Texas Instruments TPSM365R6評估模塊設計用于評估TPSM365R6同步降壓直流/直流模塊。該降壓直流/直流模塊能夠以高達65V的寬輸入電壓驅動高達0.6A的負載電流。TPSM365R6評估模塊可配置為各種可選輸出電壓和開關頻率。這些模塊具有1.8V至12V寬可選輸出電壓范圍和400kHz至2.2MHz可選開關頻率范圍。

數據手冊：*附件：Texas Instruments TPSM365R6評估模塊數據手冊.pdf

特性

• 寬輸入電壓范圍：3V至65V
• 跳線可調輸出電壓
• 跳線可調開關頻率
• 輸出電流：高達600mA
• PFM開關模式

板連接

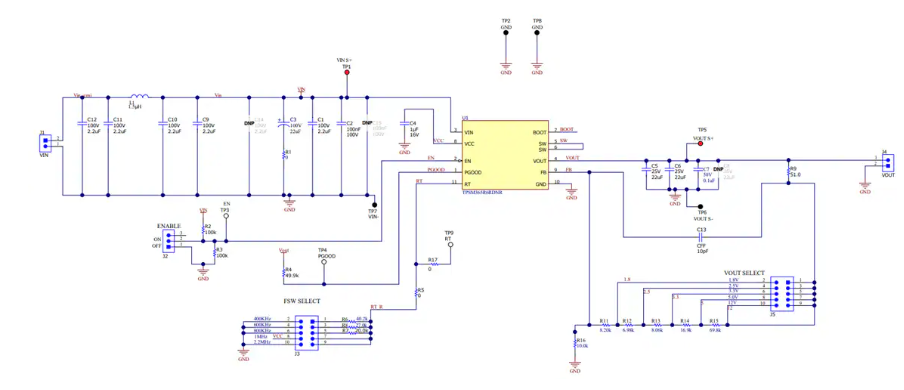

示意圖

TPSM365R6寬輸入電壓降壓模塊評估套件深度解析

一、核心模塊特性

TPSM365R6EVM評估模塊基于德州儀器TPSM365R6RDNR芯片設計，是一款具有突破性性能的同步降壓電源模塊：

?電氣性能參數?：

• ?超寬輸入范圍?：3V至65V直流輸入電壓
• ?可調輸出配置?：支持1.8V/2.5V/3.3V/5V/12V多檔輸出（通過跳線選擇）
• ?輸出能力?：最大600mA連續輸出電流
• ?超低靜態電流?：僅4μA（空載條件下）
• ?頻率可調?：400kHz至2.2MHz開關頻率（五檔可選）

?封裝技術?：

• 采用HotRod? QFN先進封裝（3.5mm×3.5mm）
• 內置功率MOSFET和補償網絡
• 單電感架構簡化設計

二、評估套件硬件架構

1. 關鍵電路設計

?電源路徑設計?：

• 輸入濾波：5×2.2μF/100V MLCC陣列 + 22μF電解電容
• 功率電感：1.5μH金屬?gòu)?fù)合電感（飽和電流3.2A）
• 輸出濾波：2×22μF/25V MLCC并聯網絡

?控制電路配置?：

• 使能控制：100kΩ上拉電阻（默認使能）
• 頻率選擇：通過40.2kΩ/27kΩ/20kΩ電阻網絡實現
• 輸出電壓反饋：精密電阻分壓網絡（誤差±1%）

2. 接口定義與功能

三、快速上手指南

1. 硬件配置步驟

1. ?頻率設置?：用跳線帽連接J3對應頻率位置（必須配置）
2. ?電壓選擇?：通過J5跳線選擇輸出電壓（默認12V）
3. ?電源連接?：
   • 正極接J1的VIN端子
   • 負極接J1的GND端子
4. ?負載連接?：
   • 正極接J4的VOUT端子
   • 負極接J4的GND端子

2. 典型工作參數

• 輸入電壓范圍：3.0V至65V DC
• 最大負載電流：600mA（需注意溫升）
• 推薦工作溫度：-40°C至+105°C

四、性能特征分析

1. 效率特性（VOUT=5V）

2. EMI性能

• 傳導EMI：滿足CISPR 11 Class B標準
• 輻射EMI：30MHz-1GHz頻段低于限值15dB
• 建議：保留EMI濾波器可優化10dB以上

五、典型應用場景

1. 工業控制系統

• PLC模塊輔助電源
• 現場儀表供電
• 傳感器電源管理

2. 汽車電子

• 車載信息娛樂系統
• 車身控制模塊
• 高級駕駛輔助系統(ADAS)

3. 通信設備

• 基站遠程供電單元
• 光模塊電源轉換
• 網絡設備POL電源

六、設計注意事項

1. PCB布局建議

• ?功率路徑?：線寬≥0.3mm，盡量縮短SW節點走線
• ?接地策略?：采用星型接地，避免功率地與信號地混接
• ?熱管理?：在IC底部預留散熱過孔陣列（建議9-16個）

2. 外圍元件選擇

• ?電感選型?：飽和電流需≥3A，DCR<50mΩ
• ?輸出電容?：建議低ESR型MLCC（X7R/X5R材質）
• ?輸入保護?：建議增加TVS管防止電壓瞬變
