電池管理系統（BMS）通過精確管理每節電池的充放電過程，顯著提升電池壽命、續航能力及能源利用效率。從電池包結構來看，多節電池串聯形成Cell，便于實現充放電均衡管理與溫度檢測等功能；多個Cell串聯后再并聯，可在提升輸出電壓的同時增大輸出電流，從而滿足驅動電機所需的功率水平。

作為專業的半導體器件制造商與電路保護解決方案服務商，東沃電子將重點闡述BMS通信接口浪涌與靜電保護的重要性、ESD對BMS通信系統的保護機制以及相關器件的選型建議。

BMS通信接口保護的重要性

各個Cell、微控制器（Micro Controller）及BMS/充電控制器（Charge Controller）之間需協同工作，因此可靠的數據通信至關重要。常見的通信總線包括RS-485、RS-232和CAN等。通信的可靠性與實時性直接關系到整個系統能否安全穩定運行，其重要性不言而喻。

這些通信線路易受雷電、系統電源浪涌和靜電干擾的影響，可能導致通信中斷、系統永久損壞，甚至引發嚴重安全事故。因此，必須在通信線路上增設ESD靜電保護二極管，以有效抑制雷電、電源浪涌和靜電所帶來的威脅。

東沃BMS通信接口浪涌與靜電保護方案

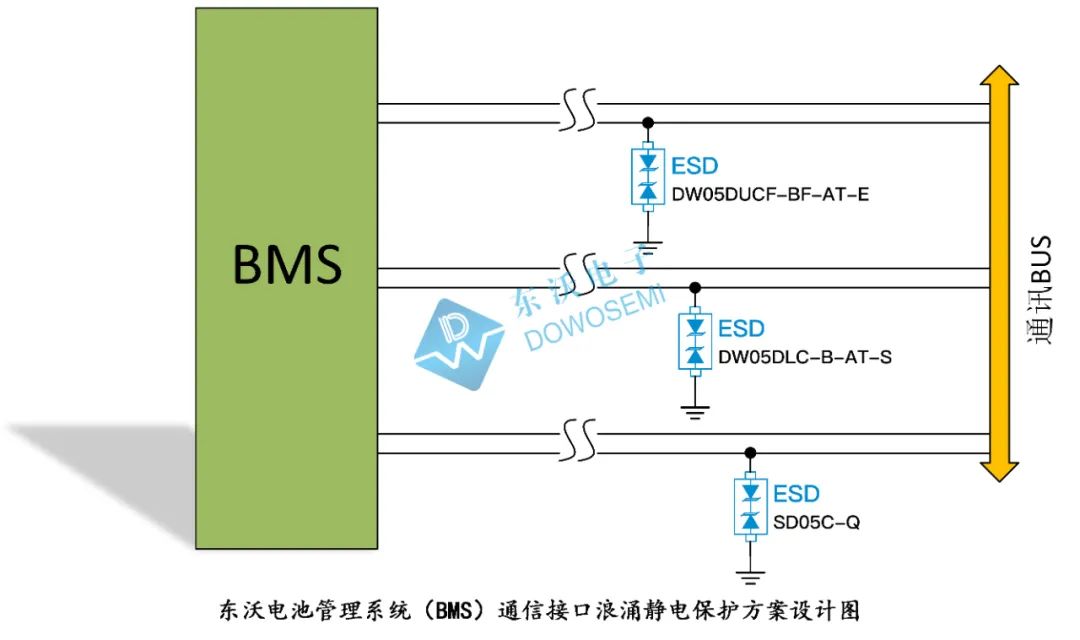

在東沃提供的BMS通信接口保護方案中，通常在整個電池串上部署ESD保護二極管，以防范上述風險。推薦使用東沃電子推出的ESD保護二極管DW05DUCF-BF-AT-E，該產品已通過AEC-Q101汽車級認證，結電容低至0.4pF，可在高速通信中最大限度減少對信號波形的影響；其漏電流低至0.5μA，有助于節能降耗。

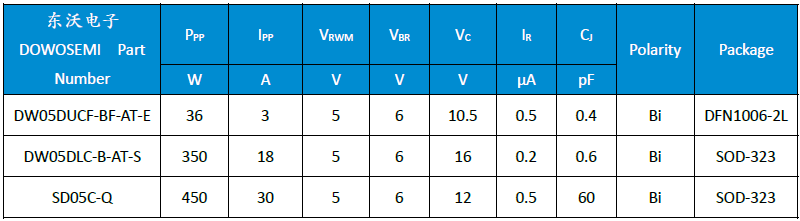

在IEC 61000-4-5（tp=8/20μs）標準測試條件下，該器件可承受3A浪涌電流。若需更高等級的防護，可選擇支持18A電流的車規級ESD管DW05DLC-B-AT-S，或30A電流的SD05C-Q，符合AEC-Q101認證。查看對應型號規格書，其具體參數如下：

以上即為BMS通信接口浪涌與靜電保護方案及ESD二極管選型內容的簡要介紹。如在實際應用中需處理EMC/EMI兼容性問題、進行IEC 61000-4系列標準符合性驗證，或需優化防護拓?fù)洹⒄{(diào)整保護器件參數等深度技術協作，東沃電子DOWOSEMI資深FAE團隊可提供專業支持！
