Texas Instruments TPS7H1111EVM-CVAL穩壓器評估模塊 (EVM) 是適用于輻射硬度保證 (RHA) TPS7H1111.SP的工程演示。TPS7H1111-SP是一款超低噪聲、高PSRR、低壓差線性穩壓器 (LDO)，針對航空環境中的RF（射頻）器件供電進行了優化。它可以在0.85V至7V的輸入范圍內，通過2.2V至14V的偏置電源提供高達1.5A的電源。

數據手冊：*附件：Texas Instruments TPS7H1111EVM-CVAL穩壓器評估模塊數據手冊.pdf

Texas Instruments TPS7H1111EVM-CVAL配置有一個默認輸出電阻器，可調節至1.8V V OUT ，可用VIN 范圍為 (1.8V + V DO ) 至7V，VBIAS 范圍為 (VOUT + 1.6V) 至14V。在推薦的工作條件下，最壞情況下的VDO 范圍為430mV (VBIAS ≥ (VOUT +1.6V))至1.4V (VBIAS = V IN )。該評估模塊能夠向負載提供高達1.5A的電流。實現最大負載取決于多個變量，包括輸入輸出耗散功率、板散熱和排熱。

特性

• 1.5A穩壓器
• 超低噪聲
• 超高電源抑制比 (PSRR)

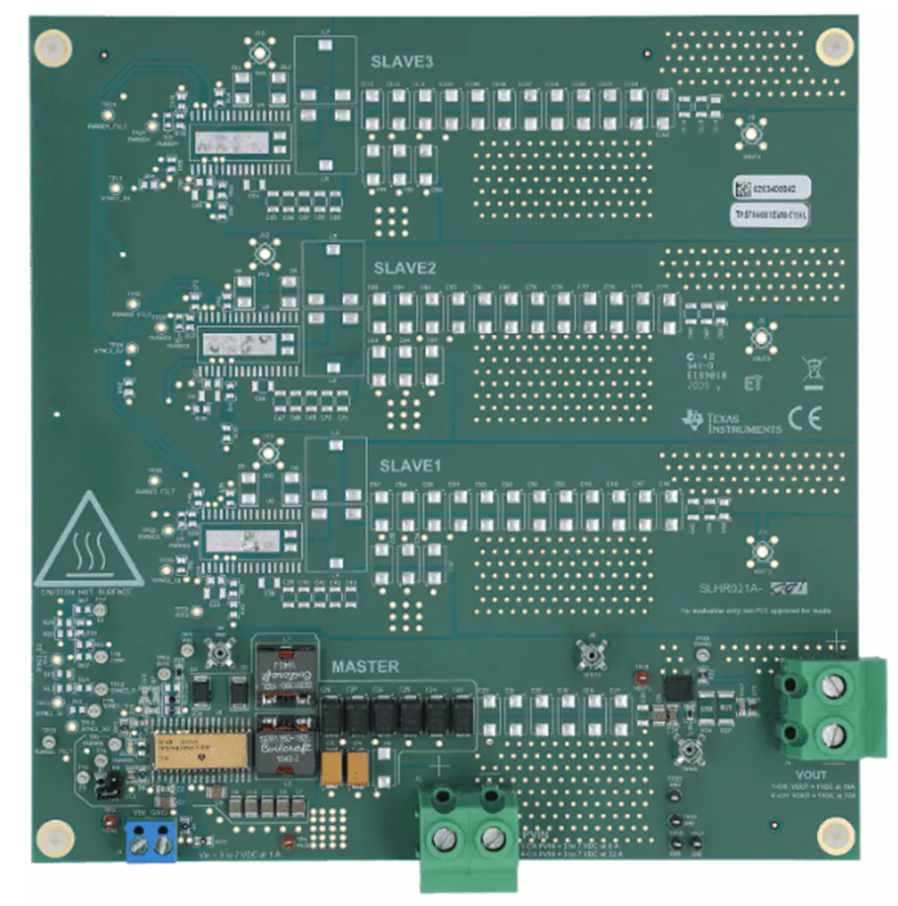

板布局

TPS7H1111EVM-CVAL評估模塊技術解析與應用指南

一、評估模塊概述

TPS7H1111EVM-CVAL是德州儀器(TI)專為TPS7H1111-SP低噪聲LDO設計的評估模塊，該器件是一款1.5A超低噪聲、高PSRR的輻射硬化保證(RHA)射頻低壓差線性穩壓器。評估模塊采用LP052B板型設計(5.2×5.2cm)，默認配置輸出1.8V電壓，支持0.85-7V輸入范圍和2.2-14V偏置電壓。

?核心特性參數?：

• ?輻射性能?：總電離劑量(TID)達100krad(Si)，抗單粒子鎖定(SEL)、單粒子燒毀(SEB)和單粒子?xùn)艙舸?SEGR)
• ?噪聲性能?：1.71μVRMS(典型值，10Hz-100kHz)
• ?PSRR指標?：109dB@100Hz，71dB@100kHz，66dB@1MHz
• ?輸出精度?：全溫度范圍+1.1%/-1.3%，25℃時+0.9%/-0.7%
• ?可編程功能?：軟啟動控制(SS_SET)、開漏電源就緒(PG)指示、可配置PG閾值(FB_PG)

二、硬件配置詳解

1. 接口與跳線配置

?關鍵連接器?：

• J1：VIN輸入香蕉插座(0.85-7V)
• J2：VOUT輸出香蕉插座(默認1.8V)
• J7：VBIAS偏置輸入香蕉插座(2.2-14V)
• J5/J6：VOUT輸出SMA/冷鼻探頭接口

?功能跳線?：

• J12：限流模式選擇(恒定電流/關閉模式)
• J13：使能控制(使能/禁用/通過R2/R7分壓器自動使能)

2. 測試點功能

三、典型測試配置

1. 設備連接建議

1. ?電源配置?：
   • PS1：2.5V/1.5A限流，連接J1(VIN+)和J10(VIN GND)
   • PS2：5V/100mA，連接J7(VBIAS+)和J11(VBIAS GND)
2. ?負載連接?：
   • 電子負載或電阻負載(≤1.5A)接J2(VOUT)和J9(GND)
   • 示波器建議通過SMA接口J5監測輸出

2. 操作流程

1. 設置J13跳線至使能位置
2. 依次啟用PS1和PS2電源(順序無關)
3. 驗證VOUT輸出應為1.8V±1%
4. PG信號(TP6)應被拉高至VOUT電平
5. 通過調整負載驗證動態性能

?注意事項?：

• 大VIN-VOUT壓差在高負載電流下會導致顯著功耗
• 最大負載能力受PCB散熱設計影響
• 建議持續監測器件溫度

四、性能測試結果

1. 關鍵指標實測數據

?PSRR性能?：

• 1kHz：>60dB
• 1MHz：保持40dB以上
• 測試條件：VIN=2.5V, VBIAS=5V, VOUT=1.8V

?軟啟動特性?：

• 4.7μF軟啟動電容對應3.7ms啟動時間
• 典型啟動波形包含EN、VOUT、SS_SET和IOUT信號

?噪聲譜密度?：

• 10Hz-100kHz積分噪聲：1.68μVRMS@1.5A
• 1/f轉折頻率約100Hz

2. 穩定性分析

• 相位裕度：>60°(全負載范圍)
• 增益交越頻率：約100kHz
• 測試方法：小信號注入法(TP2/TP8)

五、典型應用場景

1. 航天電子系統

• 衛星電源系統(EPS)
• 抗輻射要求的RF電路供電

2. 高精度模擬電路

• 數據轉換器(ADC/DAC)
• 壓控振蕩器(VCO)和鎖相環(PLL)
• 高速串行接口(SerDes)

3. 處理器供電

• FPGA和DSP的精密電源
• 成像傳感器供電
