冶金系統中多數采用PROFIBUS-DP控制器和設備，且有些設備需要采用微波無線連接的方式，傳統的方案可以采用PROFIBUS轉微波通訊模塊將整個系統建立連接。隨著工業網絡的發展，越來越多的系統轉向PROFINET連接，在逐步替代過程中，系統中需要同時存在PROFINET和PROFIBUS-DP設備，因而就需要通過穩聯技術協議轉換器將PROFINET和PROFIBUS-DP主從任意切換。

本文介紹的系統是一種極其特殊的應用，由于PROFIBUS-DP轉微波通訊的模塊退市，在盡量不更改原本硬件拓?fù)浜?a target="_blank">PLC工程的情況下，采用PROFINET轉微波通訊模塊替換原來的PROFIBUS微波通訊模塊。

系統中用到了兩個穩聯技術網關，PROFIBUS從站轉PROFINET主站（WL-DP-PNM）和PROFINET從站轉PROFIBUS主站(WL-DPM-PN)。

實際案例

柳鋼鋼廠運送鋼卷產線，系統需要通過數字量輸出控制小車液壓泵吸合，液壓泵起來后，通過編碼器采集實際小車位置，計算邏輯后，控制模擬量模塊輸出不同電流，來操作小車進行往復運動，整個操作的邏輯控制在PLC控制程序中實現。

控制器：西門子CPU-400。

IO模塊：IM153

子模塊DI16x24V、DCDI16x24VDC、DO8x24V、DCAO4x128bit

編碼器：支持PROFIBUS-DP從協議。

通訊協議：控制器通過PROFIBUS-DP與IO模塊和編碼器連接，需要采用無線微波連接方式。

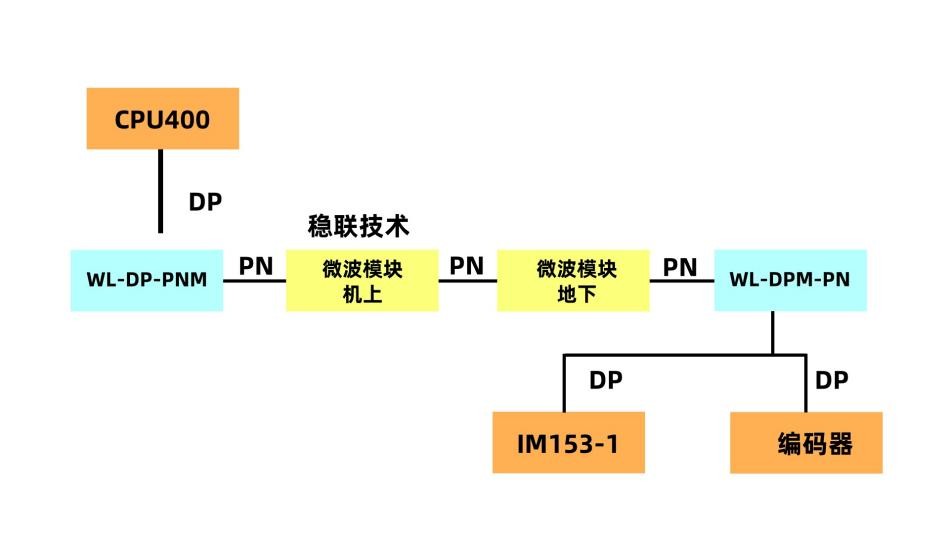

連接拓?fù)涫疽鈭D

實際現場連接示意圖控制器通過連接網關WL-DP-PNM將PROFIBUS協議轉換為PROFINET主站協議，兩個微波模塊透?jìng)鱌ROFINET數據。WL-DPM-PN再將PROFINET協議轉換回PROFIBUS DP主站協議，進而連接終端設備IO模塊西門子 IM153-1以及編碼器。

穩聯技術網關模塊，基于Wone+Wone架構，可以實現連接支持不同工業品牌的PROFINET從站至不同工業品牌的PROFIBUS DP控制器（PLC）。

PROFINET側

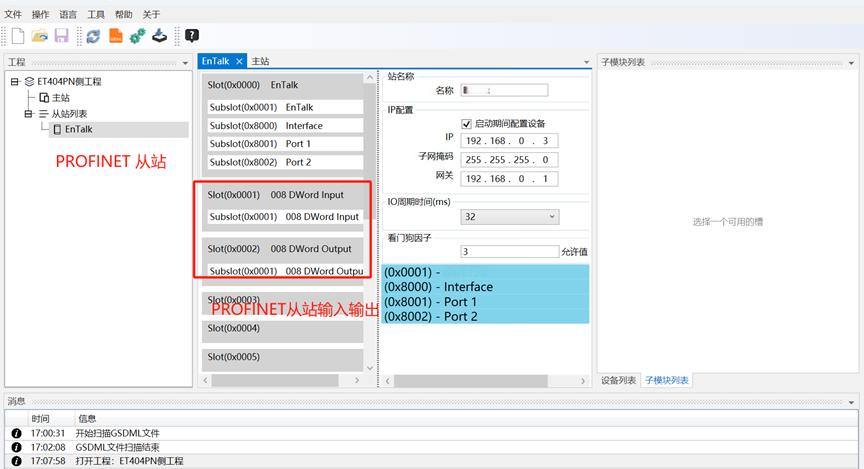

WL-DP-PNM PROFINET側為PROFINET主站，擁有獨立配置軟件，可通過導入GSDML，來快速與PROFINET從站進行連接。實際應用案例鋼廠系統中WL-DP-PNM導入WL-DPM-PN的PROFINET GSDML文件，分配設備名稱，插入輸入輸出，建立與PROFINET從站的連接。

PROFIBUS DP側

WL-DP-PNM PROFIBUS DP側為PROFIBUS DP虛擬從站。擁有獨立配置軟件。

虛擬從站：WL-DP-PNM可通過配置軟件，導入GSD，下載至網關中，即此時WL-DP-PNM側PROFIBUS DP側從站為通過配置軟件下載的PROFIBUS DP從站，最多同時虛擬125個PROFIBUS DP從站。實際應用案例鋼廠系統中 ，PROFIBUS DP側虛擬西門子 IM153-1以及編碼器，如下圖所示。

WL-DPM-PN模塊介紹及應用

網關模塊，基于Wone+Wone架構，可以實現連接支持不同工業品牌的PROFIBUS DP從站至不同工業品牌的PROFINET控制器（PLC）。

PROFINET側

WL-DPM-PN PROFINET側為PROFINET從站，實際應用案例鋼廠系統中，作為PROFINET從站，提供GSDML文件并于WL-DP-PNM建立PROFINET通訊。

PROFIBUS DP側

WL-DPM-PN PROFIBUS DP側為PROFIBUS DP主站，擁有獨立配置軟件，可導入GSD。實際應用案例鋼廠系統中需要導入實際西門子 IM153-1以及編碼器的GSD文件并建立PROFIBUS通訊。
