電力電子應用中IGBT模塊向SiC模塊的技術升級與應用策略

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

摘要

本報告旨在對電力電子應用中，將傳統硅基絕緣柵雙極晶體管（IGBT）模塊升級至碳化硅（SiC）模塊的技術優勢、系統級價值及應用注意事項進行深度剖析。SiC作為第三代寬禁帶半導體材料，憑借其優異的物理特性，已成為推動全球能源轉型和新型電力系統建設的關鍵技術。

核心分析顯示，SiC模塊相較于IGBT具有顯著優勢：首先，其開關損耗極低，且無拖尾電流，能夠?qū)⑾到y(tǒng)效率從傳統的$95%$提升至$98.5%$甚至更高。其次，SiC的高結溫耐受性（商業化產品可達$250^{circ}C$）和高熱導率，極大地簡化了散熱設計，使系統體積和重量大幅減小。最后，SiC的高開關頻率特性允許使用更小、更輕的無源元件，在系統層面實現了總成本的優化。

在儲能變流器（PCS）、風電變流器和制氫電源三大核心應用場景中，SiC技術的升級價值尤為突出。SiC PCS因其在部分負載下的高效運行和雙向功率流能力而完美契合儲能需求；風電變流器因SiC帶來的效率提升和體積減小，有效降低了項目的平準化度電成本（LCOE）；制氫電源則利用SiC的高速響應和高效率，有效應對了可再生能源的波動性。

然而，在實際應用中，SiC技術的集成也面臨多重挑戰，包括：對專用柵極驅動電路的需求，以應對其特殊的電壓擺幅和高開關速度；需要采用先進的熱管理和封裝技術來維持其性能；以及必須通過優化布局布線來抑制高頻開關產生的電磁干擾（EMI）。

展望未來，隨著8英寸晶圓等生產技術的成熟和成本的持續下降，SiC模塊的市場滲透率將加速提升，最終將成為構建未來高效、可靠、可持續電力系統的核心基石。

第一章 引言：寬禁帶半導體與能源轉型的交匯

1.1 全球能源結構轉型對功率電子器件的挑戰

當前，全球正經歷一場深刻的能源結構轉型，核心在于從化石燃料向可再生能源（如風能、太陽能）的過渡。然而，風能和太陽能的固有波動性對現有電網的穩定性和可靠性提出了前所未有的挑戰 。為應對這一挑戰，儲能變流器（PCS）、風電變流器和制氫電源等關鍵技術正在迅速發展，以期構建一個更具靈活性、彈性和效率的新型電力系統 。這些系統能否成功大規模部署，其核心取決于作為能量轉換“心臟”的功率半導體器件能否實現革命性突破。傳統的硅（Si）基功率器件，如絕緣柵雙極晶體管（IGBT），在面對高壓、高頻和高溫等極端工況時，其性能瓶頸日益凸顯，已成為系統整體性能提升的主要限制 。

1.2 SiC模塊作為新一代核心器件的戰略地位

碳化硅（SiC）作為一種第三代寬禁帶半導體材料，其物理特性從根本上優于傳統的硅基材料 。SiC的禁帶寬度約為 3.2eV，遠大于硅的1.1eV 。這一特性賦予了SiC器件更高的臨界電場強度，使其能夠阻斷 10倍于硅的電壓 。此外，SiC還具備優異的熱導率，能夠更有效地將工作過程中產生的熱量散發出去 。

這些卓越的物理特性并非簡單的技術升級，而是對傳統功率半導體應用瓶頸的根本性突破。SiC的高臨界電場和高熱導率共同作用，允許器件在更高的功率密度下運行。高熱導率使得SiC器件能夠承受更高的工作結溫（理論上可達600°C，商業化產品可穩定運行在250°C），這極大地簡化了系統的熱管理設計，從而減小了散熱器所需的體積和重量，最終提升了系統的整體功率密度 。這種從材料到器件再到系統層面的多重正向反饋，是SiC帶來系統級革命性變化的核心驅動力。因此，SiC模塊被認為是新一代高效、高密度、高可靠電力電子系統的戰略性核心器件 。

第二章 SiC模塊相較于IGBT模塊的核心技術優勢

2.1 器件物理特性與損耗特性對比

功率半導體器件的核心功能在于高效地控制電流流向。在這一過程中，不可避免地會產生損耗，這些損耗主要分為兩類：導通損耗和開關損耗。SiC模塊在這兩方面均展現出相較于IGBT的顯著優勢。

2.1.1 導通特性：歐姆電阻與拐點電壓的對比

SiC MOSFET的導通特性表現得更像一個線性電阻，其輸出特性曲線在導通狀態下接近一條斜率固定的直線 。這意味著在電流較小時，SiC MOSFET具有極低的導通損耗，可以有效提升輕載或部分負載條件下的系統效率 。相比之下，IGBT作為雙極性器件，其輸出特性曲線具有一個非常明顯的“拐點電壓”（Knee Voltage） 。只有當電流超過這個拐點后，器件才能進入低損耗導通狀態。因此，在電流較?。ǖ陀谇€交點）時，SiC MOSFET的導通損耗更小，而當電流較大時，IGBT的導通損耗可能更具優勢 。這一特性在儲能PCS等需要長時間在部分負載下運行的應用中尤為重要，因?yàn)镾iC的歐姆導通損耗特性可以顯著降低運營成本 。

2.1.2 開關特性：無拖尾電流與超高頻開關能力

SiC MOSFET作為一種單極性器件，在關斷時幾乎沒有“拖尾電流”（Tail Current）現象 。這一特性使得SiC能夠?qū)崿F(xiàn)納秒級的超高速開關，其開關速度可比IGBT快 10倍 。開關速度的提升直接導致每次開關過程中的能量損耗大幅降低。反觀IGBT，作為一種雙極性器件，在關斷時由于少數載流子的復合作用，會產生明顯的拖尾電流，這部分電流在高電壓下流過，造成巨大的開關損耗 。有實驗數據表明，在一個 2kVA}單相逆變器中，通過用SiC MOSFET替代IGBT，總損耗可降低約41%（從14.4W降至8.5W}），其中絕大部分的損耗降低來自于開關損耗的減少 。

2.2 熱性能與功率密度提升

SiC器件的寬禁帶特性賦予了其卓越的熱性能。SiC器件的商業化產品可支持高達250°C的結溫，而硅基器件的結溫通常被限制在150°C以內 。此外，SiC的熱導率遠高于硅，這意味著它能更高效地將芯片內部的熱量傳遞出去 。

高結溫耐受性對系統設計產生了革命性的影響。它允許SiC器件在更高的環境溫度下可靠工作，這在風電和制氫等需要部署在偏遠或極端環境中的應用中尤其重要 。在高功率密度應用中，SiC的低損耗特性和高結溫耐受性相結合，意味著系統可以采用更小、更輕的散熱器甚至完全取消液冷系統，從而顯著減小系統體積和重量，實現$40%$以上的尺寸縮小 。

2.3 系統級效率與緊湊化設計

SiC模塊的低損耗特性能夠顯著提升整個電力轉換系統的效率。例如，一些太陽能逆變器系統，SiC模塊能夠?qū)⑵浞逯敌蕪墓杌鵌GBT系統的約$95%提升至98.5%$以上 。此外，高開關頻率是SiC帶來的另一項核心優勢，它能夠?qū)⑾到y(tǒng)設計的范式從以器件為中心轉變?yōu)橐韵到y(tǒng)為中心。

傳統上，電力轉換系統中的無源元件（如電感、電容和變壓器）的尺寸和重量主要由開關頻率決定 。SiC的高開關頻率能力（通常是IGBT的 10倍）允許設計師使用體積更小、重量更輕、成本更低的無源元件 。因此，即使單個SiC器件的成本高于IGBT，但通過系統整體的小型化和簡化設計，可以抵消器件本身的成本溢價，甚至實現總系統成本的降低 。這一策略可以被稱為“以昂貴的半導體換取廉價的無源元件”，它是SiC技術得以在商業上大規模推廣的關鍵經濟學考量 。

表1：SiC MOSFET與IGBT核心技術參數對比

第三章 關鍵應用場景的深度剖析

3.1 儲能變流器（PCS）：提升電網靈活性與系統能效

3.1.1 PCS技術要求與SiC的完美契合

儲能變流器（PCS）是連接儲能電池系統和電網的雙向能量轉換裝置，其核心功能是在電網與電池之間精確快速地調節電壓、頻率和功率，以實現恒功率恒流充放電和削峰填谷等電網服務 。PCS應用對功率器件提出了高效率、高可靠性和雙向功率流能力等多重要求 。

SiC MOSFET在此類應用中具有天然優勢。首先，SiC器件能夠在第一和第三象限導通，實現真正的雙向功率流，且反向恢復損耗極低，這對于PCS中的圖騰柱或半橋轉換器等高級拓?fù)浣Y(jié)構至關重要 。其次，儲能系統在參與電網調頻、調峰等服務時，其大部分運行時間處于部分負載而非滿載狀態 。如前所述，SiC MOSFET在輕載條件下的歐姆導通特性使其損耗顯著低于IGBT，能夠大幅提升儲能系統的整體能效 。

3.1.2 SiC PCS的系統級效益與案例

SiC技術的應用為儲能PCS帶來了多重系統級效益。通過降低損耗和提高效率，SiC模塊減少了對昂貴且龐大的冷卻系統的需求 。同時，高開關頻率允許設計師采用更緊湊、更輕量化的設計 。有案例顯示，一個 $20text{ kW}$的SiC隔離式PCS實現了$97.5%$的業界領先轉換效率 。此外，與PCS技術同源的光伏逆變器應用也印證了SiC的高效能，例如陽光電源推出的基于SiC的組串逆變器，其峰值效率可達$99%$ 。這種效率的提升不僅直接減少了運營中的能量損失，也為電池系統提供了更長的續航能力，從而提高了儲能系統的經濟性。

3.2 風電變流器：實現大功率、高可靠與更優LCOE

3.2.1 SiC在高壓風電系統中的應用價值

風電變流器是風力發電機組的核心組成部分，其功能是將發電機輸出的交流電轉換為適合電網并網的電能 。風電應用通常工作在高壓（如$2.5text{ kV}、3.3text{ kV}$及以上）和高功率條件下，對功率器件的耐壓、效率和可靠性提出了極高要求 。SiC憑借其高壓阻斷能力和低損耗特性，為風電變流器帶來了革命性的改進 。

SiC器件的引入能夠有效簡化中高壓風電變流器的拓?fù)浣Y(jié)構 。傳統基于硅IGBT的變流器為了應對高電壓，常常需要采用復雜的多電平拓?fù)湟苑謹傠妷簯?yīng)力，而SiC的高耐壓能力則降低了這種拓?fù)涞膹?fù)雜性 。此外，SiC模塊的低損耗和高頻特性，使得其在風電系統中能夠顯著提升效率、減小體積和重量 。

3.2.2 案例分析：SiC變流器如何實現系統效率與體積的雙重突破

SiC在風電應用中的價值不僅體現在效率提升上，更在于它為系統帶來了“減重”和“減容”的二次效益。這些效益對風力發電的平準化度電成本（LCOE）產生深遠影響 。一項研究表明，在 $2text{ MW}$的風力發電系統中，SiC變流器可以實現$4.5$倍的系統體積減小 。英飛凌（Infineon）的 2.3kV SiC模塊通過作為替代方案，能夠?qū)L(fēng)電變流器的效率提升至99.3% 。對于海上風電或偏遠地區的風電場，變流器體積和重量的減小能夠顯著降低運輸、安裝和維護成本 。通過技術手段帶來的減重減容，直接轉化為風電項目的經濟性提升，從而將技術優勢與商業價值緊密聯系起來。

3.3 制氫電源：為綠色氫能生產注入高效動能

3.3.1 制氫電解槽對電源的特殊需求

“綠色”制氫依賴于可再生能源（如風電、光伏）進行電解 。這要求制氫電源不僅要提供大功率、高效率的直流輸出，還必須能夠快速、穩定地應對來自可再生能源的波動性輸入 。傳統的整流器（如可控硅整流器SCR）雖然技術成熟，但在效率和對波動性輸入的動態響應方面存在局限性 。SiC器件的引入為解決這些挑戰提供了理想的解決方案 。

3.3.2 SiC模塊在制氫電源中的應用優勢

SiC技術在制氫電源中的應用帶來了顯著的優勢 。SiC憑借其高頻開關和低損耗特性，能夠構建高效率的AC/DC或DC/DC轉換器，為電解槽提供穩定、高效的直流電源 。例如，有案例顯示采用SiC器件的DC/DC變換器峰值效率可達

97.8% 。此外，SiC晶體管和低紋波堆棧設計有助于實現高效率并符合電網要求，確保電解過程的穩定性和電能質量 。SiC的高功率密度也使得制氫電源可以實現更緊湊的設計，從而減小占地面積，這對于空間受限的制氫工廠至關重要 。SiC通過技術手段，直接解決了綠色能源利用的核心痛點，即如何將不穩定的綠色能源高效、穩定地轉化為電解所需的直流電源。

表2：SiC技術在特定應用中的系統級效益與案例

第四章 應用技術注意事項與設計挑戰

將IGBT升級至SiC模塊并非簡單的“即插即用”替換，SiC的獨特特性也帶來了新的系統級設計挑戰。這些挑戰主要集中在柵極驅動、熱管理和電磁兼容性（EMC/EMI）等方面。

4.1 驅動電路設計與優化

SiC MOSFET的柵極驅動有特殊要求，這與IGBT或Si MOSFET驅動器存在顯著差異 。SiC MOSFET通常需要一個非對稱的柵極驅動電壓擺幅，例如$+20text{ V} 用于開通，而-5text{ V}用于關斷[31,32]。關斷時的負偏置電壓是至關重要的，它能夠有效抑制在高dV/dt$（電壓變化率）下，由寄生電容引起的“虛假導通”（Phantom Turn-on）現象 。

SiC的高速開關能力要求柵極驅動電路能夠提供納秒級的快速上升和下降沿，并具備高達數安培的峰值電流能力，以快速充放電柵極電容，從而最小化開關損耗 。傳統的通用柵極驅動器往往無法滿足這些嚴苛要求，因?yàn)樗鼈兺ǔ２痪邆涓唠娏髟?漏能力、寬電壓擺幅以及內置的欠壓鎖定（UVLO）和去飽和（DESAT）等保護功能 。因此，為了充分發揮SiC器件的性能并確保長期可靠性，需要專門設計的SiC柵極驅動IC，并采用低寄生電感的布局 。

4.2 熱管理策略與先進散熱方案

盡管SiC器件具備優異的熱性能，但其導通電阻$R_{DS(on)}$在高溫下會增加 。這種正溫度系數特性雖然有助于并聯均流，但也會導致導通損耗隨著溫度升高而增加 。因此，高效的熱管理仍然是確保SiC模塊性能的關鍵。

為了應對這一挑戰，行業正在探索先進的熱管理和封裝技術 。例如，一種名為“芯片上散熱器”（Chip-on-Heatsink）的革命性工藝，通過將功率半導體芯片直接燒結或焊接在金屬化的陶瓷散熱器上，可以顯著減少熱阻，從而實現最佳的散熱性能 。此外，使用氮化鋁（AlN）等先進陶瓷材料作為散熱器，可以進一步降低熱阻，從而在保持高功率密度的同時，確保器件的可靠運行 。

4.3 電磁兼容性（EMC/EMI）與布線布局

SiC的超快開關速度所帶來的高di/dt（電流變化率）和高dV/dt是其效率優勢的來源，但同時也是產生電磁干擾（EMI）的主要原因 。這些高頻諧波和噪聲可能耦合到相鄰的電子元件中，導致系統工作異常 。

解決EMI/EMC問題不能僅僅依賴于笨重、昂貴的濾波器，更重要的是從源頭進行設計優化 。這要求設計師必須在系統布局布線階段就高度關注寄生電感和電容效應 。例如，通過使用疊層銅平面母線（Laminated Busbar）來最大限度地減少功率回路的寄生電感，從而降低由高

di/dt引起的電壓過沖 。同時，優化布局以均衡每個模塊和電容器之間的寄生電感，可以有效抑制振蕩和噪聲 。這種從設計初期就考慮耦合問題的系統級方法，能夠幫助設計師在利用SiC效率和功率密度優勢的同時，滿足嚴格的電磁兼容性標準 。

第五章 成本與可靠性：商業化應用的權衡

5.1 成本分析：從晶圓制造到系統級總成本的博弈

單個SiC器件的制造成本仍然遠高于同等規格的IGBT 。其中，SiC襯底的成本占整個器件制造成本的 50% 。SiC晶體生長速度慢且缺陷控制難度大，導致單片成本居高不下 。因此，SiC的高成本是其大規模應用的主要制約因素之一 。

然而，當分析視角從單個器件擴展到整個系統時，成本的平衡點發生了戲劇性的變化。SiC技術通過提升效率、減小散熱系統、并允許使用更小、更輕的無源元件（如電感、電容和變壓器），從而在系統層面實現了顯著的成本節約 。例如，有研究表明，SiC帶來的電池容量需求減少和冷卻系統簡化，可以抵消其自身的成本溢價，最終實現高達$6%$的系統總成本降低 。

未來，隨著8英寸晶圓等生產技術的成熟和量產化，將是進一步降低SiC制造成本的關鍵 。這一轉變將提高單位晶圓的芯片產出，從而加速SiC器件在更多成本敏感型應用中的滲透 。

5.2 可靠性評估與長期運行考量

SiC器件的可靠性是其大規模商業化應用中的一個關鍵考量。與Si器件相比，SiC在不同類型的應力下表現出不同的可靠性特征 。

5.2.1 長期可靠性：與硅器件的對比

研究表明，SiC器件在高溫高濕反向偏置（H3TRB）測試下表現優于硅器件，對電化學應力有更好的耐受性 。然而，SiC模塊在功率循環（Power Cycling）測試中的表現則遜于硅器件 。功率循環測試主要模擬熱機械應力，SiC模塊在此類測試中的循環壽命可能僅為硅器件的約 25% 。主要的失效模式是鍵合線退化和焊料疲勞，這通常是由于SiC芯片的高功率密度和高結溫運行，導致封裝內部不同材料的熱膨脹系數差異，從而在熱循環中產生更大應力所致 。

5.2.2 潛在失效模式與行業標準

除了熱機械應力，SiC器件還曾面臨一些特有的潛在失效模式，如閾值電壓漂移、體二極管退化和柵極氧化層失效 。雖然早期產品曾存在這些問題，但隨著工藝的進步，新一代SiC器件（如英飛凌的CoolSiC?系列）通過優化柵極氧化層設計，其可靠性已能媲美傳統的硅技術 。此外，行業標準，如汽車電子委員會（AEC）的 Q101和AQG324標準，正在為SiC器件提供更全面的可靠性測試和鑒定框架 。這有助于確保SiC產品在實際應用中的穩健性和長壽命運行 。

第六章 結論與未來展望

6.1 SiC技術在能源領域的價值總結

SiC模塊的升級為儲能、風電和制氫等關鍵電力電子應用帶來了革命性的進步。其核心價值可以總結為三點：

效率提升： SiC的低開關損耗和無拖尾電流特性，顯著提升了系統的整體能效，從而直接降低了運營成本和能源浪費。

功率密度提升： SiC的高結溫耐受性和高熱導率簡化了熱管理，并使得無源元件可以大幅小型化，實現了系統緊湊、輕量化。

系統成本優化： 盡管單個SiC器件價格較高，但其在系統層面的減重、減容和簡化設計所帶來的成本節約，最終能夠?qū)崿F(xiàn)總擁有成本（Total Cost of Ownership）的降低。

6.2 SiC器件的未來發展趨勢與潛在突破

SiC模塊市場正處于快速增長階段，尤其是在電動汽車、可再生能源和充電基礎設施等領域 。根據市場預測，全球SiC半導體市場價值將持續快速增長，到

2034年有望達到210億美元 。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：

傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：

新能源：覆蓋光伏、儲能、充電基礎設施；

交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；

數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。

公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。

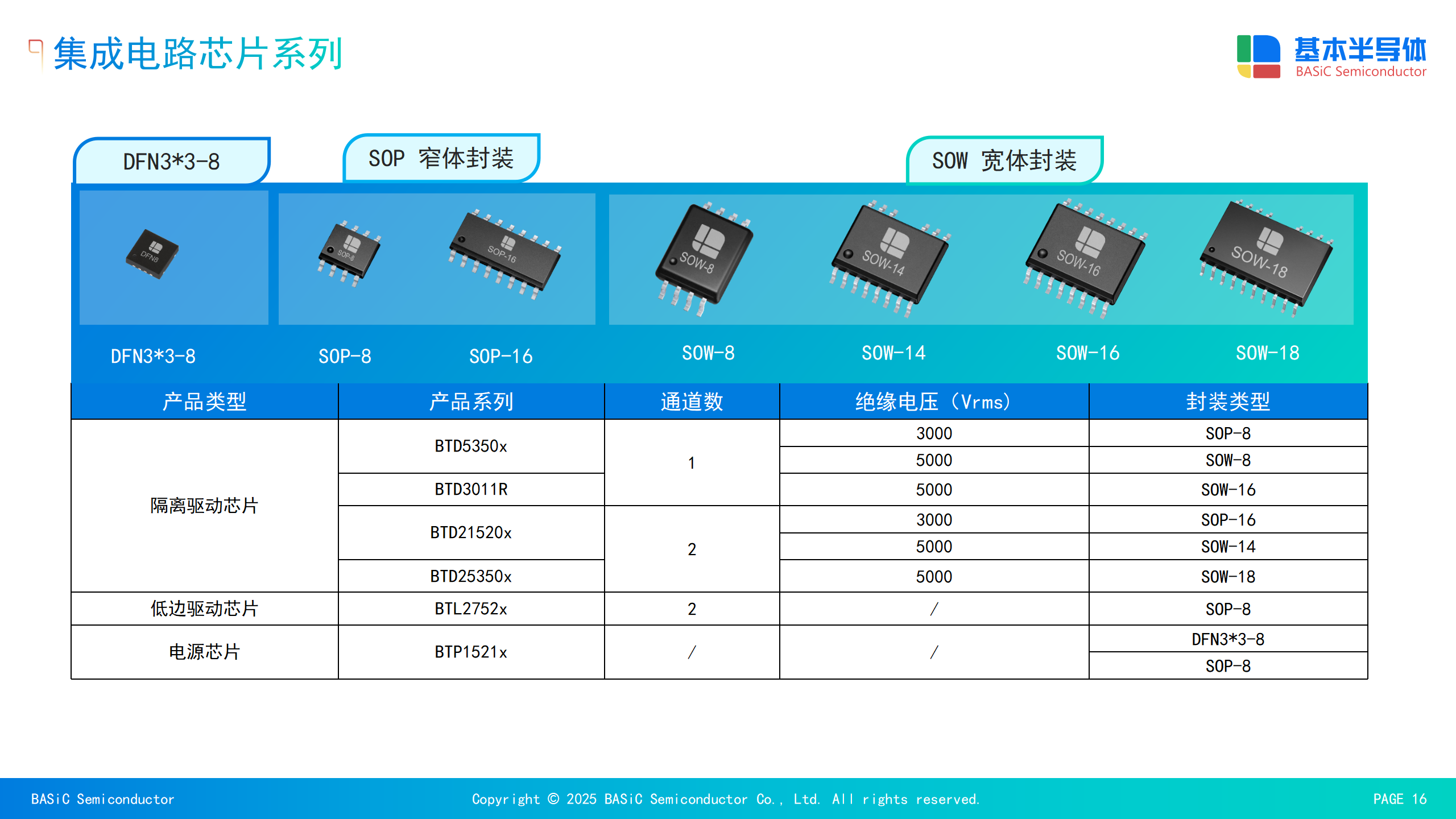

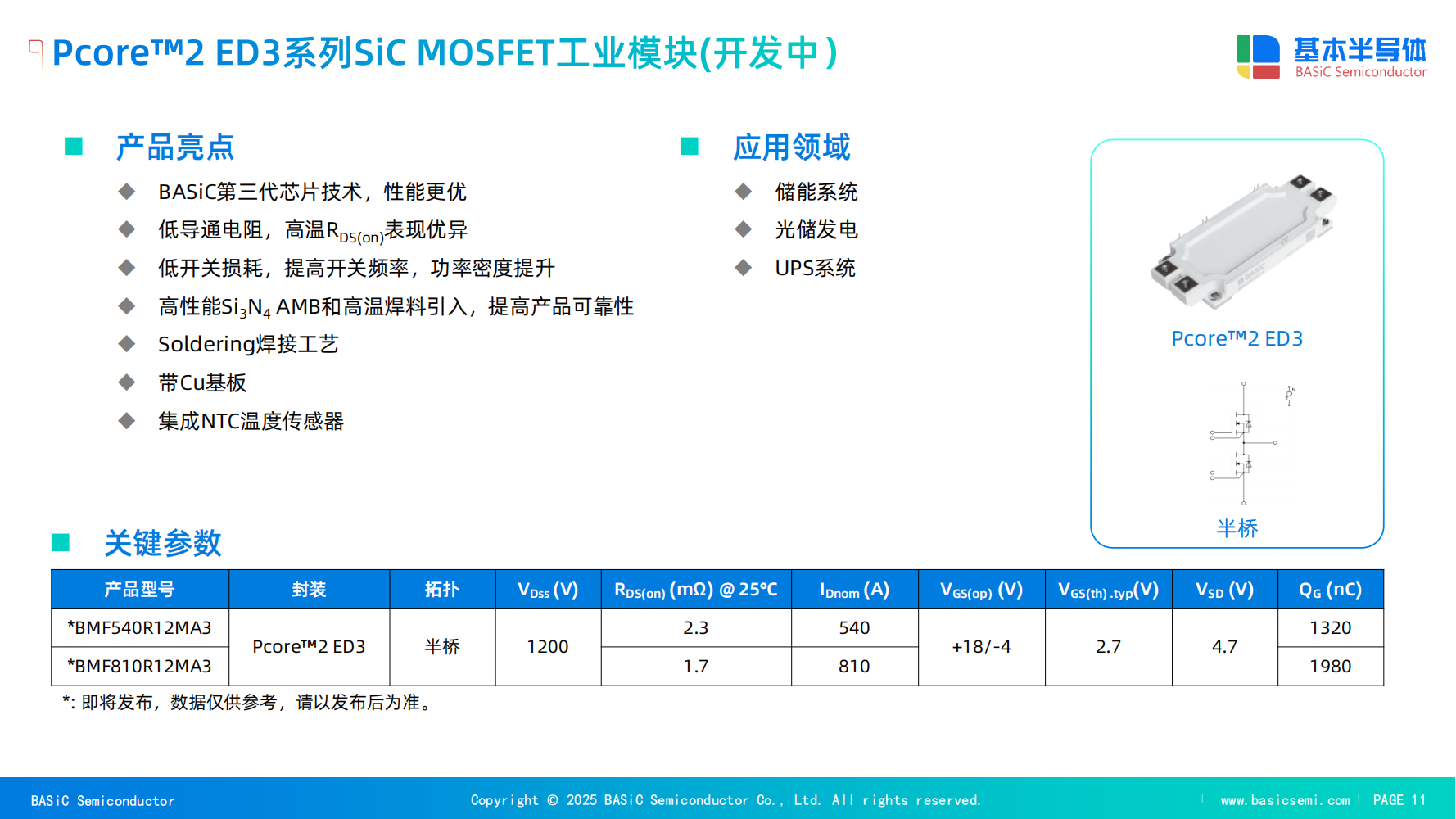

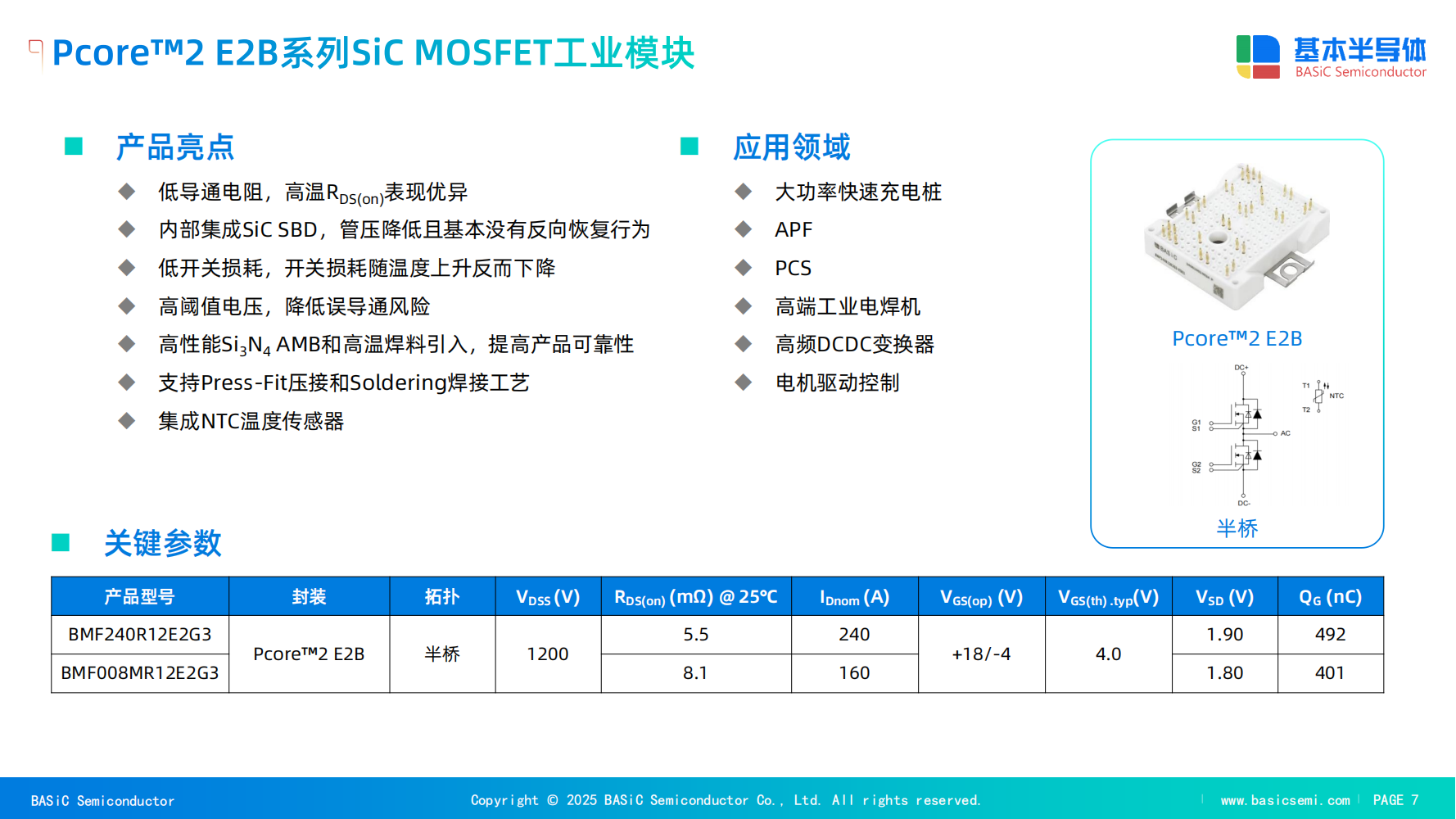

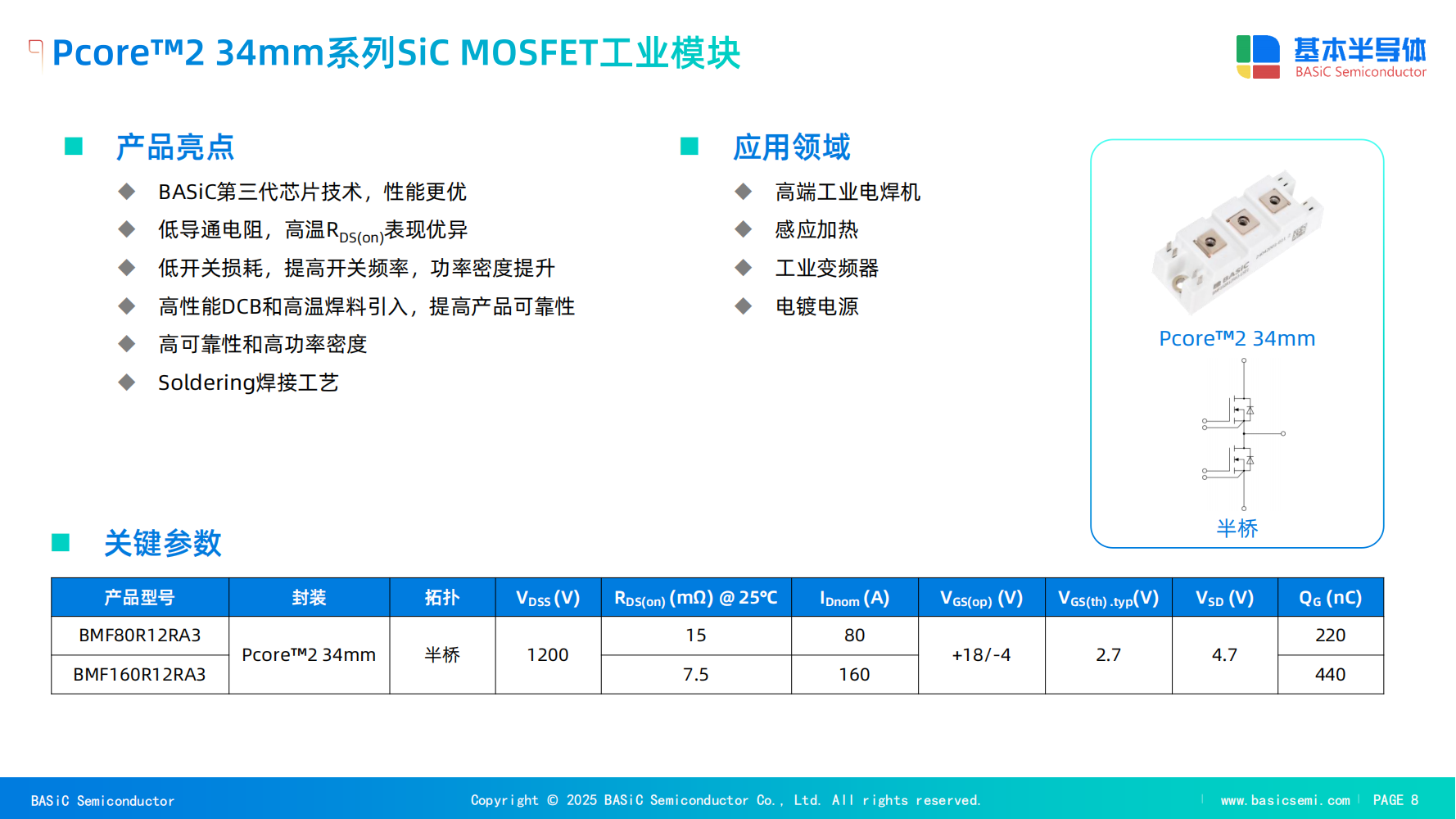

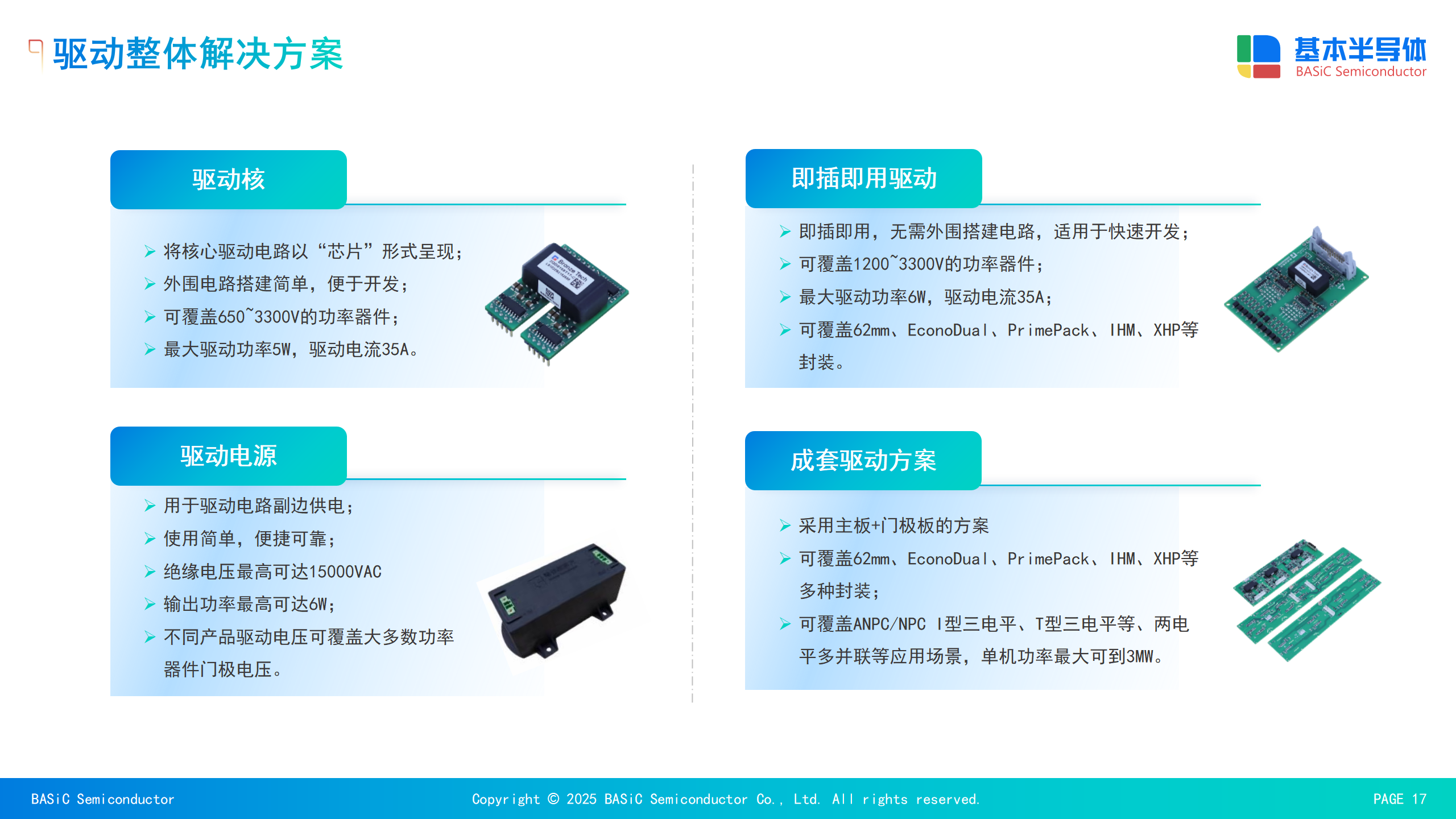

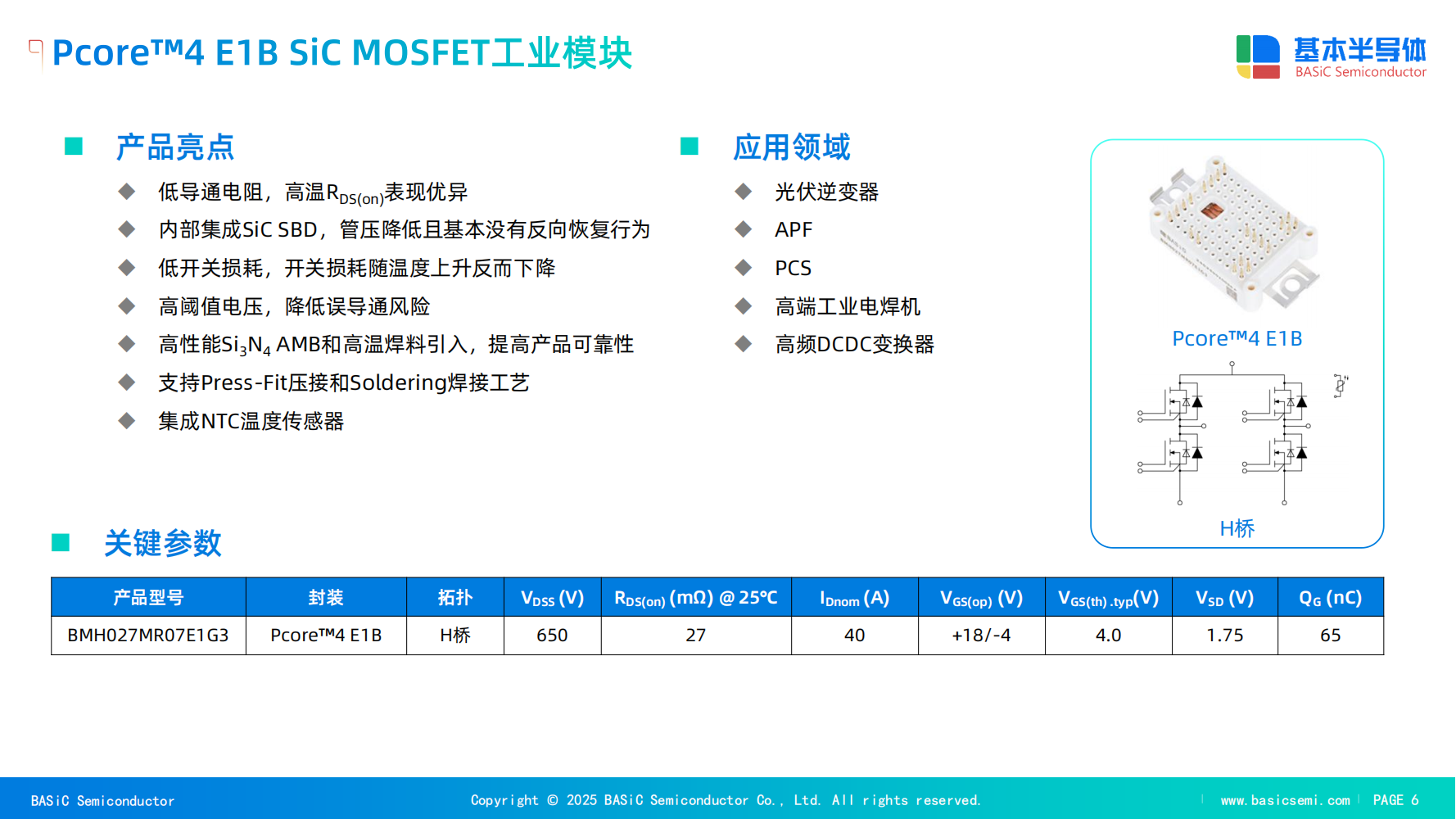

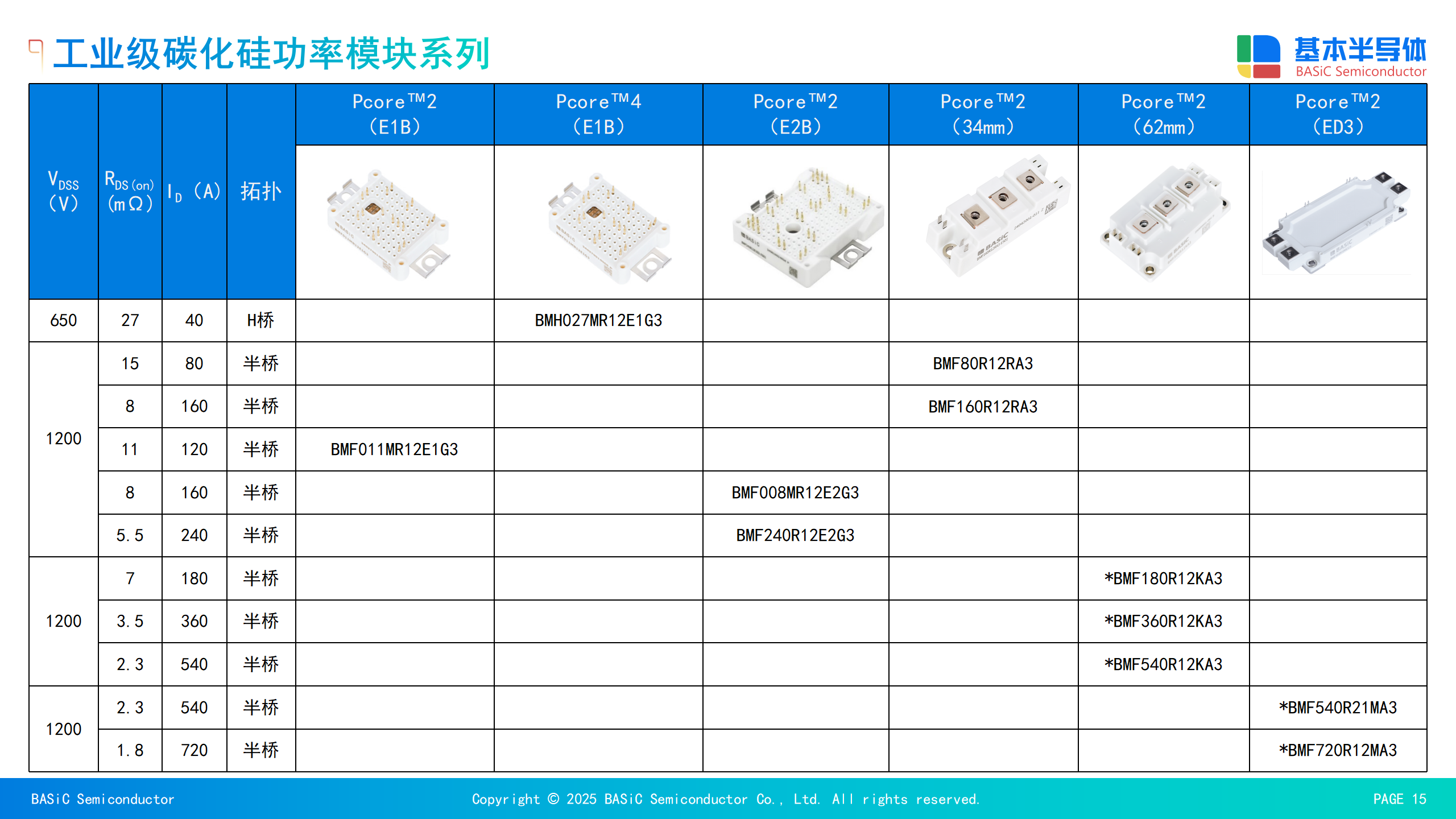

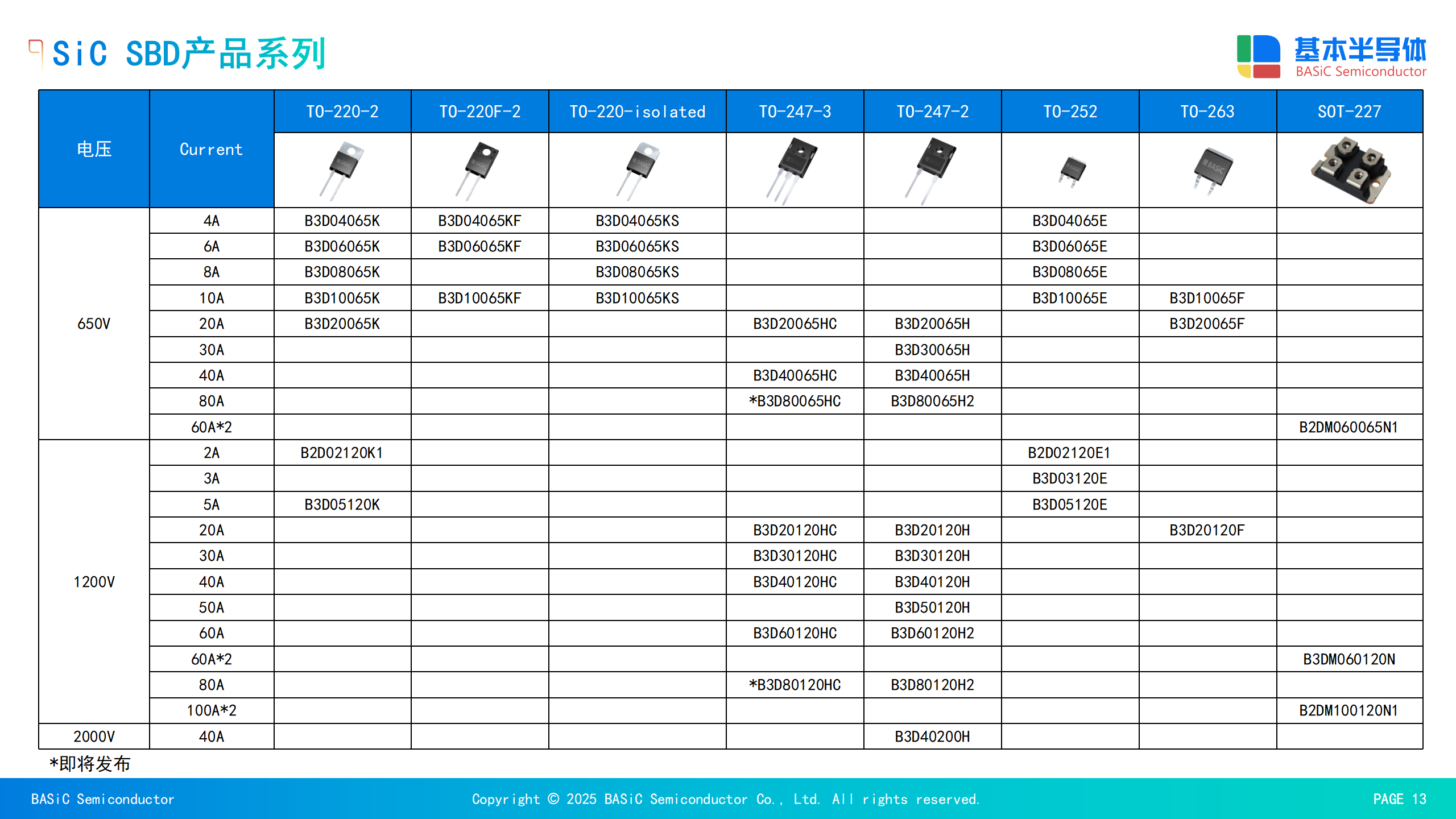

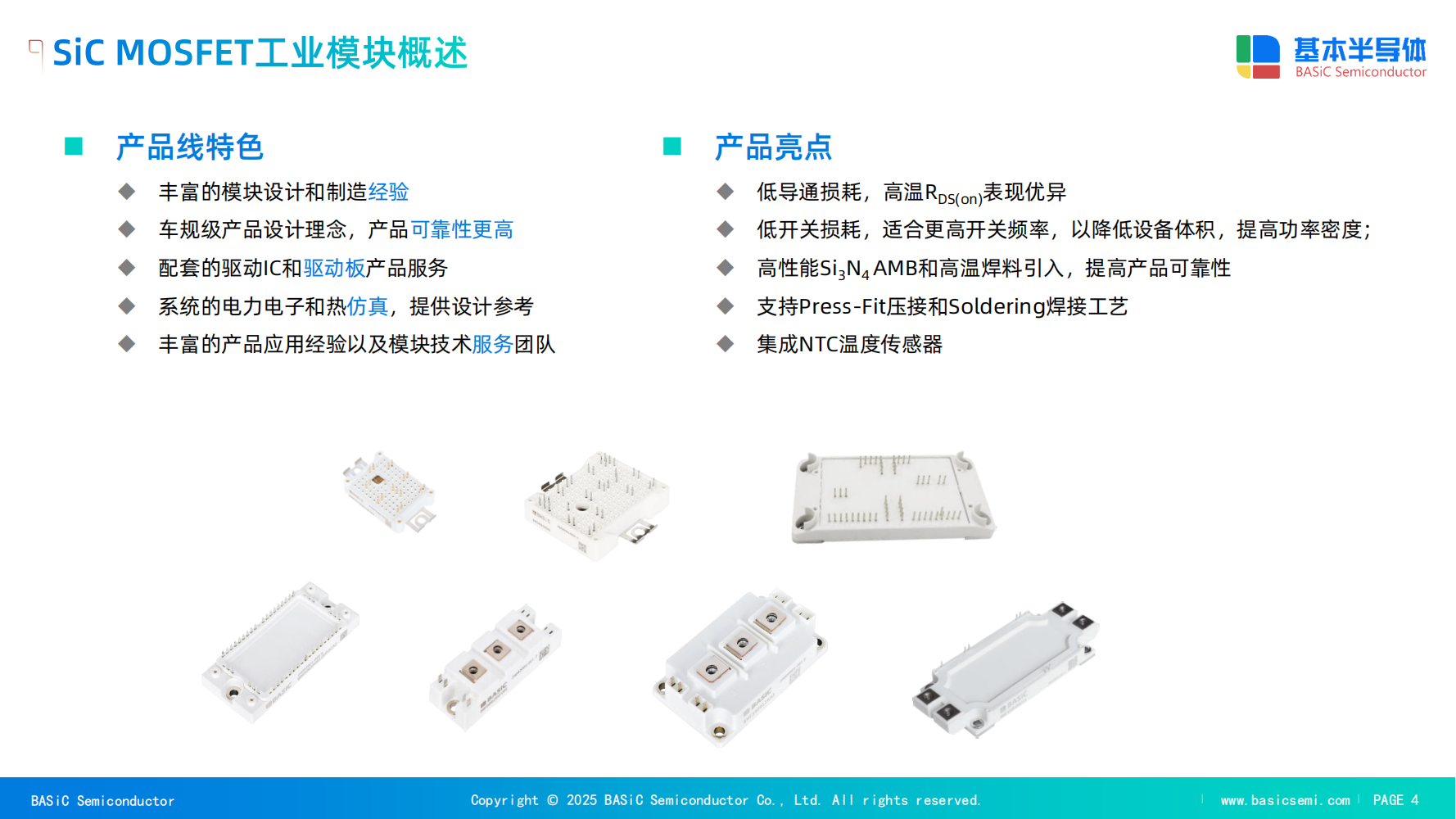

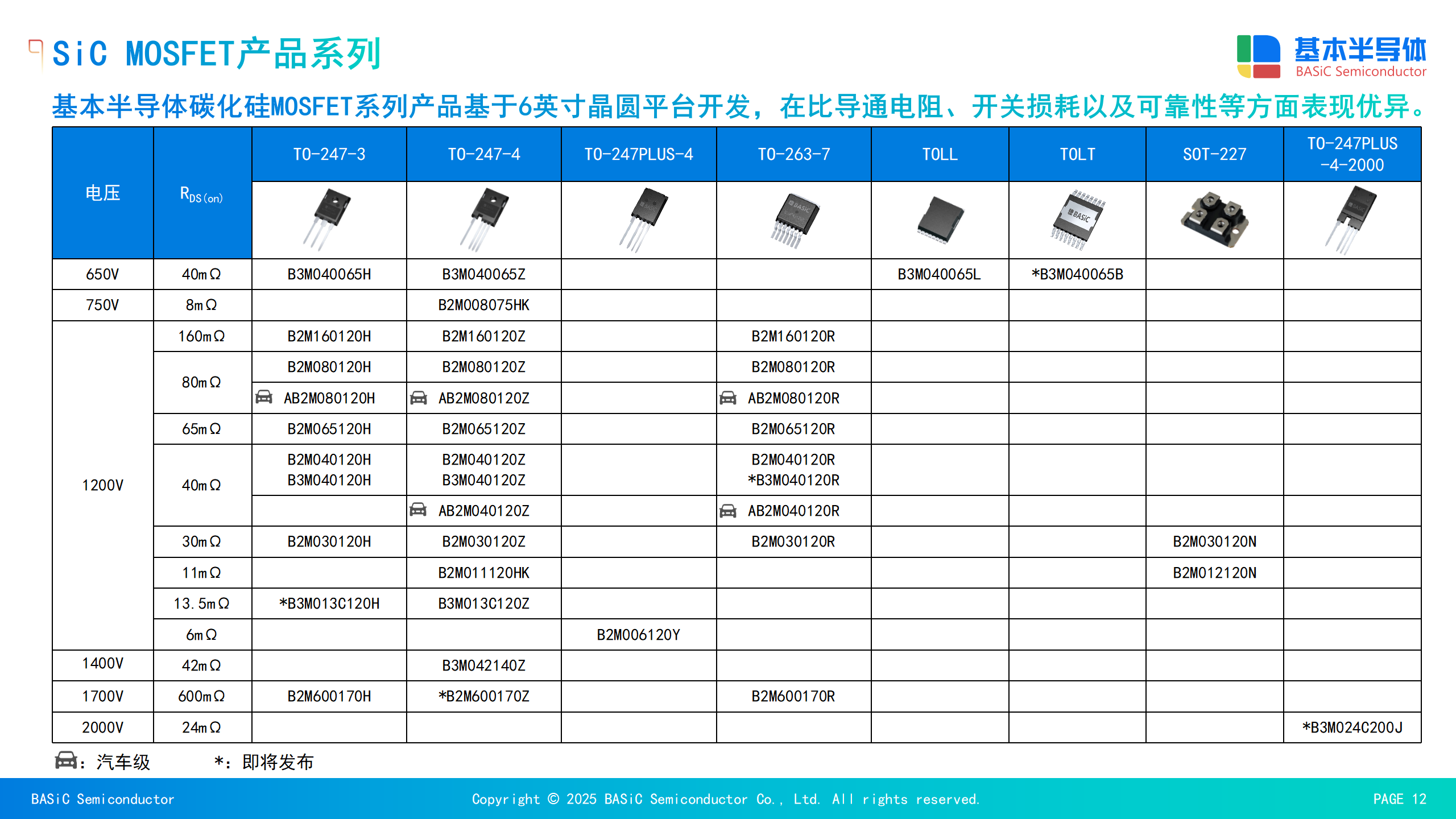

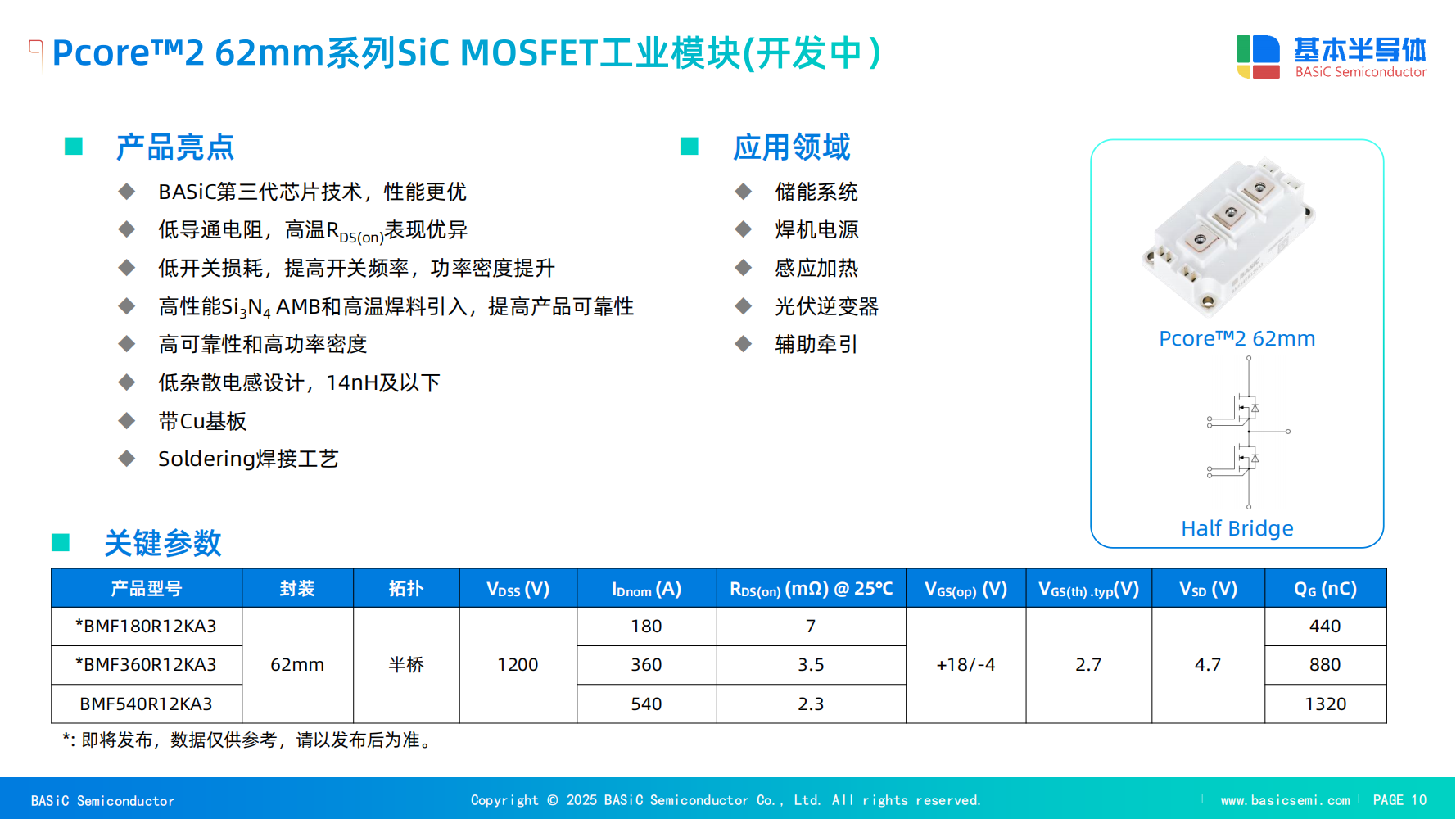

需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

未來的技術突破將集中在以下幾個方面：

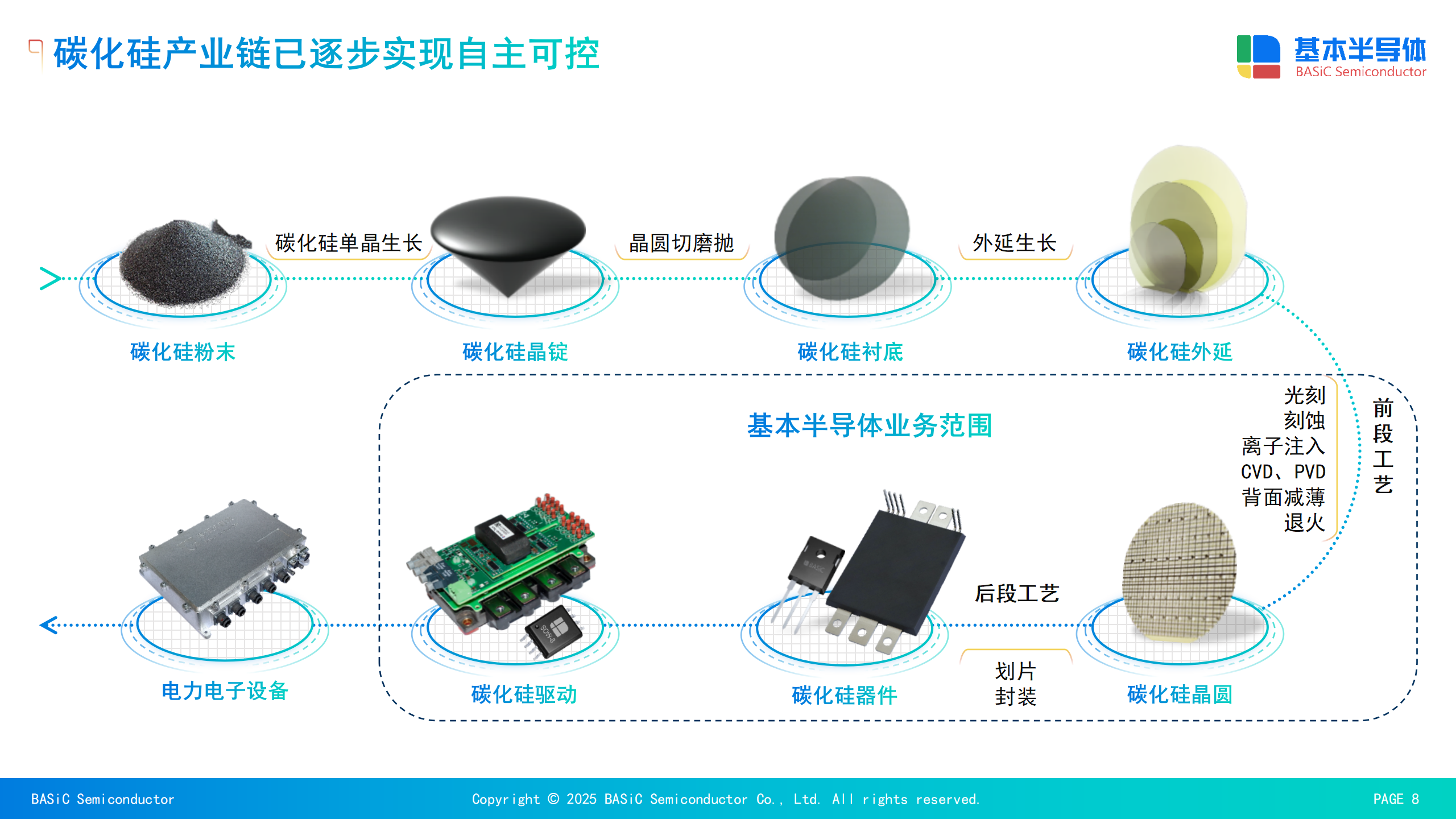

襯底與晶圓尺寸： 行業正在從6英寸晶圓向8英寸晶圓過渡 。這一轉變將是降低制造成本和提高良率的關鍵，從而加速SiC技術的普及。

先進封裝： 為解決SiC對熱機械應力相對敏感的挑戰，未來將有更多先進的封裝技術出現，例如無鍵合線封裝和銀燒結工藝等，以提高功率循環可靠性 。

器件性能與可靠性： 隨著工藝的持續改進，新一代SiC器件將在導通電阻、開關損耗和可靠性（如柵極氧化層和體二極管）等方面持續優化，進一步縮小與Si技術的差距，并提升其在極端環境下的魯棒性 。

總而言之，SiC技術正從一個利基市場逐步走向主流應用。盡管仍面臨成本和可靠性等挑戰，但其帶來的系統級效率和功率密度優勢是傳統硅技術無法比擬的。隨著技術的成熟和產業鏈的完善，SiC將成為構建未來高效、可靠、可持續電力系統的基石，為全球能源轉型注入強大動力。
