第一章：現代感應加熱中的功率變換架構

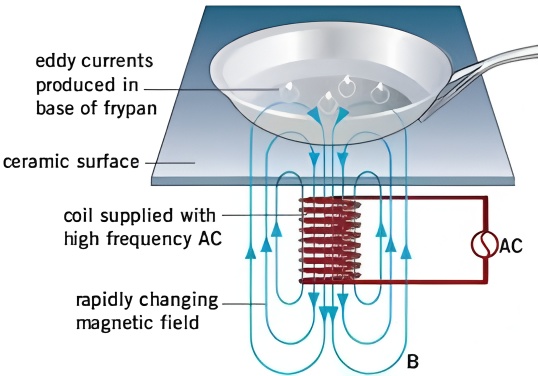

1.1 高頻感應加熱的物理學原理

感應加熱技術的核心是一種非接觸式加熱方法，其物理基礎是電磁感應定律。其基本工作流程始于一個高頻交流電流，該電流被導入一個初級線圈（即電磁爐的加熱盤）。根據麥克斯韋方程組，這個時變電流會在線圈周圍產生一個強烈且交替變化的磁場 。當一個由鐵磁性材料（如鐵或某些不銹鋼）制成的鍋具被放置在該磁場范圍內時，變化的磁力線會穿透鍋具底部。這一過程將鍋具視作一個單匝短路的變壓器次級線圈。磁通量的快速變化在導電的鍋具材料內部感應出大量的閉合環路電流，即渦流（Eddy Currents）。由于鍋具材料本身具有電阻，這些渦流在其中流動時會因焦耳效應（ P=I2R）而產生大量的熱能，從而使鍋具自身迅速、直接地發熱，進而加熱鍋內的食物 。

從系統架構層面看，一臺典型的商用電磁爐主要由幾個關鍵功能模塊構成。電源輸入端首先經過一個電磁干擾（EMI）濾波器，以抑制設備對電網的傳導干擾并增強自身的抗擾度。隨后，市電交流電（例如220V/50Hz）通過一個整流橋和濾波電容，被轉換為一個相對平穩的直流電壓，形成直流母線（DC Bus）。系統的核心是功率逆變器，它承擔著將直流母線電壓轉換回高頻交流電的關鍵任務。這個高頻交流電隨后被送入加熱線圈。整個系統的運行由一個微控制器（MCU）單元進行精密控制，該單元負責處理用戶輸入、監測鍋具、溫度、電流等關鍵參數，并生成脈寬調制（PWM）信號來驅動功率逆變器 。因此，功率逆變器的性能，特別是其核心的功率半導體開關器件，直接決定了整個感應加熱系統的效率、功率密度、響應速度和可靠性。

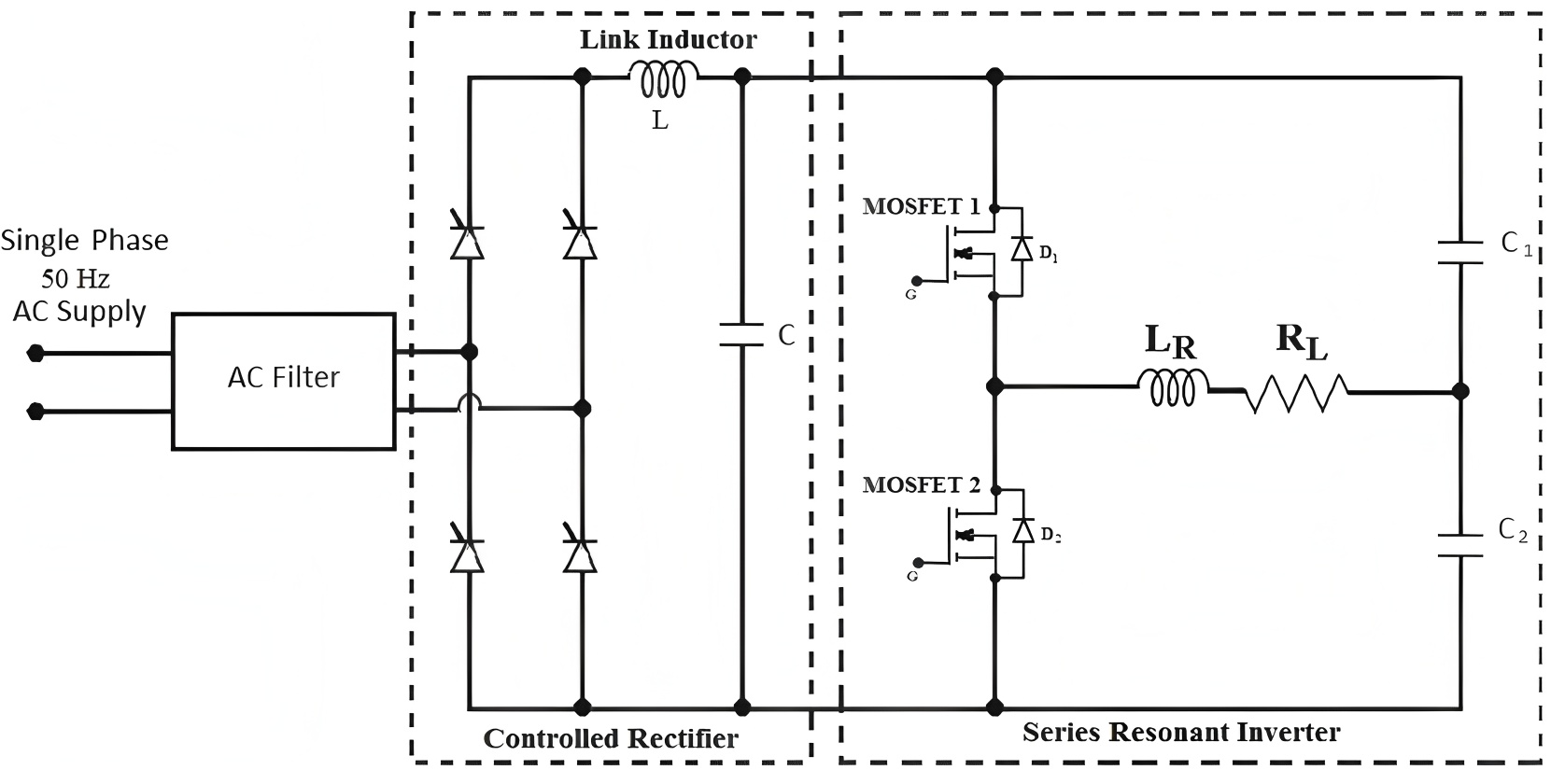

1.2 諧振逆變器拓?fù)浞治觯喊霕蚺c全橋變換器

在商用電磁加熱應用中，為了實現高效的功率轉換，逆變器通常采用諧振拓?fù)洹Ｆ渲?，?zhǔn)諧振變換器和半橋串聯諧振變換器是最為常見的選擇，而全橋拓?fù)鋭t主要用于對功率要求極高的場合 。半橋串聯諧振拓?fù)湟蚱湓诠β瘦敵瞿芰Α⑥D(zhuǎn)換效率、電路穩定性和成本效益之間取得了優異的平衡，而被廣泛應用于大功率商用電磁爐中 。

在半橋諧振逆變器中，兩個功率開關器件（傳統上為IGBT）以上下橋臂的形式連接在直流母線上。控制器產生的互補PWM信號驅動這兩個開關交替導通和關斷，從而在橋臂中點（即兩個開關的連接點）產生一個高頻方波電壓。這個方波電壓被施加到一個由加熱線圈（L）和串聯諧振電容（C）組成的LC諧振網絡上 。

這種設計的精髓在于利用諧振原理實現“軟開關”（Soft Switching）。通過將開關頻率設定在LC網絡的諧振頻率附近，可以使開關器件在電壓或電流過零的瞬間進行狀態切換，即實現零電壓開關（ZVS）或零電流開關（ZCS）。軟開關技術極大地減小了開關管在導通和關斷過程中電壓與電流的交疊區域，從而顯著降低了開關損耗。這不僅大幅提升了逆變器的效率，也使得系統能夠在比硬開關拓?fù)涓叩枚嗟念l率下運行，為減小無源器件體積、提升功率密度奠定了基礎。

在實際應用中，電磁爐的功率調節通常是通過改變逆變器的工作頻率來實現的。當工作頻率偏離諧振頻率時，LC網絡的阻抗會發生變化，進而改變傳遞給負載（鍋具）的能量。通過精確的頻率調制，系統可以實現從保溫到全功率輸出的寬范圍、高精度功率控制 。因此，功率開關器件的開關速度和損耗特性，直接決定了系統能夠達到的最高工作頻率、效率以及控制的動態范圍。

第二章：硅基IGBT技術的性能邊界

2.1 Si-IGBT的電氣特性與固有物理局限

絕緣柵雙極晶體管（IGBT）是一種復合型功率半導體器件，它巧妙地結合了MOSFET的高輸入阻抗（電壓驅動）特性和雙極結型晶體管（BJT）的低導通壓降（高電流密度）優勢 。其內部結構決定了它在導通時同時利用多數載流子和少數載流子進行電導調制，這種雙極性導電機制是其實現低飽和壓降的關鍵 。

導通損耗：IGBT的導通損耗主要由其集電極-發射極飽和電壓（VCE(sat)?）決定。以一款業界具有代表性的1200V/100A高速IGBT（IGQ100N120S7）為例，在100A電流和175°C結溫下，其典型的V_{CE(sat)}為2.0V 。這個飽和壓降在很大程度上是一個固定的電壓值，這意味著IGBT在大電流工作區具有較高的導通效率。然而，在輕載條件下，這個固定的電壓降會導致其效率相較于純阻性的MOSFET器件偏低 。

開關速度的根本制約——“拖尾電流”：IGBT性能的阿喀琉斯之踵在于其開關速度，特別是關斷過程。雙極性導電機制在帶來低導通壓降的同時，也引入了一個無法避免的物理問題：少數載流子存儲效應。在IGBT導通期間，大量的少數載流子被注入到器件的漂移區。當發出關斷指令時，這些存儲的電荷無法瞬時清除，必須通過復合過程逐漸消失。這個緩慢的復合過程在器件關斷期間形成了一段持續的、逐漸衰減的電流，即“拖尾電流”（Tail Current）。

這個拖尾電流的存在，極大地延長了IGBT的關斷時間，并顯著增加了關斷能量損耗（Eoff?）。這是一個由器件基本物理原理決定的固有特性，而非可以通過電路設計完全消除的工程缺陷。正是這一物理局限，為IGBT在感應加熱等高頻應用中的工作頻率設定了難以逾越的上限。對于1200V電壓等級的IGBT，其實際應用的工作頻率通常被限制在50-60 kHz以下，而在成本和效率敏感的商用電磁爐領域，這一頻率往往在20-40 kHz之間 。

2.2 量化分析IGBT對系統頻率、效率和功率密度的制約

IGBT的固有物理局限性，特別是拖尾電流問題，對整個感應加熱系統的設計和性能產生了深遠且環環相扣的制約。

頻率天花板效應：拖尾電流導致的高開關損耗與開關頻率成正比（Psw?∝fsw?）。當試圖將IGBT的工作頻率推向更高水平時，開關損耗會急劇上升，導致器件溫度迅速升高，效率大幅下降，甚至引發熱失控。因此，設計者為了保證系統的熱穩定性和可接受的效率，不得不將工作頻率限制在一個相對較低的水平。這個“頻率天花板”的存在，使得基于IGBT的系統無法充分利用高頻化帶來的潛在優勢。

對無源元件體積的束縛：功率變換器中，諧振電感、電容以及EMI濾波器等磁性元件的體積和重量與工作頻率成反比關系 。由于IGBT系統的工作頻率被限制在較低的幾十千赫茲范圍內，這必然要求使用體積龐大、重量沉重且成本高昂的無源元件。這不僅增加了物料成本，也成為了限制商用電磁爐小型化和輕量化的主要障礙。

熱管理系統的負擔：較高的總損耗（導通損耗與開關損耗之和）意味著更多的電能被轉化為廢熱。為了將器件的結溫維持在安全工作區內，必須配備更大、更復雜的散熱系統，例如尺寸更大的散熱器、功率更強的風扇，甚至在更高功率的工業應用中采用水冷系統 。這進一步增加了系統的整體體積、重量、成本和運行噪音。

綜合來看，以硅基IGBT為核心的商用電磁加熱技術已經發展到了一個性能平臺期。盡管數十年來工藝不斷優化，但其雙極性導電的物理本質所帶來的拖尾電流問題，從根本上限制了工作頻率的提升。這個頻率瓶頸，又連鎖性地導致了無源器件體積龐大和熱管理系統臃腫的問題。因此，商用電磁爐行業在功率密度和系統效率的提升方面遇到了 diminishing returns（收益遞減）的困境。要突破這一平臺，實現革命性的性能飛躍，必須引入一種全新的、在物理層面上就具備高速開關能力的半導體技術。

第三章：碳化硅的范式轉移：一次根本性的性能飛躍

3.1 從材料到器件：SiC的寬禁帶特性如何重新定義功率開關

碳化硅（SiC）作為一種寬禁帶半導體材料，其固有的物理特性從根本上超越了傳統的硅（Si）。與硅相比，SiC擁有約3倍的禁帶寬度、近10倍的臨界擊穿電場強度和約3倍的熱導率 。這些卓越的材料特性直接轉化為器件層面無與倫比的性能優勢。

器件級優勢的體現：

更高的擊穿電壓與更低的導通電阻：SiC極高的臨界擊穿場強意味著，在承受相同電壓等級（如1200V）的情況下，SiC器件的電壓阻擋層（漂移區）可以做得比硅器件薄得多。漂移區厚度的減小，直接導致了器件的導通電阻（RDS(on)?）顯著降低 。

卓越的熱管理能力：SiC優異的熱導率使其能夠更有效地將內部產生的熱量傳導至外部散熱器，從而在同等功率損耗下實現更低的結溫升高。這不僅允許器件在更高的結溫下可靠工作，也為簡化甚至縮小整個系統的散熱設計提供了可能 。

單極性導電機制：作為一種MOSFET，SiC功率器件完全通過多數載流子導電。這種單極性工作模式從根本上消除了困擾IGBT的少數載流子存儲效應和拖尾電流問題。其結果是，SiC MOSFET能夠?qū)崿F(xiàn)比IGBT快一個數量級的開關速度，開關過程干凈利落，幾乎沒有拖泥帶水 。

3.2 技術深潛：解析基本半導體Pcore?2 34mm SiC MOSFET模塊產品組合

基本半導體（BASIC Semiconductor）推出的Pcore?2 34mm系列是一個專為高端工業應用（如感應加熱、電焊機等）設計的1200V SiC MOSFET半橋模塊產品組合 。該系列模塊采用了低雜散電感設計、高導熱的銅基板，并集成了高性能的氮化硅（Si3N4）陶瓷基板和高溫焊料，旨在提供極致的電氣性能和長期的運行可靠性 。

核心性能指標分析： 對該系列產品（BMF60R12RB3, BMF80R12RA3, BMF120R12RB3, BMF160R12RA3）的數據手冊進行深入分析，揭示了其卓越的性能特征：

極低的導通電阻（RDS(on)?）：該系列模塊提供了業界領先的低導通電阻，在25°C時，其典型值范圍從BMF60R12RB3的21.2 mΩ，一直到BMF160R12RA3的7.5 mΩ 。極低的R_{DS(on)}意味著在同等電流下，導通損耗被大幅削減。

優異的高溫性能：盡管$R_{DS(on)}會隨溫度升高而增加，但其變化率得到了良好控制。以BMF80R12RA3為例，其在175°C時的R_{DS(on)}$約為25°C時的1.8倍 。這種可預測的、穩定的高溫特性，結合SiC材料本身的高熱導率，確保了模塊在嚴苛的商業廚房高溫環境下依然能夠穩定、高效地工作。

極低的開關損耗：由于不存在拖尾電流，并且器件的米勒電容（Crss?）等寄生參數極低，該系列模塊的開關能量（E_{on}和E_{off}）非常小，開關時間達到了數十納秒的級別 。

性能卓越的體二極管：SiC MOSFET固有的體二極管具有極低的反向恢復電荷（Qrr?），這與IGBT通常需要外配的反并聯二極管形成了鮮明對比。例如，BMF80R12RA3在25°C、80A條件下的$Q_{rr}$典型值僅為0.3 μC 。在半橋拓?fù)渲?，一個開關管的體二極管反向恢復特性直接影響另一個開關管的開通損耗（E_{on}）。極低的$Q_{rr}$意味著在死區時間內續流后，當另一個開關管開通時，反向恢復電流極小，從而顯著降低了開通損耗和電壓過沖。

3.3 正面性能對決：數據驅動的比較分析

3.3.1 逆變器損耗與效率仿真：BMF80R12RA3 vs. 高速IGBT

為了在應用層面直接量化SiC MOSFET帶來的優勢，一項基于PLECS軟件的仿真提供了極具說服力的數據。該仿真模擬了一個功率為20kW的H橋逆變器，該逆變器用于電焊機，其工作條件（540V直流母線，80°C散熱器溫度）與大功率商用電磁爐高度相關 。這項仿真將基本半導體的BMF80R12RA3 SiC模塊與兩款業界主流的1200V高速IGBT模塊進行了直接對比。

這項仿真對比的結果是本報告論證的核心支柱。它將討論從抽象的材料科學和孤立的器件參數，提升到了具體的、系統級的性能結果——損耗和效率。它通過展示SiC不僅是漸進式的改進，而是通過在IGBT無法企及的高頻領域以更低損耗運行，開啟了一個全新的性能范式，從而直接量化了其“革命性優勢”。一個設計工程師需要基于系統級的指標來論證更換元件的合理性，而功率變換器最重要的指標就是功率損耗（決定熱設計）和效率（決定運行成本和性能）。該仿真恰好提供了這些關鍵數據，并且是在相同的負載和散熱條件下進行的。至關重要的是，它跨越了不同的工作頻率進行比較，凸顯了SiC模塊的獨特能力。因此，下表是支撐本報告核心論點的決定性證據。

表3.1：20kW H橋逆變器損耗與效率對比分析：BMF80R12RA3 (SiC) vs. 1200V Si-IGBT

仿真結果揭示了一個驚人的性能差異。在80 kHz的工作頻率下，采用BMF80R12RA3 SiC模塊的H橋總損耗僅為265.76 W。相比之下，100A的IGBT模塊在其典型的20 kHz工作頻率下，總損耗高達596.6 W 。這意味著，SiC模塊能夠以4倍于IGBT的頻率運行，而總損耗卻不到后者的一半。

這種巨大優勢的根源在于SiC器件在每個開關周期內的能量損耗都遠低于IGBT。首先，由于$R_{DS(on)}遠低于V_{CE(sat)}$的等效電阻，SiC的導通損耗不到IGBT的一半（15.93 W vs 37.66 W）。其次，也是最關鍵的一點，即使在4倍的頻率下，SiC的開通損耗（38.36 W @ 80kHz）依然遠低于IGBT在20kHz下的開通損耗（64.26 W）。這主要?dú)w功于SiC體二極管幾乎為零的反向恢復損耗，它極大地減輕了橋臂中對管的開通壓力。最后，由于沒有拖尾電流，SiC的關斷損耗（12.15 W @ 80kHz）也遠優于IGBT（22.08 W @ 20kHz）。

這清晰地表明，SiC技術的革命性并非僅僅是在相同頻率下效率稍高，而是在于它解鎖了一個全新的、IGBT無法進入的高頻工作領域，并且是以一種效率遠超傳統技術的姿態進入的。這一能力直接催生了下一節將要討論的系統級變革。

3.3.2 基于數據手冊參數的導通與開關損耗分析

為了從器件物理層面解釋上述仿真結果，下表對SiC MOSFET和Si-IGBT的關鍵性能參數進行了直接對比。

表3.2：關鍵性能參數對比：SiC MOSFET vs. Si-IGBT (175°C下典型值)

這張表格從根本上解釋了性能差異的來源。SiC MOSFET在導通和開關兩個主要的損耗機制上都全面優于Si-IGBT，特別是其開關能量損耗有著數量級的優勢，這正是其能夠主宰高頻應用領域的物理基礎。

第四章：SiC技術驅動的系統級變革

將功率開關從Si-IGBT升級為SiC MOSFET，帶來的影響遠不止于逆變器效率的提升，它將引發整個商用電磁爐系統在設計理念和物理形態上的深刻變革。

4.1 功率密度革命：無源元件與散熱系統的小型化

磁性元件的微型化：系統工作頻率的提升是SiC技術帶來的最直接、最重要的系統級優勢。將工作頻率從IGBT時代的約20 kHz提升至SiC支持的80-100 kHz甚至更高，對系統的無源元件尺寸有著決定性的影響。根據電磁學原理，電感和變壓器等磁性元件的體積與工作頻率大致成反比 。頻率提升4倍，理論上可以將這些通常是變換器中最笨重、最昂貴的部件的體積和重量大幅削減 。

散熱需求的降低：前述仿真數據顯示，改用SiC方案可使逆變器的總損耗降低超過50%（從596.6 W降至265.76 W）。這意味著在輸出相同功率的情況下，轉化為廢熱的能量減少了一半以上。更少的廢熱，加上SiC材料本身卓越的熱導率 ，使得系統對散熱的依賴大大降低。設計者因此可以采用尺寸更小、重量更輕、成本更低的散熱器和風扇系統，甚至在某些條件下探索被動散熱的可能性 。

系統整體影響：磁性元件和散熱系統的雙重小型化，共同促成了系統功率密度（單位體積或單位重量所能處理的功率）的革命性提升。這使得未來的商用電磁爐可以設計得更加緊湊、輕便和美觀，或者在現有的標準尺寸內容納更高的輸出功率，為產品形態創新提供了廣闊空間。

4.2 實現卓越的高功率熱穩定性與可靠性

更寬的溫度裕量：SiC器件能夠在比大多數Si-IGBT更高的結溫下可靠工作，例如基本半導體的Pcore?2模塊的最高工作結溫可達175°C 。這為系統提供了更大的熱設計裕量，使其能夠更好地應對商業廚房中常見的高溫、高負載等嚴苛工作環境，從而提升了整機的魯棒性。

降低的熱應力：在輸出相同功率時，SiC模塊產生的熱量更少，這不僅降低了對自身散熱的需求，也減輕了周圍其他電子元器件（如驅動電路、控制板、電容等）的熱應力。系統整體溫度的降低，有助于延長所有部件的使用壽命，從而提高終端產品的長期可靠性。

高擊穿電壓裕量：BMF80R12RA3模塊的實測擊穿電壓高達1600V左右，遠超其1200V的額定值，這為抵御電網浪涌和電路內部電壓過沖提供了堅實的安全保障，進一步增強了系統的可靠性 。

4.3 解鎖高級控制與增強的動態響應

更快的響應速度：更高的開關頻率意味著控制環路可以擁有更寬的帶寬。這使得系統能夠更快地響應負載的突變（例如，將一個冰冷的平底鍋放到爐面上），功率調節更加迅速、精準。這種快速的動態響應能力，為實現更復雜的、基于算法的烹飪曲線控制（如精確控溫、脈沖加熱等）創造了條件，提升了產品的智能化水平 。

降低運行噪音：將開關頻率提升至人耳聽覺范圍（通常高于20 kHz）以上，可以從根本上消除由功率開關引起的嘯叫和蜂鳴聲，為用戶提供更安靜、更舒適的使用體驗 。

這種從器件到系統的性能提升，也促使我們重新審視技術的成本效益。雖然單個SiC MOSFET模塊的采購成本高于同規格的IGBT模塊 ，但系統總成本卻可能更低。這是因?yàn)镾iC的高頻特性帶來了無源元件成本的大幅降低，其高效率特性帶來了散熱系統成本的削減，而整體小型化又降低了結構件、外殼和PCB的成本。這些系統級的成本節約，完全有可能抵消甚至超過SiC器件本身較高的初始投資。因此，采用SiC不僅僅是一次簡單的元件替換，而是一項對整個系統架構進行優化的戰略決策，它將設計的焦點從“如何管理開關器件的局限性”轉變?yōu)椤叭绾巫畲蠡瞄_關器件的優越性”。

第五章：SiC MOSFET的關鍵實現與設計指南

成功地將SiC MOSFET集成到系統中，并完全發揮其性能潛力，需要對驅動電路和版圖設計給予特別的關注。SiC的超高速開關特性在帶來巨大收益的同時，也對電路設計提出了更為嚴苛的要求。

5.1 針對高頻優化的柵極驅動電路設計

柵極電壓要求：為了實現最佳性能，SiC MOSFET需要精確的柵極驅動電壓。一個足夠高的正向驅動電壓（例如，對基本半導體的模塊推薦使用+18V）是必需的，以確保溝道完全開啟，從而獲得數據手冊中標稱的最低導通電阻RDS(on)? 。同時，強烈推薦使用一個負的關斷電壓（例如-4V）。負壓關斷不僅能加速關斷過程，更重要的是，它能提供一個強大的噪聲裕量，有效防止由噪聲引起的意外導通 。

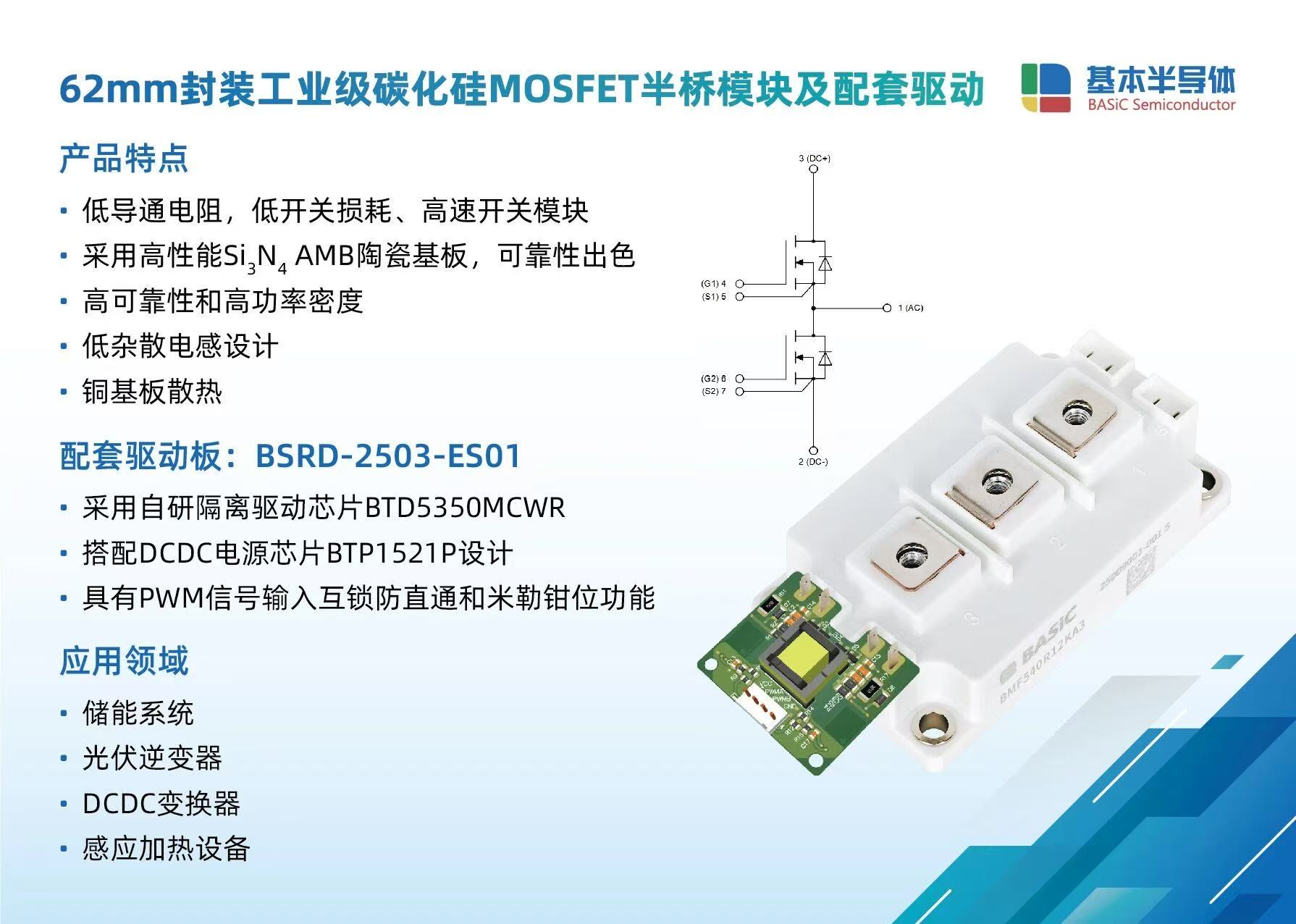

高峰值驅動電流：為了在納秒級的時間內完成開關轉換，柵極驅動器必須能夠提供足夠高的峰值拉、灌電流，以快速地對MOSFET的輸入電容（Ciss?）進行充電和放電。例如，配套的BTD5350MCWR驅動芯片就具備10A的峰值電流輸出能力，以滿足這一需求 。

低且匹配的傳輸延遲：在半橋拓?fù)渲校瑸榱藢?shí)現精確的死區時間控制并防止上下管直通，柵極驅動器的傳輸延遲必須非常低，并且上下兩個通道之間的延遲時間需要高度匹配 。

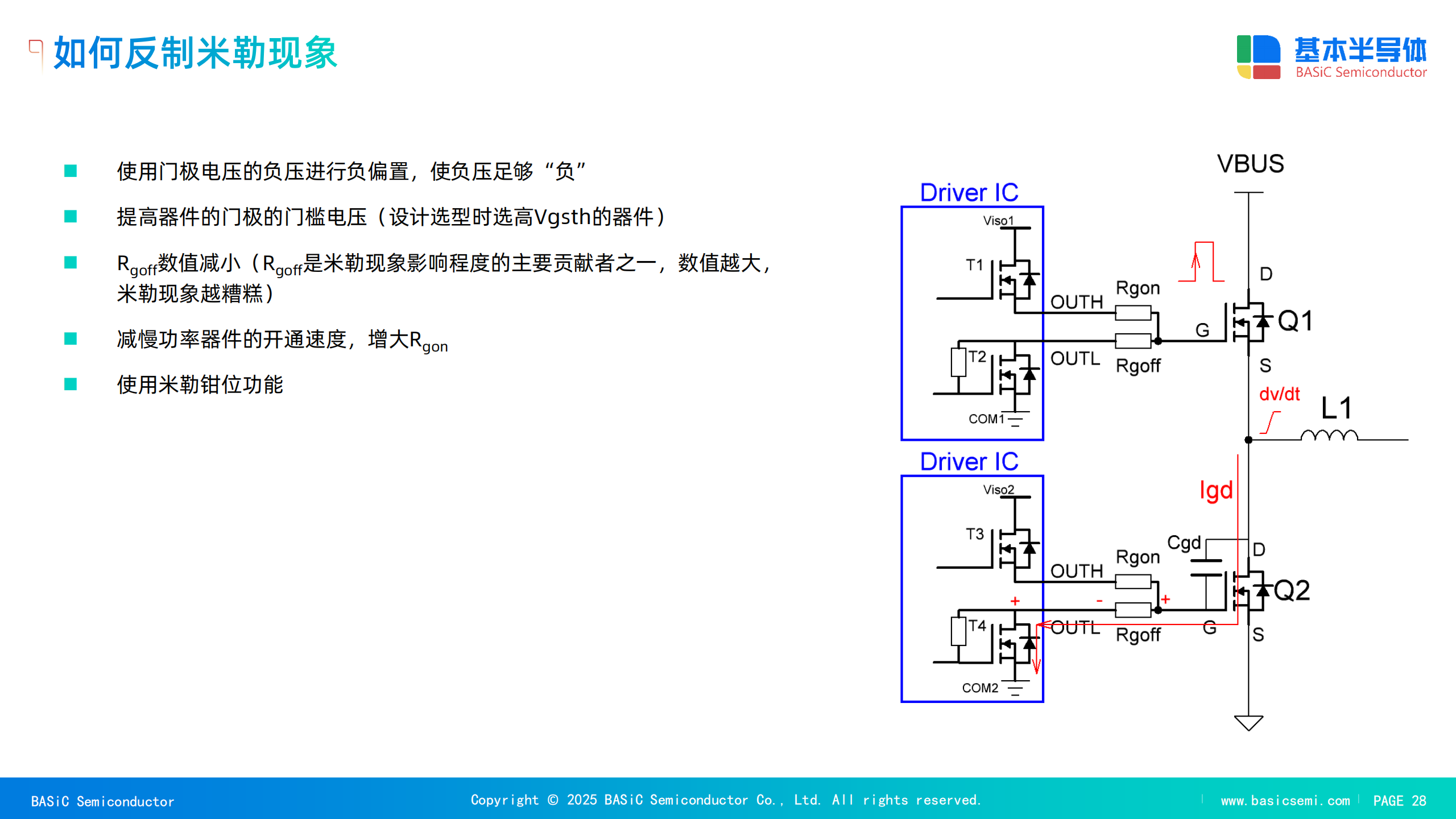

5.2 理解并抑制高dv/dt拓?fù)渲械拿桌招?yīng)

米勒現象的機理：在半橋電路中，當一個開關管（如上管）導通時，橋臂中點的電壓會以極高的速率（高dv/dt）從地電位拉升至直流母線電壓。這個快速變化的電壓會通過另一個處于關斷狀態的開關管（如下管）的柵-漏寄生電容（Cgd?，也稱米勒電容）產生一個位移電流，其大小為 Igd?=Cgd?×dv/dt 。

SiC MOSFET為何更易受影響：SiC MOSFET的開關速度遠超IGBT，因此會產生高出數倍甚至一個數量級的dv/dt 。這直接導致了感應出的米勒電流I_{gd} 急劇增大。與此同時，SiC MOSFET的柵極開啟閾值電壓（V_{GS(th)}）通常遠低于同電壓等級的IGBT（例如，BMF80R12RA3的典型V_{GS(th)}約為2.7V，而IGBT通常在5V以上）。

意外導通的風險：感應出的米勒電流會流過外部的關斷柵極電阻（Rgoff?），并在此電阻上產生一個正向的電壓尖峰（Vspike?=Igd?×Rgoff?）。這個電壓尖峰會疊加在正常的負關斷電壓上。如果疊加后的瞬時柵極電壓超過了器件的開啟閾值VGS(th)?，下管就會被意外地、錯誤地導通。此時上管仍然處于導通狀態，從而造成上下橋臂瞬間短路，形成“直通”故障。這種故障會產生巨大的短路電流，通常是毀滅性的，會導致器件立即損壞 。

5.3 米勒鉗位功能在確保開關可靠性中的關鍵作用

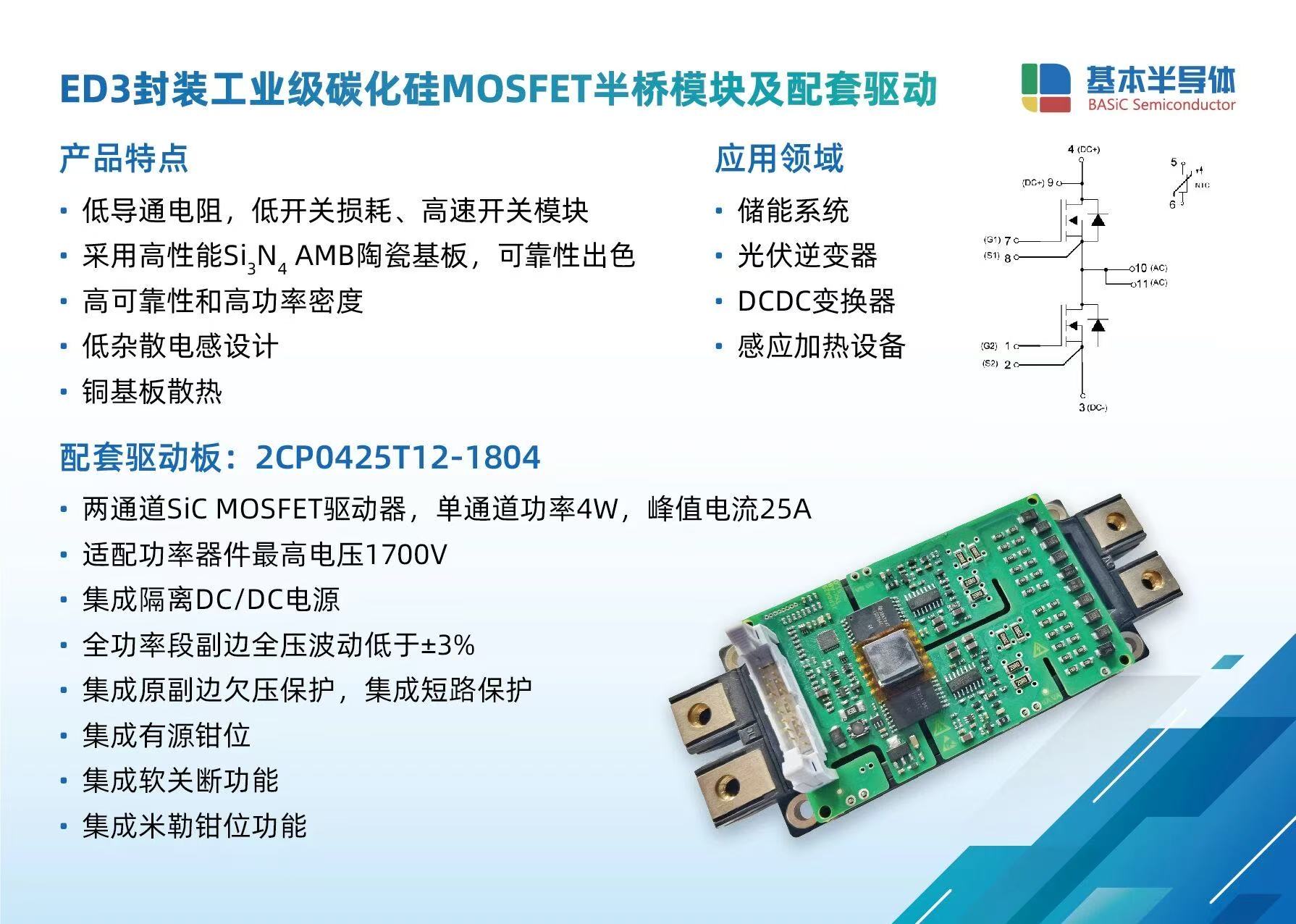

工作原理：主動米勒鉗位（Active Miller Clamp）是現代柵極驅動器（如BTD5350MCWR）中一項專為應對SiC MOSFET挑戰而設計的關鍵功能 。其工作原理是：在MOSFET關斷期間，當驅動器監測到柵極電壓下降到某個預設的安全閾值以下時（例如2V），驅動器內部會激活一個輔助的、低阻抗的MOSFET開關。這個開關會直接將功率管的柵極“鉗位”到負電源軌（例如-4V）。

創建低阻抗泄放路徑：這個鉗位動作，為后續可能產生的米勒電流提供了一條繞過高阻值R_{goff}的、阻抗極低的泄放路徑。米勒電流會通過這個低阻路徑直接流回負電源，而不會在R_{goff}上產生顯著的電壓降。這樣，柵極電壓就被牢牢地鎖定在安全的負電平，有效抑制了電壓尖峰的形成，從而從根本上杜絕了意外導通的風險。

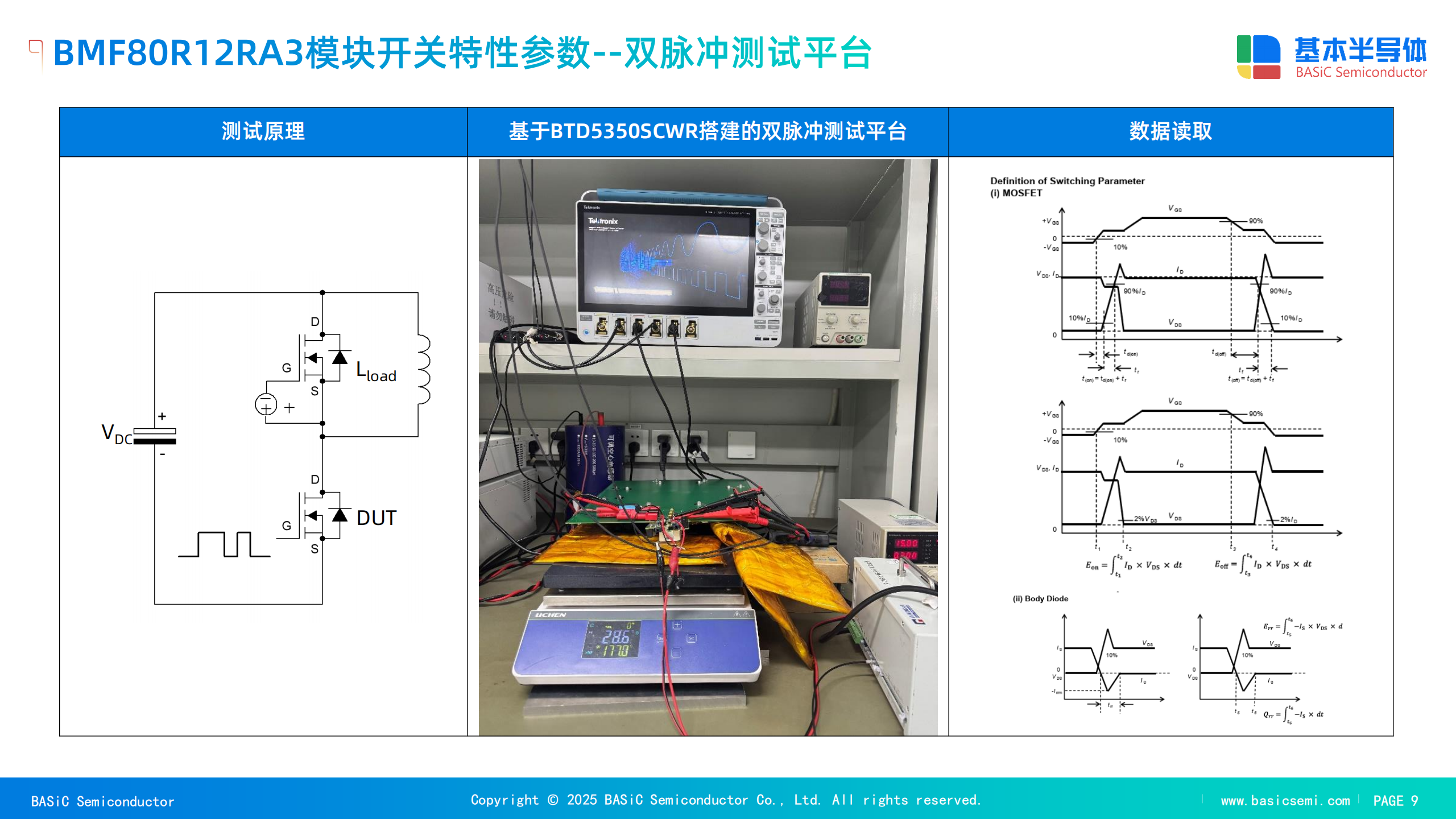

實測效果驗證：雙脈沖測試平臺的實測波形直觀地證明了米勒鉗位的有效性。在沒有米勒鉗位功能的情況下，一個14.5 kV/μs的dv/dt在關斷的SiC MOSFET柵極上感應出了高達7.3V的電壓尖峰，這個電壓遠高于其開啟閾值，極易導致直通。而在啟用米勒鉗位功能后，在幾乎相同的dv/dt條件下，柵極的電壓尖峰被成功抑制到了僅2V，遠低于開啟閾值，從而確保了系統在高速開關下的安全與可靠 。

這一系列的設計考量揭示了一個重要的轉變：對于SiC應用而言，柵極驅動器不再是一個簡單的外圍輔助元件，而是與功率器件本身同等重要的、決定系統成敗的核心使能技術。SiC的主要優勢在于其開關速度，而這一優勢又催生了嚴峻的米勒效應挑戰。傳統的驅動技術可能不足以應對，因此，必須采用專為SiC特性而設計的、集成了主動米勒鉗位等高級功能的驅動器，才能安全、可靠地釋放SiC的全部性能潛力。從IGBT到SiC的轉換，本質上是功率開關和其驅動方案的一次同步升級。

第六章：結論與戰略展望

6.1 研究結果綜合：采用SiC技術的必然性

本報告通過對商用電磁加熱技術的技術原理、主流拓?fù)洹⒁约昂诵墓β势骷纳钊敕治?，系統地論證了從傳統硅基IGBT向現代34mm碳化硅MOSFET模塊遷移的技術必然性和巨大優越性。

研究結果明確指出，Si-IGBT受其雙極性導電機制和少數載流子存儲效應的物理限制，存在固有的“拖尾電流”問題，這從根本上限制了其在高頻應用中的性能，導致了效率、功率密度和系統集成度的發展瓶頸。

與此相反，基于寬禁帶材料的SiC MOSFET，憑借其卓越的物理特性——包括高擊穿場強、高熱導率和單極性導電機制——在器件層面展現出革命性的性能。以基本半導體的Pcore?2 34mm系列模塊為例，其極低的導通電阻、快一個數量級的開關速度、以及幾乎可以忽略的體二極管反向恢復特性，共同構成了其性能優勢的基石。

應用級的仿真數據和器件級的參數對比，無可辯駁地證明了SiC技術的壓倒性優勢。在相同的功率等級下，SiC方案不僅能夠以數倍于IGBT的頻率運行，而且總損耗降低了50%以上，系統效率提升了超過1.5個百分點。這種性能上的范式轉移，使得過去受限于IGBT頻率瓶頸的系統級優化（如無源元件小型化、散熱系統簡化）成為可能。盡管SiC技術也帶來了如米勒效應等新的設計挑戰，但現代專用的、集成了米勒鉗位等高級功能的柵極驅動器已經為此提供了成熟可靠的解決方案。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

6.2 對下一代系統設計與競爭差異化的建議

基于以上分析，對于追求技術領先和市場競爭力的商用電磁加熱設備制造商而言，全面轉向采用34mm SiC MOSFET模塊不僅是一次技術升級，更是一項戰略性的必然選擇。為了最大化SiC技術帶來的價值，茲提出以下建議：

進行系統級架構的重新設計：不應將SiC視為對IGBT的簡單“直接替換”。設計團隊?wèi)?yīng)采取整體性思維，以SiC的高頻能力為核心，重新優化整個功率變換器的設計。這包括重新計算和選型諧振網絡的電感和電容，以匹配更高的工作頻率，從而實現磁性元件體積的最小化。

優先采用專用的SiC柵極驅動方案：必須選用專為SiC MOSFET設計的柵極驅動器，確保其具備足夠的驅動電流、精確的負壓關斷能力以及至關重要的主動米勒鉗位功能。這是保證系統在高dv/dt下長期可靠運行的先決條件。

優化PCB布局以抑制寄生參數：在高頻下，PCB走線的寄生電感和電容對電路性能的影響會被急劇放大。必須采用緊湊的功率回路布局（Power Loop）和驅動回路布局（Gate Loop），以最大限度地減小雜散電感，從而抑制電壓過沖和振蕩。

發掘由性能提升帶來的產品創新機會：企業應利用SiC技術帶來的高功率密度、高效率和快速動態響應等優勢，開發具有差異化競爭力的新產品。例如，設計外形更緊湊、更輕薄的便攜式大功率電磁爐；開發具有更精確溫度控制和復雜烹飪程序的高端智能化產品；或是在同等體積下提供更高功率輸出，滿足特定商業應用的需求。

總之，基本半導體34mm SiC MOSFET模塊的出現，為商用電磁加熱領域打破長久以來的性能僵局提供了鑰匙。成功擁抱這一技術變革的企業，將能夠打造出更小、更輕、更高效、更可靠且功能更強大的新一代產品，從而在未來的市場競爭中占據決定性的領先地位。
