眾所周知“雙碳”是指“碳達峰”和“碳中和”，在“雙碳”戰略中，我國的光伏發電發揮著主力軍作用。據國家能源局?jǐn)?shù)據顯示，今年上半年，全國可再生能源新增裝機2.68億千瓦，其中太陽能發電新增2.12億千瓦，其它水電、風電、生物質發電僅占零頭。光伏發電發展快其主要原因是成本低、技術成熟、適用廣泛，運維簡單等，本文主要談?wù)?a href="http://www.brongaenegriffin.com/tags/電流/" target="_blank">電流傳感器在光伏逆變器應用中，如何助力MPTT提高光伏發電效率。

光伏逆變器簡述

陽能交流發電系統是由太陽能電池板、充電控制器、逆變器和蓄電池共同組成。逆變器在光伏發電系統中的核心作用是將光伏板產生的直流電轉換為符合電網或負載所需的交流電，并確保系統平穩運行以及提升發電效率。其核心功能有：

1. 電能轉換：將光伏電池板產生的直流電（DC）轉換為交流電（AC），滿足電網或用電設備的需求。
2. 最大功率跟蹤（MPPT）：動態調整光伏組件的工作點，確保各組件同時處于最佳功率輸出狀態，最大化系統效率。
3. ?電網交互與保護：監測電網狀態，自動調節輸出功率以適應電網變化；在故障時斷開連接，保障系統安全。
4. 系統優化與維護：通過智能算法優化光伏組件性能，延長設備壽命并降低維護成本。

光伏逆變器中電流檢測的核心作用

在光伏逆變器中，電流檢測是保障系統安全以及高效運行的核心環節，直接影響系統的安全性、效率和穩定性。

1. 在安全方面，通過實時監測逆變器的輸入/輸出電流，識別到過流、短路等異常立即觸發保護機制（可采用斷開器IGBT或繼電器），防止逆變器損壞或火災風險；

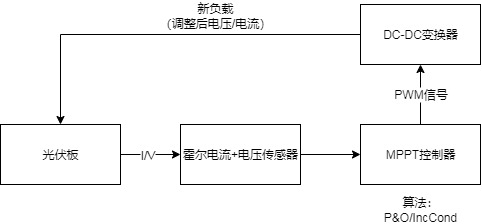

2. 在優化系統發電方面，主要兩個核心應用：1、MPPT，逆變器整合最大功率點跟蹤（MPPT）技術從太陽能板獲取最大可能的功率，MPPT通過電流檢測實時采集光伏陣列的電流數據與霍爾電壓傳感器配合，提供完整的IV（電流-電壓）特性數據，調整工作點，確保光伏板在最大功率點上運行，從而提高發電效率；

2、功率因數校正（PFC），在并網逆變器中，通過檢測交流電流，調整輸出波形，使其與電網電壓同相位，提高功率因數，減少無功損耗。

1. 保證電能質量，諧波抑制：檢測輸出電流中的諧波成分，通過控制算法（如PWM）調整逆變器開關狀態，減少諧波注入電網，符合并網標準（如IEEE 1547）。

除以上常見功能外，電流檢測還可以為逆變器提供故障診斷和數據監控以及遠程管理等功能：長期電流數據可用于分析組件（如IGBT、電容）的老化趨勢，提前預警潛在故障；通過電流波形異常（如不平衡、毛刺）快速定位故障模塊，縮短維修時間；將電流數據上傳至監控系統，幫助運維人員遠程監控逆變器運行狀態，優化能源管理，結合電壓數據，計算系統效率，為能源優化提供依據。

逆變器電流檢測方案對比

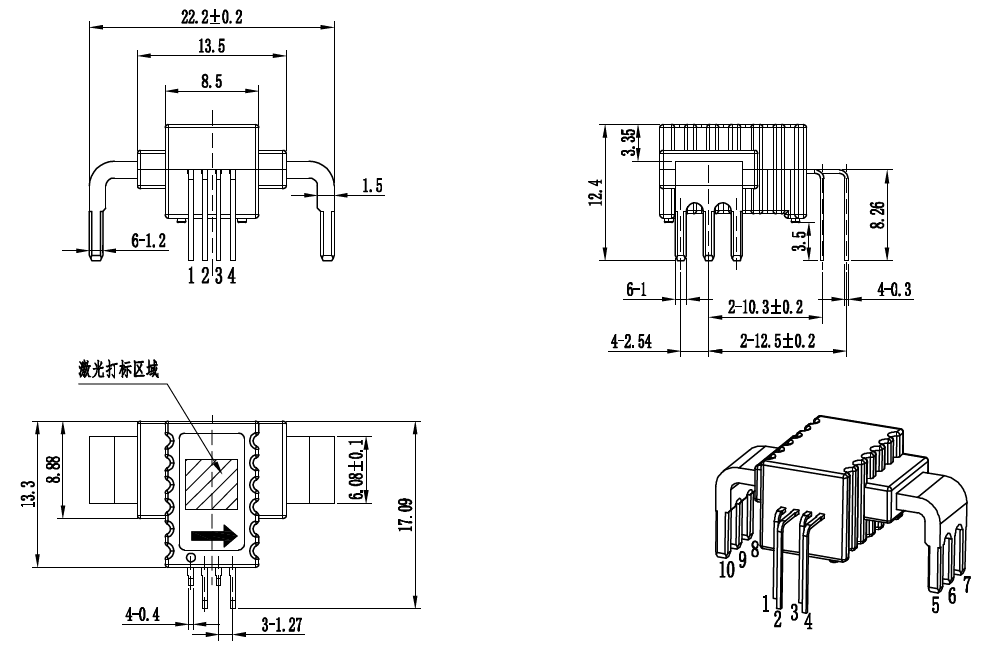

霍爾電流傳感器選型可以采用芯森電子的AN3V PB55系列,該器件小巧，長寬高僅為22.2*17.09*12.4mm，原邊電流排采用紫銅鍍錫，很方便焊接到線路板上。其尺寸：

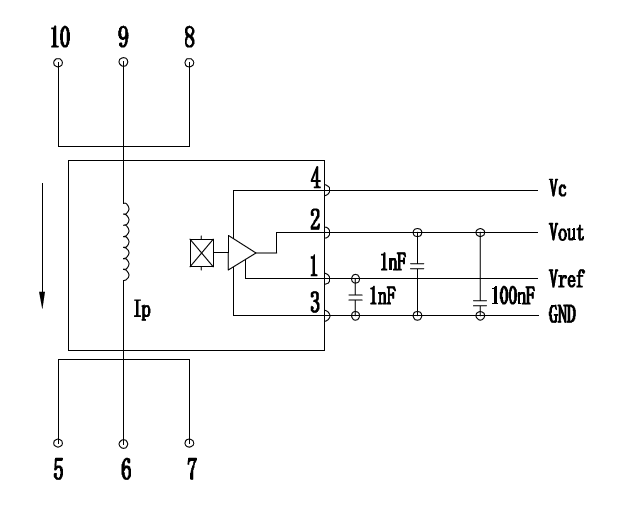

典型電路應用圖：

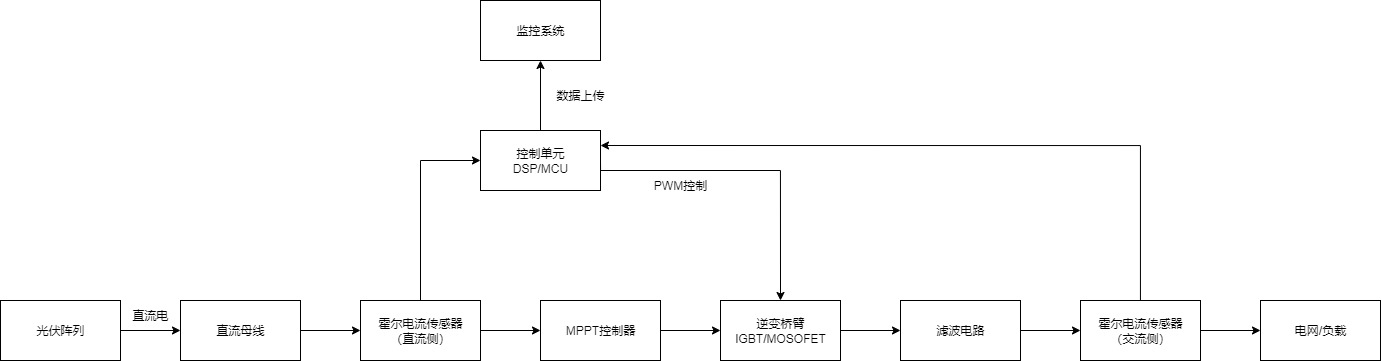

霍爾電流傳感器在光伏逆變器中的典型應用圖

AN3V PB55簡介

AN3V是芯森電子自主研發的開環霍爾電流傳感器產品系列，旨在滿足電源、光伏、儲能等領域?qū)﹄娏鳒y量的高可靠性、高一致性需求。該系列材料、結構、設計等多方面進行了升級與優化，同時兼具高性價比，是國產替代的高品質選擇。

AN3V系列新品主要包括AN3V PB35/PB55多個型號，額定測量范圍覆蓋80A至200A。不僅保證了測量精度，還大幅提升了動態測量范圍，可靠性提升，線性度優異。

產品特性：

• 基于霍爾原理的開環電流傳感器
• 原邊和副邊之間絕緣
• 原材料符合UL 94-V0
• 沒有插入損耗
• 供電電壓：+3.3V
• 高度h=8.7mm
• 執行標準:

IEC 60664-1:2020

IEC 61800-5-1:2022

IEC 62109-1:2010

參數特點：

• 電壓輸出
• 供電：+5V/3.3V
• 額定量程：±80~200A
• 測量范圍：±80~375A
• 工作范圍：-40~105°C
• 典型精度：1%
• 響應時間：2.5μs
• 絕緣耐壓：3kV
• 帶寬：250kHz
• 線性度：0.5%
