圣邦微電子推出 SGM25733Q，一款耐反向電壓輸入的低靜態電流車規級理想二極管控制器。該器件可應用于汽車信息娛樂系統（數字儀表盤和主機）、冗余電源系統的有源“或”電路、汽車 ADAS 系統（攝像頭集成）、企業電源和工業工廠自動化中的 PLC 集成。

SGM25733Q 是一款專為汽車應用設計的理想二極管控制器，可作為理想二極管整流器使用。它搭配外部 NMOS 管，能夠提供低損耗的反極性保護，其正向壓降僅為 20mV。該器件擁有 3.2V 至 65V 的寬電源輸入范圍，能夠輕松應對汽車電池系統中常見的各種直流總線電壓，如 12V、24V 和 48V。它支持低至 3.2V 的輸入電壓，非常適合對冷啟動條件要求嚴苛的汽車系統。此外，它還能保護連接的負載免受低至 -65V 的反向電源電壓的影響。

通過控制 MOSFET 的柵極，該器件可調節 20mV 的正向壓降。這種控制架構可確保外部 MOSFET 在出現反向電流時關閉，從而有效防止任何穩態反向電流。該器件具有小于 0.88μs 的快速反向電流阻斷響應時間，非常適合在 ISO7637 脈沖測試以及輸入微短路和電源故障情況下需要保持輸出電壓的應用。

該控制器集成了一個用于外部 NMOS 的電荷泵柵極驅動器。其高額定電壓簡化了符合汽車 EMC 瞬態干擾標準 ISO7637 的系統設計。當使能引腳保持低電平時，控制器處于禁用狀態，僅消耗約 1.2μA 的電源電流；在使能引腳為高電平時，工作靜態電流為 98μA，且峰值柵極關斷電流可達 1.8A。

SGM25733Q 符合 AEC-Q100 汽車應用標準，溫度等級為 1，工作溫度范圍為 -40℃ 至 +125℃。它提供相關文檔，協助進行功能安全系統設計。該器件還符合汽車 ISO7637 瞬態要求，并配備了合適的 TVS 二極管。SGM25733Q 采用綠色 SOT-23-6 封裝，非常適合汽車應用。

圖 1 SGM25733Q 典型應用電路

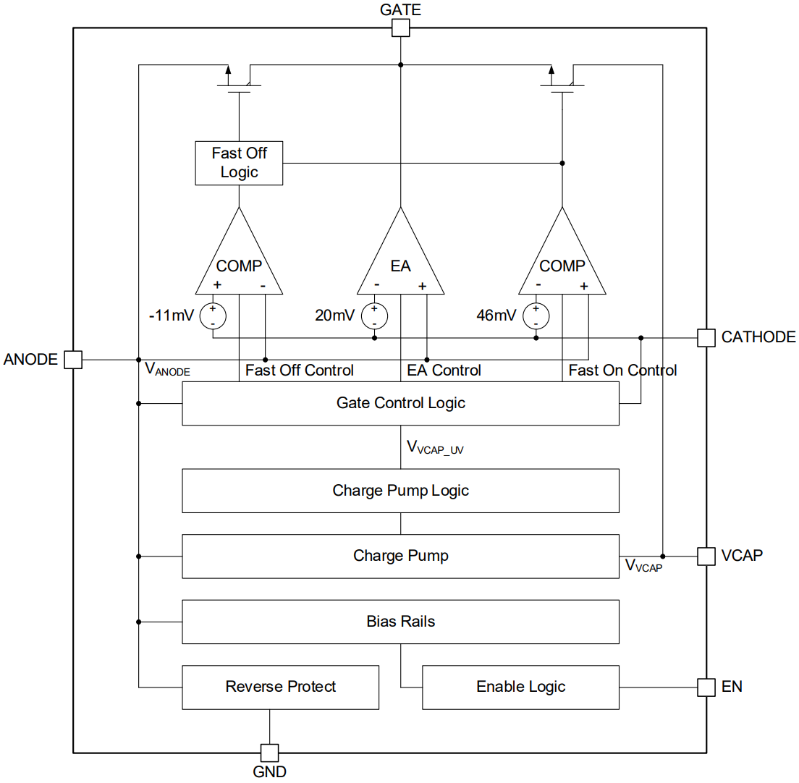

圖 2 SGM25733Q 功能框圖
