圣邦微電子推出 SGM52410SQ，一款帶內部基準電壓源和溫度傳感器的低功耗、SPI 兼容、24 位車規級 ADC。該器件可應用于汽車應用中的電池電流測量、BMS絕緣檢測和人機界面，溫度測量領域的帶冷端補償?shù)臒犭娕己蜔崦?a target="_blank">電阻測量，及便攜式儀器儀表和過程控制和工廠自動化。

SGM52410SQ 是一款專為現代傳感器測量應用設計的高精度、高效 24 位模數轉換器（ADC），通過了 AEC-Q100 汽車應用標準，溫度等級為 1，工作溫度范圍為 -40℃ 至 +125℃。它采用符合環保理念的 MSOP-10綠色封裝，具備測量常見傳感器信號所需的所有基本功能，包括可編程增益放大器（PGA）、基準電壓源、振蕩器和高精度溫度傳感器。SGM52410SQ 支持 2V 至 5.5V 的寬電源電壓范圍，非常適合對精度和效率要求嚴格且空間和功耗受限的應用。

SGM52410SQ 的轉換速率高達每秒 960 次采樣（SPS），并具有單周期建立時間。其配備的可編程增益放大器（PGA）支持 ±256mV 至 ±6.144V 的輸入范圍，能夠以高分辨率精確測量大信號和小信號。此外，輸入多路復用器（MUX）可測量?jī)陕凡罘州斎牖蛩穆穯味溯斎?。該器件還配備高精度溫度傳感器，可用于系統級溫度監控或熱電偶冷端補償。

SGM52410SQ 可在連續轉換模式或單次轉換模式下工作。在單次轉換模式下，器件可在轉換完成后自動關斷，顯著降低空閑期間的電流消耗。在連續轉換模式下，其電流消耗僅為 207μA（典型值），這使得 SGM52410SQ 在各種應用中都能實現卓越的性能與能效平衡。

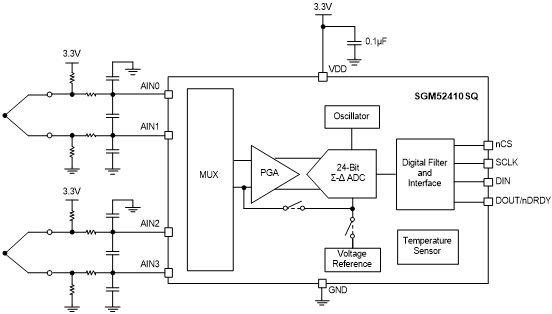

圖 1 采用集成溫度傳感器實現冷端補償?shù)臒犭娕紲y(cè)量應用電路

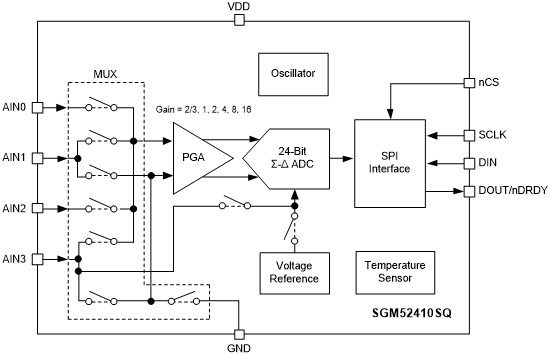

圖 2 SGM52410SQ 功能框圖

我們同步推出器件的工規版本--SGM52410S。此外我們還推出SGM51610SQ（車規級）及SGM51610S（工規級），低功耗、SPI兼容、帶內部基準電壓源和溫度傳感器的16位ADC，SGM52410SQ的低配版本，適合對精度要求不高，更注重成本、功耗和通信簡潔性（如HMI界面、一般溫度監控、電流檢測）的應用。歡迎選購。
