實驗名稱：基于振動濾波器的高精度壓電位移平臺研究的實驗

研究方向：振動濾波器在壓電馬達領域的應用。

實驗?zāi)康模罕狙芯恐荚谏钊胩骄繅弘婑R達中質量和剛度分布對其運動特性的影響機制，首次在壓電馬達領域提出振動質量隔離思想，通過引入振動濾波器可控地調整壓電馬達的質量和剛度分布，以改善駐波型、行波型、慣性沖擊型壓電馬達及壓電位移平臺的運動特性，提高運行效率、解決諧振點漂移、增強重載能力等問題，并從理論或?qū)嶒?yàn)角度闡述基于振動濾波器的振動質量隔離方法的工作機制。

測試設備：ATA-2168高壓放大器、信號發生器、示波器、激光位移傳感器、自制渦流位移傳感器等。

圖1：實驗測試平臺

實驗過程：

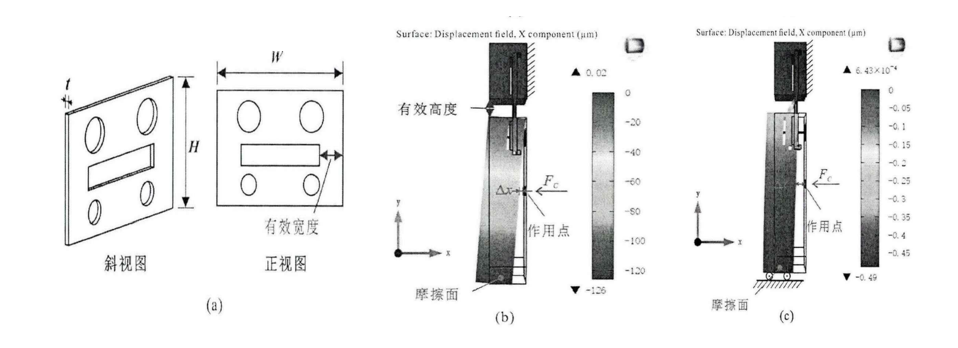

圖2：柔性鉸鏈結構設計

基于振動濾波器的高精度壓電位移平臺實驗中，首先設計對照實驗，將原滑塊分為主動滑塊與被動滑塊并通過柔性鉸鏈連接，構成基于振動濾波器的移動臺，另一組為參考移動臺，兩者均放置于V形槽導軌上，通過銅-石墨直線軸承保證壓電致動器沿長度方向運動，利用可調整底座調節預緊彈簧變形以優化預緊力。實驗時，由信號發生器生成階躍、方波等驅動信號，經功率放大器推動后作用于壓電致動器，通過示波器監測驅動電壓，采用激光位移傳感器測量移動臺位移，后期納米級定位測試改用自制渦流位移傳感器。通過改變驅動信號波形（如方波、鋸齒波、尖脈沖波）和摩擦力大小，記錄移動臺階躍響應、連續運動特性等數據，結合四階Runge-Kutta法求解動力學模型，分析振動濾波器對平臺速度、重載能力及定位精度的影響。

實驗結果：

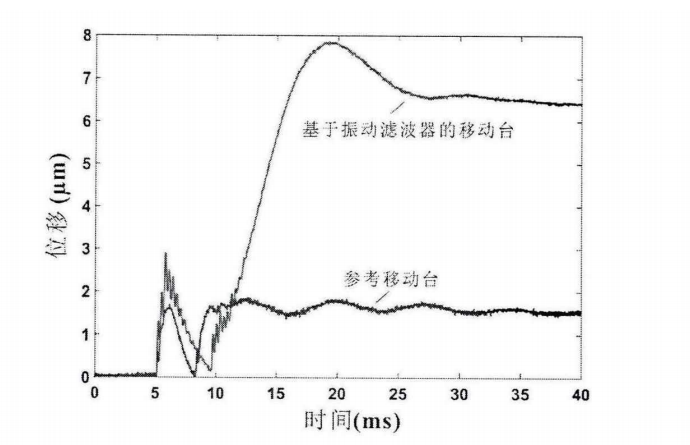

圖3：移動臺的階躍響應

圖4：移動臺階躍響應與驅動電樂的關系

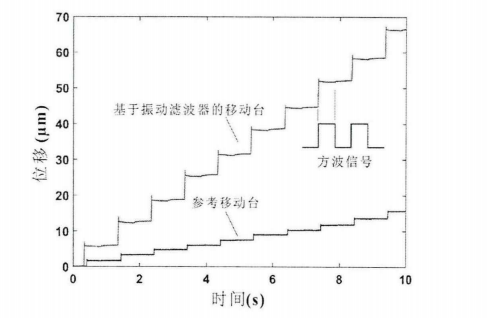

圖5：移動臺的連續運動特性

基于振動濾波器的高精度壓電位移平臺實驗結果表明，該平臺在繼承參考平臺驅動電源成本低廉、結構緊湊、納米級定位能力（10nm量級）等優點的基礎上，速度和重載能力顯著提升：階躍響應中最終位移達6.5μm，約為參考平臺的4倍，拖動大質量負載時移動效率提升明顯；連續運動測試中，方波驅動下速度更快，且通過調整驅動信號波形（如尖脈沖波）可減少位移過沖；動力學模型計算驗證，1.5倍摩擦力下平臺正向位移增大，柔性鉸鏈設計雖降低整體剛度但通過優化可平衡剛度與隔離效果，實現了在不影響納米級定位精度的前提下，有效提升平臺運動性能的目標。

放大器在該實驗中發揮的效能：在基于振動濾波器的高精度壓電位移平臺實驗中，功率放大器發揮了關鍵效能：其將信號發生器生成的驅動信號進行功率放大，使低功率電信號轉化為足以驅動壓電致動器的高功率信號，確保壓電堆能產生足夠的機械位移以推動平臺運動。通過穩定放大階躍、方波等驅動信號，放大器保障了壓電致動器對驅動信號的準確響應，進而使平臺在實驗中實現了速度和重載能力的提升，為驗證振動濾波器對平臺運動特性的改善提供了可靠的功率支撐。

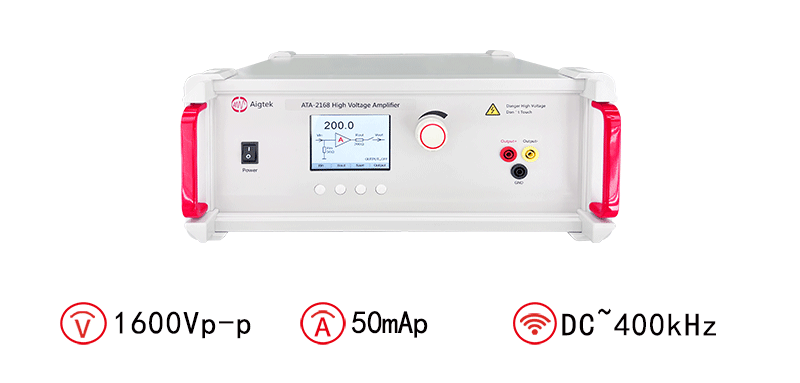

安泰ATA-2168高壓放大器：

圖：ATA-2168高壓放大器指標參數

本文實驗素材由西安安泰電子整理發布。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、功率信號源、計量校準源等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
