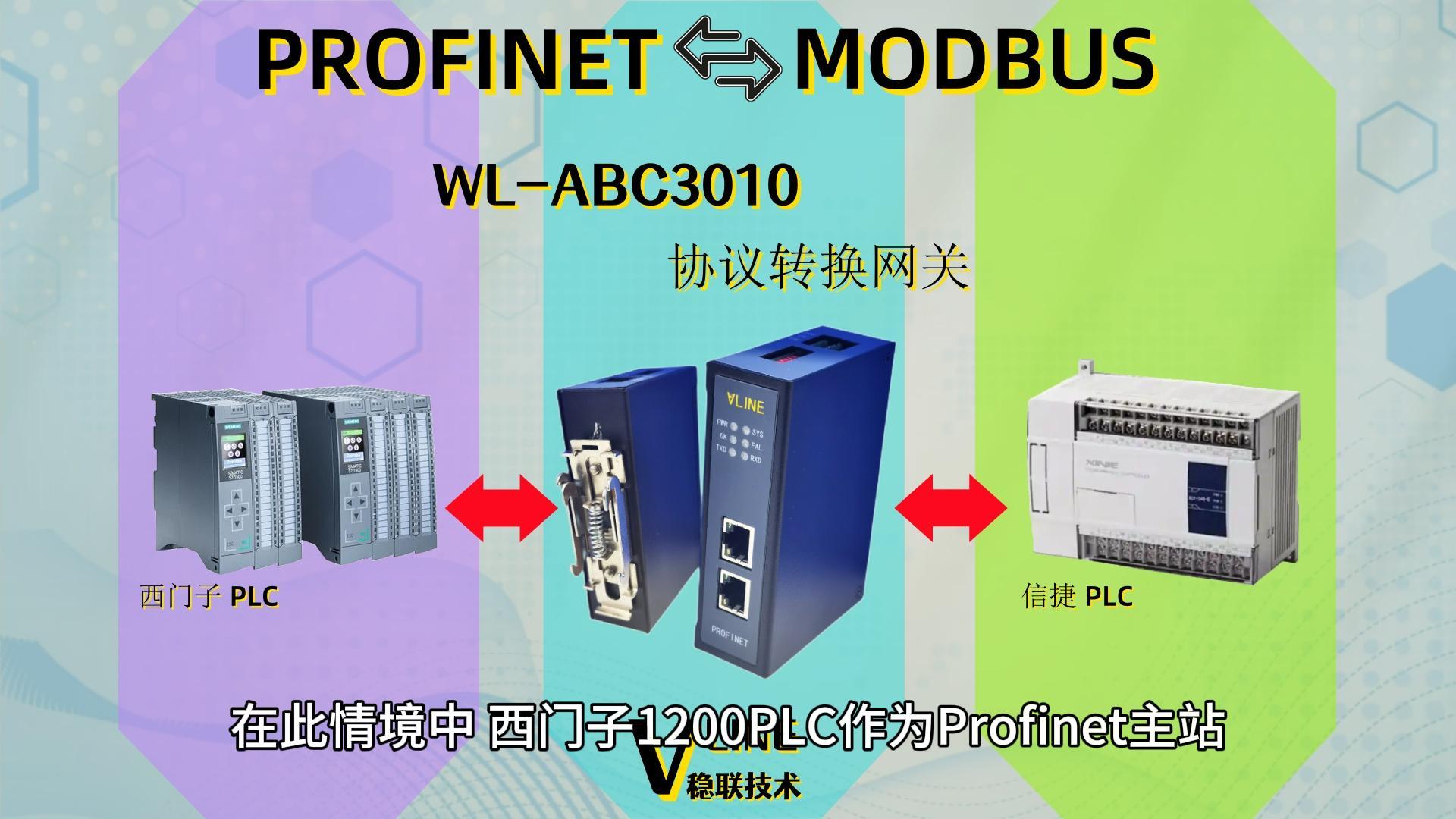

本案例主要針對穩聯技術Modbus轉Profinet網關與信捷PLC連接的配置情況展開研究。在此情境中，西門子1200PLC作為Profinet主站，信捷PLC作為Modbus從站，二者依托網關實現通信轉換。

配置過程：

首先配置信捷PLC作為從站

一、PLC準備：

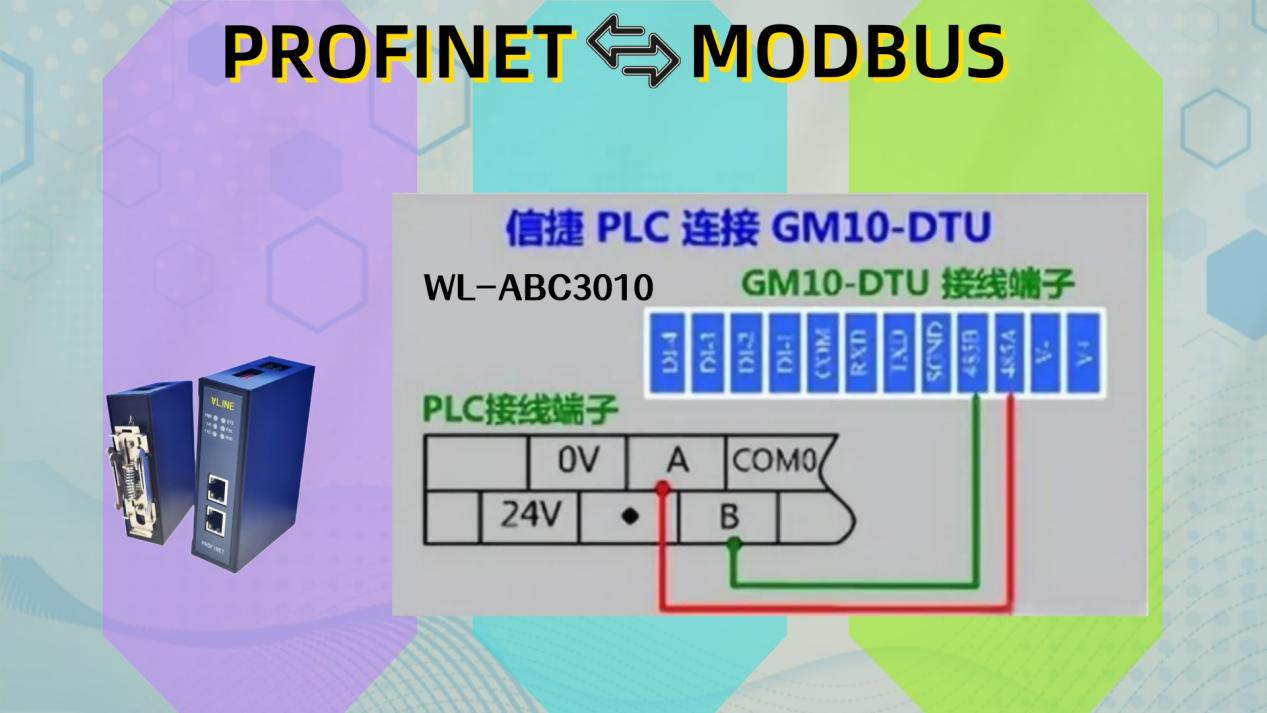

PLC連接電源（注意電源是24VDC還是220VAC），將編程電纜插上PLC的COM1口，另一端連電腦的COM口（或是USB-232線），PLC的485串口(COM2口A/B端子）連接到遠程DTU的485A和485B接線端子。

二、PLC的modbus遠程從站創建

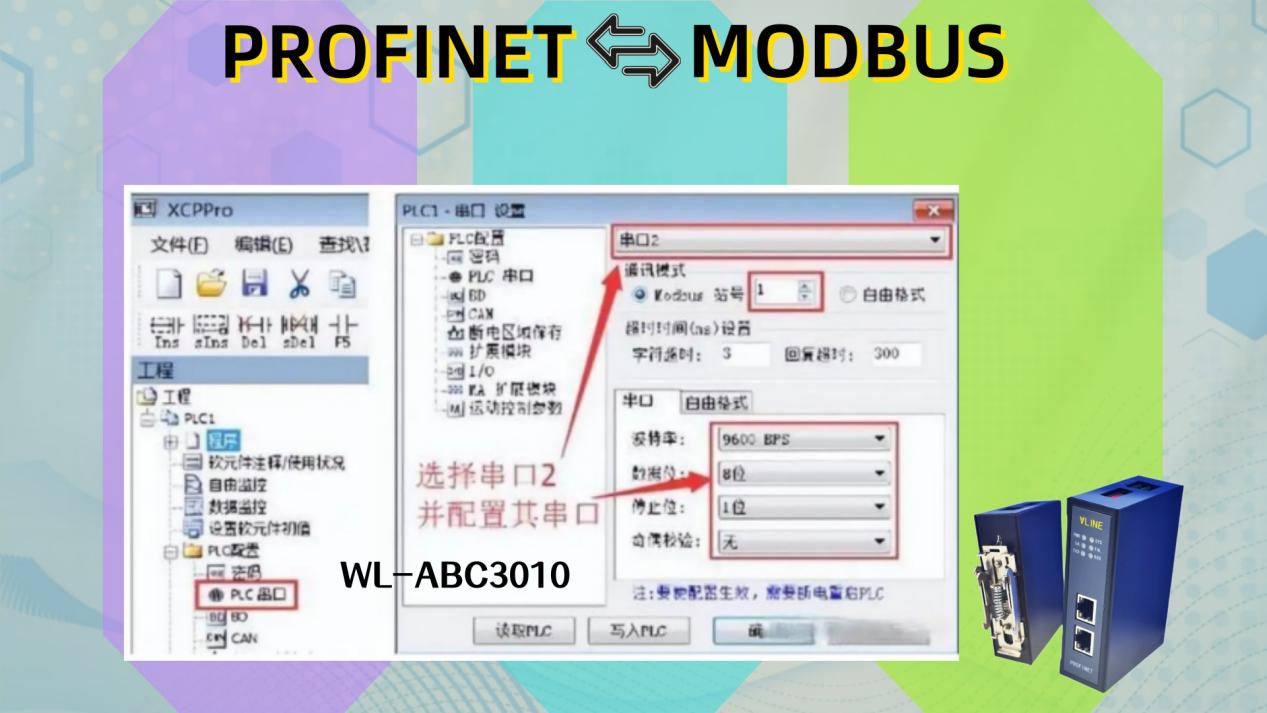

開啟《XC系列編程工具》編程軟件，點擊界面右上方“文件”選項并選擇“創建新工程”。于彈出窗口中擇取適配的PLC型號，此次選定型號為“XC3-24”。進入軟件后，在左側功能框點擊“PLC串口”，彈出“PLC1-串口設置”對話框，詳情如下：選擇“串口2”，Modbus站號默認設為1，將串口參數調整為9600/8/1/無。

在完成上述操作之后，信捷可編程邏輯控制器（PLC）的Modbus從站功能便已構建完畢。此刻，需執行“寫入PLC”操作，把配置數據寫入到與之連接的PLC當中。

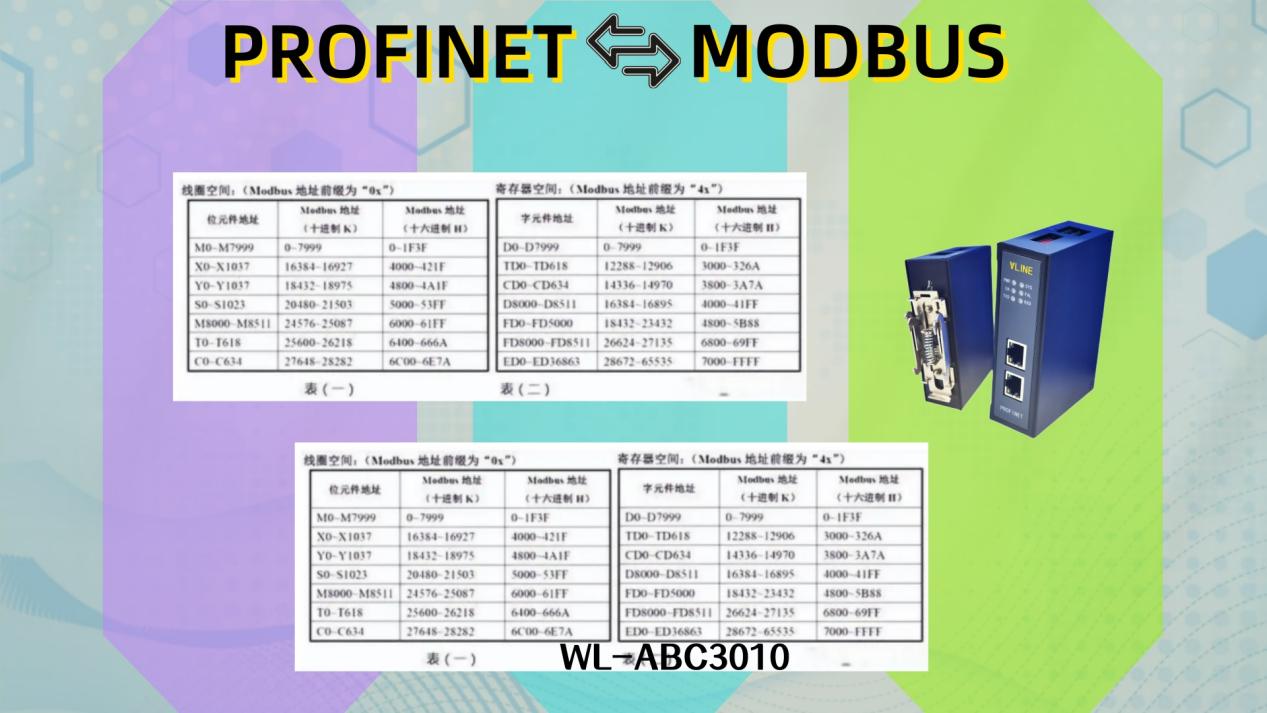

需要指出的是，信捷PLC已集成Modbus協議集合，具備支持Modbus協議通訊的主、從機模式的能力，并且已對其內部寄存器與Modbus寄存器進行了對應設置，本次操作選用的是其從站模式。可編程控制器內部元件編號與對應的Modbus地址編號如下呈現：

注意：在PLC程序下載結束后，務必重啟，配置才會產生效力。

網關配置：

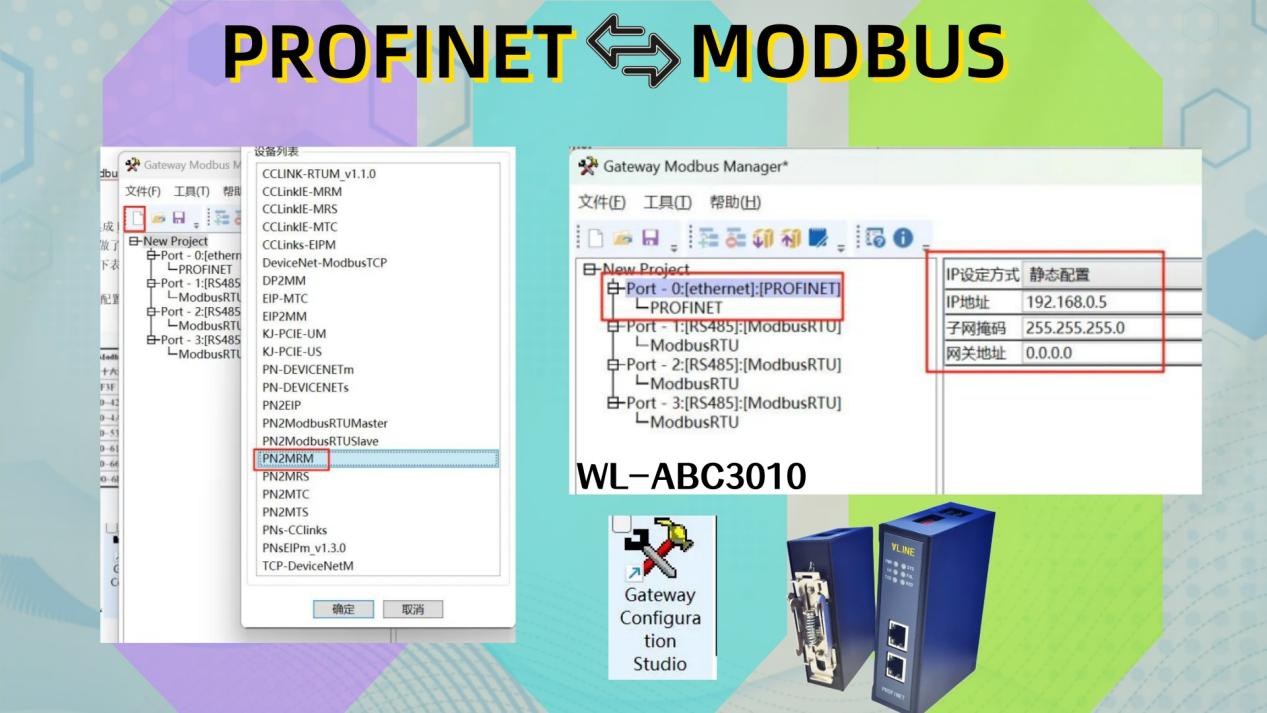

開啟網關配置應用程序，新創建一個項目“”，點擊“新建”功能項，選擇PN2MRM3。PORT0針對Profinet參數（涵蓋設備名稱與IP地址，新版本已調整為通過Profinet主站予以分配）開展網關設置工作。

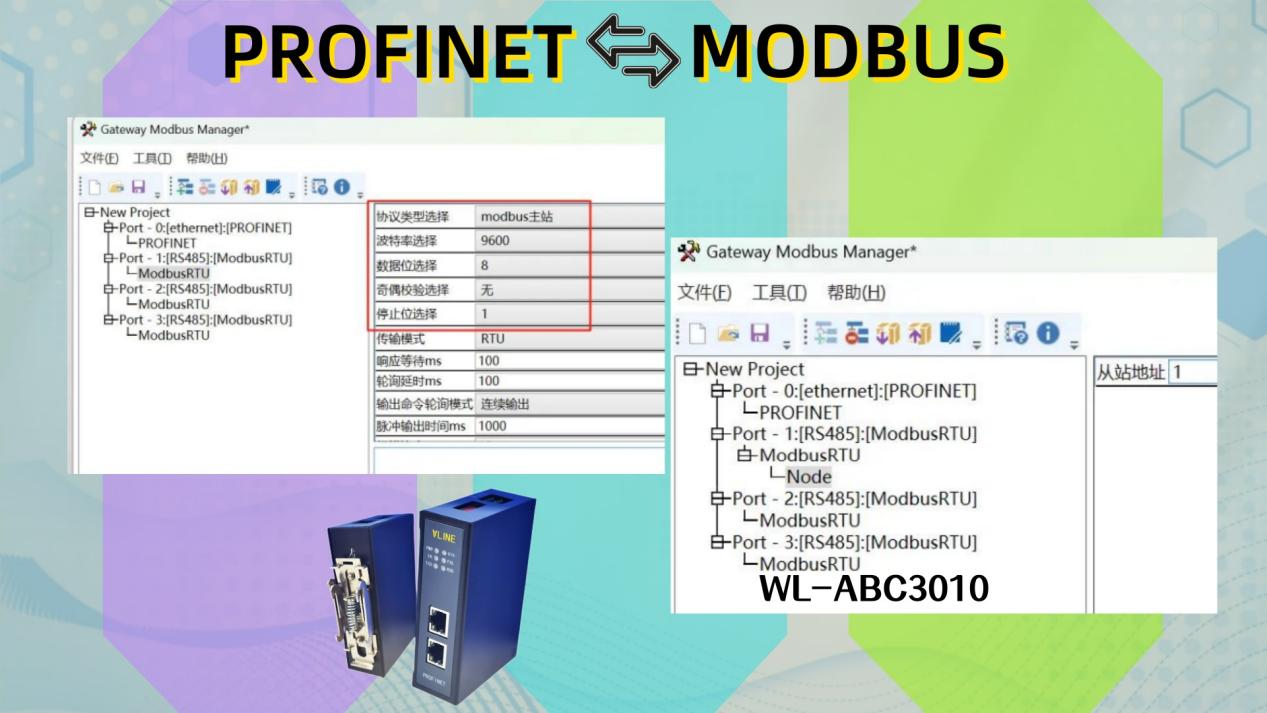

實施網關Modbus側配置參數的設定操作。其中，首先要設定的是485參數，該參數包含波特率、數據位、奇偶校驗等方面。由前文可知，PLC波特率設定為9600，數據位為8位，停止位為1位，且無校驗，網關參數采用默認設置即可。系統配置時，需額外添加新的從站地址并設為1，以保證通信網絡節點準確識別和交互信息。

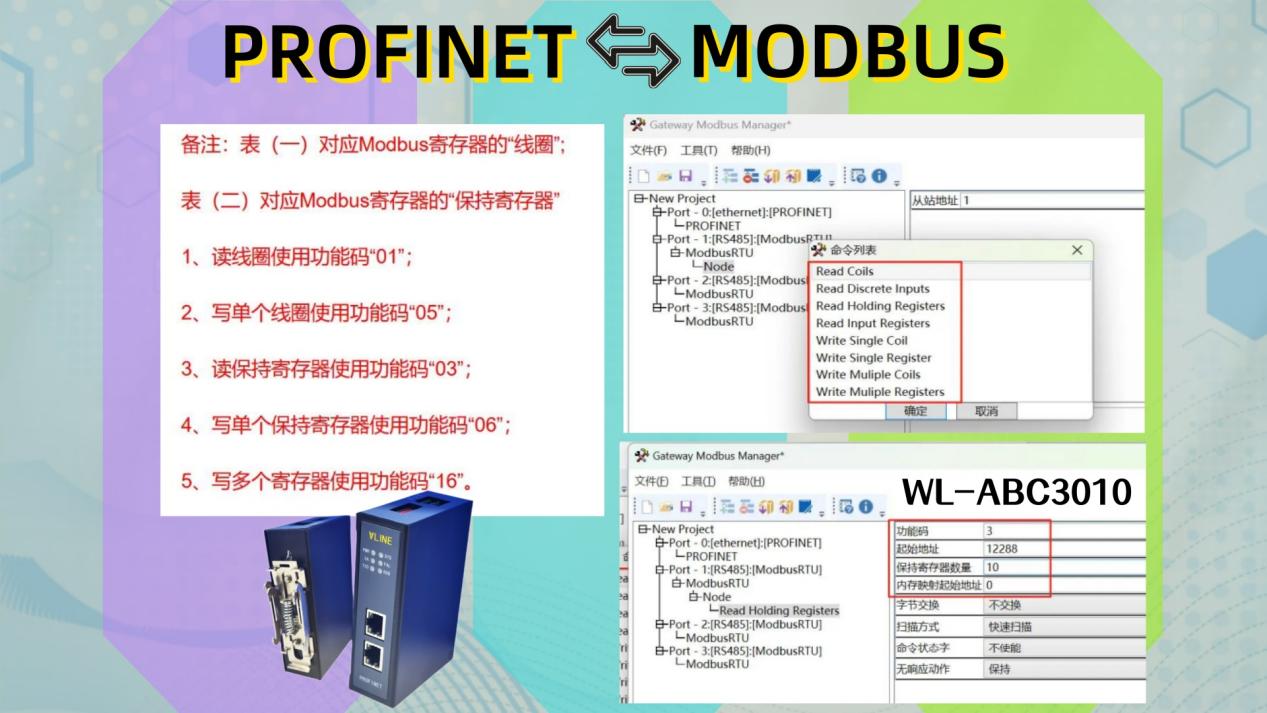

通過執行右鍵操作來添加功能碼，可編程邏輯控制器（PLC）作為從站，具備對功能碼01、03、05、06以及16的支持能力。實施添加特定功能碼，例如功能碼03，以執行保持寄存器的讀取操作。應當準確無誤地填寫對應寄存器的地址和數量。

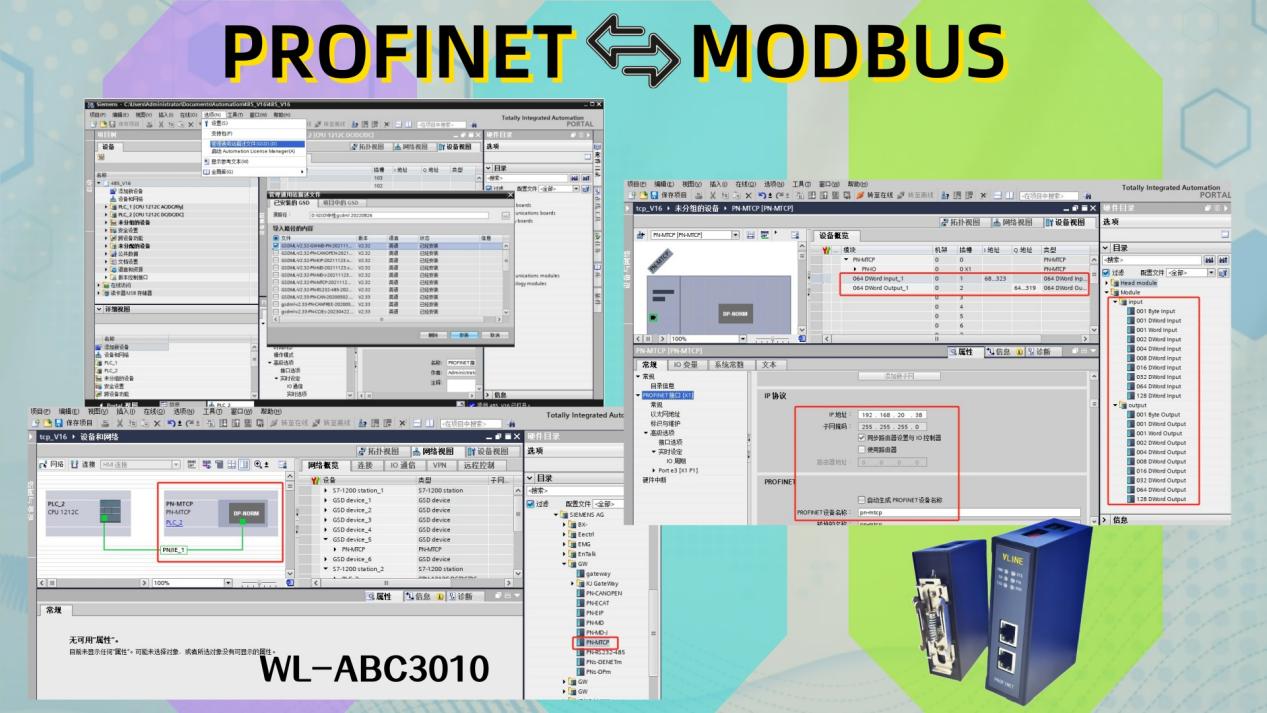

開啟Profinet組態軟件，導入網關GSD文件，添加網關模塊，設定設備名稱和IP地址，最后對Profinet側的輸入輸出長度及地址進行設置，確保其與Modbus數據長度相契合。

確認無誤后將組態下載進入PLC并將從站設備名稱及IP分配給網關即可。
