在碳中和目標推動下，太陽能發電系統正迅速普及。其中，微型太陽能逆變器作為分布式光伏系統的核心部件，對效率、可靠性和體積都提出了極高要求。尤其是在高溫、高濕、高輻照的復雜戶外環境中，其內部功率器件的性能會影響系統的發電效率和壽命。

微型太陽能逆變器通常直接安裝在光伏組件背面，工作環境惡劣，對元器件的高溫耐受性、開關損耗和可靠性都提出了嚴峻挑戰。尤其是在MPPT(最大功率點跟蹤)和DC-AC轉換環節中，MOS需頻繁開關，其導通損耗、開關特性以及二極管的反向恢復性能，直接影響整機效率和發熱情況。

MDD推出的MDDG10R04P，100V N溝道增強型功率MOS，有優異的電氣性能和可靠性，成為微型太陽能逆變器中的理想開關器件，幫助系統實現更高轉換效率和更長的使用壽命。

應用場景

微型太陽能逆變器

傳統MOSFET在高溫環境下導通電阻上升明顯，開關速度慢，反向恢復電荷(Qrr)大，容易導致效率下降和EMI問題。而MDDG10R04P通過屏蔽柵技術和優化的工藝設計，有效解決了這些痛點。

核心性能優勢

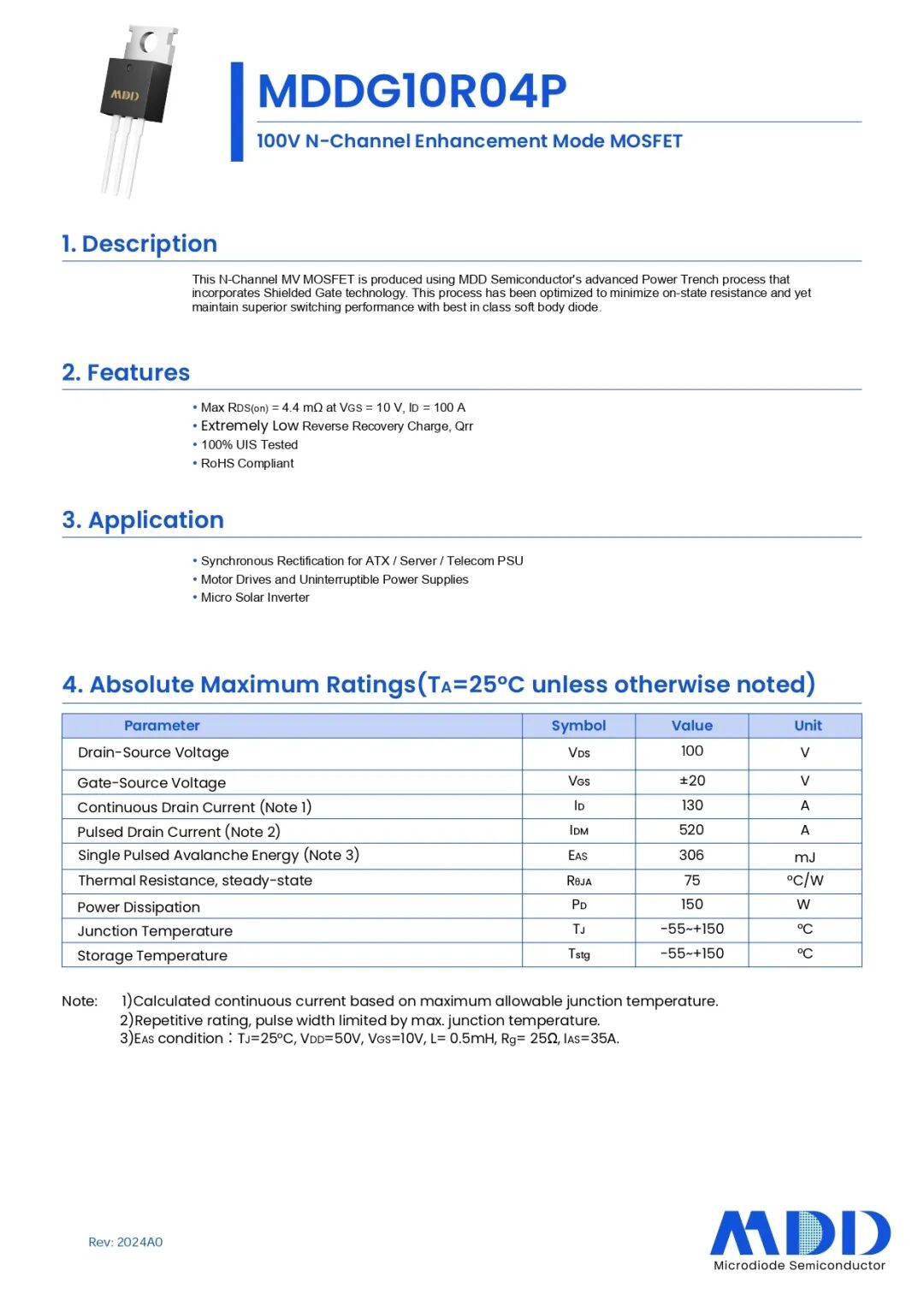

MDDG10R04P

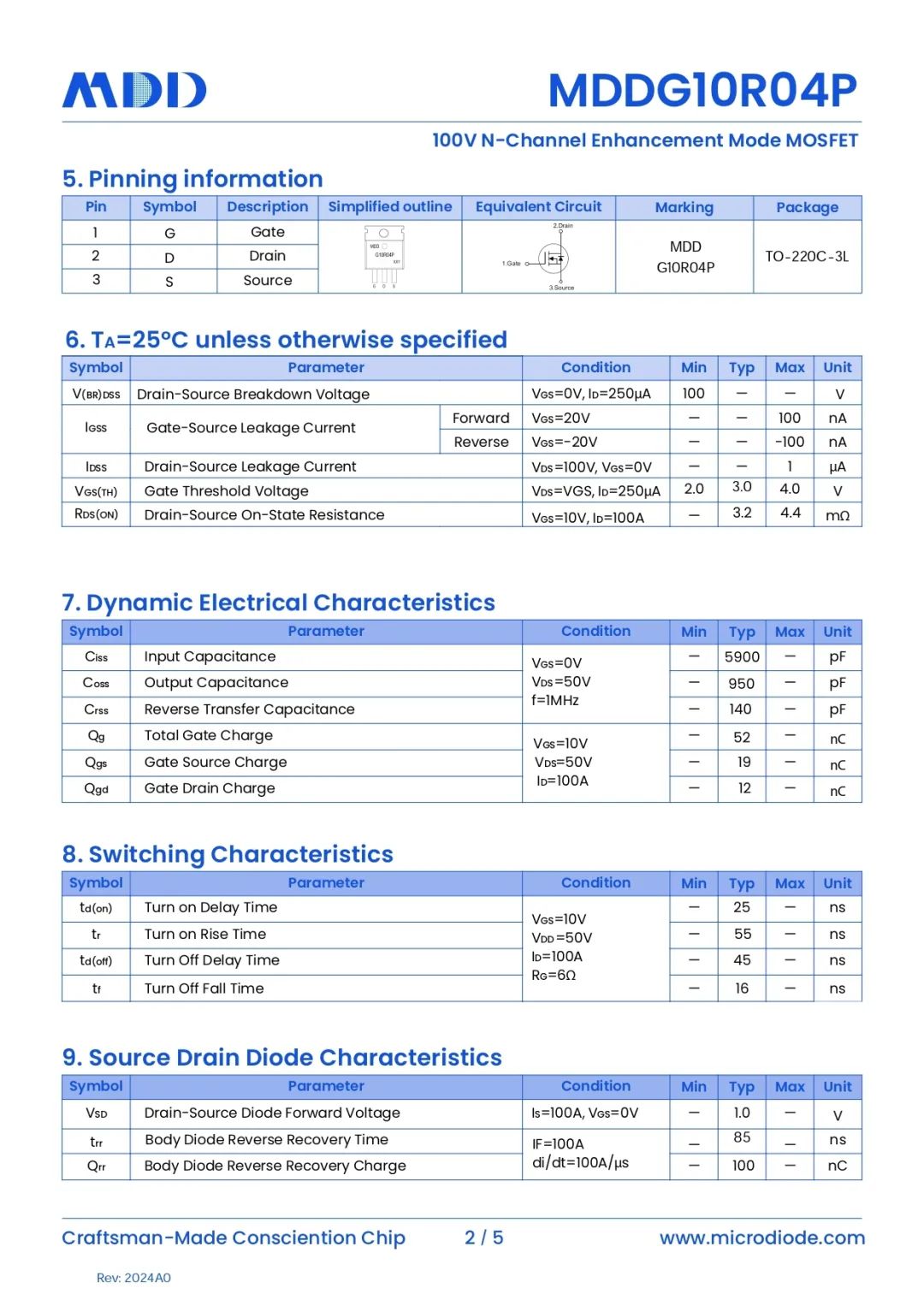

01 極低的導通電阻

在VGS=10V、ID=100A的條件下，RDS(ON)最大僅為4.4 mΩ，典型值低至3.2 mΩ。這意味著在相同電流下導通損耗更小，系統溫升更低，尤其適用于高溫環境下的持續運行。

02 優異的開關性能

開關延遲時間短(開啟≈25ns，關閉≈45ns)，上升/下降時間快(tr≈55ns，tf≈16ns)

低柵極電荷(Qg≈52nC)，驅動簡單，可降低驅動電路損耗。

03 出色的體二極管特性

反向恢復電荷(Qrr)僅為100nC;

反向恢復時間短至85ns;

顯著降低反向恢復損耗和EMI干擾，適用于高頻整流和同步整流應用。

04 高可靠性設計

100%經過UIS測試，抗雪崩能力強;

工作結溫范圍-55℃至+150℃，適應戶外嚴苛環境;

符合RoHS標準，滿足環保要求。

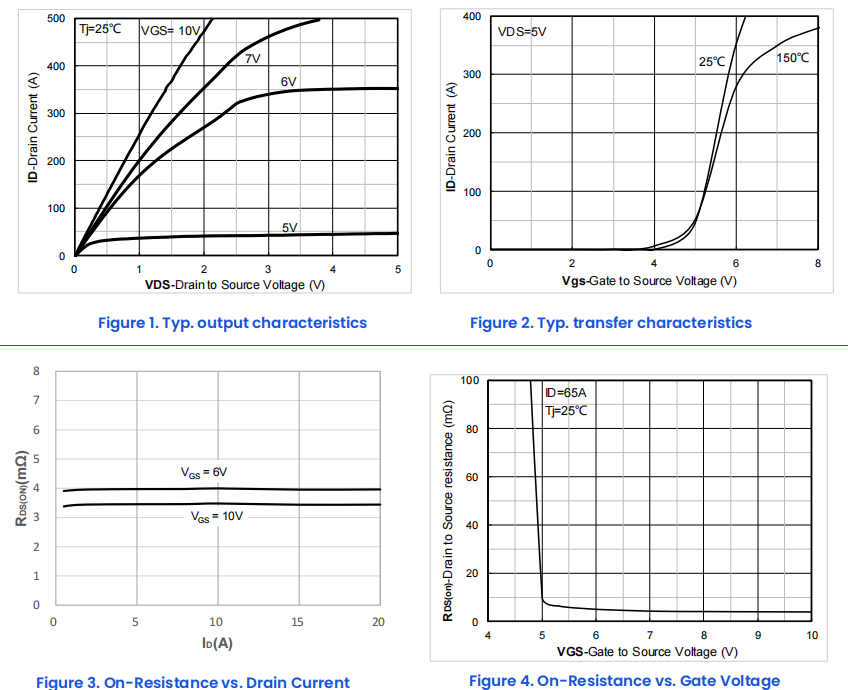

電性曲線圖

在微型太陽能逆變器中，MOSFET常用于Boost升壓電路和全橋/半橋逆變拓?fù)洹DDG10R04P憑借自身具備的：高效率轉換、更小的散熱設計、高可靠性、良好的EMI特性，保障了電路平穩運行。

選型推薦

除MDDG10R04P外，MDD還新推出一系列MOS針對不同的應用場景，提供多封裝如TOLL、PDFN3*3、PDFN5*6、TO-220C-3L、TO-252、TO-263、SOP-8、SOT-26、SOT-23等，以滿足各行業匹配需求
