該TLC59211是一款8位LED和螺線管驅動器，專為5 V設計 VCC操作。

該TLC59211的特點是在 –40°C 至 85°C 范圍內工作。
*附件：tlc59211.pdf

特性

• DMOS 流程
• 高壓輸出 （V ds = 30 V）
• 每個通道的輸出電流（ids最大值 = 200 mA）
• 閂鎖性能超過 250 mA，符合
  JEDEC 標準 JESD-17
• ESD 保護超過 JESD 22
  • 2000-V 人體模型 （A114-A）
  • 200V 機器型號 （A115-A）
  • 1000V 充電設備型號 （C101）
• LED驅動器應用
• 輸出箝位二極管（寄生）

參數

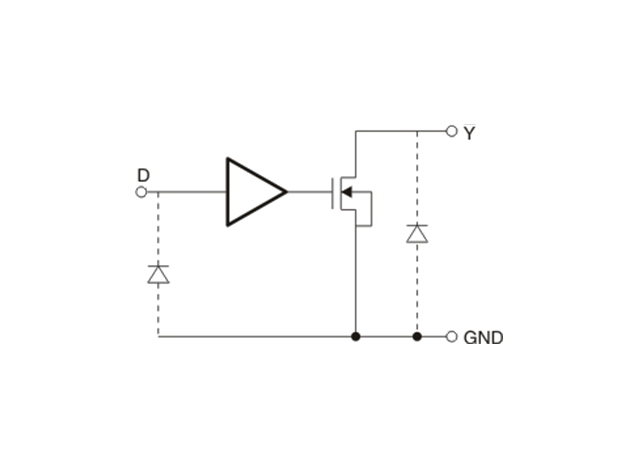

方框圖

?1. 產品概述?
TLC59211是德州儀器（TI）推出的8位并行LED/螺線管驅動芯片，專為5V供電系統設計，工作溫度范圍-40°C至85°C。核心特性包括：

• DMOS工藝，支持高壓輸出（Vds=30V）
• 每通道最大灌電流200mA
• 抗閂鎖能力超過250mA（符合JESD-17標準）
• 強ESD防護（2000V人體模型/1000V充電設備模型）

?2. 關鍵參數?

• ?電氣特性?：
  • 供電范圍：3V至5.5V（推薦4.5V-5.5V）
  • 輸出導通電阻：3.5Ω（典型值@100mA）
  • 開關延遲：低至高電平轉換時間180ns（典型值@5V）
• ?熱性能?：
  • PDIP封裝熱阻：54.4°C/W（結到環境）
  • 多通道同時工作時需降額使用（見圖1/5輸出電流-占空比曲線）

?3. 應用設計?

• ?典型電路?：與74系列移位寄存器（如SN74LV595A）配合驅動LED陣列，通過控制輸入位模式實現動態顯示。
• ?布局建議?：
  • 陰極走線需滿足200mA電流承載能力
  • 提供VCC去耦和GND散熱過孔（參見圖6布局示例）

?4. 封裝選項?

• 20引腳PDIP（N）封裝：24.33×6.35mm
• 20引腳TSSOP（PW）封裝：6.50×4.40mm
