日本航空電子工業(JAE)現已開發并正式銷售支持多種電路結構配置的防水型信號分支連接器“HB07系列”，該系列可廣泛應用于工程機械、農業機械、特種車輛及其他各類工程相關車輛的電源線束及信號分支連接。

01概要

在工程機械、農業機械、特種車輛及其他各類工程相關車輛中，用于傳感器、燈具、指示燈等電源和信號連接的電纜通常需要多路分支處理。通常情況下，會將線纜進行拼接處理(將電纜互相連接)，并使用帶膠熱縮管來完成線束制作。然而這種手工作業的差異，容易導致接觸電阻增加或防水性能不良。同時，由于需要將拼接部分纏繞在主線束上，這會使得主線束變粗，從而影響機體內部布線的靈活性，這些都是需要解決的課題。

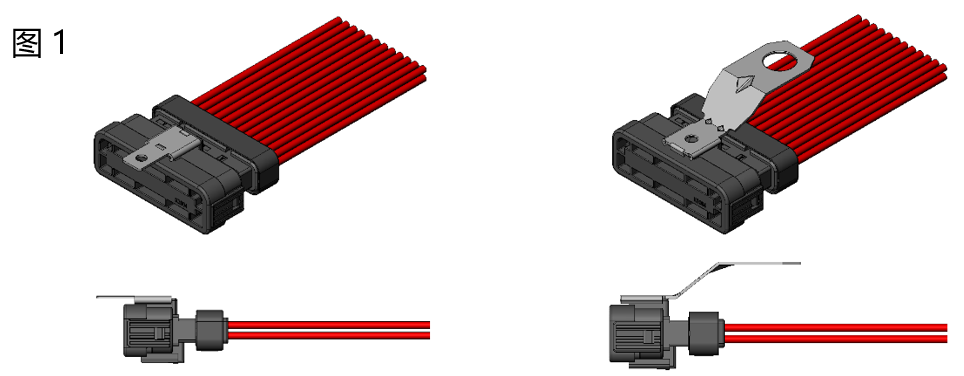

在此背景下，本公司開發出了可支持多種電路結構配置的防水型信號分支連接器“HB07系列”并正式對外銷售。通過將電纜分支部分替換為HB07系列，可以將接觸電阻控制在一定水平，并確保符合IP68等級標準的防水性能。此外，本產品的夾子可以任意方向安裝于內外兩側(圖1)，可在線束外固定于機體各部位的掛鉤上，因此能夠有效控制主線束的粗細，并提升整體布線的靈活性。

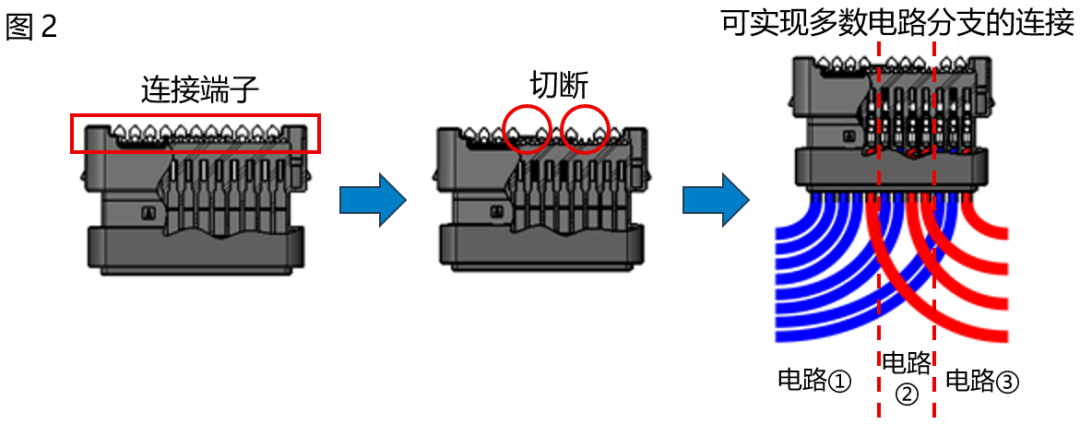

本產品有24針(12針連接端子×2排)和12針(12針連接端子×1排)兩種類型?？蛻艨梢愿鶕?jù)電路結構，在所需電纜數量的位置切斷連接端子，從而制作分支線束。通過這種方式，可以將多個電路結構(如1個電源→2個、2個電源→2個)的線束分支部分連接到單個連接器中，從而支持多樣化的電路結構配置。(圖2)

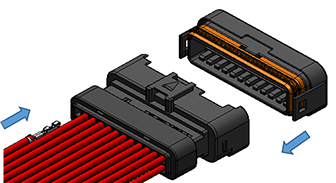

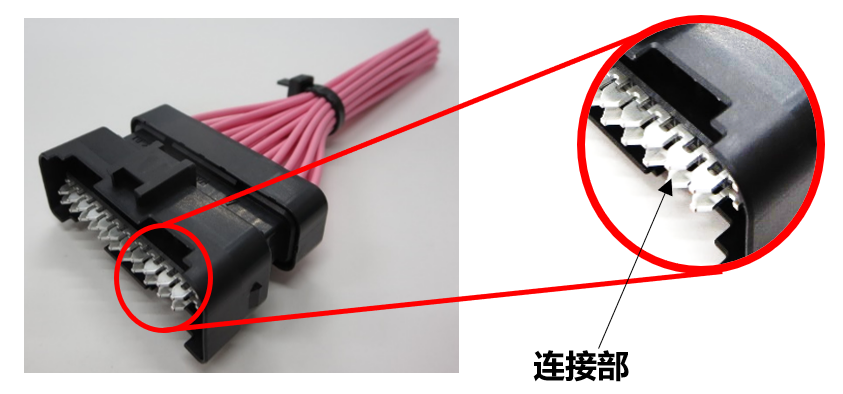

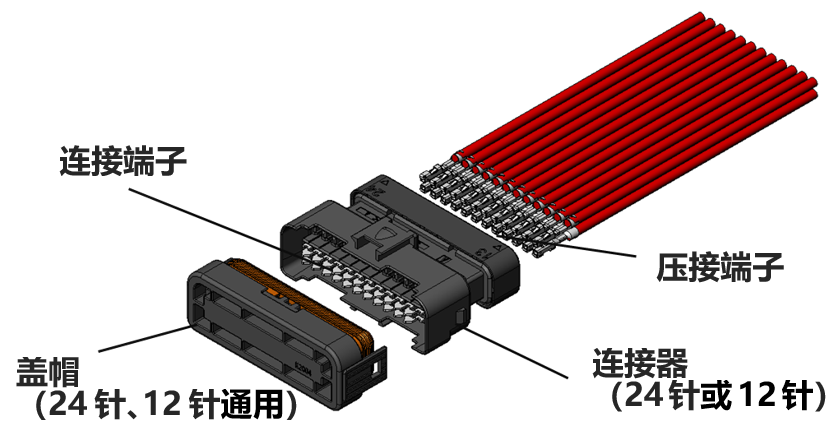

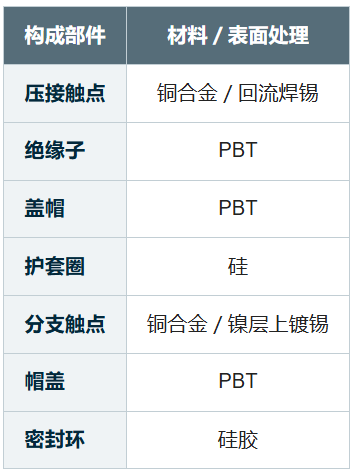

02產品結構

03特點

可支持多種分支變體產品

IP防護等級符合IP68標準(浸水2m)

針數：24針、12針(連接端子可按需切斷使用)

適用電線：0.5～1.25mm2(AWG#20～#16)包層外徑(含公差)φ1.5～2.9mm

可安裝連接器固定用夾子的結構

04適用市場

工程機械、農業機械、特種車輛及其他各類工程相關車輛的車身線束電源、信號分支連接

替代各類產業設備端子臺(具備防水性能，可用于控制BOX外部進行連接)

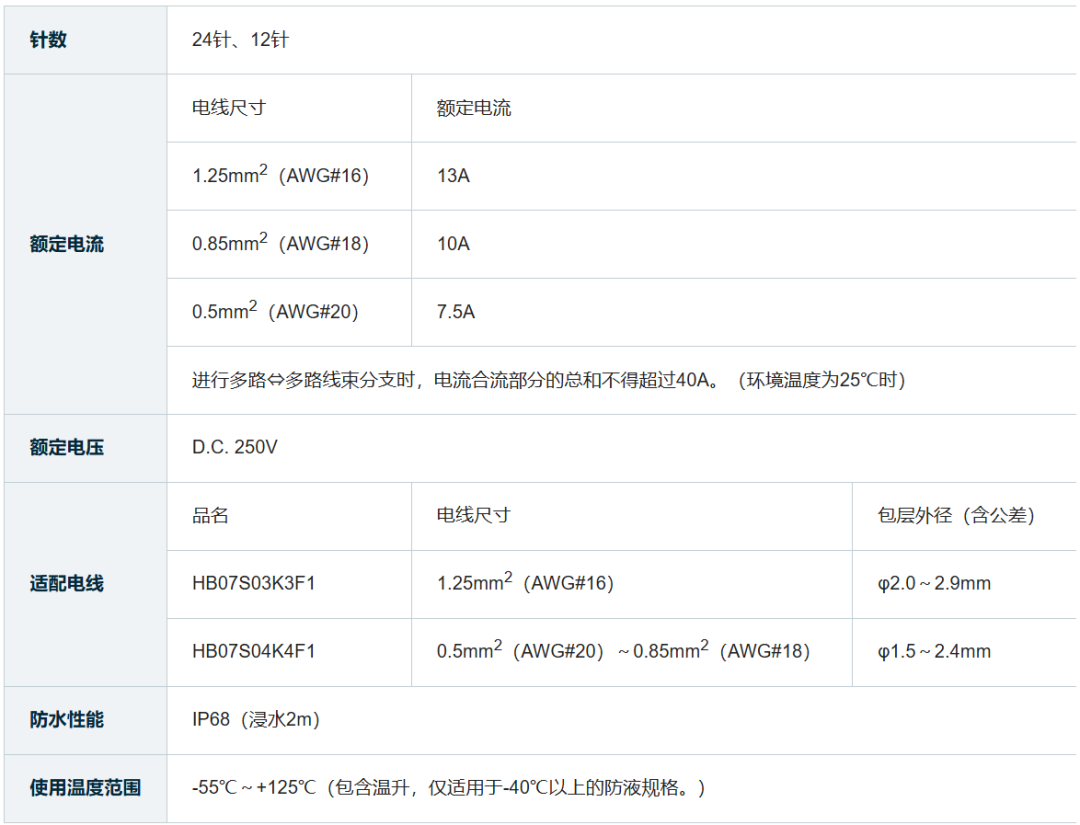

05一般規格
