日本航空電子工業(JAE)在其符合USB Type-C標準的基礎上，在原有“DX07系列”產品中新增了垂直插座連接器，并且正式對外銷售。該連接器設有導引結構，可更輕松實現與插頭連接器嵌合，從而提高了連接可靠性和操作效率。

01概要

作為一種標準接口，USB Type-C 連接器作為外部接口被廣泛應用于個人電腦、智能手機、移動設備、視聽設備和游戲機等各種設備。近年來，用于多功能打印機(MFP)和 POS 終端等設備內部單元之間的連接也在不斷增加。在此背景下，我們本次新增了可用于設備內部連接的垂直插座連接器，顯著提高內部接線的工作效率。

此次銷售的“DX07系列”是帶有導引結構的垂直插座連接器，其嵌合面有助于更加便捷插入，從而顯著減低設備內部的布線工時，這有助于提高工作效率和便利性。另外，該產品還支持基于USB3.2的高速傳輸和USB PD EPR(最大240W(5A/48V))，并采用了在以往產品中得到廣泛認可的且耐久性優異的鎖定結構，非常適合用于設備內部連接和外部接口。

本公司自初始階段就深度參與USB Type-C連接器標準的探討和確立，為規格標準化做出了貢獻。目前“DX07系列”涵蓋并銷售多種類型的插座連接器、插頭連接器、線束等產品。我們還將進一步擴充“DX07系列”的產品陣容，以滿足廣大客戶的多樣需求。

*“USB Type-C”為美國USB-IF協會的商標

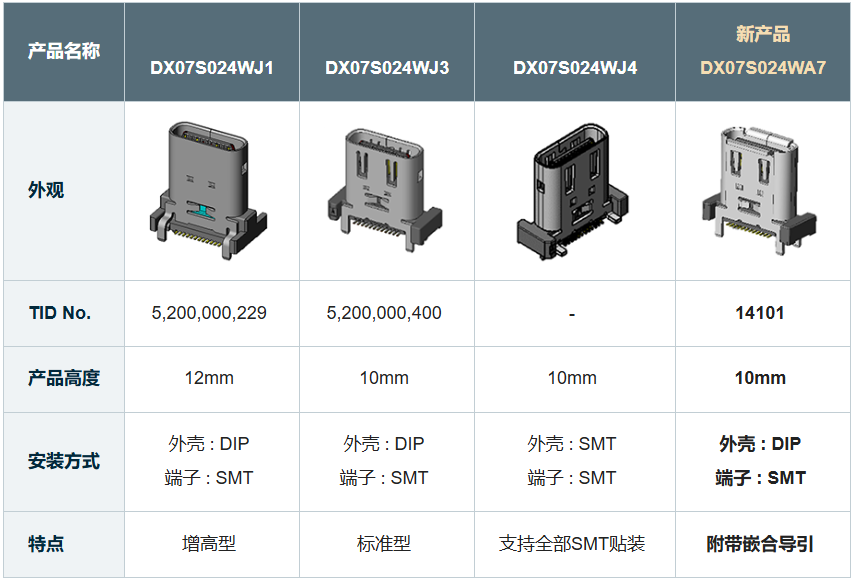

垂直型變型產品

02特點

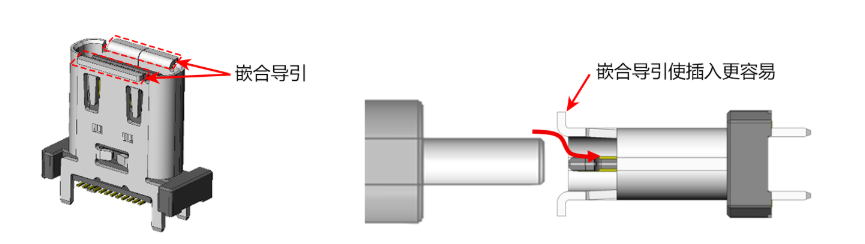

嵌合導向結構更容易插入組裝

符合符合通用串行總線 Type-C 電纜和連接器規范 2.4 修訂版(Universal Serial Bus Type-C Cable and Connector Specification Revision 2.4)

支持USB PD EPR(最高240W(5A/48V))

支持10Gbps×2(20Gbps)高速傳輸(符合USB 3.2標準)

允許正反面任意盲插

具有優異耐久性的鎖定結構

03通用設備及市場

顯示器、MFP(多功能打印機)、移動電源(USB充電塢)、壁式插座(內置充電用USB插座)等

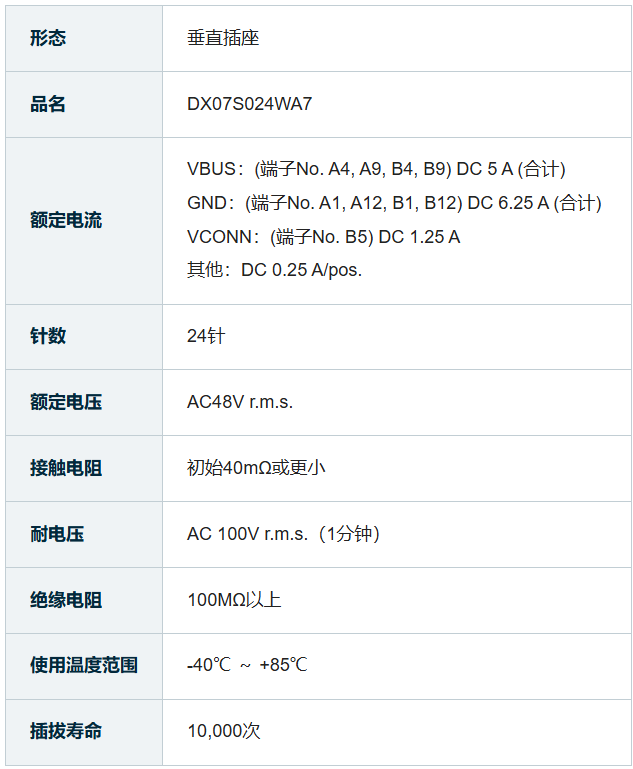

04一般規格
