該TPS60255是一款高效、恒頻電荷泵DC/DC轉換器，采用1×和1.5×轉換，以最大限度地提高輸入電壓范圍內的效率。通過使用自適應 1×/1.5×電荷泵模式和極低壓差電流調節器，該TPS60255實現了整個單節鋰電池系列的高效率。保護功能包括軟啟動、過流限制、熱關斷和過壓檢測。該器件自動檢測并從控制回路中移除未使用的電流吸收器。

該器件驅動六個 25 mA 電流吸收器和一個 80 mA 電流吸收器。這些電流穩壓器由三個獨立的亮度寄存器和五個使用單線接口 （EasyScale?） 的 ON/OFF 位進行編程。這為便攜式設備中的各種照明控制提供了靈活的應用。
*附件：tps60255.pdf

特性

• 2.7 V 至 6.0 V 輸入電壓范圍
• 1×和1.5×電荷泵
• 在 1× 和 1.5× 模式之間自動切換
• 750 kHz電荷泵頻率
• 七個單獨穩壓的WLED電流吸收器
• 用于調光和開/關控制的單線接口
• 25 mA 最大 LED 電流，用于六個電流吸收器
• 一個 80 mA 電流吸收器
• 開放 WLED 檢測
• 內置軟啟動和電流限制
• 16引腳、3 mm×3 mm QFN封裝
• 應用
  • 手機
  • 便攜式導航顯示器
  • 多顯示器手持設備

參數

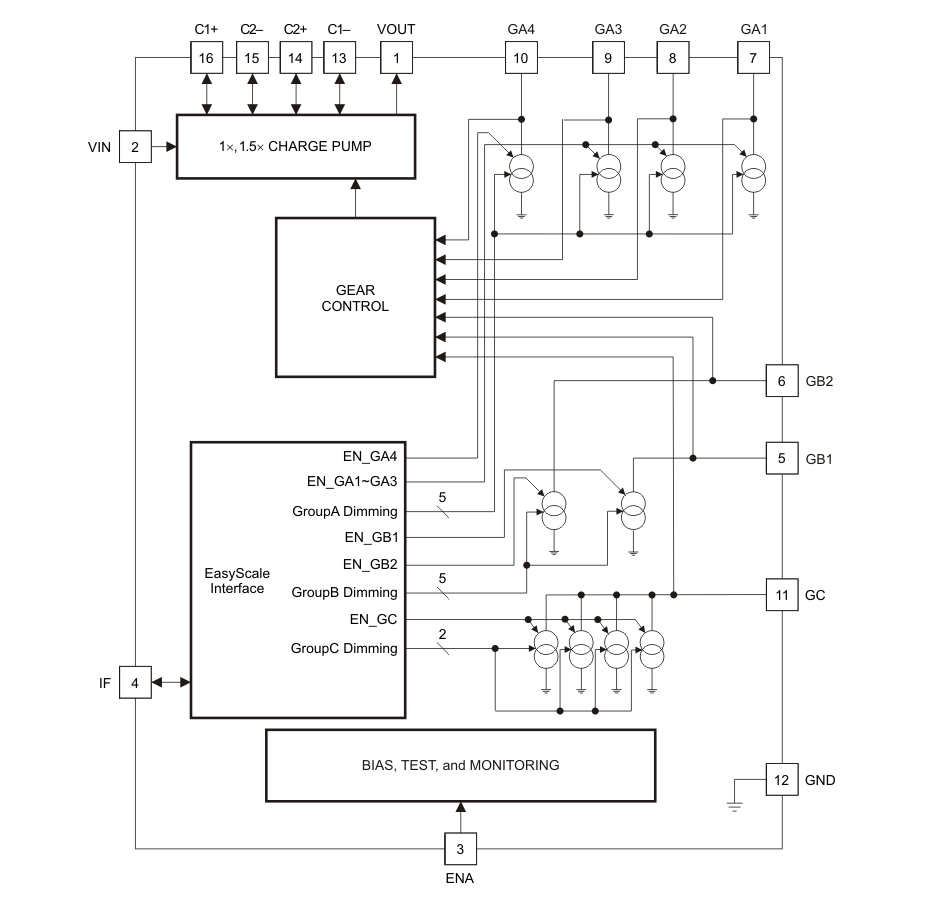

方框圖

1. 產品概述?
TPS60255是德州儀器（TI）推出的一款高效率電荷泵DC/DC轉換器，專為驅動7路白光LED（WLED）設計，適用于便攜式設備的背光照明。

• ?輸入電壓范圍?：2.7V至6.0V，適配單節鋰電池應用。
• ?工作模式?：支持1×和1.5×電荷泵模式，根據負載自動切換以優化效率。
• ?輸出能力?：6路25mA電流源 + 1路80mA電流源（共7路獨立可調LED驅動）。

?2. 核心特性?

• ?自適應模式切換?：通過監測LED陰極電壓自動選擇1×或1.5×模式，確保電流穩定。
• ? 單線控制接口（EasyScale?） ?：支持亮度調節（32級）和開關控制，簡化系統設計。
• ?保護功能?：軟啟動、過流限制、熱關斷及開燈檢測（自動禁用未連接LED的通道）。
• ?高集成度?：僅需4個外部電容（1μF飛行電容 + 4.7μF輸出電容），采用3mm×3mm QFN封裝。

?3. 典型應用場景?

• ?手機?：主/副顯示屏背光、鍵盤燈（如翻蓋機、滑蓋機、直板機）。
• ?便攜導航設備?：多屏顯示驅動。
• ?相機閃光燈?：80mA通道支持弱光補光。

?4. 關鍵性能參數?

• ?效率?：典型值>90%（1×模式），1.5×模式下效率曲線平緩（見圖2）。
• ?開關頻率?：750kHz，降低外部元件尺寸。
• ?匹配精度?：LED電流匹配誤差±2%（組內）、±5%（組間）。

?5. 設計要點?

• ?電容選型?：推薦X5R/X7R陶瓷電容（1μF飛行電容 + 4.7μF輸出電容）。
• ?布局優化?：需將芯片底部散熱焊盤連接至PCB地平面以提升散熱。
• ?接口協議?：EasyScale單線協議支持1.2Kbps~95Kbps速率，兼容開漏/推挽主機。

?6. 訂購信息?

• 型號：TPS60255RTE（16引腳QFN封裝），工作溫度-40°C至+85°C。
