同樣都是精密測量儀器，但光譜共焦位移傳感器與激光位移傳感器在測量原理、性能特點和應用場景上存在顯著差異。本文將深入解析光譜共焦與激光三角反射技術的底層差異，并通過光子精密 CD-5000 系列與 PDH 系列的實戰案例，揭示不同場景下的最優測量方案。

一、技術原理：

1. 光譜共焦技術：

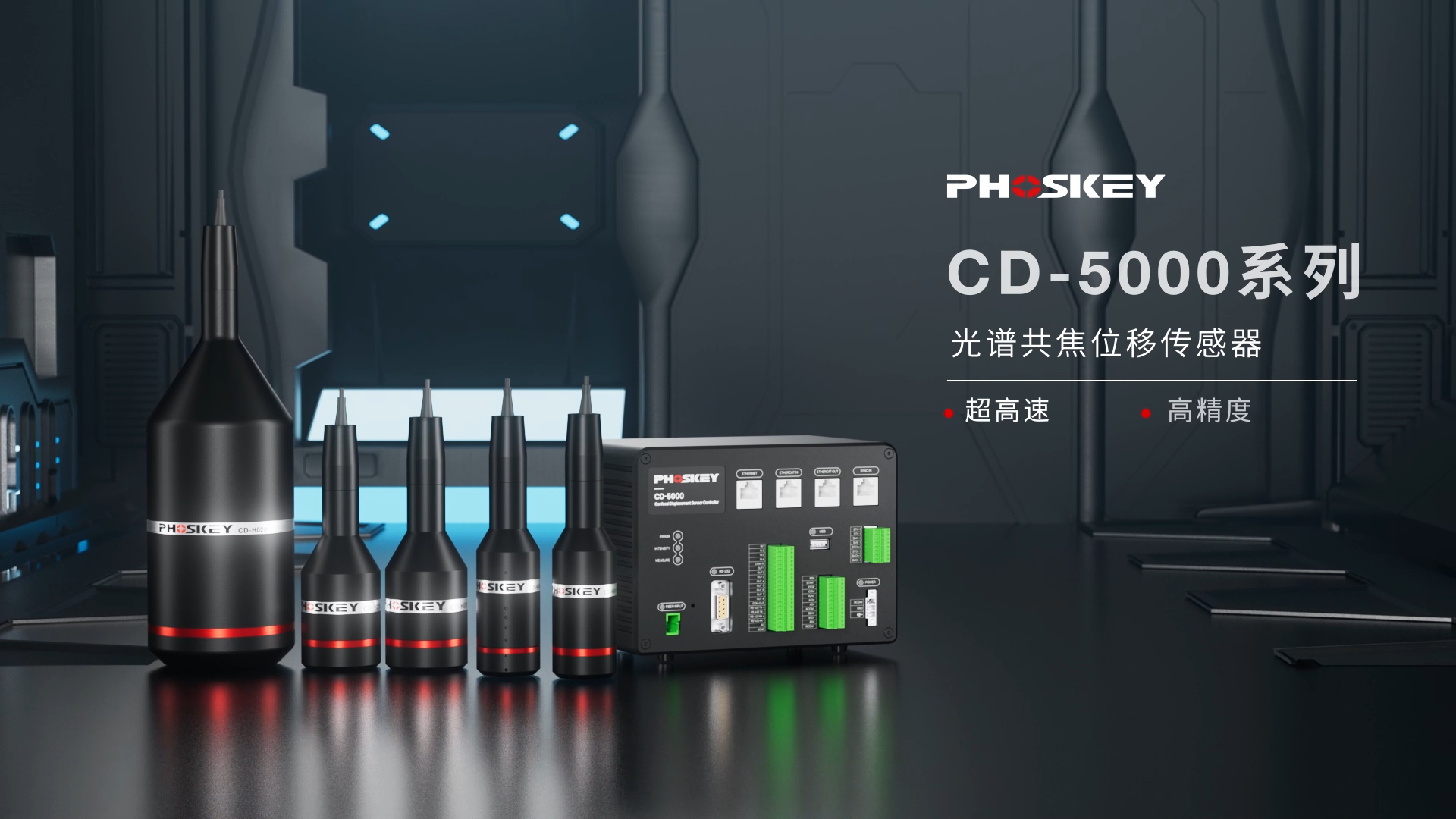

光子精密 CD-5000 系列采用的光譜共焦技術，通過特殊設計的消色差透鏡組，將白光光源分解為連續分布的單色光，每一波長對應唯一的聚焦距離。當測量光束照射到物體表面時，只有精確聚焦于表面的波長會被反射回光譜儀，通過解析反射光的光譜峰值位置，即可獲得亞微米級的距離測量值。

這種測量方式具有天然優勢：同軸共焦光路設計使測量不受物體表面傾斜影響，其 ±88° 的角度寬容度（漫反射表面）意味著即使測量手機曲面屏的邊緣區域，也不會產生傳統方法的 "視差誤差"。CD-5000 系列 2.48μm 的最小光斑尺寸，配合 0.1μm 的光譜分辨率，使其能夠清晰識別半導體芯片引腳的細微高度差異，這一性能指標與國內同類產品如 HPS-LCF1000 的亞微米級精度相當。

2. 激光三角反射：

PDH 系列采用的激光三角反射原理實現距離測量。激光發射器以固定角度投射光斑至被測表面，反射光經接收透鏡成像于 CCD 芯片，通過計算光斑成像位置的偏移量，利用三角幾何關系即可換算出距離變化。這種技術的數學模型顯示，其測量精度取決于基線長度與成像分辨率的比值，典型三角結構的測量公式可表示為：

d = (L × Δx) / (f + Δx)

其中 L 為基線長度，f 為接收透鏡焦距，Δx 為光斑偏移量

光子精密 PDH 系列通過優化光學路徑設計，將基線長度與焦距比控制在黃金比例，其線性度可達 ±0.02% F.S.，采樣頻率更突破 260KHz，遠超傳統激光位移傳感器的性能表現。但三角原理固有的角度敏感性使其在物體傾斜超過 15° 時，測量誤差會顯著增加，所以在實際生產環境中，傳感器的性能表現遠比實驗室數據復雜。溫度波動、電磁干擾、材料特性等因素，都會顯著影響測量結果的穩定性。在復雜工況下，會推薦更穩定的光譜共焦位移傳感器。

二、性能參數：工業環境下的關鍵指標對比

CD-5000 系列的強溫漂能力使其在極端環境中脫穎而出，配合全光學探頭設計（無內置電子元件），完美適配光伏層壓車間的高溫環境。全光學結構設計從根本上降低了溫度對測量的影響，使其在工業環境中保持穩定的測量精度。

相比之下，PDH 系列雖在常溫環境（0-40℃）下表現穩定，但其三角結構中的芯片對溫度變化較為敏感，需要通過溫度補償算法進行修正。

在材料兼容性方面，CD-5000 系列的白光光源對被測物反射率無特殊要求，從高反光的不銹鋼鏡面到低反射率的橡膠制品，均能保持穩定測量。激光位移傳感器對材質相對更敏感，對于高反光/吸光材質可能會引起一定的數據誤差。而 PDH 系列憑借超精細動態調光技術，使調光顆粒度較國外同類產品提升 10 倍以上，在測量黑色橡膠等低反射表面時可動態調整光源，顯著提升了低反射材料檢測的效率與精度。

?

三、行業案例：技術適配的實戰智慧

不同制造場景對測量技術的需求呈現顯著分化，光子精密的兩款傳感器在各自領域展現出獨特優勢。

1. 半導體晶圓檢測：CD-5000 的納米級洞察

在 12 英寸晶圓的翹曲度檢測中，CD-5000 系列光譜共焦位移傳感器其多種材料適應能力可直接穿透光刻膠層，同時獲取膠層厚度與晶圓表面形貌數據。并且通過多通道同步測量功能，將傳統單點測量需要 3 分鐘才能完成整片晶圓的掃描，而 CD-5000 的 4 通道并行檢測方案將時間縮短至 1 分鐘，且每點的測量標準差控制在微米級以內，使某芯片代工廠的效率提升了 20%。

2. 汽車零部件批量檢測：PDH 系列的效率優勢

某汽車軸承廠的生產線檢測中，PDH 系列展現了工業級的可靠性。針對軸承外圈的圓弧面跳動檢測，在 100 個 / 分鐘的檢測速度下，仍保持 ±0.02% F.S. 的高線性度，相比傳統激光位移傳感器，檢測效率提升 8 倍。

四、選型指南：精度與成本的平衡藝術

選擇傳感器的核心在于匹配制造場景的 "精度需求 - 環境條件 - 成本預算" 三角關系。光子精密的技術路線為不同需求提供了精準解決方案。

當面臨復雜表面或惡劣環境時，CD-5000 系列是最優選擇。其適用場景包括：半導體制造（晶圓 / 芯片檢測）、光學元件（透鏡曲率測量）、高溫制程（光伏層壓 / 熱處理）等。

對于高精度、高速檢測場景，PDH 系列展現出更高的成本效益。在汽車零部件（軸承 / 齒輪檢測）、金屬加工（平面度測量）、物流倉儲（體積稱重）等領域，其高性能指標足以滿足質量控制要求，而更低的采購成本和維護難度使其成為量產線的理想選擇。

工業測量的終極目標不是追求極致精度，而是實現恰到好處的質量控制。光子精密 CD-5000 與 PDH 系列的技術分化，正體現了這一理念 —— 在高精度與高效率之間，為每個制造場景找到最優解。隨著智能制造的深入推進，精密測量傳感器不僅是測量工具，更將成為生產系統的 "神經末梢"，持續推動工業質量控制的邊界突破。
