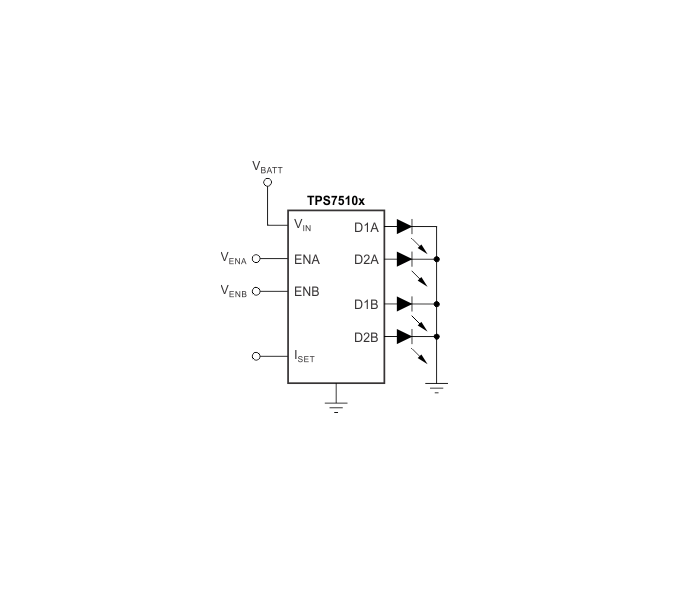

TPS7510x 線性低壓差 （LDO） 匹配 LED 電流源針對低功耗鍵盤和導航板 LED 背光應用進行了優化。該器件為多達四個不匹配的 LED 提供恒定電流，這些 LED 分為兩組，每個 LED 組采用共陰極拓?fù)浣Y(jié)構，每個 LED 組有兩個 LED。如果沒有外部電阻，電流源默認為出廠可編程的預設電流電平，精度為±0.5%（典型值）?？蛇x的外部電阻可用于將初始亮度設置為用戶可編程的值，精度更高。通過在每個使能引腳上輸入脈寬調制 （PWM） 信號，可以將亮度從關閉到全亮度變化（ENx，其中 x 表示 LED 組 A 或 B）。每個組都有獨立的使能和亮度控制，但電流匹配是同時對所有四個通道進行的。輸入電源范圍非常適合單節鋰離子電池電源，TPS7510x 每個 LED 可提供高達 25 mA 的電流。
*附件：tps75105.pdf

不使用內部開關信號，消除了麻煩的電磁干擾 （EMI）。TPS7510x 采用超小型、9 引腳、0.4 mm 球距晶圓芯片級封裝 （WCSP） 和 2.50 mm × 2.50 mm 10 引腳 WSON 封裝，提供非常緊湊的整體解決方案尺寸，非常適合移動手機和便攜式背光應用。該器件完全指定在 T J = –40°C 至 +85°C。

特性

• 穩壓輸出電流，具有2%的LED對LED匹配
• 在公共陰極拓?fù)渲序?qū)動多達四個 LED，每個 LED 的電流為 25 mA
• 28 mV 典型壓差擴展了鋰離子電池應用的可用電源范圍
• 使用 PWM 信號進行亮度控制
• 兩個 2-LED 組，每個組具有獨立的使能和 PWM 亮度控制
• 無內部開關信號 — 消除EMI
• 默認 LED 電流消除外部元件
  • 默認值為 3 mA 至 10 mA（以 1 mA 為增量），使用創新的工廠 EEPROM 編程
  • 可選的外部電阻可用于高精度、用戶可編程電流
• 過流和過溫保護
• 提供晶圓芯片級封裝
  或 2.50 mm × 2.50 mm WSON-10
  參數

  方框圖

?1. 產品概述?
TPS7510x（含TPS75100/03/05）是德州儀器(TI)推出的低壓差線性LED驅動芯片，專為便攜設備背光設計，具有以下核心特性：

• ?拓?fù)浣Y(jié)構?：支持共陰極連接，最多驅動4顆LED（分2組獨立控制）
• ?電流匹配?：LED間電流匹配精度達±2%（典型值），單通道最大輸出25mA
• ?亮度控制?：支持PWM調光（最小脈寬33μs），兩組LED可獨立使能
• ?預設電流?：工廠可編程默認電流（3-10mA，1mA步進），無需外部電阻
• ?封裝形式?：提供2.5×2.5mm WSON-10和1.2×1.2mm DSBGA-9超小封裝

?2. 關鍵性能參數?

• ?輸入電壓?：2.7V-5.5V（適配單節鋰電）
• ?壓差電壓?：28mV典型值（5mA時）
• ?效率特性?：無開關噪聲，EMI極低
• ?保護功能?：過流/過熱保護（165°C關斷，140°C恢復）
• ?工作溫度?：-40°C至+85°C

?3. 應用設計要點?

• ?電流設置?：
  • 公式 RISET = (K×VISET)/ILED （K=420，VISET≈1.225V）
  • 可選外置電阻或使用工廠預編程電流（±0.5%精度）
• ?布局建議?：
  • 必須將散熱焊盤焊接至PCB以提升熱性能
  • 未使用的輸出端可懸空或接VIN（禁止接地）
• ?調光實現?：
  • 通過ENx引腳輸入PWM信號（建議占空比>10%）
  • 支持異步/同步控制兩組LED

?4. 典型應用場景?

• 手機鍵盤/顯示屏背光
• PDA及智能設備彩色LED驅動
• 鋰電供電的便攜設備照明系統
