2025年9月1日，新國標電動自行車標準正式實施，對電動自行車的安全性、性能等方面提出了更高要求。在電動自行車的設計中，電池管理系統（BMS）至關重要，而靜電浪涌問題對BMS的可靠性和穩定性構成嚴重威脅。作為上海雷卯電子的FAE工程師，在此為設計電動自行車BMS的工程師們分享關于靜電浪涌的風險及應對策略。

靜電浪涌對電動自行車 BMS 的風險

1.損壞電子元件：電動自行車在騎行、充電過程中，容易受到外界靜電干擾，如人體觸摸、衣物摩擦產生的靜電。BMS中的集成電路、微控制器等精密電子元件，對靜電極為敏感。靜電放電瞬間產生的高電壓、大電流，可能直接擊穿元件的絕緣層，導致元件永久性損壞，使BMS部分或全部功能失效。

2.通信故障：BMS需要與電機控制器、充電器等設備進行通信，以實現對電池的精確管理。常見的通信接口如CAN、RS - 485等，在受到靜電浪涌沖擊時，通信線路上會產生瞬態過電壓和過電流，干擾正常的通信信號，導致數據傳輸錯誤、丟包甚至通信中斷。這將影響B(tài)MS對電池狀態的準確判斷和控制，進而影響電動自行車的性能和安全性。

3.引發火災隱患：當BMS中的電池保護電路因靜電浪涌而失效時，可能無法及時檢測和控制電池的過充、過放、過流等異常情況。電池在異常工作狀態下，容易發熱、膨脹，甚至起火爆炸，嚴重威脅騎行者的生命財產安全。新國標強化了防火阻燃等安全要求，靜電浪涌引發的火災隱患更不容忽視。

應對靜電浪涌的策略

1、接地設計：良好的接地是靜電浪涌防護的基礎。在BMS設計中，應確保PCB板上的接地平面完整且面積足夠大，為靜電提供低阻抗的泄放路徑。將BMS的金屬外殼與車輛的車架可靠連接，車架作為整車的接地參考點，能有效將靜電導入大地。例如，使用金屬螺絲和導電墊片連接BMS外殼與車架，保證接地連接的可靠性。

2、屏蔽措施：對BMS中的敏感電路和通信線路進行屏蔽，可減少外界靜電場和電磁場的干擾。對于通信線纜，可采用帶屏蔽層的雙絞線，屏蔽層一端接地，能有效抑制共模干擾。在PCB設計中，將敏感電路區域用接地銅箔包圍，形成局部屏蔽，防止靜電耦合到電路中。

3、電路保護器件選型

TVS二極管：TVS（瞬態電壓抑制二極管）是常用的浪涌保護器件。在BMS的電源輸入端、通信接口等易受浪涌沖擊的位置，并聯TVS二極管。當浪涌電壓到來時，TVS二極管迅速導通，將浪涌電流引入地，從而保護后端電路。例如，在48V的電源輸入端口，可選用LeiditechSMDJ58CA等型號的TVS二極管，其反向工作電壓大于電源正常工作電壓，能承受較高的浪涌能量。

ESD保護二極管：ESD（靜電放電）保護二極管專門用于應對靜電干擾。在BMS的I/O接口、按鍵輸入等位置，串聯或并聯ESD保護二極管。如LeiditechSD05CSD0581D3W等型號，具有低電容、快速響應的特點，能在不影響信號正常傳輸?shù)那疤嵯?，有效抑制靜電放電。

壓敏電阻：壓敏電阻可用于吸收較高能量的浪涌。在BMS的電源入口處，與TVS二極管配合使用壓敏電阻，如MOV（金屬氧化物壓敏電阻）。當浪涌電壓超過壓敏電阻的閾值時，其電阻值迅速降低，將浪涌電流泄放掉。但壓敏電阻存在一定的老化問題，選型時需考慮其壽命和可靠性。

4、PCB布局與布線優化

縮短線路長度：盡量縮短敏感信號線路的長度，減少線路上感應的靜電電荷。例如，將BMS中的微控制器與周邊電路的連接線路設計得簡潔緊湊，避免過長的走線。

分離強弱電線路：將強電線路（如電源線路）與弱電線路（如信號線路）分開布局，避免強電線路上的浪涌通過電磁感應耦合到弱電線路中。在PCB布線時，保持強弱電線路之間有足夠的距離，并通過接地平面進行隔離。

增加去耦電容：在芯片的電源引腳附近，合理放置去耦電容，如0.1μF和10μF的電容組合。去耦電容能有效濾除電源線上的高頻噪聲和瞬態干擾，降低靜電浪涌對芯片的影響。

BMS 電路板 485 通信浪涌損壞維修案例

某品牌電動自行車在市場反饋中，出現多起B(yǎng)MS電路板故障問題。經檢測，故障集中在BMS與電機控制器通信的485接口處。在實際使用場景中，尤其是在潮濕天氣或充電插拔過程中，頻繁出現通信中斷，進一步檢查發現485通信芯片及周邊部分電路元件被燒毀。

初步分析，這是由于485通信線路在復雜的使用環境下，遭受了靜電浪涌沖擊。該BMS原設計中，485接口僅簡單配置了兩顆普通電阻用于限流，缺乏有效的浪涌防護器件，面對瞬間高電壓、大電流的靜電浪涌，無法提供足夠的保護。

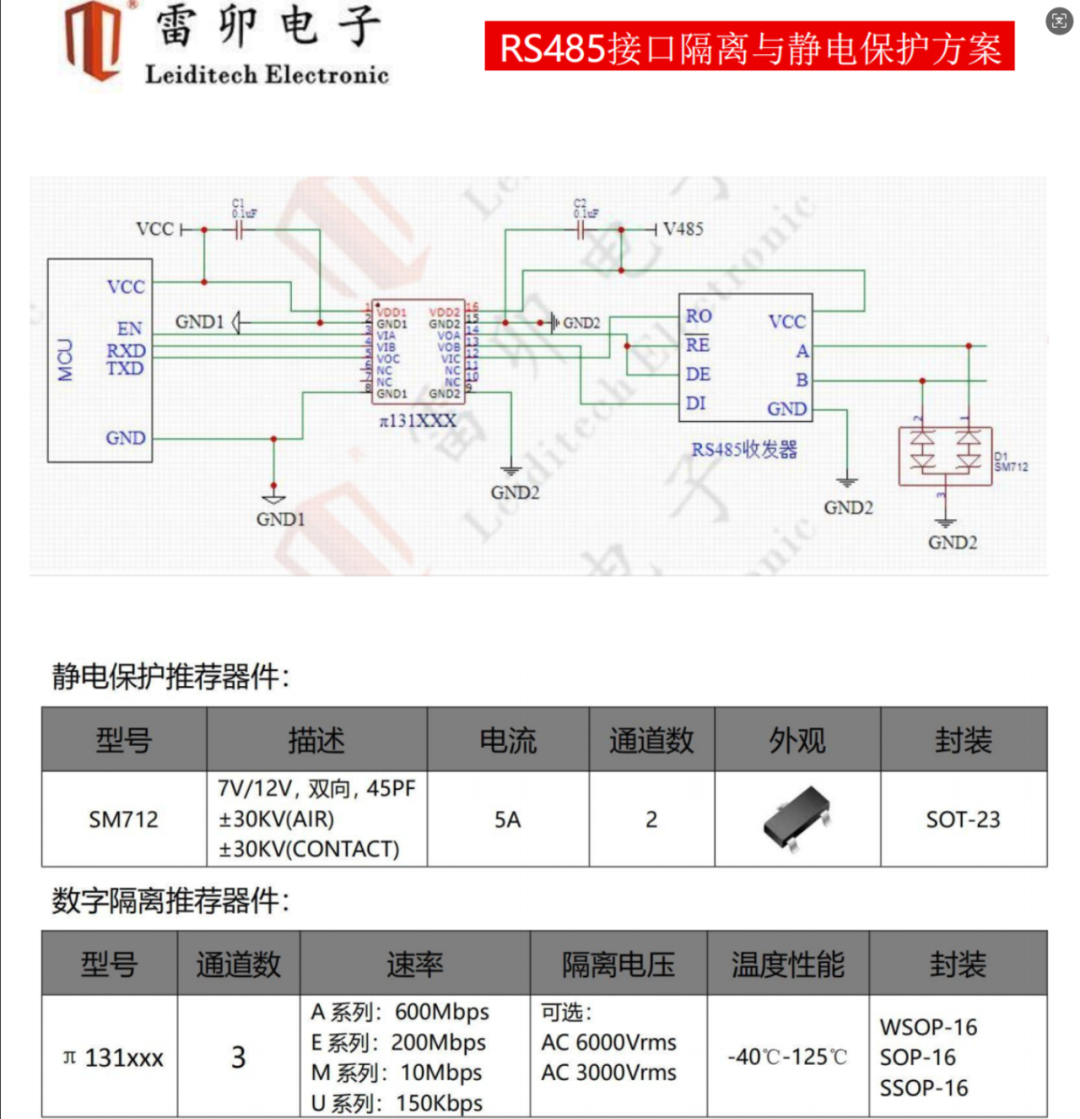

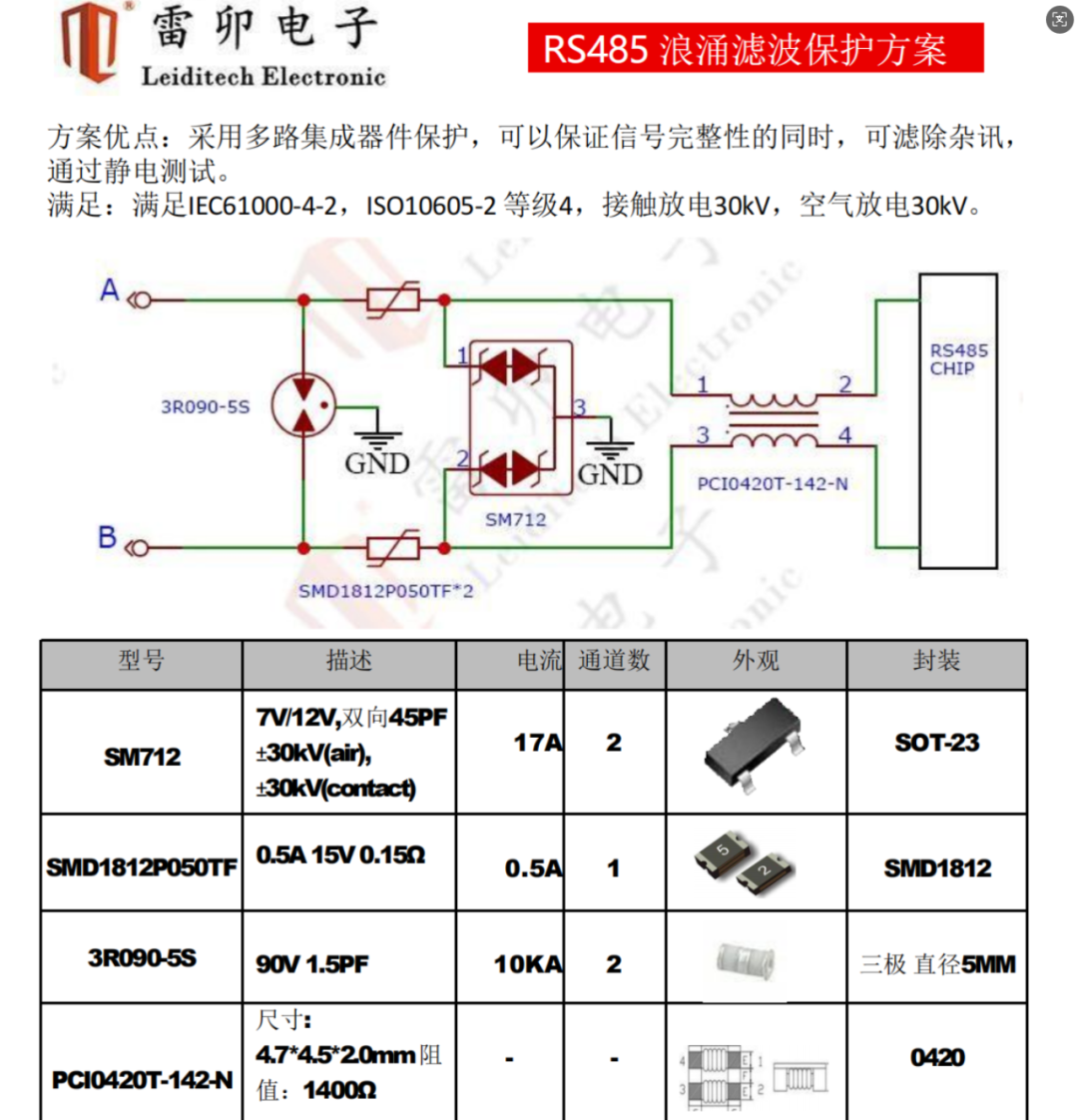

上海雷卯電子針對這一問題，提出了全面的改進設計方案。在485接口處，增加了雷卯自主研發的多路集成TVS保護器件，如適用于RS485通信接口的SM712。它專為保護具有非對稱工作電壓（-7V至12V）的RS - 485應用而設計，能吸收高于IEC61000 - 4 - 2國際標準規定之最高級別的反復性ESD放電30KV，可在極低的箝位電壓下安全地耗散19A的8/20μs波形浪涌電流（IEC61000 - 4 - 5）。同時，在通信線路入口處串聯了自恢復保險絲PPTC，當線路中出現異常大電流時，PPTC的電阻值會迅速增大，限制電流，起到過流保護作用，且在故障排除后能自動恢復正常工作狀態。

在PCB布局上，對485通信線路進行了優化。將485通信線路單獨規劃區域，遠離其他強電線路和干擾源，并增加了接地銅箔屏蔽層，減少外界電磁干擾對通信線路的影響。通信線路的走線也盡可能縮短且保持簡潔，降低線路阻抗和感應電荷的積累。

改進后的BMS電路板經過嚴格的實驗室測試，模擬各種惡劣環境下的靜電浪涌沖擊，包括接觸放電±15kV、空氣放電±25kV等極端測試條件，均能穩定工作，485通信正常，未再出現芯片燒毀或通信故障問題。在實際道路測試中，選取了不同氣候條件和復雜路況的區域，投放安裝改進后BMS的電動自行車進行長期騎行測試，經過大量樣本的長時間驗證，BMS的可靠性得到了顯著提升，有效解決了因485通信浪涌導致的故障問題，達到了100%安全運行的設計目標。

新國標電動自行車的實施對BMS的安全性和可靠性提出了更高要求，靜電浪涌防護是其中關鍵的一環。通過合理的接地設計、屏蔽措施、電路保護器件選型以及PCB布局與布線優化，能夠有效降低靜電浪涌對BMS的風險，提升電動自行車的整體性能和安全性。希望以上建議能對各位工程師在設計電動自行車BMS時有所幫助，共同推動電動自行車行業的安全發展。
