一、應用背景

隨著智能制造的快速發展，工業自動化生產線對設備的互聯互通和協同控制提出了更高的要求。某大型電子制造企業正在建設一條全新的智能裝配生產線，用于生產高精度的電子設備零部件。該生產線需要實現高精度的自動化裝配和檢測，其中涉及到多種不同品牌和協議的設備協同工作。然而，由于設備之間采用的通信協議不同，導致設備之間的數據交互和協同控制面臨挑戰。

在該生產線中，西門子S7-1500PLC作為Profinet協議的主站設備，負責整個生產線的邏輯控制和數據管理。而匯川伺服驅動器作為CANOPEN協議的從站設備，用于控制裝配機械臂的精確運動。由于Profinet協議和CANOPEN協議之間存在兼容性問題，設備之間無法直接通信，這成為了生產線建設中的一個關鍵難題。

二、解決方案

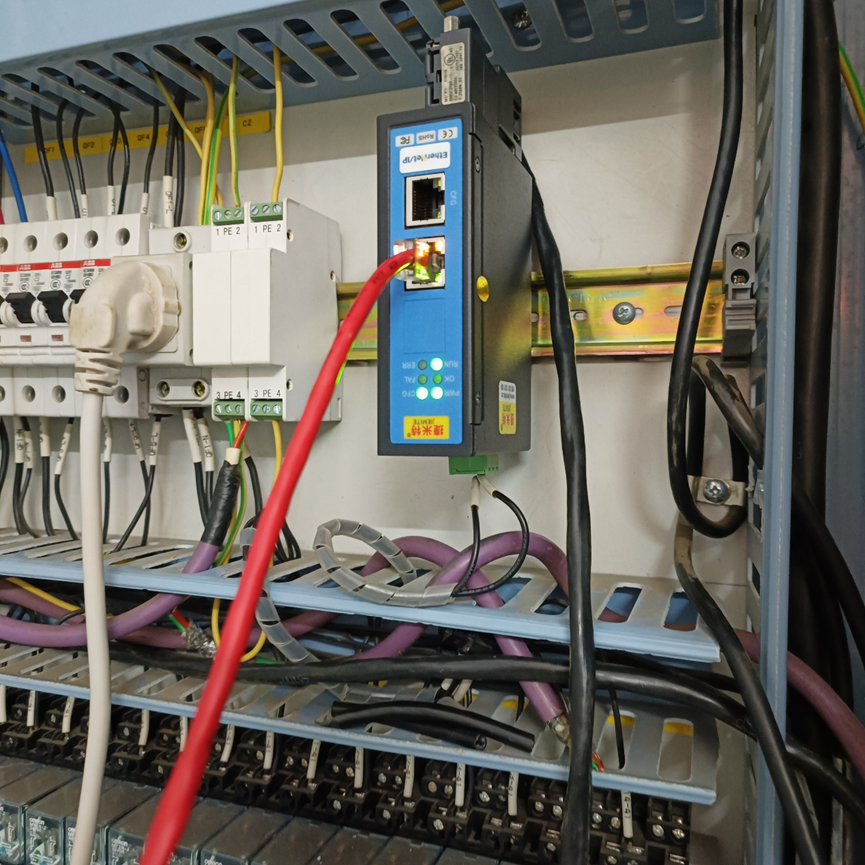

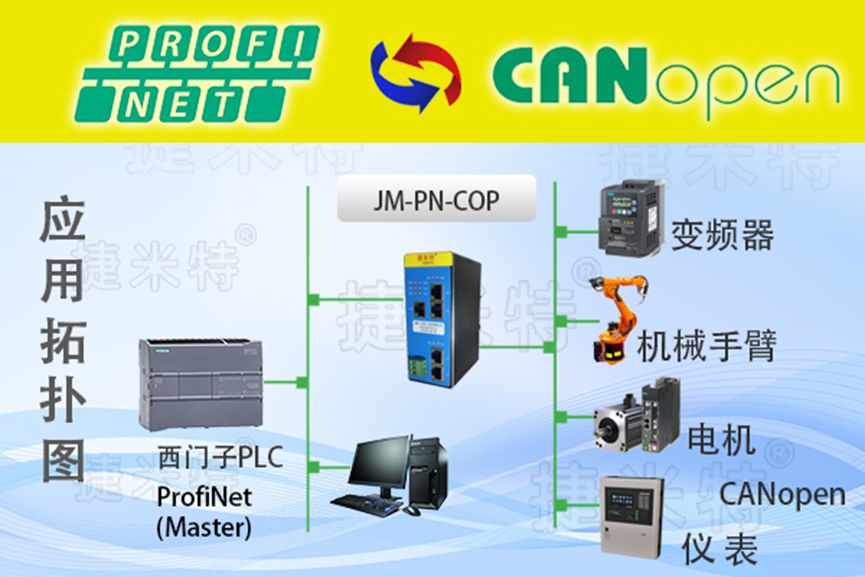

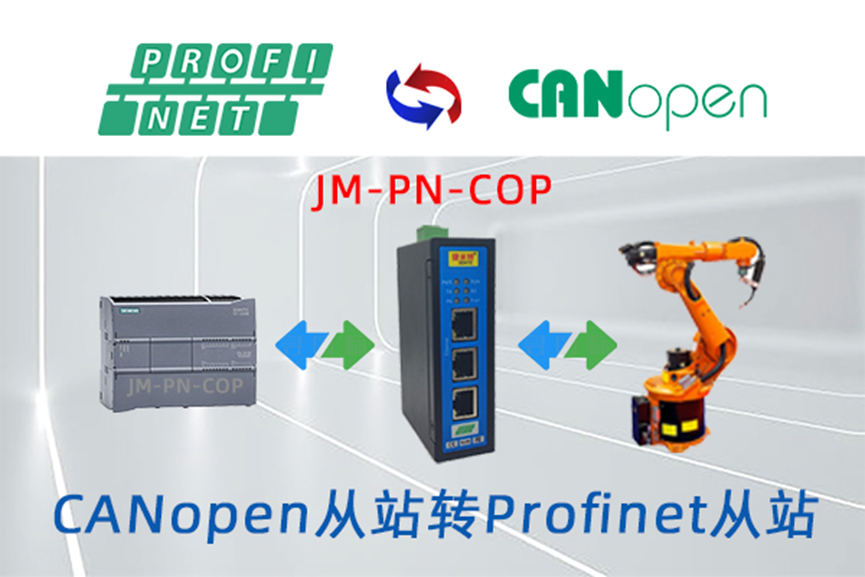

為解決這一問題，企業引入了捷米特的Profinet轉CANOPEN協議轉換網關JM-PN-COP。該網關能夠?qū)崿F(xiàn)Profinet協議和CANOPEN協議之間的無縫轉換，從而確保西門子S7-1500PLC和匯川伺服驅動器之間的高效通信和協同控制。

（一）硬件選型與連接

設備選型

主站設備：西門子S7-1500PLC，型號為S7-1516-3PN/DP，支持Profinet協議，具備強大的邏輯控制和數據處理能力。

從站設備：匯川伺服驅動器，型號為IS620N06R1-1，支持CANOPEN協議，用于驅動裝配機械臂的高精度運動。

協議轉換網關：捷米特Profinet轉CANOPEN協議轉換網關，型號為JM-PN-COP，支持Profinet協議和CANOPEN協議的雙向轉換。

硬件連接

Profinet側連接：將捷米特Profinet轉CANOPEN協議轉換網關的Profinet接口通過以太網線連接到西門子S7-1500PLC的Profinet端口。確保網線連接牢固，并配置正確的IP地址和子網掩碼。

CANOPEN側連接：將網關的CANOPEN接口通過CAN總線連接到匯川伺服驅動器的CANOPEN端口。在CAN總線的兩端接入120Ω的終端電阻，以確保通信的穩定性和可靠性。

（二）軟件配置

Profinet側配置

在西門子TIAPortal軟件中，導入捷米特Profinet轉CANOPEN協議轉換網關的GSD文件，使其識別網關為Profinet從站設備。

設置網關在Profinet網絡中的IP地址和設備名稱，確保與整個Profinet網絡的規劃一致。

根據實際需求，配置輸入輸出數據的映射關系。例如，將來自CANOPEN設備的數據映射到PLC的相應數據塊中，以便PLC能夠?qū)崟r讀取伺服驅動器的狀態信息。

CANOPEN側配置

使用捷米特提供的GWConfigBuilder軟件進行網關的CANOPEN配置。

導入?yún)R川伺服驅動器的EDS文件，確保網關能夠正確識別伺服驅動器的通信參數。

設置CANOPEN的波特率及通信周期，確保與伺服驅動器的通信參數一致。

配置PDO參數，包括RXPDO和TXPDO的映射。例如，將“控制字”“運行模式”“狀態字”等參數添加到PDO映射中，以便實現PLC對伺服驅動器的精確控制。

（三）系統調試

通信測試

在Profinet側，通過TIAPortal軟件發送測試指令，檢查網關是否能夠正確接收并轉換為CANOPEN協議數據。

在CANOPEN側，通過匯川伺服驅動器的調試工具，檢查網關是否能夠正確接收并解析PLC發送的指令，并將指令傳遞給伺服驅動器。

通過網關的調試工具，檢查網關是否能夠正確將伺服驅動器的狀態信息轉換為Profinet協議數據并發送給PLC。

協同控制測試

在PLC中編寫控制程序，通過Profinet轉CANOPEN協議轉換網關向伺服驅動器發送控制指令，驅動機械臂進行精確運動。

同時，PLC通過網關讀取伺服驅動器的狀態信息，實時監控機械臂的運行狀態，確保協同控制的準確性和可靠性。

在實際生產環境中，對整個生產線進行模擬運行測試，驗證設備之間的協同控制效果，確保生產線的高效穩定運行。

三、應用效果

設備協同控制的實現

通過捷米特Profinet轉CANOPEN協議轉換網關，西門子S7-1500PLC與匯川伺服驅動器之間實現了無縫通信和協同控制。PLC能夠?qū)崟r發送控制指令，伺服驅動器能夠快速響應并執行，確保裝配機械臂的精確運動。

機械臂在裝配過程中能夠根據PLC的指令，精確地抓取零部件并進行裝配操作，大大提高了裝配的精度和效率。

生產效率的提升

在引入捷米特Profinet轉CANOPEN協議轉換網關后，生產線的自動化程度顯著提高。設備之間的協同更加緊密，生產流程更加順暢，生產效率提升了30%以上。

由于設備之間的通信更加穩定和高效，生產線的停機時間大幅減少，設備利用率顯著提高。

產品質量的改善

由于設備之間的協同控制更加精確，裝配過程中的誤差大幅減少。零部件的裝配精度更高，產品質量更加穩定，產品不良率降低了20%以上。

通過PLC對生產過程的實時監控，能夠及時發現和處理生產中的異常情況，進一步提高了產品質量。

系統的靈活性和擴展性

捷米特Profinet轉CANOPEN協議轉換網關的引入，不僅解決了當前設備之間的通信問題，還為未來的系統擴展提供了便利。隨著生產線的升級和新設備的引入，網關能夠輕松實現不同協議設備之間的通信和協同控制，無需對現有系統進行大規模改造。

該網關支持多種協議和設備的連接，能夠滿足企業未來對不同品牌和型號設備的接入需求，提高了系統的靈活性和擴展性。

四、總結

捷米特Profinet轉CANOPEN協議轉換網關在該電子制造企業的智能裝配生產線中發揮了重要作用。通過該網關，西門子S7-1500PLC與匯川伺服驅動器之間實現了高效穩定的通信和協同控制，解決了設備之間的協議兼容性問題，顯著提高了生產線的自動化程度、生產效率和產品質量。同時，該網關的靈活性和擴展性也為企業的未來發展規劃提供了有力支持。

捷米特Profinet轉CANOPEN協議轉換網關的應用，不僅為企業解決了實際生產中的技術難題，還推動了智能制造技術在工業自動化領域的廣泛應用，具有重要的示范意義。

具體內容配置過程可聯系羽工。
