理想二極管=NMOS+專用控制器

一．優點：

1. 極低功耗：導通壓降僅 10-20mV，20A 電流下功耗降至 0.4W（較肖特基二極管降低 97%），無需額外散熱片；

2. 瞬時響應：反向電流檢測響應時間 < 1μs，徹底消除反向恢復浪涌，避免對后端芯片的沖擊；

3. 寬域兼容：部分型號反向耐壓可達-65V，覆蓋 12V 汽車蓄電池反接（-12V）、24V 工業電源波動等極端場景。

二．目前理想二極管中主流的專用控制器型號及適合場景：

1. TI LM74700：65V 耐壓，集成過溫保護，適合汽車電子電源冗余設計

LM5050-1：75V 耐壓，低靜態電流（7μA），適用于電池供電的便攜式設備；

2. 榮湃 Pai8150x/Pai8151x 系列：支持背靠背 FET 架構、電池反向保護及電源路徑冗余，適用于新能源汽車低壓系統。

3. 美信 MX16171：1-50V 寬輸入，支持并聯擴展電流，工業控制冗余電源首選；

4. 芯洲科技 SCT53600Q：±65V 耐壓，AEC-Q101 認證，車載 ECU、BMS 系統核心防護器件。

三． 傳統二極管pk 理想二極管，如下表：

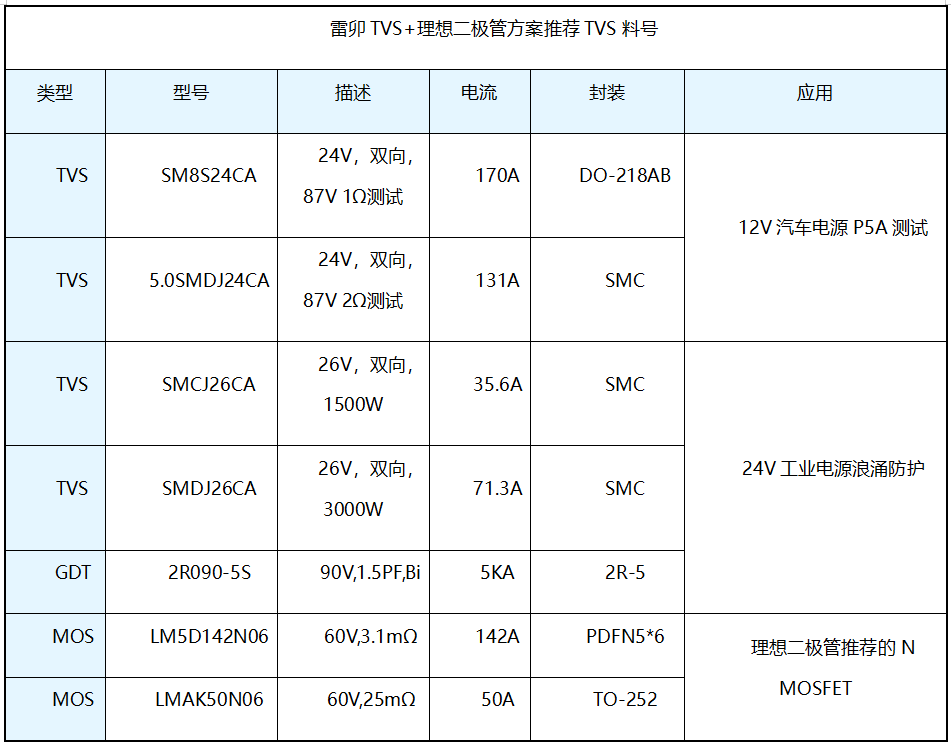

四．雷卯TVS+理想二極管，12V/24V直流電源浪涌保護方案：

“雙重屏障” 防護邏輯：理想二極管與 TVS 的協同需滿足 “時間+能量” 雙維度配合：

理想二極管：負責反向電流阻斷（如榮湃的Pai8151系列在0.75μS內關斷）和持續過流保護（如芯洲 SCT53600Q 支持 50A 過載 10ms）；

雷卯TVS：承擔正向浪涌能量泄放（響應時間 < 1ns）和電壓鉗位（雷卯TVS二極管將瞬態電壓限制在理想二極管耐壓范圍內）。

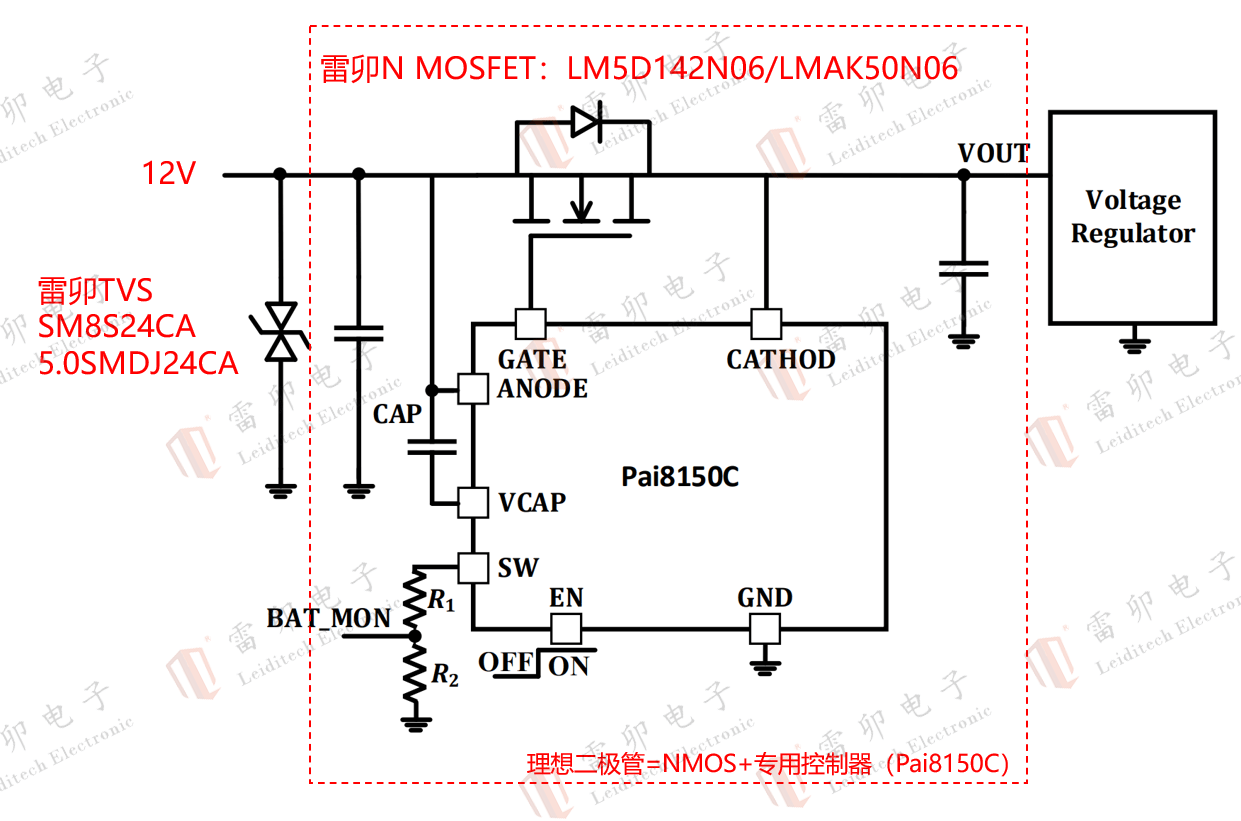

1. 12V汽車電子方案（滿足 ISO 7637-2 測試）

· 核心器件：

o 理想二極管專用控制器：榮湃 Pai8150C（-55V至80V 耐壓， AEC-Q100 認證）；

o TVS：雷卯 SM8S24CA（24V VRWM，38.9V VC，6600W 峰值功率，AEC-Q101 認證）。

· 參數匹配邏輯：

o VRWM=24V（1.2×12V 系統電壓），確保正常工作時 TVS 無漏流；

o VC=38.9V（< Pai8150C 的 80V 耐壓），避免浪涌擊穿 MOSFET；

o 峰值電流 IPP=170A（>ISO 7637-2 脈沖 5A 的 100A 需求）。

· 實測表現 雷卯 EMC團隊在雷卯實驗室環境下驗證：

o 脈沖 5A 測試（100V 輸入，1Ω 源阻抗，300ms）：鉗位電壓穩定在 38.5V；

o 反接測試（-12V 持續 1min）：Pai8150C 快速關斷，后端電路零損傷。

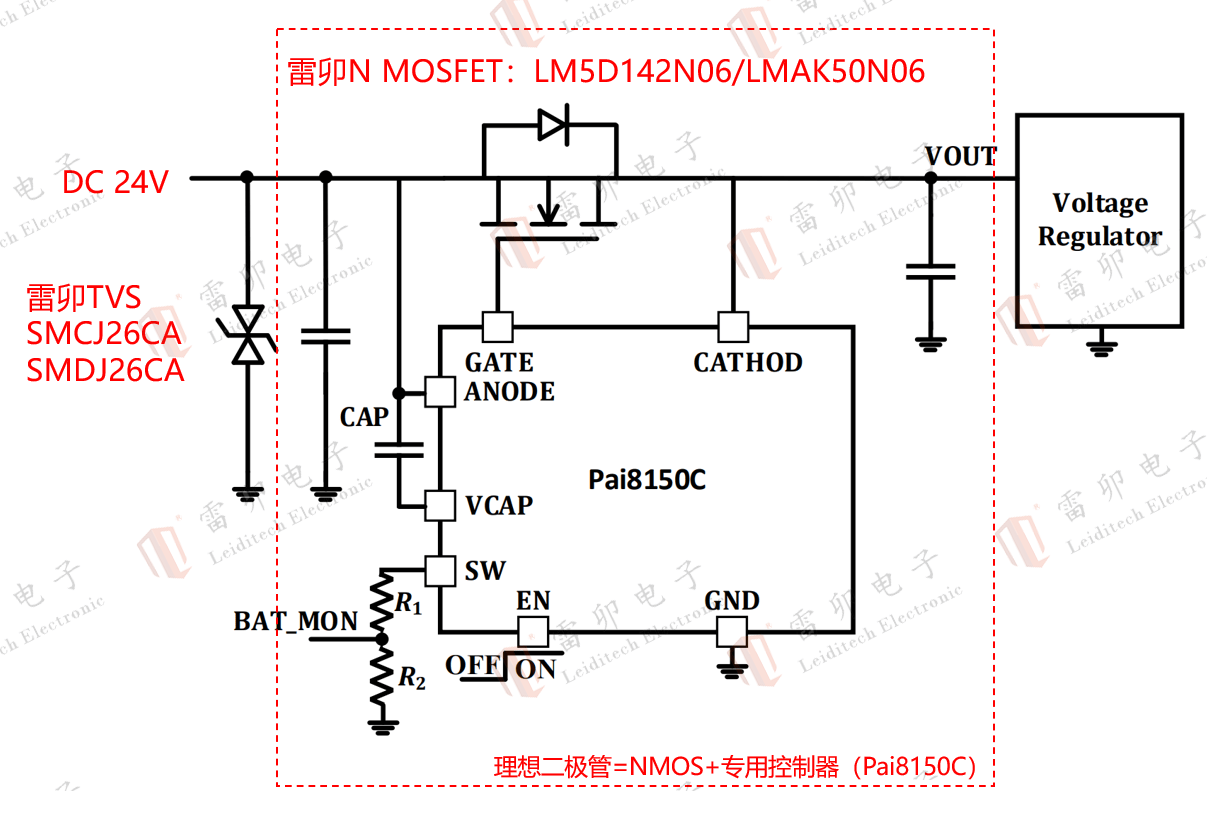

2. 24V工業控制浪涌防護方案（滿足 IEC 61000-4-5 等級 3）

· 核心器件：

o 理想二極管：榮湃 Pai8150C（-55V至80V耐壓）；

o TVS：雷卯 SMDJ26CA（26V VRWM，42V VC，3000W 峰值功率）。

· 參數匹配邏輯：

o VRWM=26V（1.08×24V 系統電壓），適配工業電源波動范圍；

o VC=42V（< Pai8150C 的 80V 耐壓），保護驅動電路；

o 冗余設計可配合雷卯 GDT（2R090-5S）組成兩級防護，GDT 泄放 80% 浪涌電流（>2kA）。

· 實測表現：2kV 浪涌測試（8/20μs 波形）：系統壓降≤5V，后端PLC無復位；

3.電動汽車12V輔助電池充電控制與浪涌綜合防護方案：

電動汽車12V輔助電池需解決 3 個問題：

? 充電時可控通斷（充滿自動關斷，避免反向放電）；

? 啟動階段雙向供電（12V電池給高壓側電容預充電）；

? 防護兩類浪涌：

ü 電壓浪涌（雷擊、電源尖峰，損傷電路）；

ü 電流浪涌（啟動時電容充電的大電流，沖擊 MOSFET）。

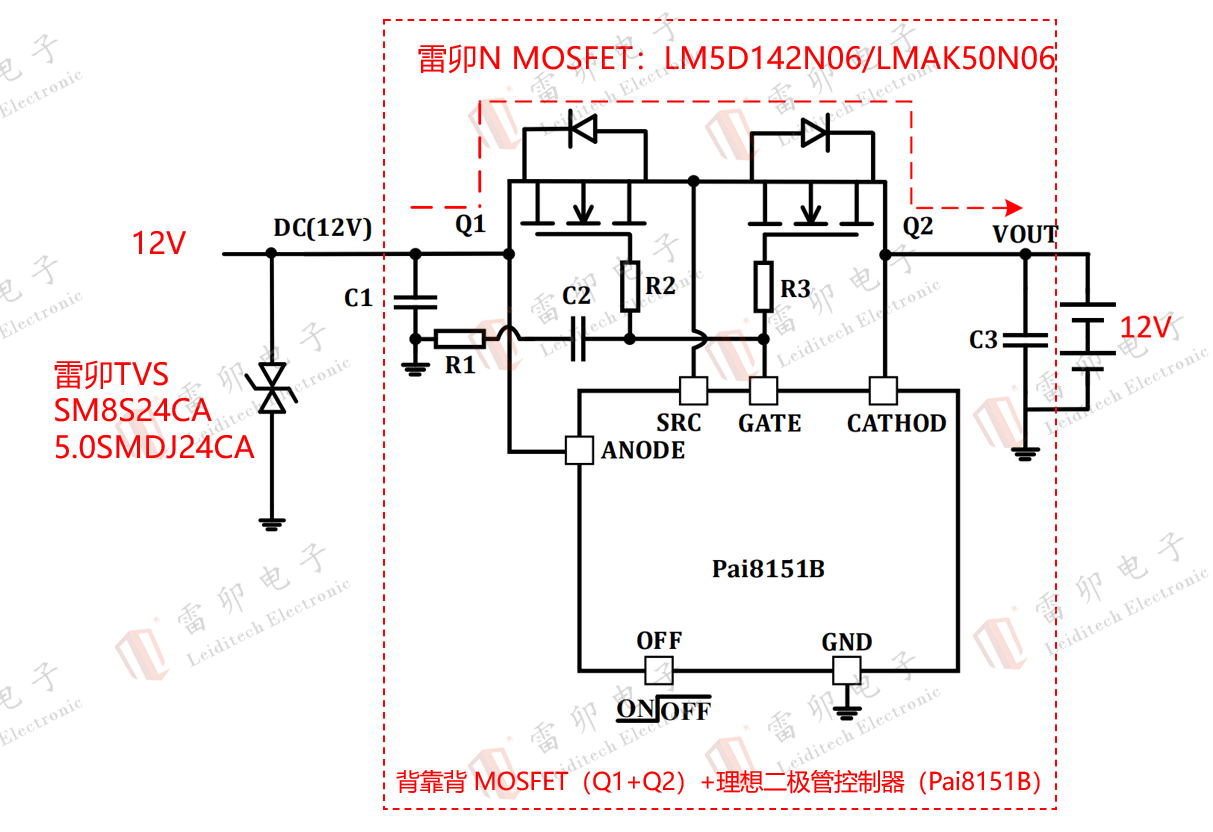

上海雷卯方案架構：

? 前級 TVS：鉗位瞬態過壓，雷卯采用 SM8S24CA，滿足 ISO 7637-2 測試；

? 背靠背 MOSFET（Q1+Q2）：配合控制器實現 充電路徑開關 + 雙向?qū)?/strong>；

ü 充電路徑通:EN 信號低→Q1、Q2 導通→DC/DC 給電池充電；

ü 充電路徑斷:電池充滿→EN信號高→Q1、Q2關斷→切斷電路，防反向放電。

ü 控制器陰極（CATHODE）引腳懸空→允許能量反向流動（比如 12V 電池給高壓側電容預充電）。

? 理想二極管控制器：驅動 MOSFET，內置軟啟動邏輯（通過外接 RC 網絡緩啟動）。

雷卯通過TVS+理想二極管的科學搭配，不僅能解決傳統二極管的功耗與可靠性痛點，更能構建符合國際標準的浪涌防護體系。
