光伏逆變器的作用是將直流電轉換為交流電，在全球光伏裝機容量不斷攀升的過程中，小功率逆變器已經顯得捉襟見肘，力不從心，大功率逆變器（≥100kW以上）則廣泛應用于地面電站和工商業屋頂項目。電流檢測是光伏逆變器系統重要環節，它通過實時或周期性測量電路中的電流參數，為系統優化、安全防護和可靠性提升提供重要數據支持。本文嘗試探討現代大功率逆變器中電流檢測的要求與應用方案。

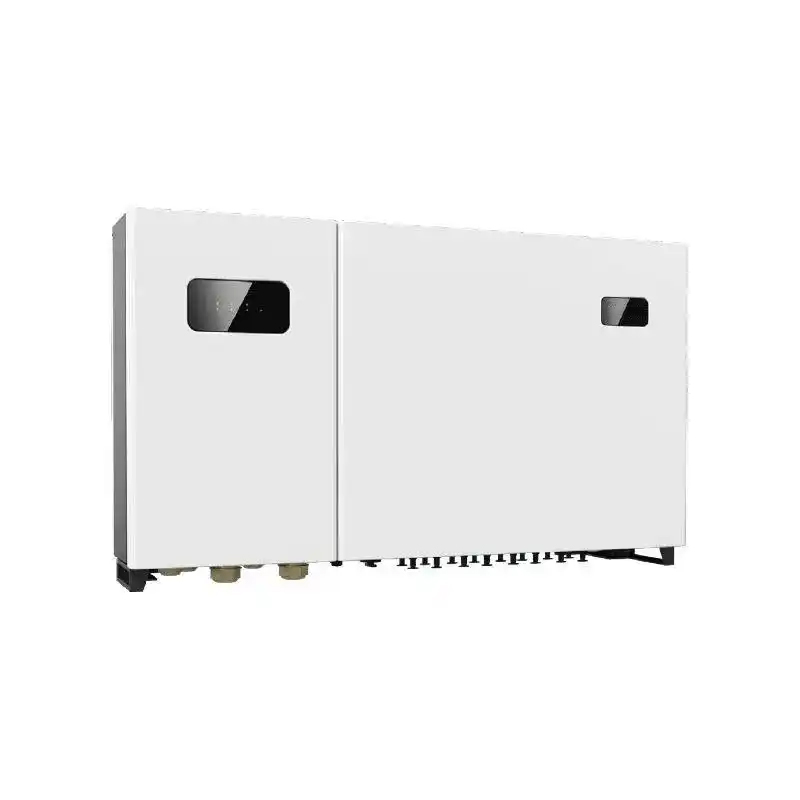

大功率光伏逆變器簡介

光伏逆變器(PV inverter)能夠?qū)⒐夥?PV)太陽能板產生的可變直流電壓轉換為市電頻率交流電(AC)。大功率光伏逆變器一般是指功率在50kW以上的逆變器。主要應用于大型地面集中型光伏電站、工商業光伏系統和光伏儲能系統。

大功率逆變器主要有兩大類：

1. 集中式逆變器，功率范圍500kW-3MW，適用于大型地面電站，輸出功率大、運維簡單；
2. 組串式逆變器，功率范圍在20kW-350kW，有的甚至可達400kW以上，組串式逆變器靈活性高，適應于復雜的地形。

現在，400kW+組串式逆變器成為主流，部分產品支持2000V系統，2025年最新技術已經推出465kW組串式逆變器產品，支持1600V直流系統，可集成AI技術實現MPPT優化、主動故障預測與健康管理。

未來大功率逆變器將采用SiC器件提升效率以滿足更高的功率要求，并提供?構網型技術，增強電網穩定性，提供調頻、調壓等輔助服務，以及結合AI算法實現更精準的故障預測和系統優化。

大功率光伏逆變器電流檢測的要求

大功率逆變器的電流檢測要求主要圍繞精度、響應速度、安全性、環境適應性和通信集成等方面，以確保系統的高效、安全和可靠運行?；?span style="background-color:rgb(255,255,255);color:rgb(51,51,51);">《光伏發電并網逆變器技術要求》GB/T 37408-2019、IEC 62109等標準，常見如下表格：

光伏逆變器電流檢測方案對比

目前市場上主要有以下幾種電流檢測技術，各有優缺點：

光伏業主可根據自身光伏系統需求選擇合適的方案，像芯森電子的CS1VPB00系列電流傳感器適用于對精度、隔離、穩定性要求高的大功率光伏逆變器。

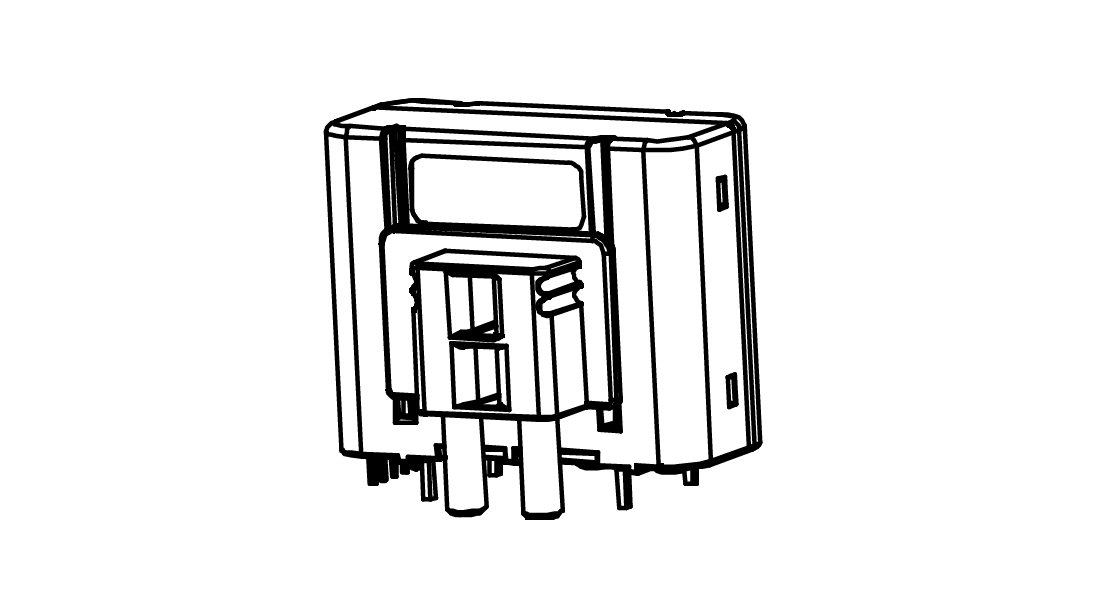

CS1V霍爾閉環電流傳感器簡介

CS1V PB00系列是芯森電子自主研發的基于霍爾原理的閉環（補償）電流傳感器，額定量程從80A至200A，最大測量電流范圍從270A至450A，可用于測量直流、交流和脈沖電流等，可應用于交流變頻調速，伺服電機、不間斷電源 (UPS)、電池管理、開關電源 (SMPS)、電焊機電源、逆變器等領域。

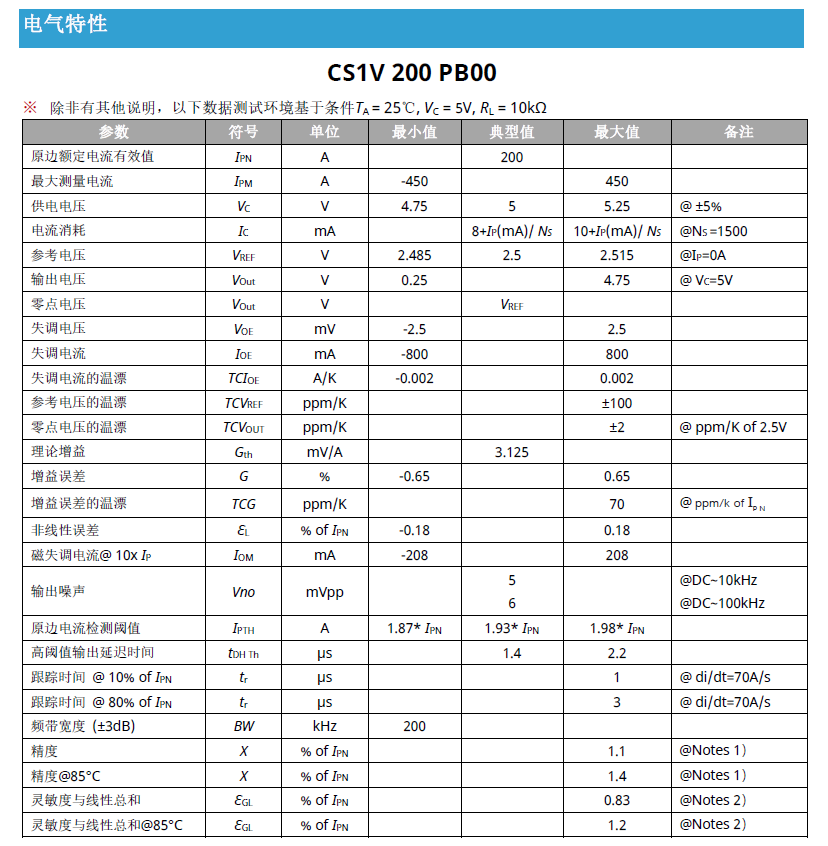

CS1V BP00在光伏逆變器中精度與穩定性表現

• 典型精度：≤1% @25℃，≤1.4% @85℃
• 低溫漂：增益溫漂≤75 ppm/K，失調溫漂≤0.002 A/K
• 高線性度：非線性誤差≤0.15%
• 寬帶寬：200kHz（±3dB）

絕緣與安全性能

• 隔離耐壓：3kV AC / 8kV 脈沖
• 爬電距離：25.5mm，電氣間隙：13.3mm
• 材料等級：UL94-V0，CTI=600

適用場景與案例

1.大型地面光伏電站

在大型地面光伏電站的集中式或者串組式逆變器中，電流傳感器主要應用在以下幾個關鍵位置：

• 連接在光伏組串（String）與逆變器MPPT輸入端之間： 大型逆變器通常有多個MPPT通道，每個MPPT會連接若干串光伏組件。在每個MPPT的輸入端，都會安裝直流電流傳感器。主要作用是提供實時直流電流值，與直流電壓值結合，使逆變器能夠快速準確地找到并鎖定最大功率點，最大化從光伏陣列汲取的電能。這是提升發電量的關鍵技術，CS1V 150 PB00 (150A)或CS1V 200 PB00 (200A)非常適合主流大功率組串的電流水平。同時電流傳感器精確測量每路組串的輸入電流，及時發現組串故障、陰影遮擋、接線老化等問題。
• 安裝在逆變器交流輸出端：在逆變器輸出到電網的線路上，必須安裝交流電流傳感器（通常是三個，對應三相電），其核心作用是實時監測輸出到電網的電流波形、幅值和相位。逆變器根據這個反饋信號，通過IGBT的開關控制，確保輸出電流與電網電壓同頻同相（單位功率因數運行），且諧波含量符合國家標準（如THDi < 3%）。這是滿足電網接入要求的關鍵。?CS1V寬帶寬達200kHz和快速響應時間<3μs能精準反饋電流波形，確保逆變器產生與電網電壓同相位的正弦波電流，并實現過流快速保護。

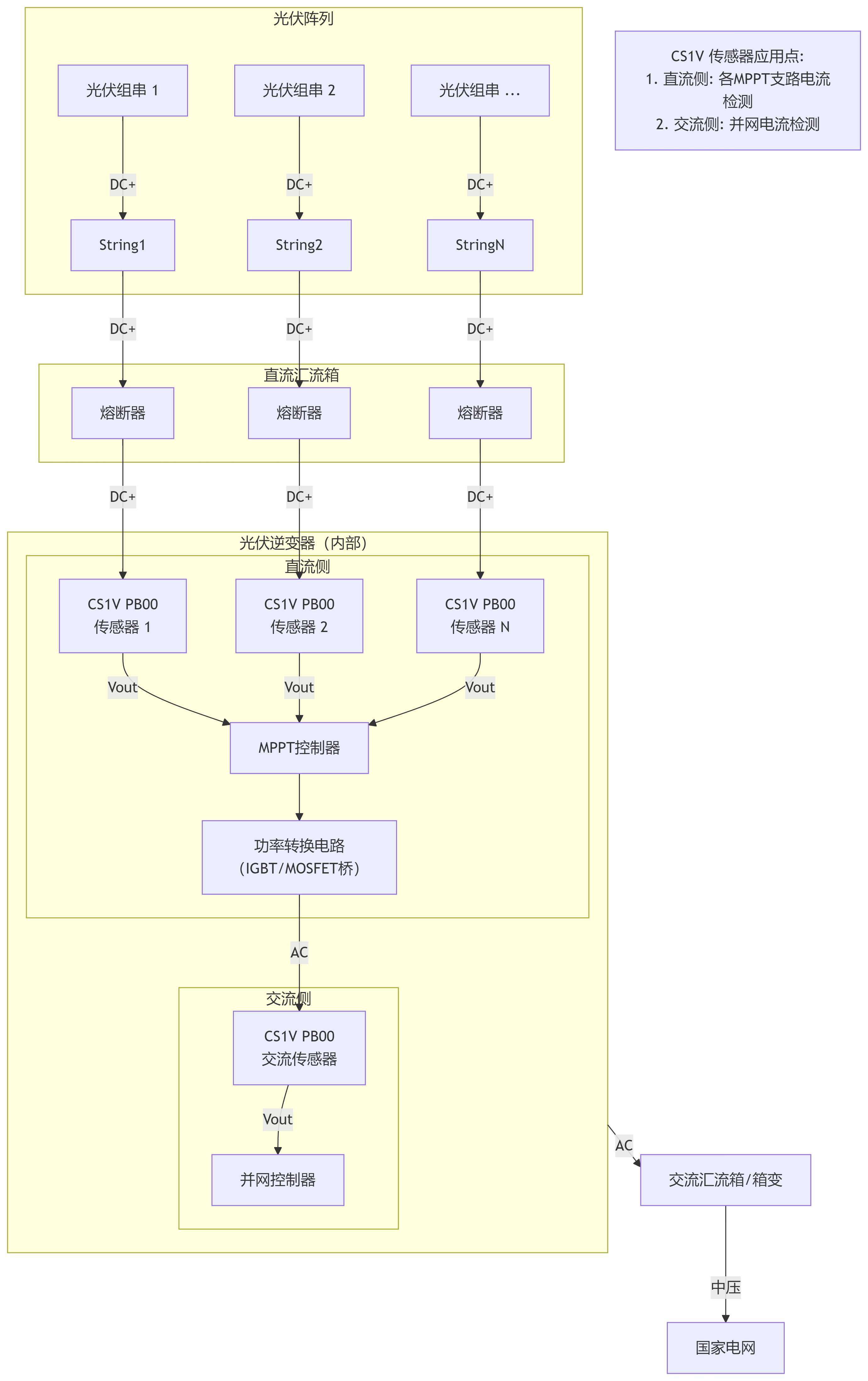

下圖是CS1V在大型地面光伏電站中的應用框架圖:

2.工商業分布式光伏

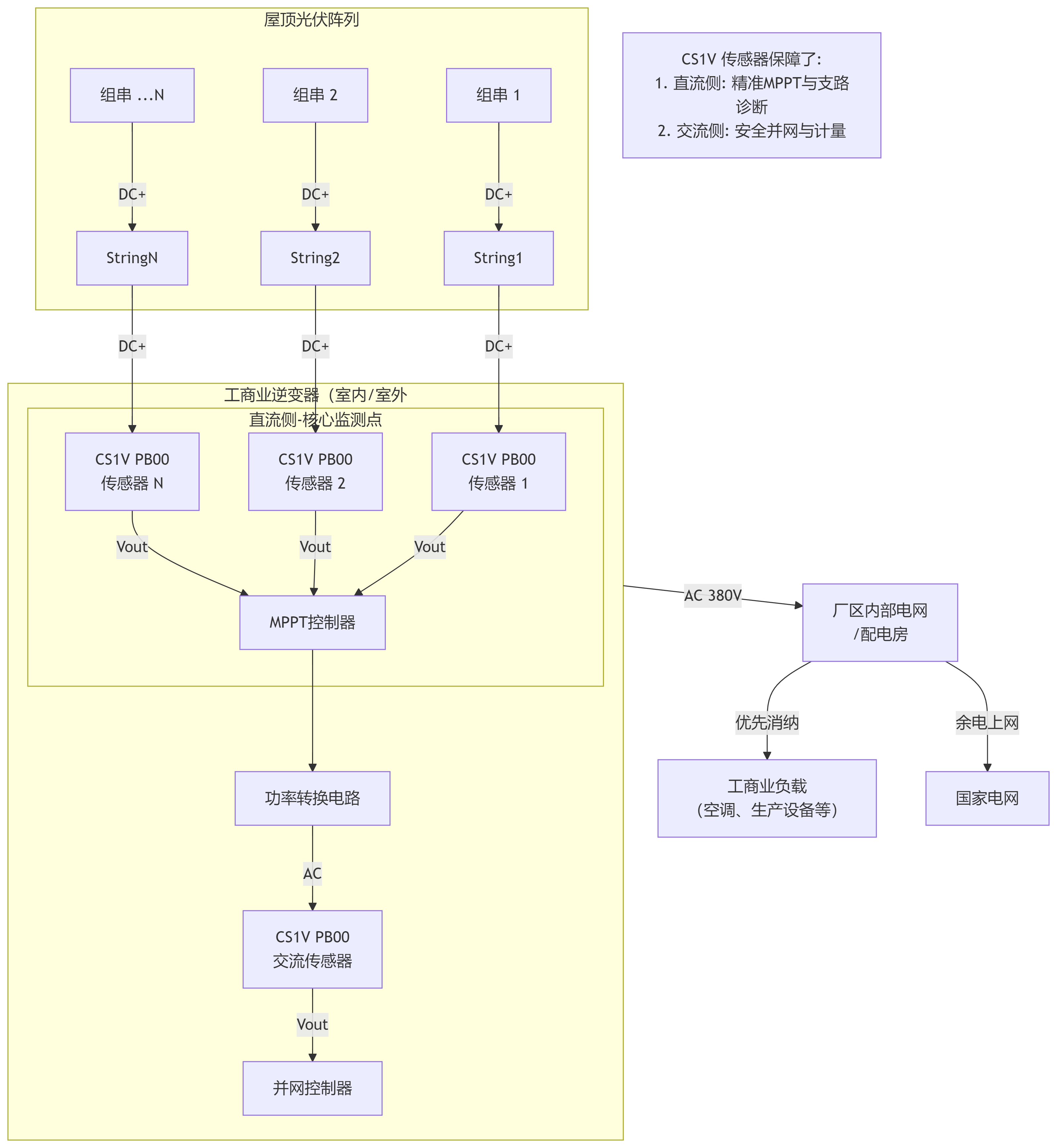

現代工商業分布式光伏項目也越來越多采用大功率串組式逆變器，其電流傳感器的應用方式與上面的大型地面光伏電子差不多，這里就不再贅述。下圖是CS1V在工商業分布式光伏中應用框架圖:

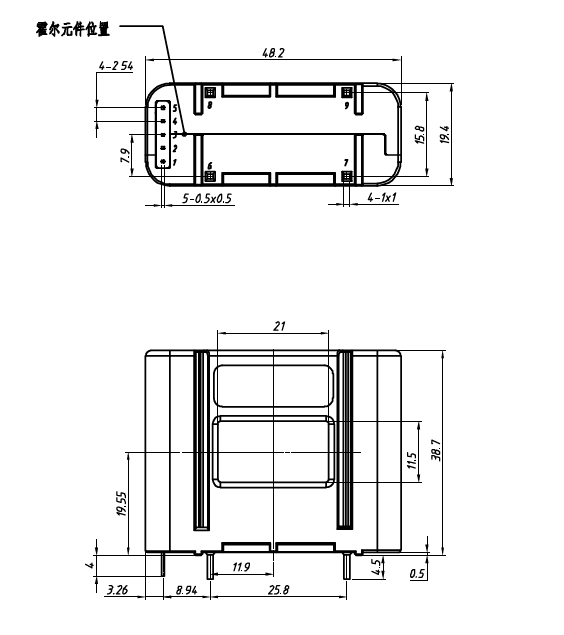

產品尺寸：

安裝方式

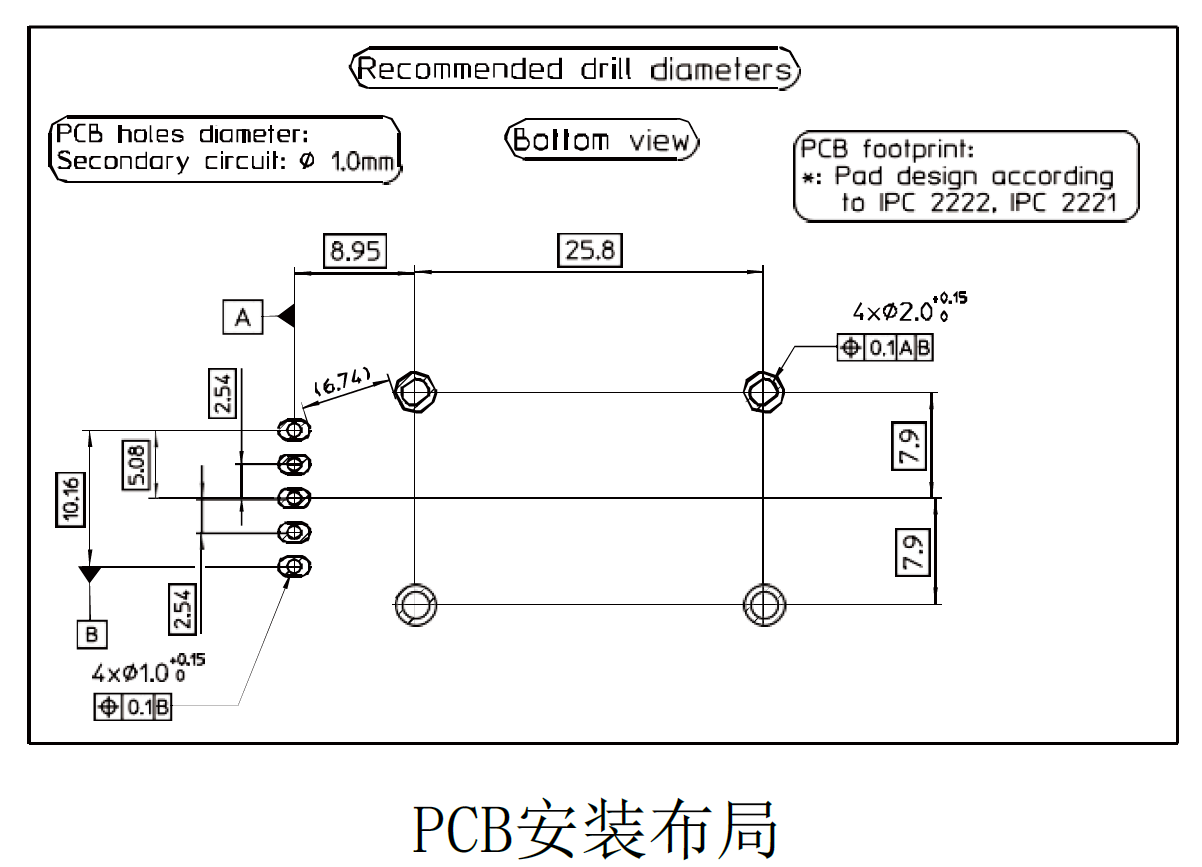

CS1V采用小體積焊接封裝形式，適合集成在有限空間內的PCB板卡上，PCB安裝布局參考如下：

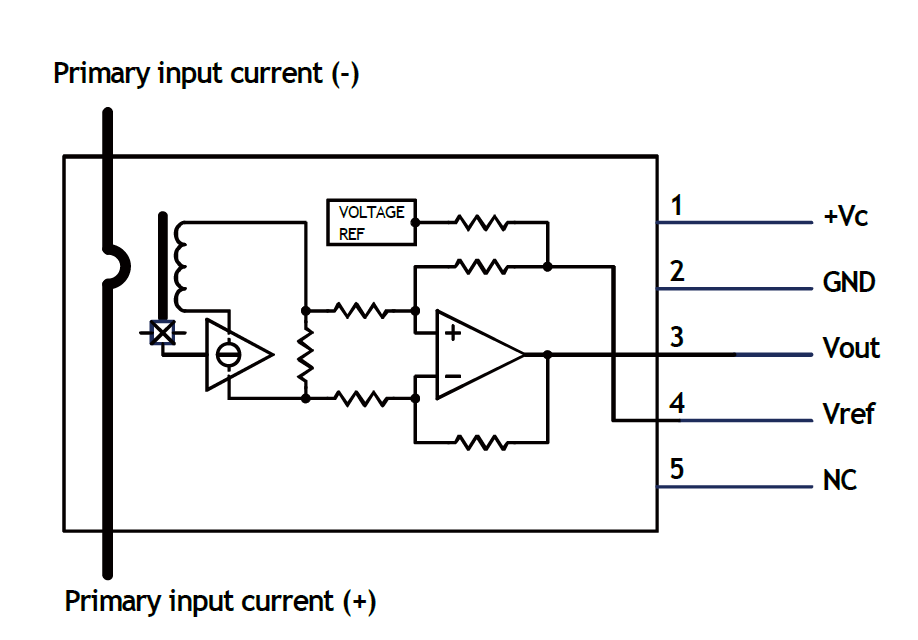

典型應用電路圖：

常見問題及解決方案

1. 測量偏差大：

• 檢查母排是否充滿傳感器孔徑
• 驗證電源電壓穩定性（4.75-5.25V）

1. 輸出噪聲大：

• 檢查輸出濾波電路
• 驗證接地質量

1. 溫度漂明顯：

• 檢查散熱條件
• 啟用溫度補償算法

結論

隨著光伏技術的不斷發展，PCB安裝型的傳感器在提升系統功率密度和可靠性方面發揮著重要的作用。通過合理的應用設計和系統集成，CS1V PB00系列能夠?yàn)楣夥孀兤魈峁┚_、可靠的電流檢測，助力光伏系統實現較高的轉換效率和較長的使用壽命。
