設想這樣一種電機控制設計，能夠在短短幾個周期內完成復雜的三角函數運算，顯著降低軟件成本。這正是恩智浦MCX A34混合信號微控制器的設計初衷。

MCX A34系列簡介

MCX A34系列基于Arm Cortex-M33內核，運行頻率高達180MHz，配備大容量片上存儲器，并集成高性能數學加速器、豐富的模擬外設以及先進的電機控制子系統，旨在實現高精度、高效率的電機驅動解決方案。該系列產品集成度高，有助于降低物料 (BOM) 成本，加快控制循環，并簡化開發流程。

在電機控制中的出色表現

在設計先進的電機控制器時，工程師常常需要多個芯片協同工作，以實現高速控制環路、精確傳感和穩定通信。而MCX A34系列正是為解決這些痛點而生。

其數學加速單元 (MAU) 可執行正弦、余弦、正切、平方根及倒數等函數運算，速度比CMSIS-DSP快17倍，從而顯著縮短磁場定向控制 (FOC) 循環周期，減輕CPU負擔。豐富的16位模數轉換器 (ADC)、運算放大器 (OpAmp) 以及12位數模轉換器 (DAC) 可替代外部模擬前端，降低成本并減少噪聲干擾。結合集成的SmartDMA、高速定時器和工業通信接口，MCX A34成為高效電機驅動設計的單芯片解決方案。

體驗MCX A34系列的強大功能，利用FRDM-MCXA346開發板構建電機控制解決方案，點擊這里>>

MCX A34的應用場景

MCX A34專為工業與物聯網設備的實際應用場景而設計。

在電力與能源領域，它適用于暖通空調控制、智能斷路器和太陽能逆變器等場景。在這些應用中，精確的電流感測與快速控制環路有助于實現更安靜的壓縮機運行和更高的能效。

工廠自動化設備 (如水泵、AC電機驅動器和流程控制設備)，則受益于集成的ADC、脈寬調制 (PWM) 和正交解碼器，無需外部數字信號處理器 (DSP) 即可實現多電機同步。

在家居與樓宇領域——包括家電電機、電磁爐、樓宇控制系統和風扇等——運算放大器、數模轉換器以及防篡改安全功能的結合大幅簡化了設計流程。即使是通用嵌入式設備 (如醫療泵、電動工具和無人機)，也能充分利用MCX A34的高分辨率模擬能力與數學加速性能，實現更平穩的運行表現和更長的電池續航時間。

在構建上述應用時，MCX A34受到MCUXpresso Developer Experience的全面支持，為工程師提供快速上手和靈活擴展所需的工具與平臺。

MCX A34：近距離深度解析

MCX A34簡介：全面了解MCX A34系列的核心組件。

MCX A34系列框圖。

MCX A34的主要特性包括：

Arm Cortex-M33內核，運行頻率高達180MHz，配備FPU/DSP

高達1024KB閃存和256KB SRAM，具有糾錯碼 (ECC) 功能

MAU可加速三角函數及倒數運算

4個16位ADC (3.2Msps)，4個運放，12位DAC

先進的電機控制子系統，集成柔性脈寬調制器 (FlexPWM)、增強型正交解碼器 (eQDC) 和與/或反相邏輯模塊 (AOI)

SmartDMA協處理器，實現靈活的數據處理與控制

工業級安全功能，支持防篡改檢測與安全啟動

豐富的連接接口：最多支持6個通用異步收發器 (UART)，4個I2C、兩個串行外設接口 (SPI) 以及CAN FD

配備MCUXpresso Developer Experience和FRDM生態合作體系支持

內置差異化優勢：MCX A34的獨特之處

MCX A34的核心優勢在于其電機驅動集成整體性方法。大多數微控制器單元 (MCU) 需要在模擬精度、運算性能與成本之間進行取舍，而MCX A34則將三者有機融合于一體。

其MAU顯著減少了三角函數運算所需的處理周期；集成的3.2Msps ADC與運放實現更清晰、同步的傳感，全部集成于單芯片封裝中。SmartDMA與豐富的串行接口支持高效數據流傳輸，避免內核資源占用。結合強大的安全機制、完整的電機控制定時器以及可擴展的存儲規格，最終成就了這款專為高效雙電機控制或功率因數校正 (PFC) 應用而設計的平臺。

快速獲取，輕松上手，高效部署

MCUXpresso平臺專為簡化嵌入式開發而設計，支持靈活的工作流程，并可根據項目需求進行擴展。開發人員可借助MCUXpresso軟件與工具套件，更快速地構建、測試并部署電機控制應用。

MCX A34的MCUXpresso軟件開發套件 (SDK) 包含優化的外設驅動、中間件、實用程序及示例項目。它支持多種集成開發環境 (IDE)，包括：

MCUXpresso for Visual Studio Code (VS Code)：輕量級現代開發環境，支持SDK無縫集成

MCUXpresso IDE：功能全面的Eclipse IDE，集成調試與跟蹤功能

IAR Embedded Workbench：具備安全認證的工具鏈，支持高級代碼優化

Arm Keil MDK：高性能編譯器，提供豐富的中間件支持

準備就緒、開始構建時，可訪問應用代碼中心 (ACH)，獲取超過200個代碼片段與演示項目，助力您快速開發，無需自行摸索。

MCX A34的開發板

使用FRDM-MCXA346開發板，啟動您的下一個電機控制項目。該開發板是一款經濟高效、易于使用的開發平臺，允許您全面訪問MCX A34的強大外設與子系統。

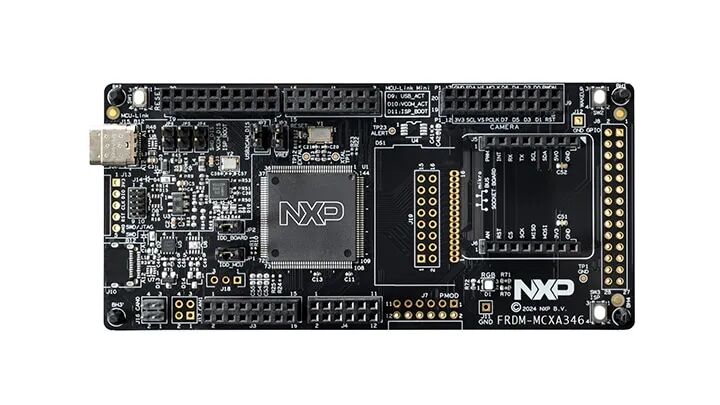

FRDM-MCXA346開發板。

該平臺的主要特性包括：

MCX A34搭載Arm Cortex-M33，運行頻率高達180MHz

集成了MAU、SmartDMA、運放、ADC和DAC

兼容Arduino的接頭、USB-C編程和板載調試

通過擴展板中心支持?jǐn)U展板

MCX A34的優勢

MCX A34系列提供獨特的功能組合，具體包括：

響應迅速的控制能力，三角函數與倒數運算速度提升17倍

高分辨率模擬信號處理，實現簡化且精確的傳感

智能數據傳輸機制，有效釋放CPU

豐富的存儲資源，高達1024KB閃存與256KB SRAM

內置安全機制與靈活的工業連接

無論您正在構建智能HVAC、下一代家電產品，還是工廠自動化系統，MCX A34都能助您簡化開發流程，同時更大限度地提高性能。

本文作者

Daniel Hou是恩智浦半導體工業邊緣處理大眾市場團隊的技術營銷人員，為工業細分市場的新興微控制器和微處理器用例提供支持。他之前曾在半導體行業擔任過應用工程和市場營銷方面的職務，擁有美國羅斯-霍曼理工學院 (Rose-Hulman Institute of Technology) 電氣工程碩士學位。
