隨著移動設備的普及和使用頻率的增加，小功率充電器、適配器在日常生活中扮演著愈發重要的角色，因此對于充電器適配器的測試自然也越發受企業重視。本文將深入探討基于ATECLOUD測試平臺的測試軟件對這些充電器和適配器的測試項目和方法。

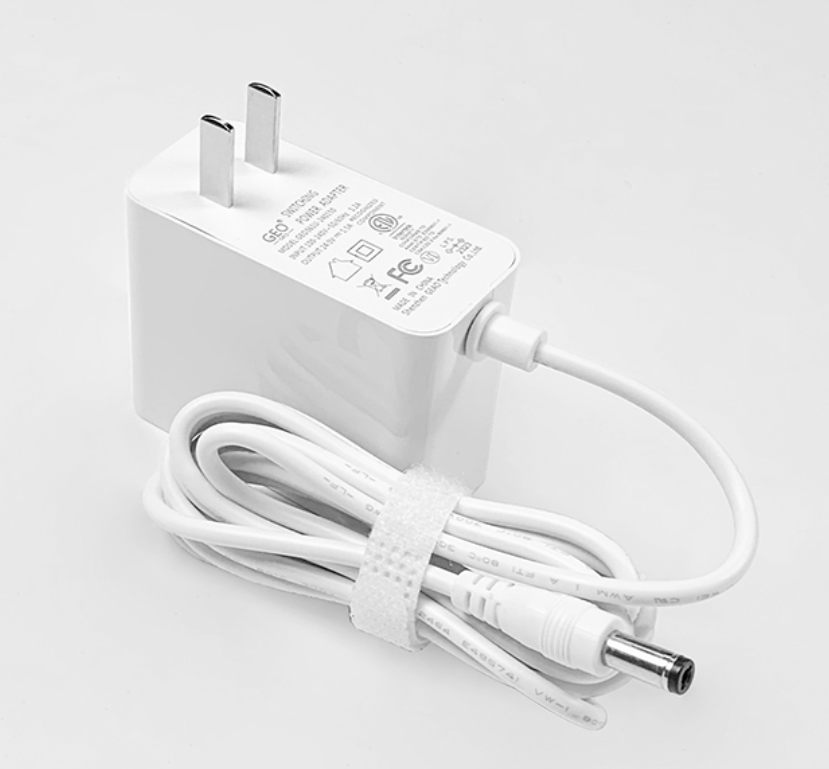

電源適配器

基于ATECLOUD平臺的充電器/適配器測試系統的儀器：
交流電源：模擬電網條件（電壓波動、頻率變化）。
電子負載：模擬充電器供電的各種負載狀態（恒定電流 CC，恒定電壓 CV，恒定功率 CW，動態負載變化）。
示波器：測量輸出電壓紋波、噪聲、動態響應、開關頻率等高速信號。
臺式萬用表/功率計：測量輸入功率、輸出電壓、輸出電流、效率、功率因數等電參數。
ATEBOX：連接硬件儀器與平臺，系統運行、數據存儲分析
自動化測試平臺：基于ATECLOUD平臺搭建的充電器/適配器測試方案，可控制所有儀器、執行測試序列，采集數據和生成報告。

充電器測試

基于ATECLOUD平臺測試方案的測試項目和方法：
空載功耗/待機功耗：方案程控交流電源設定標準輸入電壓，程控電子負載設定為無負載狀態（開路）。使用功率分析儀或數字萬用表測量輸入電流和電壓，計算輸入功率。
輸入啟動電壓/電流：程控交流電源從 0Vac 緩慢上升至產品啟動的最小輸入電壓，通過數字萬用表監控輸入電流和輸出電壓的出現。
輸出電壓精度：程控電子負載設定為特定負載點（如 25%，50%，75%，100% Max Load）。在負載穩定后，使用萬用表讀取輸出電壓。
負載調整率：程控電子負載從 Min Load切換或步進至 Max Load。測量最大負載和最小負載時輸出電壓的變化量 ΔVo，計算調整率 = (ΔVo / Vo_rated) * 100%。
線性調整率/輸入調整率：在恒定滿載下，程控交流電源在額定范圍內變動輸入電壓。測量最大輸入和最小輸入電壓時輸出電壓的變化量 ΔVo，計算調整率 = (ΔVo / Vo_rated) * 100%。
效率：控制交流電源和電子負載在特定輸入電壓和多個負載點（如 25%，50%，75%，100%負載）下，同時控制功率分析儀測量輸入功率 Pi 和輸出功率 Po（Vo * Io）。計算效率 = (Po / Pi) * 100%。
功率因數：在滿載和其他負載點下，程控交流電源設定輸入電壓，控制功率分析儀直接讀取功率因數 PF。
負載瞬態響應：程控電子負載進入瞬態現已模式?？刂聘咚偈静ㄆ鳒y量輸出電壓在突變時的過沖/欠沖幅度及恢復時間并采集波形。
輸入電壓瞬態響應：程控交流電源在滿載時快速切換輸入電壓?？刂剖静ㄆ鞅O(jiān)測輸出電壓波動和恢復情況并采集其波形。

電源適配器測試項目

除了以上的測試項目外，基于ATECLOUD測試平臺的方案還可以測試紋波噪聲、過流/過壓保護、欠壓/過壓保護等測試。自動化測試可顯著提升測試效率、可靠性和數據可追溯性，廣泛應用于產線終檢和品控環節。
