在便攜式音頻設備（如藍牙音箱、智能手機、平板電腦等）的設計中，音頻功率放大器是決定音質表現、續航能力與設備穩定性的核心組件。一款優秀的音頻功放不僅需要具備強勁的功率輸出，還需兼顧能效、溫控及靈活的適配性，以滿足不同場景下的使用需求。HT862 作為一款內置自適應升壓、自動增益控制（AGC）與限溫功能的單聲道智能音頻功率放大器，正是為解決上述需求而生，憑借其豐富的功能配置、出色的性能參數與廣泛的適配性，成為便攜式音頻設備設計的理想選擇。

一、核心功能：兼顧性能、能效與穩定性的智能設計

HT862 的核心優勢在于將多項智能控制功能集成于一體，從功率調節、增益控制到溫度保護，全方位優化音頻輸出效果與設備使用體驗，具體可從以下三大核心功能展開：

1. 自適應升壓：按需調節電壓，平衡功率與能效

為滿足不同輸出功率需求，HT862 內置了可靈活選擇的升壓模塊，提供5.45V、6.45V、7.45V、7.85V四種固定輸出電壓選項，設計人員可根據設備的功率目標（如小型藍牙音箱需低功率、拉桿音箱需高功率）直接配置。更重要的是，該升壓模塊具備 “自適應” 特性 —— 當輸入音樂信號較小時（如播放輕音樂、低聲對話音頻），模塊會自動停止升壓，直接以鋰電池供電電壓工作。這一設計能大幅降低不必要的電能消耗，顯著提高系統工作效率，進而延長設備的電池續航時間，避免了傳統功放 “無論信號大小均維持高電壓輸出” 導致的電量浪費問題。

2. 自動增益控制（AGC）：雙重保障，穩定音質與電池壽命

HT862 的 AGC 功能包含限幅（Limiter）與電池跟蹤（Battery Tracking）兩大子功能，從 “音質穩定” 和 “電池保護” 兩個維度提供保障：

限幅功能：當輸入音頻信號過大時（如突然播放高音量音樂、音頻文件本身音量過載），限幅功能會自動將輸出信號限制在預設的功率與失真度（THD+N）范圍內。這意味著即使遇到極端信號輸入，用戶也不會聽到刺耳的破音，同時避免了過大信號對揚聲器或功放芯片本身造成的損傷，確保音質始終保持清晰穩定。

電池跟蹤功能：隨著設備使用時間增加，鋰電池電壓會逐漸下降。此時，電池跟蹤功能會自動隨電池電壓降低而逐步減小功放增益，從而限制電池的輸出電流。這一設計不僅能減少低電量狀態下的電池功耗，延長設備的續航時間，還能有效防止因電流過大導致的音頻破音，同時降低電池在低電量時因過載提前進入鎖死狀態的風險，保護電池使用壽命。

3. 自動限溫控制（TFB）：避免過溫保護，提升峰值功率

在高功率輸出（如播放大音量音樂）或高環境溫度（如夏季戶外使用）場景下，功放芯片的片內溫度容易升高。若溫度過高，傳統功放可能會觸發 “過溫關斷保護”，導致音頻輸出中斷，影響用戶體驗。HT862 的自動限溫控制功能則能有效解決這一問題：當芯片溫度達到設定閾值時，TFB 功能會自動降低系統增益，通過減少功率損耗來控制芯片溫度上升，避免觸發過溫關斷保護。這一過程在保證音樂品質不出現明顯劣化的前提下，讓芯片能夠持續穩定工作，顯著提升了設備的音樂峰值功率輸出能力，尤其適用于升壓 7.85V+D 類、升壓 + AB 類等高性能工作狀態，以及環境溫度較高的使用場景。

二、關鍵性能參數：精準匹配不同設備需求

除了豐富的智能功能，HT862 的性能參數同樣表現出色，覆蓋了電壓、功率、失真度、效率等核心指標，可精準匹配不同便攜式音頻設備的設計需求：

1. 電源與電壓參數

升壓輸入電壓（VBAT）：支持 2.8V 至 5.0V，與主流鋰電池的電壓范圍（如單節鋰電池充滿電約 4.2V、放電下限約 2.75V）高度匹配，無需額外的電壓轉換電路，簡化了設備設計。

升壓輸出電壓（VPOUT）：提供 5.45V、6.45V、7.45V、7.85V 四種選擇，為不同功率需求的設備提供靈活支持 —— 低電壓選項適用于小型便攜音箱，高電壓選項則滿足拉桿音箱、2.1 聲道音箱等對功率要求較高的設備。

2. 輸出功率與失真度

在 4Ω 負載（主流便攜式音箱常用揚聲器阻抗）、1% THD+N（失真度較低，人耳基本無法察覺）的條件下，以 4.2V 鋰電池供電時，HT862 的輸出功率隨升壓電壓變化呈現清晰的梯度：

VPOUT=5.45V 時，輸出功率達 3.4W；

VPOUT=6.45V 時，輸出功率達 4.7W；

VPOUT=7.45V 時，輸出功率達 6.2W；

VPOUT=7.85V 時，輸出功率可達 7.0W。
這一功率范圍覆蓋了從微型藍牙音箱到中型拉桿音箱的大部分需求，且 1% 的低失真度確保了高質量的音頻輸出。此外，在 D 類工作模式下（VBAT=3.6V、RL=4Ω+22uH、Po=0.5W），THD+N 可低至 0.02%，進一步驗證了其出色的音質表現。

3. 能效與靜態電流

能效是便攜式設備的核心關注點之一。HT862 在 D 類工作模式下（VBAT=4.2V、RL=4Ω+22uH、Po=0.6W），效率可達 88%，遠高于傳統 AB 類功放（通常效率約 50%-60%），能有效減少電能轉化為熱能的損耗，提升電池利用率。同時，其靜態電流僅為 4.0mA（3.6V 供電），在設備待機或低音量播放時，功耗極低，進一步延長了電池續航時間。

4. 增益與控制模式

增益選擇：支持 25dB 和 30dB 兩種固定增益，可根據揚聲器靈敏度和設備音量需求靈活配置；在 I2C 控制模式下，更是支持最大 80 階的音量調節，能實現更精細的音量控制，滿足不同用戶的聽覺偏好。

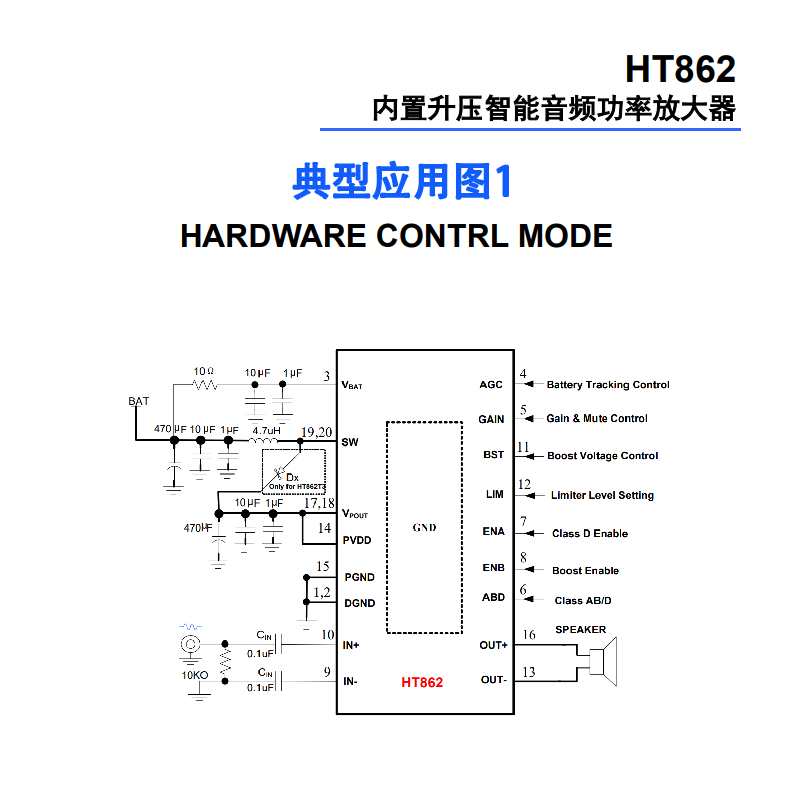

控制模式：提供硬件控制和 I2C 控制兩種模式。硬件控制模式通過外部引腳配置，操作簡單，適用于對功能配置要求不高的場景；I2C 控制模式則可通過總線對功放的各項參數（如升壓電壓、AGC 閾值、音量等）進行靈活配置，功能更豐富，適用于需要精細化控制的智能音頻設備。

三、額外優勢：簡化設計、保障安全與廣泛適配

1. 簡化電路設計的集成功能

HT862 內部集成了免濾波器調制技術，無需在輸出端額外添加 LC 濾波器，即可直接驅動揚聲器，不僅減少了外部元器件數量，降低了設備的體積與成本，還避免了濾波器對音頻信號的損耗，提升了音質的純凈度。同時，芯片內置的關斷功能可將待機電流最小化，進一步優化能效。

2. 全面的安全保護機制

為保障芯片與設備的穩定運行，HT862 配備了輸出端過流保護、片內過溫保護和電源欠壓異常保護三大功能：

過流保護：當輸出端電流過大（如揚聲器短路）時，芯片會自動切斷輸出，防止損壞芯片或揚聲器；

過溫保護：若自動限溫控制失效導致芯片溫度過高，過溫保護會觸發關斷，避免芯片燒毀；

欠壓保護：當電源電壓低于設定閾值時，芯片會停止工作，防止在低電壓下出現異常輸出或損壞設備。

3. 封裝與環保特性

HT862 采用TSSOP20L-PP 封裝，封裝尺寸小巧，適合便攜式設備的緊湊布局；同時，芯片符合無鉛無鹵標準，滿足環保要求，適用于全球范圍內的綠色電子產品設計。

4. 廣泛的應用場景

憑借上述優勢，HT862 的應用場景極為豐富，幾乎覆蓋了所有便攜式音頻設備及部分小型固定音頻設備，包括：

藍牙音箱、Wi-Fi 音箱、便攜式音箱、2.1 聲道小音箱、拉桿音箱；

iPhone/iPod/iPod docking、MP4、導航儀；

平板電腦、筆記本電腦、智能手機；

小尺寸 LCD 電視 / 監視器、便攜式游戲機等。

四、總結

從智能控制功能到出色的性能參數，從簡化設計到安全保護，HT862 單聲道智能音頻功率放大器全方位滿足了便攜式音頻設備對 “高效、穩定、靈活” 的核心需求 —— 自適應升壓與 AGC 功能平衡了功率與能效，自動限溫控制保障了高負荷下的穩定運行，免濾波器技術與全面保護機制簡化了設計并提升了安全性。無論是追求長續航的微型藍牙音箱，還是需要高功率的拉桿音箱，HT862 都能通過靈活的配置與精準的參數匹配，為設備提供高質量的音頻輸出解決方案，成為便攜式音頻設備設計中極具競爭力的選擇。
