測頭座是連接三坐標測量機運動軸與測針的關鍵部件，它的結構設計直接決定測頭角度調整的靈活性、定位精度的穩定性，更影響著復雜零件測量的效率與可靠性。不同類型的測頭座適用于不同的測量場景與自動化需求，所以對于精密測量企業來說，選對測頭座結構類型，相當于為三坐標測量機裝上精準導航系統。

從結構原理劃分，目前主流的三坐標測頭座可分為手動旋轉測座、自動旋轉測座與固定測座三類，三者在精度、效率、適用場景上存在差異，需結合企業測量需求選擇。

1、固定測座

固定測座核心特征是測頭角度固定，無法進行旋轉調整。這類測頭座結構簡單緊湊，測頭方向和角度無法調整，穩定性強，一般用于測量需求高標準化的場景——在不需要多角度探測的簡單測量任務中，尤其適合批量單一尺寸工件的快速檢測，例如規則平面、孔位的尺寸測量。

2、手動旋轉測座

手動旋轉測座經濟靈活，依賴人工操作。其核心特點是通過人工扳動測座本體實現角度調整，調整后需手動擰緊定位螺絲固定方位。能夠在轉動范圍內覆蓋多種方位，適應比固定測座更復雜的工件幾何特征。

但人工定位的操作方式不僅效率低下，還易因操作人員的力度、角度把控差異導致定位誤差，無法滿足自動化生產線的連續測量需求，更難以適配復雜零件多方向觸測的場景。因此該類測座雖成本較低，但已逐漸無法適應現代制造中對高效率和自動化測量的要求。

3、自動旋轉測座

自動旋轉測座是目前三坐標測量領域的主流配置。它通過內置精密分度機構（如多齒分度盤結構），由控制系統驅動測頭繞水平軸（A角）和垂直軸（B角）自動旋轉，實現高重復性的角度定位，尤其適用于結構復雜、需多角度探測的工件。

相較于手動測座，自動旋轉測座的優勢體現在三個核心維度：

一是精度更高，依托精密的機械傳動與六點約束定位結構，重復定位精度可達到0.4μm（2σ），角度調整的一致性遠超人工操作；

二是效率更快，以國產高端方案為例，自動旋轉測座完成90°轉角僅需3.5秒，且支持通過編程預設角度位置，大幅減少測量過程中的等待時間；

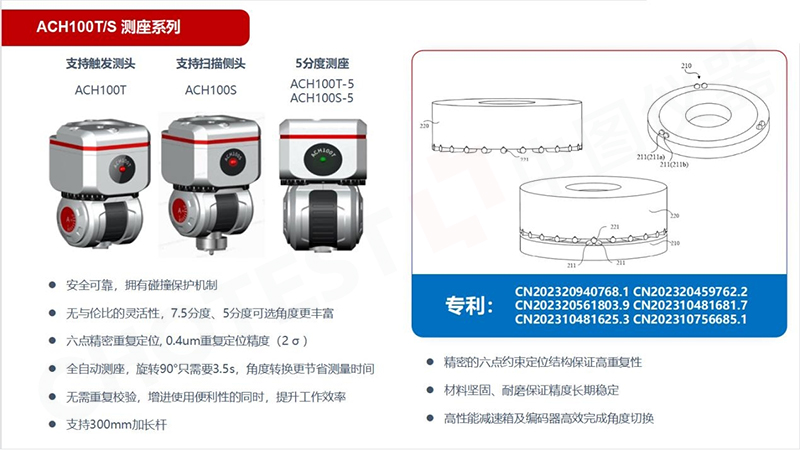

三是靈活性更強，可根據測量需求選擇不同的分度步距——常見的如中圖儀器自主研發的ACH100T/S系列自動旋轉測座，支持以5°或7.5°為分度進行高精度轉角，可在測量空間中提供720至1728個可選位置。用戶通過測量軟件編程即可自動調用不同角度，顯著提升測量復雜曲面的能力與檢測效率。該類測座通常還配備動態與靜態防撞機制，保障測量過程的安全性。

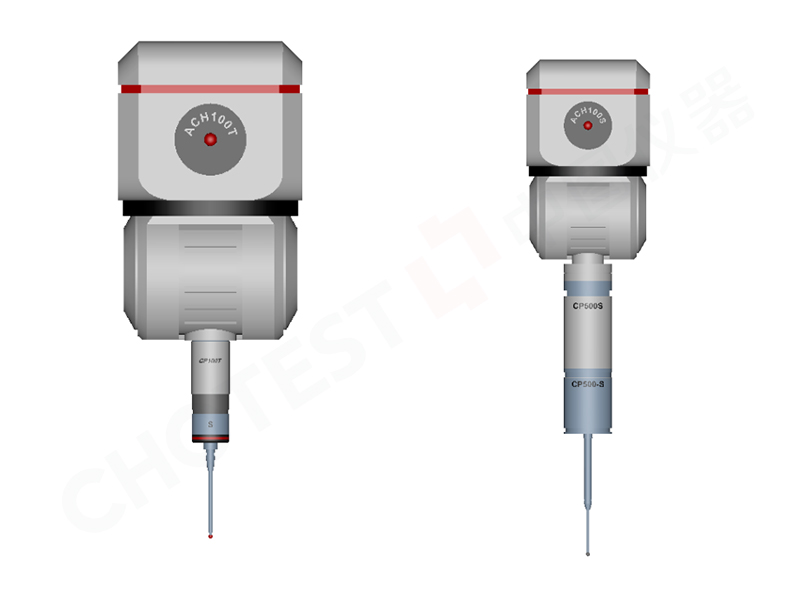

從功能細分來看，自動旋轉測座還可進一步分為觸發專用型與觸發/掃描兼容型。中圖儀器自主研發的ACH100系列，ACH100T/ACH100T-5專注于觸發測量，適用于對零件尺寸公差、形位公差（如孔徑、同軸度）的精準檢測；而ACH100S/ACH100S-5則支持觸發與掃描雙功能，通過與掃描測頭（如TKJ、CP500S系列）的適配，可實現對復雜曲面的連續點云采集，滿足發動機缸體、葉輪、齒輪箱等具有隱藏特征或復雜型面的逆向工程、輪廓度分析等高精度測量需求。

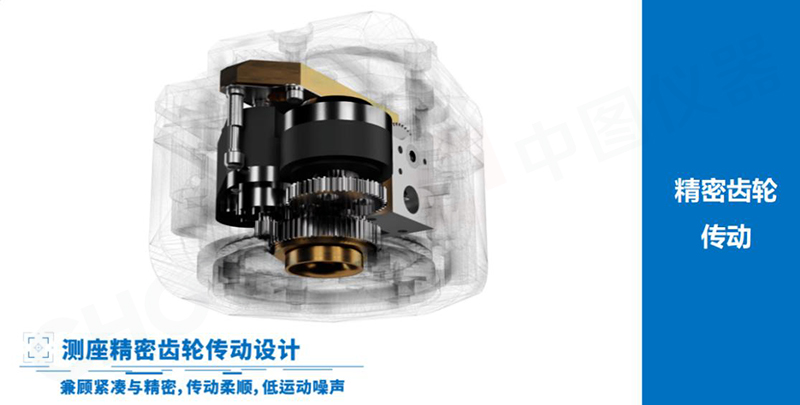

同時，這類自動測座還融入了多重安全設計——?jiǎng)討B(tài)防撞與靜態防撞機制能有效避免測頭與零件碰撞導致的損壞，高性能減速箱與編碼器的搭配則確保角度切換時的傳動柔順性與低噪聲，兼顧了測量效率與設備安全性。

在工業制造向高端化、自主化轉型的背景下，國產自動旋轉測座已實現關鍵技術的突破。中圖儀器的ACH100系列自動旋轉測座不僅掌握了測頭座從精密六點定位結構、高性能傳動系統到自主研發的Alpha4控制器，均擁有自主知識產權，還通過了德國PTB認證。

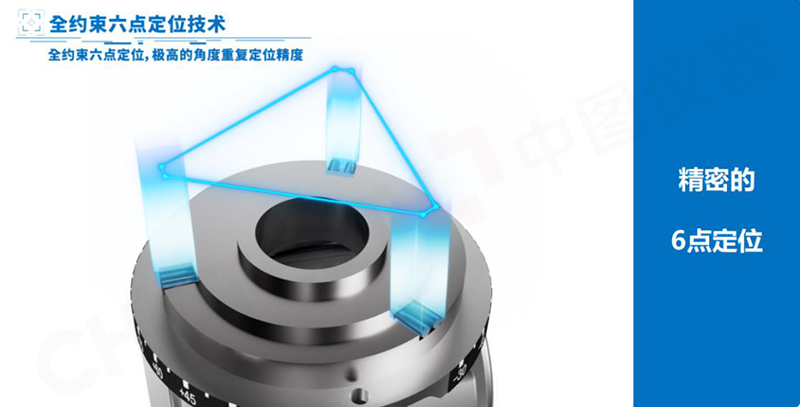

六點約束定位技術，是通過精密機械結構實現測座的全約束定位，確保0.4μm的重復定位精度；5°/7.5°可選的分度步距，讓測頭能精準適配不同復雜程度的零件；而無需重復校驗的設計，則進一步提升了操作便利性與測量效率，解決傳統測座“調整繁、精度飄、效率低”的痛點。

總結：依據測量需求做出合理選擇

（1）固定測座適用于類型單一、檢測角度固定的批量工件；

（2）手動旋轉測座適合預算有限、測量任務多變但頻次不高、可接受人工干預的場景；

（3）自動旋轉測座則是高精度、高效率及自動化測量的不二之選，尤其適用于現代智能制造單元和復雜質量控制流程。

對企業來說，選擇三坐標測頭座的核心邏輯，是場景匹配。無論是汽車制造中發動機零件的微米級公差檢測，還是航空航天領域復雜結構件的形位公差把控，選對測頭座結構類型，都是實現精準測量的第一步。
