第一章：ADI-AD936X系列介紹

AD9361 、AD9364 和 AD9363 是高性能、高度集成的 RF Agile

Transceiver? 。它們的可編程性和寬帶能力使它們成為廣泛的收發器應用的理 想選擇。這些器件將 RF 前端與靈活的混合信號基帶部分和集成頻率合成器相 結合，通過為處理器提供可配置的數字接口來簡化設計。

AD9361 和 AD9364 均在 70 MHz 至 6.0 GHz 范圍內工作，而 AD9363 則在

380 MHz 至 3.8GHz 范圍內工作，均涵蓋大多數許可和非許可頻段。

AD9361 和 AD9364 的通道帶寬為 200 kHz 至 56 MHz，而 AD9363 的頻率 范圍為 200 kHz 至 20 MHz。AD9361 和 AD9363 都是 2 Rx、2 Tx 器件，而 AD9364 是 1 Rx、1 Tx 器件。

?編輯

AD9361 和 AD9364 是高度集成的射頻 (RF) 收發器，能夠針對廣泛的應用 進行配置。這些器件集成了在單個器件中提供所有收發器功能所需的所有 RF、 混合信號和數字模塊?？删幊绦允乖搶拵瞻l(fā)器適用于多種通信標準，包括頻 分雙工 (FDD) 和時分雙工 (TDD) 系統。這種可編程性還允許該器件使用單個 12 位并行數據端口、雙 12 位并行數據端口或 12 位低壓差分信號 (LVDS) 接 口連接到各種基帶處理器 (BBP)。

AD9361 和 AD9364 還提供自校準和自動增益控制 (AGC) 系統，在變化的 溫度和輸入信號條件下保持高性能水平。此外，該器件包括多種測試模式，允 許系統設計人員插入測試信號并創建內部環回模式，設計人員可以使用這些模 式在原型制作期間調試他們的設計，并針對特定應用優化他們的無線電配置。

[]() []()第二章：FMCOMMS3移植

[]()2.1FMCOMMS3簡介及實驗說明

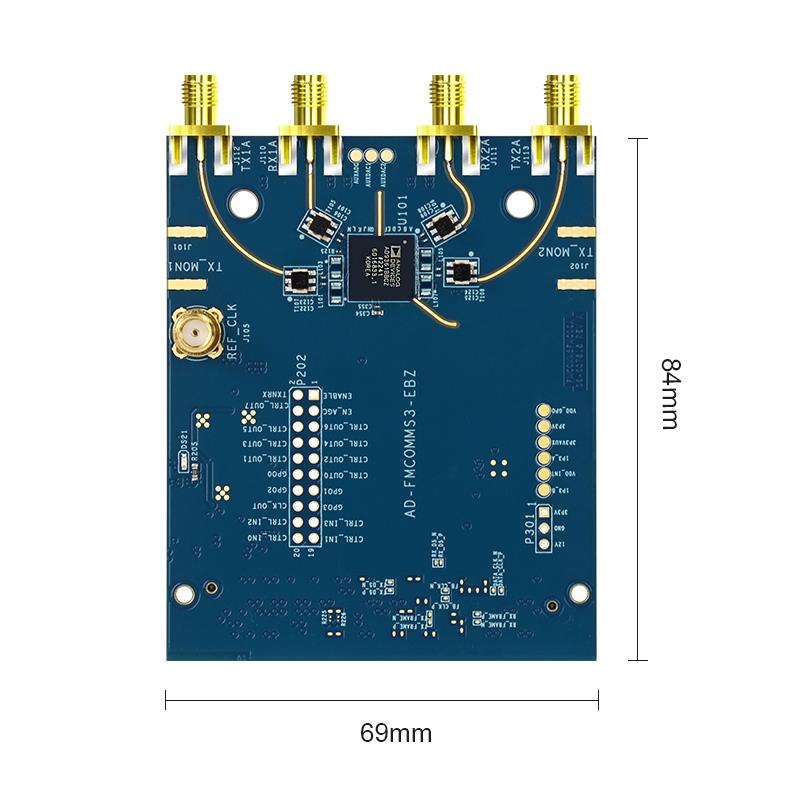

FMCOMMS3 是 AD9361 評估板，它是一款可編程且寬帶的射頻收發機，由射頻 前端、混合信號基帶部分和頻率合成器組成。它的接收機本振可以工作在

70MHz 到 6GHz，發射機本振可以工作在 47MHz 到 6GHz，信道帶寬支持小于 200kHz 到 56MHz。

在評估板中，每個獨立的 RX 通道有三個輸入(RXA/B/C)，但是從評估板的 原理圖上可以看出，F(xiàn)MCOMMS3 只使用了其中一個輸入(RXA)，其他的輸入接

地。并且每個獨立的 TX 通道也只使用了一個輸出(TXA)。

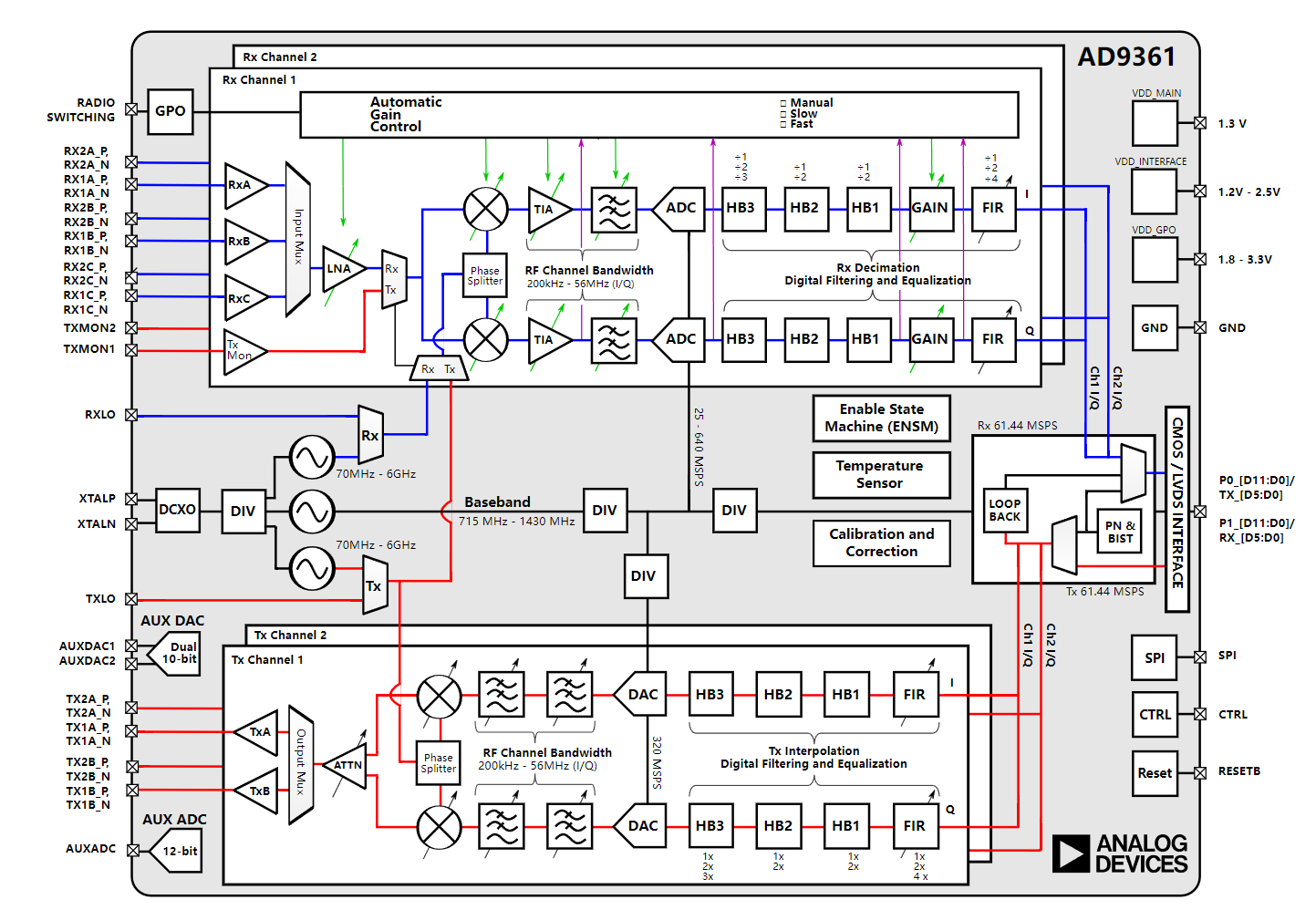

另外，F(xiàn)MCOMMS3 使用FMC 接口與 FPGA 進行連接，傳輸數據、控制信號和檢 測信號。從功能框圖看出使用的是 LPC 接口。

關于 FMCOMMS3 的更多信息，可以訪問 Analog Devices 官方網站獲取。

?編輯

實驗說明 ：基于璞致 FPGA 板卡，運行 FMCOMMS3 嵌入式系統且與無線電軟 件進行交互測試，用戶可以根據購買的板卡類型選用對應的教程。

想深度研究的用戶，可以查看我們提供的源文件以及去 ADI 官網上學習。

官網網址如下：https://www.analog.com/en/design-center/evaluation-

hardware-and-software/evaluation-boards-kits/eval-ad-fmcomms3- ebz.html#eb-overview

[]()2.2FMCOMMS3開發說明

用戶如果使用我們提供的源文件，請參考我們的步驟。

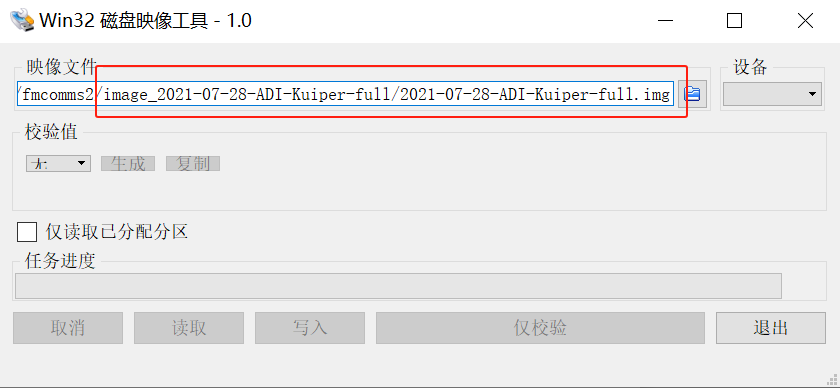

用戶需要先準備一張 32G 的 SD 卡，然后用Win32 磁盤映像工具把 ADI 的鏡 像燒錄到 SD 卡中。

?編輯

我們?cè)侔?sd_img 文件夾下的全部文件拷貝到 BOOT 盤，然后彈出 SD 卡，插 到開發板上，上電運行即可。

?編輯

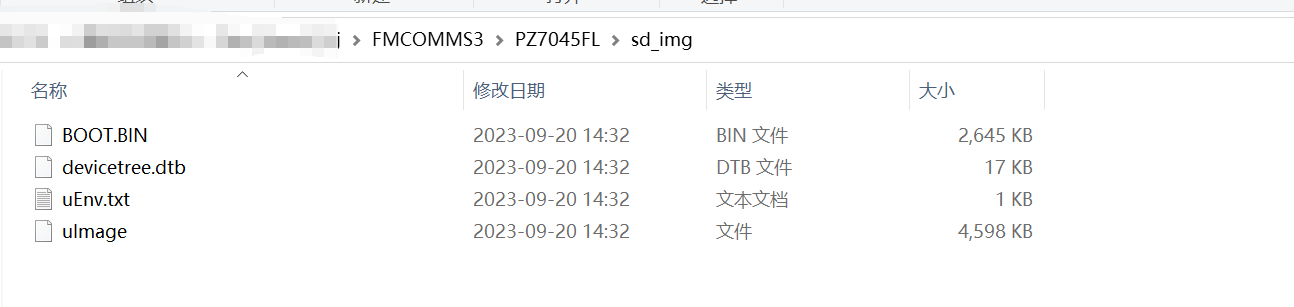

我們提供了編譯好的固件，用戶直接拷貝即可，sd_img 文件夾如下圖：

?編輯

如果用戶想自己編譯固件，可以參考官網的步驟，官網提供了編譯的全部步 驟和流程，用戶可以去查看。

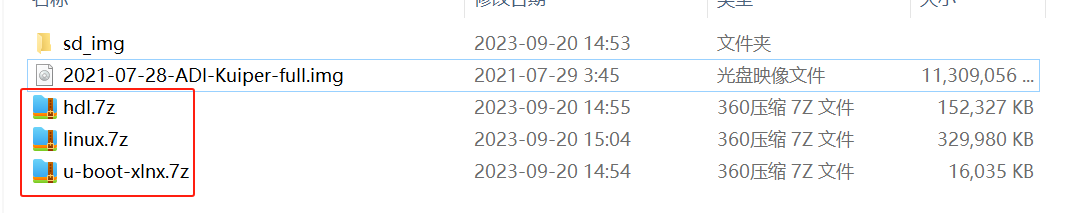

官網的源文件沒添加適配我們開發板的文件，我們基于官方的文件進行了修 改且源文件全部提供，用戶可以基于我們修改的文件，進行編譯。

?編輯

官網的鏈接如下：

https://wiki.analog.com/resources/eval/user-guides/ad-fmcomms3-ebz

[]()2.3FMCOMMS3測試說明

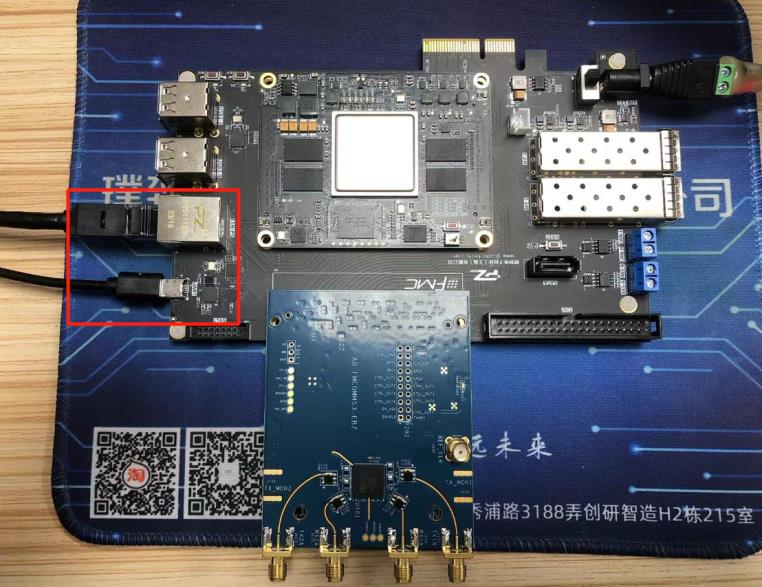

我們可以把上面生成的固件，拷貝到 SD 卡，上電運行，模塊接線如下圖：

?編輯

登錄后，設置網口 IP，ping 正常，說明網口鏈接正常，可以繼續下面的步 驟，如下圖：

?編輯

我們先安裝 ADI 的 win 驅動，如下圖（在資料包軟件文件夾中）：

?編輯

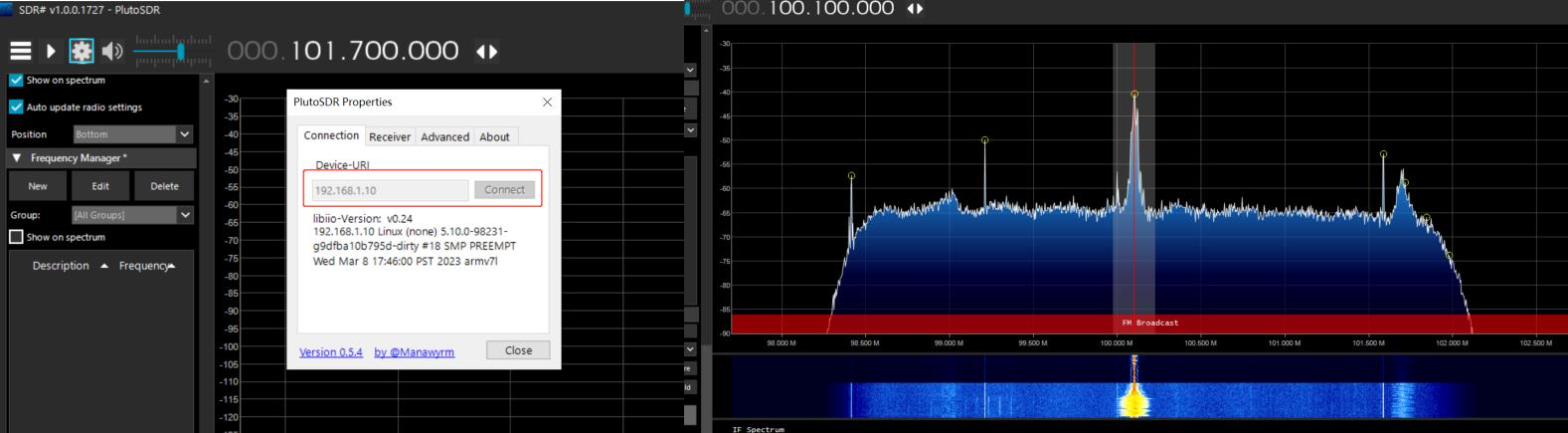

驅動安裝完成后，我們可以打開收音機軟件（SDR#），進行功能測試

網線接到電腦上(最好關閉網絡防火墻)，軟件按如下連接，然后點擊配置 旁邊的側三角按鍵，即可收聽電臺

說明： 1.第一次安裝完驅動，運行收音機軟件異常的話，可重啟電腦及 SDR 硬件，重新測試下

2.收音機軟件用網口鏈接，IP 是 192.168.1.10（電腦端需要在 192.168.1.X 網段，最好關閉防火墻）

?編輯

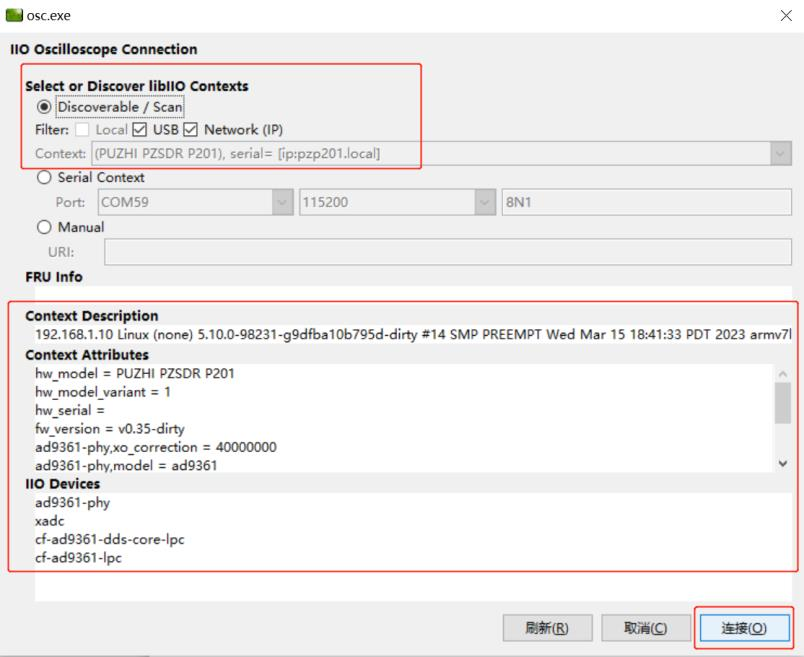

我們?cè)俅蜷_ ADI IIO Oscilloscope 軟件，進行功能測試

軟件會自動連接 FMCOMMS3 板卡，如果沒有，檢查下網線

網絡 IP 地址為 192.168.1.10（我們一般使用網絡接口，千兆速度更快，電 腦端需要在 192.168.1.X 網段，最好關閉防火墻）

?編輯

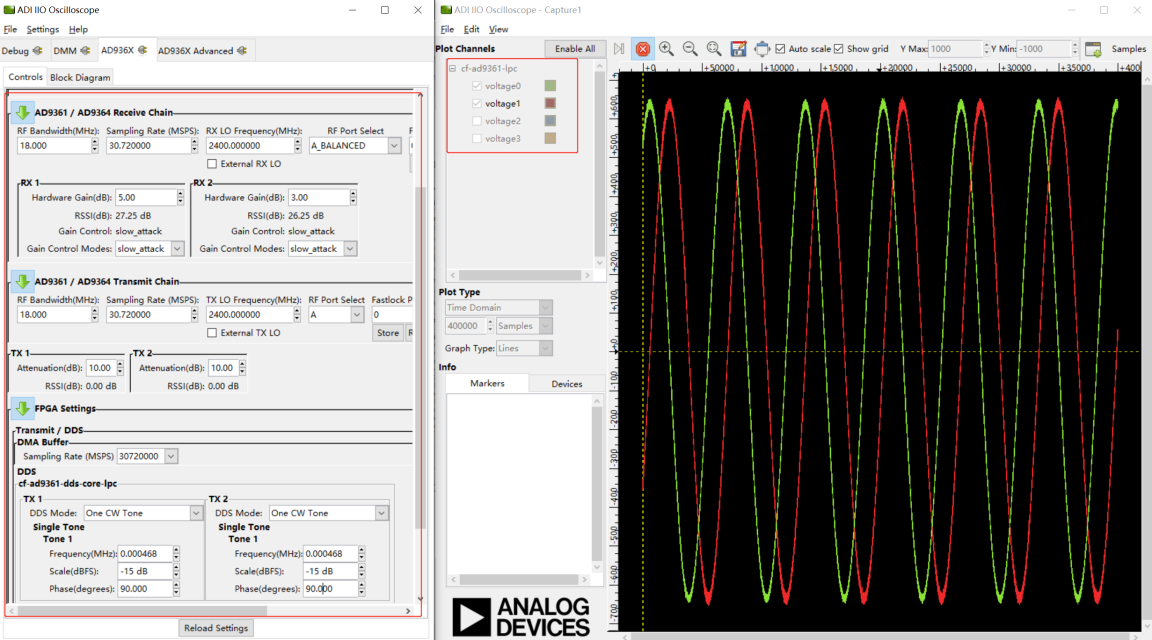

軟件配置如下圖，然后選擇通道，打開查看收發情況 讀者也可以根據實際需要，自行修改配置，進行測試

?編輯

到此，F(xiàn)MCOMMS3 實驗全部完成。

?
