該LMX2572LP是一款低功耗、高性能寬帶合成器，無需使用內部倍頻器即可產生12.5 MHz至2 GHz的頻率。PLL具有出色的性能，同時3.3 V單電源僅消耗70 mA電流。

對于數字移動無線電 （DMR） 和無線麥克風等應用，該LMX2572LP支持 FSK 調制。支持分立電平 FSK 和脈沖整形 FSK。直接數字 FSK 調制可通過編程或引腳實現。
*附件：lmx2572lp.pdf

該LMX2572LP允許用戶同步多個器件的輸出，還支持需要輸入和輸出之間確定性延遲的應用。該LMX2572LP提供了一個選項，可以細粒度地調整相位，以解決電路板或器件內的延遲不匹配。頻率斜坡發生器可以在自動斜坡生成選項或手動選項中合成多達兩段斜坡，以實現最大的靈活性。快速校準算法允許用戶以超過 20 μs 的速度改變頻率。

該LMX2572LP集成了來自3.3 V單電源的LDO，因此無需板載低噪聲LDO。

特性

• 輸出頻率：12.5 MHz 至 2 GHz
• 低功耗：3.3V 電源時為 70 mA
• 100 kHz偏移時相位噪聲為–124 dBc/Hz，載波為800 MHz
• PLL品質因數：–232 dBc/Hz
• PLL歸一化1/f噪聲：–123.5 dBc/Hz
• 32 位小數 N 分頻器
• 使用可編程輸入乘法器去除整數邊界雜散
• 跨多個設備同步輸出相位
• 支持斜坡和啁啾功能
• 支持 FSK 直接數字調制
• 兩個可編程輸出功率電平差分輸出
• 快速VCO校準速度：<20μs
• 3V 至 3.5V 單電源

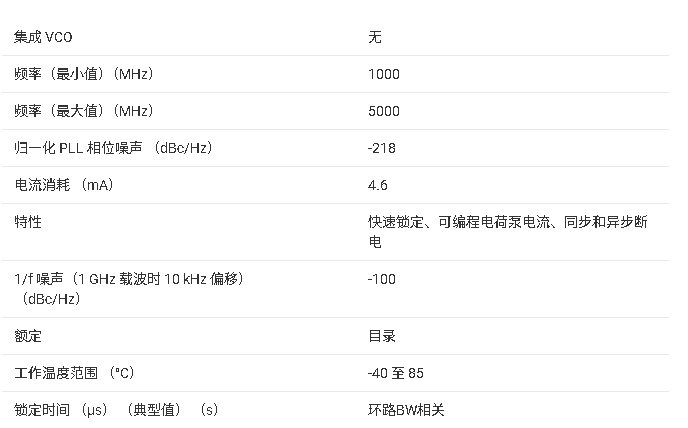

參數

方框圖

?1. 核心特性?

• ?頻率范圍?：輸出頻率12.5 MHz至2 GHz，支持寬頻帶應用。
• ?低功耗?：70 mA（3.3V供電），適合便攜式設備。
• ?高性能指標?：
  • 相位噪聲：-124 dBc/Hz（100 kHz偏移，800 MHz載波）。
  • 分?jǐn)?shù)N分頻器：32位分辨率，支持精細頻率步進。
  • 快速VCO校準：<20 μs，適用于動態頻率切換場景。
• ?調制功能?：支持FSK直接數字調制（離散電平及脈沖整形）。

?2. 關鍵應用領域?

• ?測試測量設備?：高精度時鐘生成。
• ?無線通信系統?：數字雙向無線電、衛星通信、MIMO系統。
• ?專有無線連接?：如無線麥克風、低功耗射頻鏈路。

?3. 功能模塊詳解?

• ?參考路徑?：集成倍頻器（OSC_2X）、預分頻器（PLL_R_PRE）、乘法器（MULT）和后分頻器（PLL_R），靈活配置參考頻率。
• ?PLL架構?：
  • 電荷泵增益可編程（625 μA至6875 μA）。
  • 支持整數/分?jǐn)?shù)模式，4階ΔΣ調制器優化噪聲性能。
• ?VCO設計?：6個核心頻段（3.2–6.4 GHz），自動校準確保溫度穩定性（-40°C至85°C）。
• ?輸出緩沖?：差分推挽結構，功率可調（-6 dBm至9 dBm），支持單端或差分負載。

?4. 高級功能?

• ?相位同步?：通過SYNC引腳實現多設備輸出相位對齊，確定性延遲<14 ps。
• ?頻率斜坡?：支持手動/自動模式，可編程斜率和分段（如線性掃頻或突發模式）。
• ?FSK調制?：
  • ?SPI模式?：預存8組頻偏（2/4/8電平FSK）。
  • ?I2S模式?：實時數據流輸入，支持任意波形調制（如高斯濾波FSK）。

?5. 寄存器與編程?

• ?配置接口?：24位SPI寄存器（126個可編程寄存器），支持塊編程模式。
• ?關鍵寄存器?：
  • ?R0?：控制VCO校準（FCAL_EN）、斜坡使能（RAMP_EN）。
  • ?R44?：設置MASH階數（0–4階）、輸出靜音（OUT_MUTE）。
  • ?R114?：FSK模式選擇（SPI/I2S/FAST）及極性配置。

?6. 設計建議?

• ?布局優化?：
  • Vtune引腳需就近放置≥1.5 nF電容以優化相位噪聲。
  • 未使用的輸出引腳需端接50Ω負載。
• ?電源管理?：推薦100 nF去耦電容+鐵氧體磁珠抑制噪聲，支持DC/DC轉換器供電。

?7. 典型應用示例?

• ?4FSK調制實現?：
  • 配置fOSCin=100 MHz，fOUT=490 MHz，通過SPI FAST模式動態寫入頻偏數據。
  • 結合Matlab生成調制碼流，經數據發生器驅動LMX2572LP輸出高斯頻譜。

?文檔范圍?：涵蓋器件特性、寄存器映射、應用電路及布局指南，適用于射頻系統工程師與硬件設計人員。
