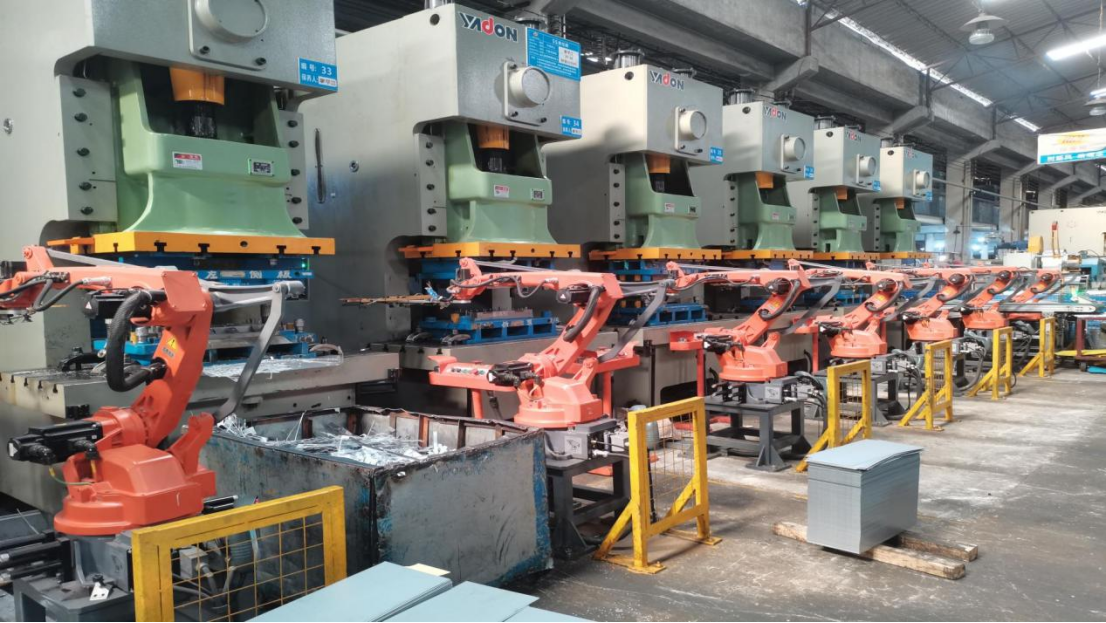

在汽車零部件沖壓車間中，生產線的高效協同與精準控制是提升整體產能的關鍵。隨著自動化設備的多樣化，不同協議的設備之間的通信成為技術難點。例如，羅克韋爾PLC通常采用EtherNet/IP協議，而許多高性能機械臂則依賴EtherCAT協議。如何實現兩者之間的無縫通信？EtherNet/IP從站轉EtherCAT主站網關技術提供了解決方案。

1. 應用場景與需求分析

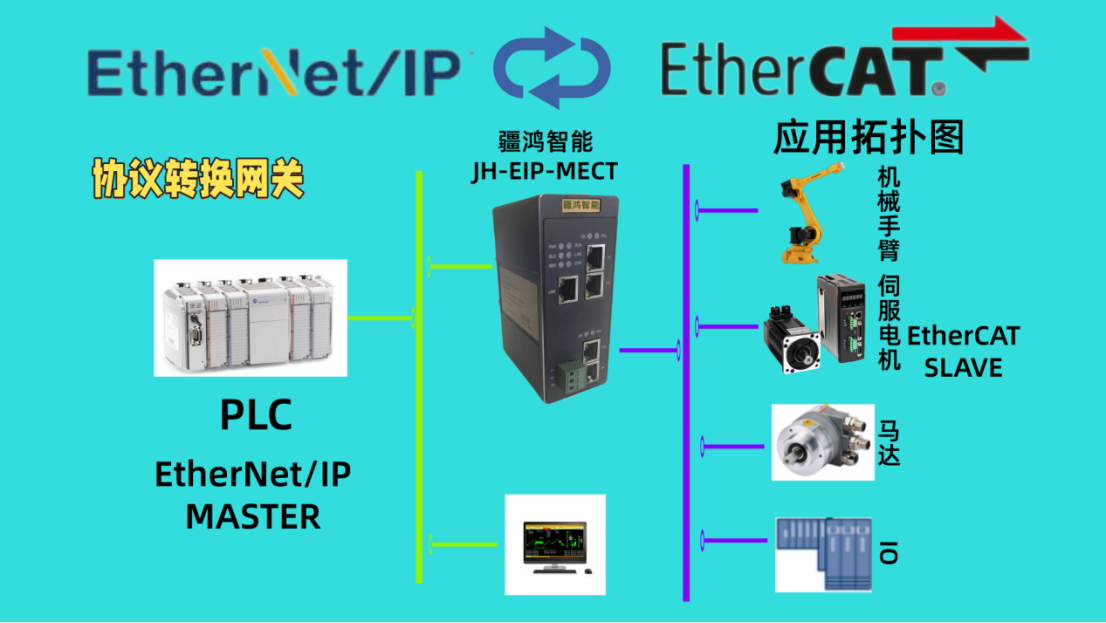

在沖壓車間中，羅克韋爾PLC作為控制核心，負責協調沖壓機和輸送系統的工作；而機械臂需要完成高精度的零件抓取和放置任務。由于EtherNet/IP和EtherCAT協議不兼容，傳統方式需要通過復雜的中間層轉換，導致通信延遲和穩定性問題。通過部署協議網關，將EtherNet/IP從站設備（如PLC）轉換為EtherCAT主站，可直接連接EtherCAT機械臂，減少中間環節，提升響應速度和同步控制精度。

2. 網關配置要點

網關的配置是實現協議轉換的核心。首先，需在網關管理界面中設置EtherNet/IP從站參數，包括PLC的IP地址、輸入輸出數據長度及通信周期。接著，配置EtherCAT主站參數，掃描并映射機械臂的PDO（過程數據對象）和SDO（服務數據對象）。例如，某品牌網關支持“一鍵映射”功能，可自動生成EtherCAT從站設備的數據表，顯著簡化配置流程。最后，通過網關的診斷工具驗證通信狀態，確保數據包無丟失或沖突。

3. 調試與優化實踐

調試階段需重點關注實時性與穩定性。首先，利用網絡分析工具監測EtherNet/IP和EtherCAT網絡的通信負載，避免帶寬占用過高。其次，調整EtherCAT分布式時鐘（DC）參數，確保機械臂與其他從站設備的同步誤差小于1微秒。某汽車零件廠商在調試中發現機械臂偶發抖動問題，通過優化EtherCAT主站的周期時間（從2ms調整為1ms），解決了因通信延遲導致的運動不連貫現象。此外，網關的看門狗功能和冗余設計進一步提升了系統的可靠性。

4. 案例與成效

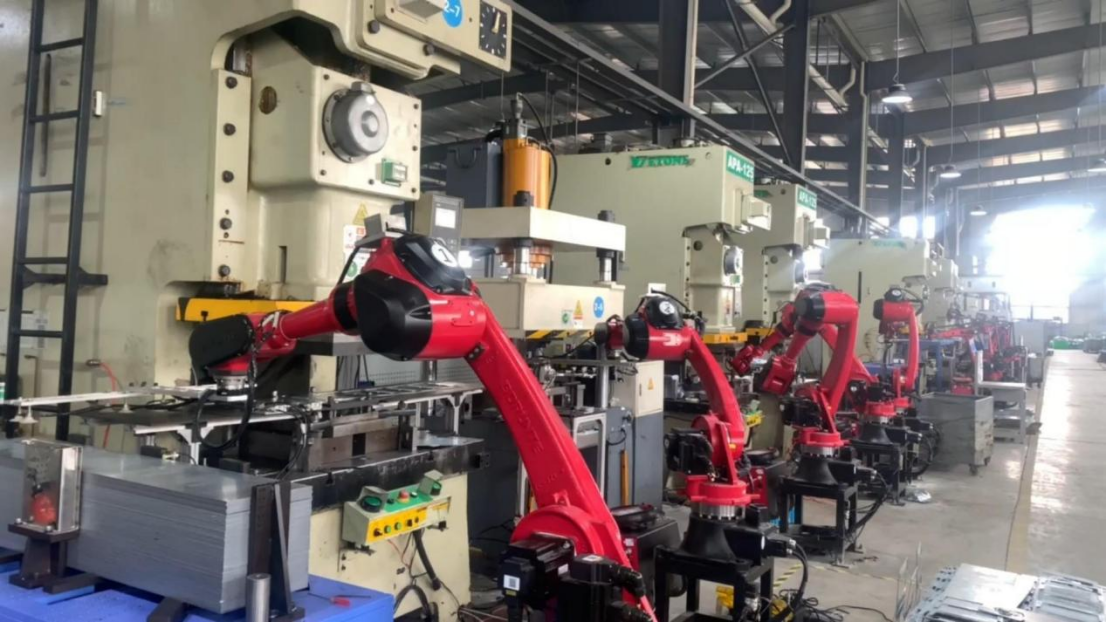

國內某大型沖壓車間在引入網關方案后，實現了羅克韋爾PLC與EtherCAT機械臂的高效集成。改造前，機械臂響應延遲導致生產節拍下降15%；改造后，通信延遲降低至毫秒級，生產線效率提升12%，同時維護成本因設備兼容性增強而顯著降低。這一案例表明，協議網關不僅是技術橋梁，更是提升自動化產線靈活性和性能的關鍵工具。

結語

疆鴻智能EtherNet/IP轉EtherCAT網關技術為多協議設備協同提供了高效路徑。通過合理的配置、細致的調試與持續優化，沖壓車間能夠?qū)崿F(xiàn)更精準的控制與更高的生產效率。未來，隨著工業互聯網的發展，此類網關將在智能工廠中扮演更加重要的角色。

在工業自動化系統中，該網關是實現多協議設備集成的關鍵設備，憑借優異的穩定性和可靠性，高效完成EtherNet/IP與EtherCAT之間的協議轉換與數據無縫傳輸。它有效打破了不同總線協議之間的通信壁壘，確保數據高速、穩定交互，為異構網絡互聯提供了可靠的底層支撐。

我們期待與您深入交流，無論是項目實踐中的具體需求，還是技術方案的設計與優化，均可共同探討。愿以此網關技術為依托，與您攜手推進工業自動化系統的集成與創新，應對復雜通信挑戰，賦能產業智能化升級。
