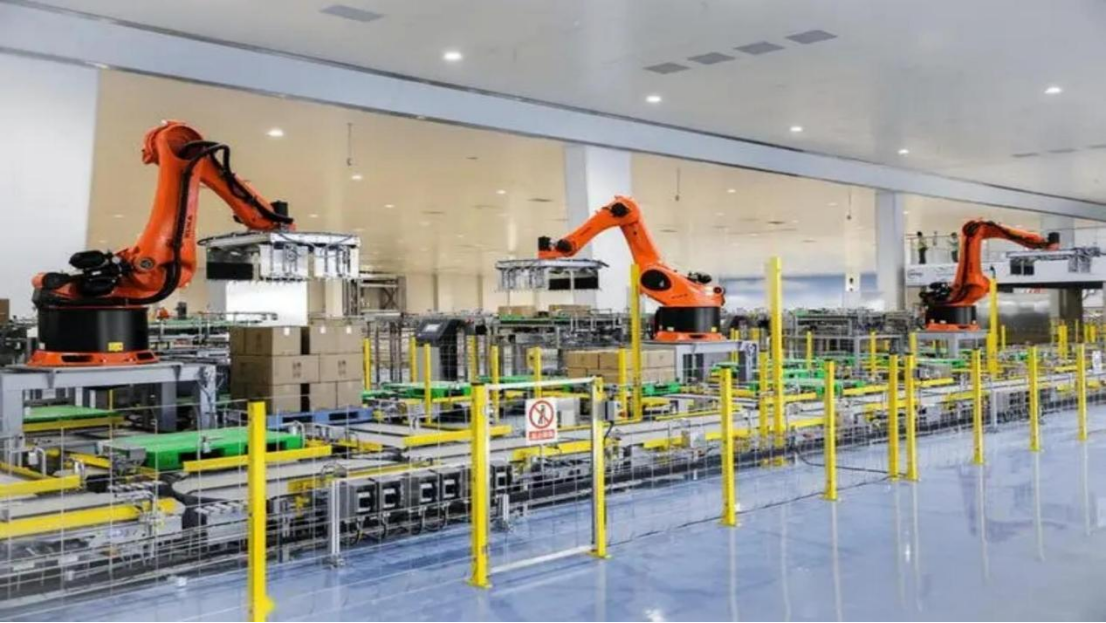

在牛奶廠的包裝車間，生產線每日完成數以萬計的產品包裝與碼垛任務。高效、穩定地實現產品從裝箱到托盤堆疊的流程，對自動化系統的實時性和兼容性提出了較高要求。傳統系統中，不同廠商的設備因采用不同的工業網絡協議，往往難以無縫集成。例如，采用EtherCAT協議的倍福PLC（Beckhoff）需與支持EtherNet/IP的機械手臂協同工作，此時協議轉換網關成為實現互聯的關鍵。

協議轉換網關的核心作用

EtherCAT從站轉EtherNet/IP主站網關在這一場景中扮演了“翻譯官”的角色。倍福PLC作為EtherCAT主站，負責控制包裝線上的伺服驅動器、傳感器及I/O模塊，保障高速灌裝和封箱過程的精確同步。而碼垛環節常用的機械手臂（如ABB或發那科型號）多采用EtherNet/IP協議作為上層通信標準。網關通過硬件解耦與協議映射，將EtherCAT從站設備的數據轉換為EtherNet/IP主站可識別的格式，使機械手臂能夠?qū)崟r接收PLC發出的位置與動作指令。

網關配置與系統集成

實際配置中，網關需進行硬件接口與軟件參數兩方面的設置。硬件上，網關的EtherCAT端口連接倍福PLC的以太網接口，EtherNet/IP端口則接入機械手臂控制器。軟件配置通常依靠專用工具（如網關廠商提供的配置平臺），主要步驟包括：

1. 定義EtherCAT從站設備的數據對象（如輸入/輸出字節長度）；
2. 建立EtherNet/IP標簽與EtherCAT數據域的映射關系；
3. 設定通信周期與超時參數，確保實時性滿足碼垛節拍要求。

通過合理配置，網關在無需修改PLC或機械手臂原有程序的前提下，實現了跨協議通信，簡化了系統調試與維護。

應用效益與穩定性提升

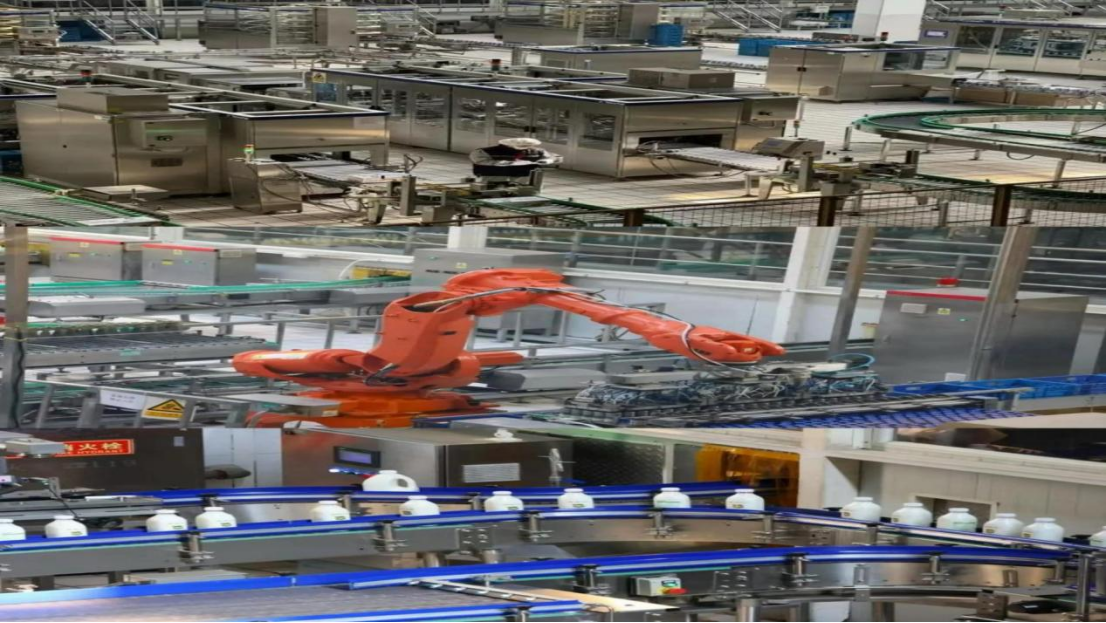

在牛奶包裝車間中，這一方案顯著提升了生產線的一致性。機械手臂可準確接收來自倍福PLC的箱體位置、堆疊層數等信息，完成高速碼垛。同時，由于EtherCAT的高實時性與EtherNet/IP的廣泛兼容性得以結合，設備響應延遲降低，避免了因通信不暢導致的堆疊錯誤或生產線中斷。此外，網關的部署還為未來設備擴容或改造保留了靈活性，例如支持新增的EtherNet/IP視覺傳感器或第三方輸送設備。

結語

通過疆鴻智能EtherCAT轉EtherNet/IP網關的應用，牛奶廠包裝車間實現了異構設備的高效集成，在保障生產節奏的同時降低了系統復雜度。這種以網關為橋梁的通信方式，為食品行業自動化提供了可靠、經濟的解決方案，契合現代工廠對柔性與穩定性的雙重需求。
