TYPE C PD快充誘騙芯片PW6606：安全高效，適配多接口，助電子工程師降本增效
PW6606是平芯微推出的一款快充電壓誘騙芯片，支持PD/QC等多種快充協議，廣泛應用于電動工具、無線充電器及小家電等領域。以下是其核心特性與功能解析：
- ?協議兼容性?
- ?PD協議?：支持PD3.0/2.0，可誘騙5V、9V、12V、15V、20V電壓輸出，兼容Type-C接口充電器12。
- ?QC協議?：兼容QC3.0/2.0，兼容USB-A口快充充電器，支持5V、9V、12V、20V電壓
- ?其他特性?：支持AFC受電端協議。
- ?外圍電路簡潔?：通過電阻R3設置輸出電壓（如4.7K對應12V，10K對應15V），Type-C接口需額外配置R1、R2喚醒充電器。
- ?供電保護?：RVDD和CVDD引腳用于供電分壓，保護VDD引腳穩定性。
- ?安全保護?
- ?高耐壓能力?：支持24V引腳耐壓，異常時自動斷開VBUS連接，防止浪涌擊穿。
- ?應用場景?
- ?典型應用?：電動工具、無線充電器、路由器等需快充取電的設備。

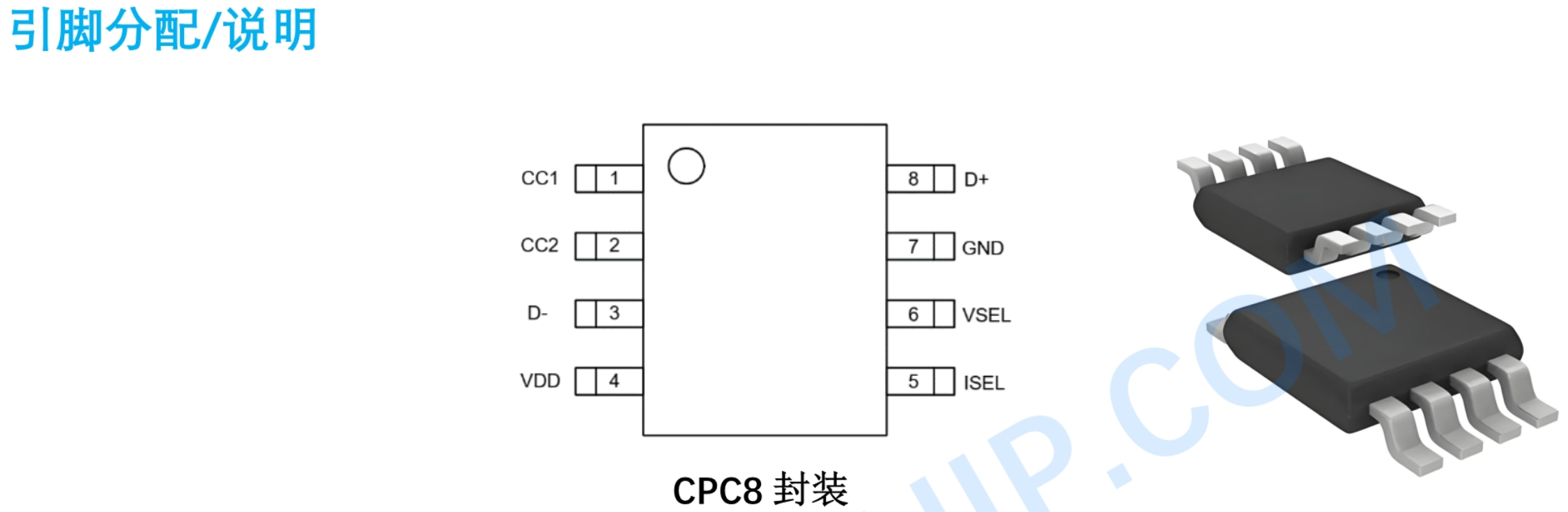

- ?封裝形式?：提供CPC8（類似MSOP8）封裝，集成度高，便于小型化設計。
- ?市場優勢?
- ?兼容性廣?：同時覆蓋Type-C和USB-A接口充電器，適配主流快充協議。
- ?成本效益?：外圍元件少（如0402/0603電阻），降低設計復雜度與成本。
- 該芯片通過靈活配置和多重保護機制，成為快充誘騙領域的優選方案
