UVM 驗證包設計結構如圖 1 所示。 UVM 驗證包的主要功能是對 DUT 提供激勵， 仿真驗證對應的功能， 并對測試結果進行自動對比分析與統計。 驗證包包含一個NoPHAE_env 驗證環境， 驗證環境下包含 axi4_lite_agent、 axi4_agent、 tlp_agent、NoPHAE_ref_model、 NoPHAE_scorebarod 組件。

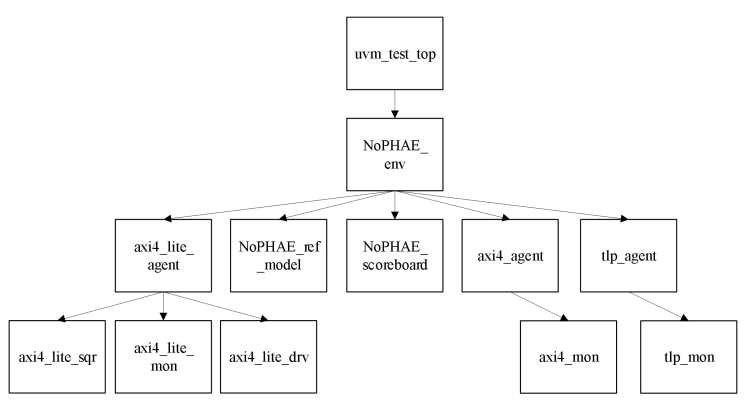

圖1 UVM 驗證包設計結構圖

Axi4_lite_agent 負責對接 AXI4-Lite 接口。 在 DUT 使用的三個接口中， AXI4-Lite接口用于連接系統控制模塊， 實現系統控制功能， 所以激勵的添加主要通過 AXI4-Lite接口。 在 axi4_lite_agent 中包含 axi4_lite_drv、 axi4_lite_mon、 axi4_lite_sqr 三個組件，分別提供 axi4_lite 總線的主機驅動器（ driver）、 監測器（ monitor） 和序列發生器（sequencer）。 驅動器從序列發生器獲取事務， 并將其轉換為 AXI4-Lite 接口信號；監測器從接口上監測信號， 將其組成事務發送到參考模型和計分板； 序列發生器根據測試用例產生事務。

Axi4_agent 負責監測 AXI4 總線接口。 由于 AXI4 總線接口用于進行數據傳輸，在驗證平臺中該總線接口實際與 AXI BRAM IP 對接， 不需要添加特殊的激勵。 因此， axi4_agent 中只包含了一個 monitor， 將總線信號轉換為 AXI4 事務發送到計分板。

Tlp_agent 負責監測分離的 PCIE 集成塊接口， 分別是一個 cfg_mgmt 接口， 四個axis 接口， 這些接口信號均可轉換為 PCIe TLP 事務。 這些接口與 NVMe 子系統模型對接， 因此 tlp_agent 中只包含一個 monitor， 將監測到的 PCIe TLP 事務發送到計分板。

NoPHAE_ref_model 是模擬 DUT 設計功能的參考模型， 該模型從 axi4_lite_agent的監測器獲取寄存器配置信息， 根據這些信息將預期的 AXI4 事務和 PCIe TLP 事務發送到 NoPHAE_scorebarod。

NoPHAE_scorebarod 計分板負責收集各個接口監測器監測到的傳輸事務， 并將這些事務與參考模型給出的預期事務進行對比， 并統計對比結果， 根據結果判斷測試用例執行是否成功。
