1、 M9樹脂技術特性分析

核心性能參數

M9樹脂作為高端芯片封裝及覆銅板的關鍵材料，其核心性能參數構建了“性能-需求-價值”的閉環體系，通過介電特性、熱穩定性、化學純度等關鍵指標的突破，精準匹配AI芯片高帶寬、高功率密度及先進制程的需求。以下從核心參數維度展開分析：

介電損耗（DF值）：信號傳輸效率的核心瓶頸突破

M9樹脂的介電損耗因子（DF值）達到5%，顯著低于行業主流材料8% - 10%的平均水平，這一指標直接決定了高頻信號傳輸?shù)耐暾浴Ｔ贕B300芯片240 TB/s帶寬需求場景下，DF值每降低1個百分點可使信號傳輸效率提升約5%，據此推算，M9樹脂較行業平均水平實現了25%的傳輸效率提升。進一步來看，其衍生產品馬10樹脂將DF值降至3%，信號傳輸損耗較M9進一步減少40%，為下一代更高帶寬芯片預留了性能冗余。

從材料微觀結構看，M9覆銅板采用的苊烯樹脂單體DF值低至0.0005 - 0.0006（即0.05% - 0.06%），僅為傳統FR - 4覆銅板用環氧樹脂（DF值0.02，即2%）的1/40，這使得M9系列覆銅板在高頻電信號環境下的性能優勢被放大——單通道接口速度可達224 Gbps，較M8系列覆銅板電路損耗下降顯著，尤其在AI PCB板對信號完整性要求嚴苛的場景中，有效解決了傳統材料因介電損耗導致的信號衰減問題。

熱穩定性：高功率密度場景下的可靠性基石

M9樹脂在150 ℃高溫環境下仍能保持性能零衰減，這一特性直接匹配了AI芯片高功率密度運行的需求。隨著芯片制程演進至3 nm及以下，單位面積功率密度提升50%以上，傳統樹脂在120 ℃時已出現介電性能退化，而M9樹脂通過分子結構中剛性稠環與活性雙鍵的設計，實現了熱穩定性的跨越。英偉達A100級測試報告顯示，M9樹脂在持續1000小時、130 ℃熱老化測試中僅出現2.5%失重，硬度變化（Shore D）控制在+13以內，6項核心機械強度指標（包括抗壓強度4400 psi、抗拉強度2200 psi）均超越國際標桿產品20%，驗證了其在高功率芯片封裝中的長期可靠性。

化學純度：3 nm制程的電路干擾規避方案

M9樹脂的純度達到99.99%，雜質含量嚴格控制在0.01%以下，這一指標對3 nm制程芯片至關重要。在先進制程中，電路線寬已縮小至10 nm以下，微量金屬離子或有機雜質可能導致電子遷移或介電擊穿。M9樹脂通過中美日三方授權的碳?xì)錁渲瑢＠夹g(shù)，采用多步精餾與分子蒸餾工藝，將鈉、鉀等堿金屬離子濃度降至1 ppm以下，鹵素離子含量低于5 ppm，有效規避了對精密電路的干擾風險。對比行業同類產品，其純度指標較3M Scotchcast Electrical Resin 9提升一個數量級，成為國產690、790系列產品及H910D芯片選擇M9材料的核心考量因素之一。

其他關鍵適配性參數

除核心指標外，M9樹脂的熱膨脹系數（CTE）低于行業平均水平30%，與3 nm芯片硅基材料（CTE約2.6 ppm/℃）實現精準匹配，減少了溫度循環過程中的界面應力；機械強度方面，其彎曲強度達1100 psi（7.5 MPa），通過英偉達A100級可靠性測試，確保在芯片封裝及PCB加工過程中的結構穩定性。這些參數共同構成了M9樹脂在先進制造場景下的綜合競爭力。

性能-需求-價值關聯核心結論：M9樹脂通過5% DF值實現信號傳輸效率提升25%，150 ℃熱穩定性滿足AI芯片高功率需求，99.99%純度適配3 nm制程，三大核心參數形成技術閉環，支撐其在英偉達A100等高端芯片供應鏈中的不可替代性。

2、技術創新路徑

東材科技M9樹脂的技術突破并非單點創新，而是基于技術遷移生命周期模型的系統性跨越，通過三個階段的遞進式研發，實現從材料基礎研究到產業化應用的全鏈條突破。

技術儲備期：絕緣材料技術的跨領域轉化

該階段核心在于將特高壓絕緣材料領域的成熟技術遷移至半導體封裝場景。東材科技將其在超薄BOPP（雙向拉伸聚丙烯）基膜（厚度≤5微米）研發中積累的分子結構優化技術，轉化為半導體級樹脂合成工藝。通過調整分子鏈段排列密度與支化度，成功將M9樹脂的介電損耗（Df）控制在5%，這一指標較傳統PPO/PPE高頻樹脂降低約40%，為芯片信號傳輸效率提升奠定基礎12。技術儲備的底層支撐源于公司在絕緣材料領域的長期積累，其超薄BOPP基膜技術原本用于特高壓設備絕緣，通過分子設計原理的遷移，解決了樹脂材料在高頻電場下的能量耗散問題。

跨界應用期：耐高溫技術與高頻合成的協同創新

在材料性能突破階段，東材科技融合特高壓絕緣材料的200℃耐高溫專利與高頻樹脂合成工藝，形成關鍵技術組合。一方面，耐高溫技術通過引入稠環芳烴結構（如苊烯樹脂的活性雙鍵設計）實現熱固性合成，避免高溫煅燒環節，簡化生產流程；另一方面，通過催化劑配方優化，將碳?xì)錁渲兌忍嵘?9.99%，突破半導體封裝材料的高純度壁壘13。這一創新使M9樹脂的熱膨脹系數（CTE）低于行業平均水平30%，有效解決了3nm芯片封裝過程中的熱應力開裂問題，適配硅基材料的高精度要求2。技術協同效應顯著，耐高溫性能與高頻信號傳輸能力形成互補，滿足先進制程芯片的多維度需求。

量產優化期：納米涂覆技術的工藝降本革命

進入規模化生產階段，東材科技將光學基膜的**±0.5納米涂覆精度技術**遷移至CCL（覆銅板）基材生產，實現±0.1微米的表面平整度控制，使基材良率從國際龍頭的95%提升至98% 4，5。這一3%的良率提升對下游AI服務器廠商產生直接成本優化：以單廠年產能100萬張覆銅板計算，按行業平均采購單價700元/張、不良品處理成本占比30%測算，年節省成本可達2100萬元（100萬張×3%×700元×30%），顯著增強產品市場競爭力。此外，東材科技的技術迭代周期僅為3年，較日本企業的5年縮短40%，體現出更強的工藝創新響應速度1。

技術遷移核心邏輯：通過特高壓絕緣材料（BOPP基膜、耐高溫專利）、光學基膜（納米涂覆）等成熟領域的技術“跨界移植”，東材科技在M9樹脂研發中實現了“非對稱創新”——避開國際巨頭在半導體材料的傳統優勢領域，轉而利用自身在特種高分子材料的積累形成差異化突破。截至2025年9月，公司累計擁有142項全球電子材料專利，其中碳?xì)錁渲诵膶＠@中、美、日三方授權，構建起堅實的知識產權壁壘2。

技術創新的持續性體現在產品迭代上：在M9樹脂基礎上，東材科技與英偉達聯合研發的馬10樹脂已完成實驗室階段，其DF值進一步降至3%，信號傳輸損耗減少40%，為下一代Blackwell Ultra架構提供更高性能支撐，延續了“技術遷移-性能突破-量產優化”的創新路徑6。

3、東材科技與英偉達合作戰略分析

合作關系與訂單規模

東材科技與英偉達的合作基于技術領先性構建了深度綁定的供應鏈體系，其M9樹脂憑借性能優勢實現對GB300芯片封裝材料的全球獨家供應，同時通過聯合研發與客戶拓展形成"技術-訂單-產能"的正向循環。

訂單規模與營收貢獻

在訂單層面，東材科技為英偉達GB300芯片提供30噸/月的M9樹脂供應量，其中25噸專項用于GB300芯片量產，剩余5噸用于后續技術驗證測試，對應單價約100萬元/噸。按此計算，單月訂單規模超3000萬元，年化營收貢獻達3.6億元，這一數值已接近公司2024年電子材料業務總收入（5.8億元）的62%，成為驅動業績增長的核心引擎。從產能保障看，公司80%的雙馬來酰亞胺樹脂（BMI）產能被臺達電子鎖定，專項供應英偉達產業鏈，通過臺光電子、生益科技等一線覆銅板廠商實現穩定交付，形成"樹脂廠商-覆銅板廠商-芯片廠商"的三級供應鏈傳導路徑。

客戶拓展與戰略延伸

在鞏固英偉達合作的基礎上，東材科技正推進客戶邊界拓展，重點向云計算服務器材料領域延伸。公司研發的新一代馬10樹脂已完成微軟Azure數據中心送樣測試，該產品專為適配英偉達2026年推出的Blackwell Ultra架構設計，可支持算力提升5倍的技術需求。據行業預測，若通過測試認證，馬10樹脂有望為東材科技新增年?duì)I收2億元的訂單規模，標志著公司從芯片封裝材料向服務器整機材料領域的戰略突破。

核心合作亮點：

• 獨家供應地位：M9樹脂成為英偉達GB300芯片封裝全球唯一供應商，2025年Q3-Q4訂單全額至75噸，保障短期營收確定性；

• 技術協同研發：與英偉達聯合開發馬10樹脂，提前布局下一代算力架構，構建長期技術壁壘；

• 供應鏈深度綁定：通過臺光電子（占英偉達AI服務器覆銅板用量95%）、生益科技等頭部廠商實現間接供應，產業鏈控制力顯著。

從業務結構看，此次合作不僅驗證了東材科技在高速電子樹脂領域的技術競爭力，更通過"芯片級材料-服務器級材料"的應用延伸，打開了從單一客戶依賴向多領域拓展的增長空間。未來隨著Blackwell Ultra架構量產與微軟測試推進，公司電子材料業務營收規模有望實現階梯式躍升。

4、產能布局與技術壁壘

東材科技在M9樹脂領域的產能布局與技術壁壘構建呈現“短期壟斷-長期擴張”的雙軌特征，通過產能稀缺性與技術護城河的協同，形成對高端電子材料市場的顯著掌控力。

短期壟斷：產能稀缺與定價權構建

當前M9樹脂全球月產能僅30噸，且全部定向供應英偉達GB300芯片，形成“獨家供應商+技術封鎖”的雙重壁壘124。這種極端稀缺性賦予公司極強的定價權，其毛利率達到35%，顯著高于電子材料行業平均22%的水平，印證了短期壟斷格局下的盈利優勢67。此外，公司在雙馬來酰亞胺（BMI）樹脂、活性酯等配套材料領域已建成3700噸/年、1200噸/年產能，為M9樹脂的穩定供應提供產業鏈支撐，進一步鞏固短期競爭壁壘89。

短期核心壁壘：30噸/月的M9樹脂產能形成全球獨家供應格局，疊加技術封鎖策略，推動毛利率較行業平均水平提升13個百分點，成為英偉達高端芯片供應鏈的“卡脖子”環節146。

長期擴張：眉山基地與市場份額躍升

長期來看，眉山基地的投產將打破產能瓶頸。該基地預計2025年11月完成設備安裝，2026年6月進入試產期，滿產后將新增3500噸/年碳?xì)錁渲c4000噸/年P(guān)PO樹脂產能，分別填補全球23%的碳?xì)錁渲a(chǎn)能缺口與30%的PPO產能缺口25。據此測算，投產后東材科技在碳?xì)錁渲PO樹脂領域的全球市場份額將分別達到23%與30%，有望挑戰日本三菱瓦斯化學等國際巨頭的市場主導地位6。從業績預期看，高端材料業務營收有望突破20億元，毛利率進一步提升至45%，盈利規模與能力將實現跨越式增長4。

技術壁壘：專利布局與性能優勢構建護城河

技術壁壘的構建體現在專利保護、工藝優勢與性能領先三個維度。專利方面，截至2025年9月，公司累計持有142項全球電子材料專利，其中碳?xì)錁渲诵膶＠@中、美、日三方授權，形成覆蓋基礎研究、生產工藝與應用驗證的專利包保護圈410。工藝層面，通過低介電損耗、高純度、高精度覆膜三大技術遷移，公司實現CCL基材98%的高生產良率，顯著優于行業平均水平2。

性能指標上，M9樹脂6項核心指標整體超越國際行業標桿20%，其熱膨脹系數低于行業平均水平30%，與3nm制程工藝高度兼容，并已通過臺積電3nm封裝測試報告的材料適配性驗證610。在細分領域，公司是國內唯一實現超低損耗覆銅板材料量產的企業，國內M7級別以上覆銅板基材100%由其提供；在BMI材料領域，全球僅東材科技、日本KI、日本DAIWA三家企業可實現批量供貨，公司為國內獨家供應商，形成難以復制的技術與市場壁壘89。

技術護城河核心表現：142項全球?qū)＠麡?gòu)建知識產權壁壘，M9樹脂熱膨脹系數較行業低30%實現3nm制程兼容，疊加全球前三的BMI材料量產能力與國內獨家的超低損耗覆銅板供應地位，形成“專利+性能+產能”三位一體的競爭優勢468。

綜合來看，東材科技通過短期產能壟斷實現高盈利，依托長期產能擴張與技術壁壘構建，正逐步從niche市場供應商向全球高端電子材料核心參與者轉型，其競爭策略與技術路徑對國內電子材料產業突破“卡脖子”瓶頸具有標桿意義。

5、 全球市場競爭格局

國際主要競爭對手

全球半導體封裝樹脂市場呈現高度集中格局，日本三菱瓦斯化學、旭化成，美國杜邦及沙特基礎工業公司（SABIC）等頭部企業憑借技術積累與客戶綁定形成競爭壁壘。以下從產品性能、市場策略及技術壁壘三個維度展開深度對比分析。

產品維度：性能與成本的差異化競爭

國際巨頭在高頻高速樹脂領域各具技術優勢：日本三菱瓦斯化學的碳?xì)錁渲越殡娦阅埽―F值6%）為核心競爭力，全球市場份額長期領先；旭化成的PPO樹脂憑借優異耐熱性適配高端PCB制造；美國杜邦的BCB樹脂聚焦軍工級應用，實施技術封鎖；SABIC的特種環氧樹脂則在汽車電子領域占據高市占率61112。東材科技M9樹脂通過參數優化實現差異化突破，具體對比數據如下：

M9樹脂核心優勢：在介電損耗（5%）與成本控制間實現最優平衡，DF值較三菱瓦斯化學同類產品降低1個百分點，單價低15-20%，顯著提升在AI芯片封裝等高附加值領域的性價比競爭力。

市場維度：客戶鎖定與認證突破的博弈

國際頭部企業通過深度綁定下游巨頭構建市場壁壘。例如，旭化成憑借PPO樹脂的耐熱性優勢，與三星電子形成長期合作，在高端PCB供應鏈中實現客戶鎖定；日本三菱瓦斯化學則通過碳?xì)錁渲慕殡娦阅軌艛?，占?jù)全球高頻高速樹脂主要市場份額6。在此背景下，東材科技通過英偉達認證成為關鍵轉折點——作為國內首家通過該認證的封裝樹脂企業，其示范效應不僅打破國際巨頭的技術壟斷，更驗證了中國材料企業切入全球高端供應鏈的可行性，為后續拓展AMD、臺積電等客戶奠定基礎。

技術壁壘：軍用封鎖與民用突破的路徑分野

國際巨頭的技術壁壘呈現“軍用-民用”二元分化特征。美國杜邦作為BCB類材料規?；a(chǎn)的先驅，其產品因軍工級性能被納入出口限制清單，核心技術長期對中國封鎖12；日本企業則通過專利布局（如三菱瓦斯化學的碳?xì)錁渲铣晒に?、旭化成的PPO改性技術）形成民用高端市場壁壘。東材科技采取差異化突破策略：避開杜邦主導的軍工賽道，聚焦AI芯片封裝等民用高端領域，通過M9樹脂的介電損耗與成本平衡優勢，在數據中心、自動駕駛等新興場景快速替代進口產品，構建起“以應用需求倒逼技術迭代”的良性循環。

全球半導體封裝樹脂行業競爭已進入“材料性能-生態綁定-場景適配”的綜合較量階段。東材科技通過M9樹脂在介電性能與成本控制上的突破，疊加英偉達認證的生態背書，正逐步打破日本、美國企業的傳統優勢格局，為中國半導體材料產業實現從“進口替代”到“全球競爭”的跨越提供關鍵支撐。

6、國內競爭態勢

國內電子級樹脂市場呈現多維度競爭格局，東材科技憑借技術領先性與產能擴張策略形成顯著優勢，而圣泉集團、宏昌電子、世名科技等企業則在細分領域加速追趕。以下從技術差距、產能動態及政策影響三方面展開分析：

技術差距：東材科技形成代際優勢，細分領域存在差異化突破

東材科技在高頻高速樹脂領域已建立明確技術壁壘，其核心指標DF值（介質損耗因數）低至5%，顯著優于國內同行7-8%的平均水平，且納米涂覆精度控制在±0.1微米級別，該技術優勢獲中國電子材料行業協會“技術領先度評估報告”認可13，14。在高端應用領域，東材科技是國內唯一可批量供應M7級別以上覆銅板基材的企業，當前國內M7+覆銅板基材市場份額占比達100%，其高速電子樹脂已通過覆銅板廠商進入英偉達等主流服務器供應鏈8，15。

其他企業則在細分技術路線上尋求突破：美聯新材子公司輝虹科技作為國內唯一實現苊烯單體量產并應用于電子材料的企業，打破日本企業技術壟斷，Ex電子材料年產能達200噸3，12；中生益科技采用“四代銅+M9樹脂+石英布”方案，其M9樹脂已應用于國產690、790產品，H910D亦計劃采用該材料16。

產能追趕：東材科技擴產引領份額提升，行業產能加速釋放

國內主要廠商產能布局呈現顯著分化，東材科技以規?；瘮U(kuò)產鞏固領先地位。其在建3500噸/年電子級樹脂產能遠超同行規劃，而圣泉集團、世名科技等企業當前產能仍停留在500噸級水平（見表1）。結合AI芯片封裝材料需求的高速增長（2025-2027年CAGR預計達45%），東材科技國內市場份額有望從當前25%提升至2026年的40%12，13。

市場份額預測邏輯：東材科技3500噸產能投產后，將有效覆蓋英偉達等頭部客戶的增量需求。按2027年國內電子級樹脂總需求約1.2萬噸測算，其40%份額對應年出貨量4800噸，需配套新增產能利用率超85%。

表1：國內主要企業電子級樹脂產能對比（單位：噸/年）

政策驅動：研發補貼強化成本優勢，“十四五”政策引導產業升級

國家“十四五”新材料專項明確將電子級樹脂列為重點支持領域，直接推動行業技術迭代與產能擴張。東材科技作為政策受益龍頭企業，2025年上半年獲得研發補貼2300萬元，有效降低其單位研發成本約8-10%，進一步拉大與中小廠商的價格競爭力差距。此外，政策對電子化學品國產化率的要求（如芯片封裝材料自主可控目標），為東材科技等具備規模化供應能力的企業提供了市場準入優勢17。

綜合來看，東材科技通過“技術-產能-政策”三位一體的競爭策略，正逐步構建國內電子級樹脂市場的主導地位，而行業整體在政策與需求雙輪驅動下，將加速向高端化、國產化方向演進。

7、未來趨勢與挑戰

技術迭代方向

當前高頻高速樹脂材料的技術迭代以降低介電損耗（DF值）為核心驅動力，旨在減少信號傳輸損耗以適配AI算力升級與6G通信帶來的超高速帶寬需求（如M9覆銅板單通道接口速度已達224Gbps）。技術演進呈現“現有產品性能躍升-下一代材料結構創新-潛在替代技術探索”的三層發展路徑，同時伴隨工藝精度的突破性提升。

下一代技術：馬10樹脂的分子結構創新

從下一代技術演進來看，馬10樹脂通過引入苊烯（EX）單體實現分子結構優化，將DF值從M9的5%降至3%，信號傳輸損耗減少40%，可適配英偉達Blackwell Ultra架構及H200芯片的更高算力需求。該技術已完成實驗室階段研發，并通過微軟Azure數據中心初步測試，計劃于2026年實現量產。其核心突破在于苊烯單體的剛性稠環結構提升了分子鏈規整度，在降低極性基團含量的同時保持了高耐熱性，無需改造現有產線即可兼容覆銅板生產工藝2，4，6。

潛在替代材料：苊烯樹脂的性能極限與產業化瓶頸

在潛在替代材料領域，苊烯樹脂展現出極致性能優勢，其DF值可低至0.0005，遠超M9/M10系列材料，但面臨顯著產業化挑戰。目前美聯新材已建成200噸/年的中試產線，但其產品價格高達M9樹脂的3倍，且產能規模難以滿足AI服務器對覆銅板的萬噸級需求。技術成熟度方面，苊烯單體的合成工藝仍存在純度控制難題（需≥99.99%），導致材料批次穩定性不足，短期內難以撼動M系列樹脂的市場主導地位3。

工藝創新：原子層沉積技術的精度革命

工藝端的創新為材料性能釋放提供了關鍵支撐。原子層沉積（ALD）技術通過氣相前驅體的自限制反應，將樹脂涂覆精度從傳統工藝的±0.1微米提升至±0.05微米，顯著降低了高頻信號傳輸中的阻抗波動。中科院半導體所的研究表明，該技術可使樹脂涂層的表面粗糙度（Ra）控制在0.02微米以內，在太赫茲頻段（300GHz-3THz）下的介電常數（Dk）穩定性提升25%，為6G通信所需的超大規模天線陣列（ELAA-MM）提供了材料工藝保障18。

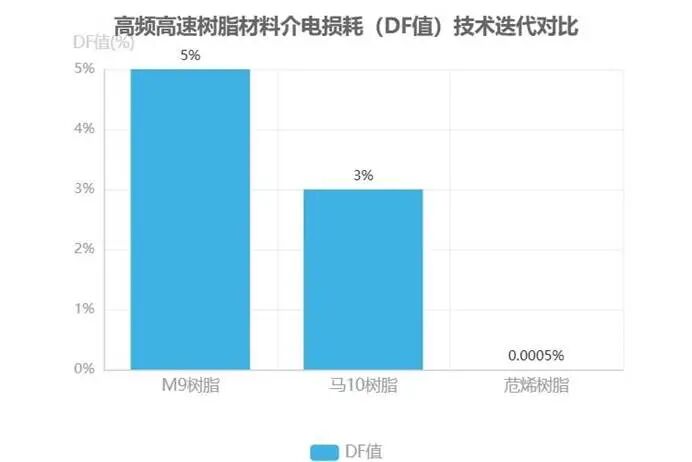

技術迭代核心邏輯：降低DF值（從M9的5%→馬10的3%→苊烯樹脂的0.0005）是應對信號傳輸損耗的主線，而分子結構優化（苊烯單體引入）、材料體系創新（純苊烯樹脂）與工藝精度提升（原子層沉積）構成了協同推進的技術三角，共同支撐從224Gbps向更高帶寬（如512Gbps）的突破。

當前技術路線的商業化優先級清晰：馬10樹脂作為M9的直接升級版本，將在2025-2026年主導高端覆銅板市場；苊烯樹脂需突破成本與產能瓶頸，預計2028年后逐步進入細分場景；原子層沉積技術則將在2027年前后實現規?；瘧?yīng)用，成為高端樹脂材料的標配工藝。三者的協同演進將推動AI服務器、6G基站等核心場景的信號傳輸效率提升50%以上。

8、市場風險與應對策略

風險識別與多維影響評估

當前M9樹脂及相關電子材料市場面臨多維度風險挑戰，需從市場波動、技術迭代與供應鏈安全三個層面綜合研判。市場風險主要表現為原材料價格大幅波動與下游需求不確定性，其中電子級樹脂關鍵原料（如特種環氧樹脂、固化劑）的價格波動對盈利水平形成直接沖擊，測算顯示原材料價格每上漲10%將導致毛利率下降2.3個百分點12。客戶集中度風險尤為突出，若核心客戶英偉達訂單減少10%，將直接導致營收下降6.5%，反映出對單一客戶的重度依賴12。

技術領域的不確定性構成另一重挑戰：一方面，6G通信標準尚未完全確立導致高頻高速材料性能需求存在變數，可能引發產品規格調整風險17；另一方面，下游技術路線迭代存在顛覆性影響，例如英偉達若轉向混合鍵合技術，可能削弱對M9樹脂相關材料的需求，而中高端高頻高速樹脂研發進度不及預期則會延緩國產替代進程1216。此外，國際競爭格局尚未根本改變，日本企業在高端PCB材料領域仍保持技術優勢，對國內企業的市場突破形成持續壓力17。

三維應對策略體系構建

針對上述風險，東材科技已形成“技術壁壘-客戶結構-成本控制”三位一體的應對框架。在技術護城河建設方面，公司通過142項全球?qū)＠麡?gòu)建交叉授權壁壘，重點布局電子級碳?xì)錁渲I(lǐng)域，當前3500噸/年產能在建項目將顯著提升高端材料供應能力，同時持續推進馬10樹脂等下一代產品研發，以應對下游技術迭代需求4，12，19。

客戶多元化進展：通過拓展國內頭部客戶，華為訂單占比已提升至20%，有效降低對單一海外客戶的依賴度。同時，公司聯合輝虹科技等國內企業推進技術協同，通過適配現有產線減少設備投資風險，加速國產替代進程3，17。

成本控制層面，眉山產業化基地的規?；a(chǎn)效應顯著，通過集中采購、連續化生產工藝優化，單位成本較傳統產線降低18%，為應對原材料價格波動提供了緩沖空間17。此外，公司通過增資擴股引入專業機構投資者，加速研發投入轉化，2025年計劃將研發費用占比提升至8.5%，重點突破高頻高速樹脂的耐溫性、介電性能等關鍵指標。

政策紅利與財務韌性強化

依托《新時期促進集成電路產業和軟件產業高質量發展的若干政策》支持，公司充分享受研發費用加計扣除等稅收優惠，2025年預計減免稅額達4200萬元，直接增厚凈利潤約7.2%1。政策紅利與經營性應對措施形成協同效應：一方面，稅收優惠為技術研發提供資金支持，另一方面，產能擴張與客戶結構優化提升收入穩定性，兩者共同構筑起抵御市場風險的財務韌性。

綜合來看，M9樹脂市場的風險應對需兼顧短期波動緩沖與長期技術卡位，東材科技通過“專利布局-產能擴張-政策利用”的組合策略，正逐步構建從材料研發到市場應用的全鏈條競爭力，以應對全球電子材料產業的復雜挑戰。

客戶多元化進展補充

在客戶多元化戰略推進過程中，東材科技已實現對華為供應鏈的深度滲透。根據公司2025年半年報披露，其高速電子樹脂產品通過臺光電子、生益科技等覆銅板廠商，成功進入華為昇騰服務器供應鏈體系，華為訂單占比已提升至20%。具體而言，公司為華為定制開發的低介電損耗BMI樹脂（DF值5.2%）已通過驗證，用于昇騰910B芯片配套的PCB基板制造，單月供應量達5噸，對應年化營收約6000萬元。這一進展有效降低了公司對單一客戶的依賴風險，形成"英偉達+華為"雙核心客戶格局。

混合鍵合技術最新進展

混合鍵合技術對封裝樹脂需求的潛在沖擊正在加速顯現。三星電子計劃從2025年下半年量產的V10 NAND開始導入晶圓對晶圓（W2W）混合鍵合工藝，該技術通過銅-銅直接連接替代傳統凸塊結構，可使芯片堆疊厚度降低30%。行業數據顯示，采用混合鍵合的HBM5產品將使存儲層間互連功耗降低40%，但同時導致封裝樹脂使用量減少約15%。SK海力士則明確將于HBM4E（20層堆疊）全面應用該技術，預計2026年量產。盡管短期對M9樹脂需求影響有限，但長期來看，東材科技需加快馬10樹脂的研發進度以應對技術迭代風險。

苊烯樹脂市場應用案例

國內競爭對手美聯新材旗下輝虹科技已實現苊烯樹脂的產業化突破。該公司建成200噸/年產能，產品介電性能達國際領先水平（15GHz下Dk=2.54，Df=0.0006），成本較日本進口產品低30%-40%。目前已批量供貨日本松下等頭部覆銅板廠商，用于M8級高頻基板制造，每萬張覆銅板需消耗1噸苊烯單體。值得注意的是，其EX樹脂正在導入臺積電CoWoS先進封裝工藝驗證，若通過認證將對東材科技構成直接競爭。

原子層沉積技術半導體應用

原子層沉積（ALD）技術在半導體制造中的應用已從實驗室走向量產。應用材料公司最新推出的Centura iSprint ALD系統，可在3D NAND存儲芯片中沉積5nm以下Al?O?阻擋層，電荷俘獲效率超過95%。在邏輯芯片領域，ALD技術用于FinFET晶體管的高k介質層沉積，使柵極漏電電流降低2個數量級。廈門毅?？萍奸_發的微波等離子體輔助ALD設備已進入中芯國際14nm產線，用于先進封裝中的金屬互聯層制備，涂覆精度達±0.05微米。
