一、方案背景與目標
雷達流量計憑借非接觸式測量、適應復雜水流（如含沙、漂浮物）、抗惡劣環境等優勢，廣泛用于河流、渠道、排水管網等流量監測場景。本方案通過標準化安裝與系統化運維，保障設備全年無故障運行率≥98%、流量測量準確率≥97%，為水資源調度、防洪排澇、水環境管理提供可靠數據支撐。

二、安裝前準備
現場勘查：優先選擇水流均勻、斷面規則（如矩形、梯形）、無急彎 / 漩渦 / 障礙物的監測斷面；評估斷面尺寸（寬、深）、最大 / 最小流速、水位變幅及溫濕度、雷電、風速等環境條件；確認安裝基礎（如堤壩、支架立桿）、供電（市電/太陽能）及通信（4G/5G / 光纖）可行性，標記斷面高程基準點。

設備與工具：準備適配雷達流量計（含流速傳感器、數據采集模塊、斷面參數配置模塊）、不銹鋼安裝支架（需匹配監測斷面高度與角度）、供電設備（電源適配器 / 太陽能板 + 蓄電池）、通信模塊（DTU / 光纖收發器）、防雷裝置（電源 / 信號防雷器、接地極）及防水接線盒；配備電鉆、水平儀、卷尺、萬用表、接地電阻測試儀、安全防護裝備（安全帽、安全帶），檢查設備外觀無破損、功能指示燈正常，建立設備檔案。
三、安裝流程

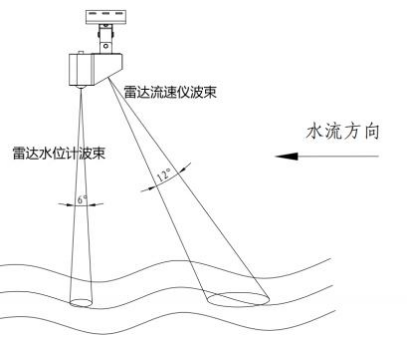

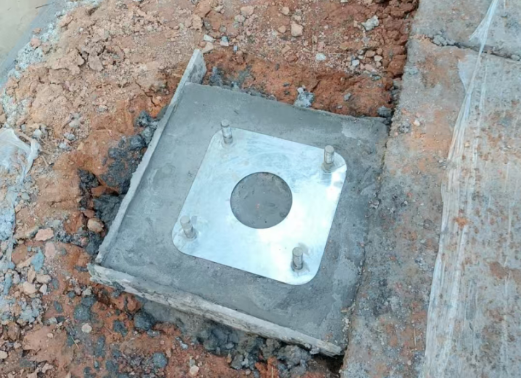

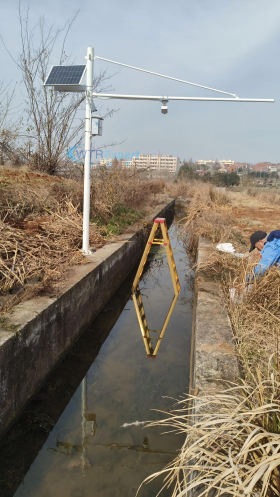

支架與設備安裝：新建基礎需澆筑 C30 混凝土（深度≥0.8 米），養護 7 天后安裝支架，確保支架水平誤差＜0.5°、垂直于監測斷面；雷達流量計傳感器安裝角度需與水流方向一致（偏差≤2°），安裝高度需覆蓋斷面最大水位（傳感器距水面距離 1-8 米，避免測量盲區），用螺栓固定設備并密封線纜接口。

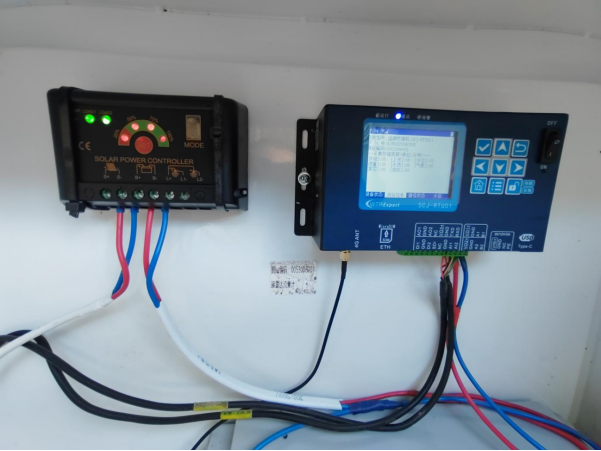

線路與防雷：供電線路穿 PVC 管保護，市電端加裝漏電保護器，太陽能板按當?shù)鼐暥日{(diào)整角度（確保日均光照≥4 小時）；通信線路與供電線路分開布設，避免電磁干擾，天線安裝于無遮擋處；接地極采用 50×50×5mm 鍍鋅角鋼（埋深≥1.5 米），接地電阻≤4Ω（高土壤電阻率區≤10Ω），連接支架、設備外殼及防雷器接地端并做防腐處理。
調試：通電后檢查設備電壓（DC12V±10%）及指示燈狀態；配置斷面參數（寬、深、斷面形狀）、流速量程（0.1-10m/s）、采樣間隔（防汛期 1 分鐘 / 次，日常 5 分鐘 / 次）；通過人工測流（如流速儀法）校準設備，對比實測流量與設備數據，偏差超 ±5% 時調整傳感器角度或斷面參數，測試通信鏈路（數據上傳延遲≤30 秒）。

四、運維管理
巡檢：每月 1 次常規巡檢，汛期 / 暴雨 / 臺風后每 2 天 1 次；檢查設備外觀（傳感器鏡頭清潔度、支架牢固性）、運行狀態（指示燈、實時流速 / 流量數據）、線路完整性（無老化 / 破損）及周邊環境（無新增遮擋物、斷面無淤積），填寫巡檢記錄表并歸檔。
維護：每季度清潔傳感器鏡頭（軟布蘸清水擦拭）、整理線路（緊固接頭、更換老化防水膠帶）、復測接地電阻；每年進行專業校準（用標準流速裝置在 3 個不同流速點驗證）、更換老化部件（蓄電池 3-5 年更換、防雷器失效即換），備份 1 年歷史數據并分析流量變化規律。
故障處理：流量數據異常時，先查傳感器鏡頭是否遮擋、斷面是否淤積，再核對參數配置；通信中斷時，檢查模塊信號、線路接頭及數據平臺；供電故障時，排查市電 / 太陽能板供電、蓄電池電壓及線路短路情況，故障需 24 小時內（汛期 8 小時內）處理，記錄故障詳情與解決措施。
五、保障措施
人員：配置 2 名專業技術人員（掌握設備原理與操作）+ 兼職巡檢員（負責日常巡查），定期開展培訓（含設備校準、故障排查、安全操作）并考核。
物資：建立運維物資庫，儲備 10% 易損配件（傳感器鏡頭、蓄電池、防雷器）、常用工具及應急供電設備，每季度檢查補充。
制度：制定《安裝操作規程》《巡檢維護制度》《故障應急預案》，明確責任分工，考核運維人員工作質量（如巡檢完成率、故障處理時效）。
