LMK00101是一款高性能、低噪聲的LVCMOS扇出緩沖器，可分配 10個來自差分、單端或晶體輸入的超低抖動時鐘。The LMK00101 支持同步輸出使能，實現無毛刺作。超低偏斜、低抖動和 高 PSRR 使該緩沖器非常適合各種網絡、電信、服務器和存儲區域 網絡、RRU LO 基準分配、醫療和測試設備應用。

核心電壓可以設置為 2.5 或 3.3 V，而輸出電壓可以設置為 1.5， 1.8、2.5 或 3.3 V。LMK00101可以通過引腳編程輕松配置。
*附件：lmk00101.pdf

特性

• 10 個 LVCMOS/LVTTL 輸出，直流至 200 MHz
• 通用輸入
  • LVPECL的
  • LVDS系統
  • 恒冠肺炎
  • SSTL的
  • LVCMOS / LVTTL
• 晶體振蕩器接口
  • 晶體輸入頻率：10 至 40 MHz
• 輸出偏斜：6 ps
• 加法相位抖動
  • 156.25 MHz（12 kHz 至 20 MHz）時為 30 fs。
• 低傳播延遲
• 工作電壓為 3.3 或 2.5 V 內核電源電壓
• 可調輸出電源
  • 每個組 1.5 V、1.8 V、2.5 V 和 3.3 V
• 32 引腳 WQFN 封裝 5.0 × 5.0 × 0.8 mm

參數

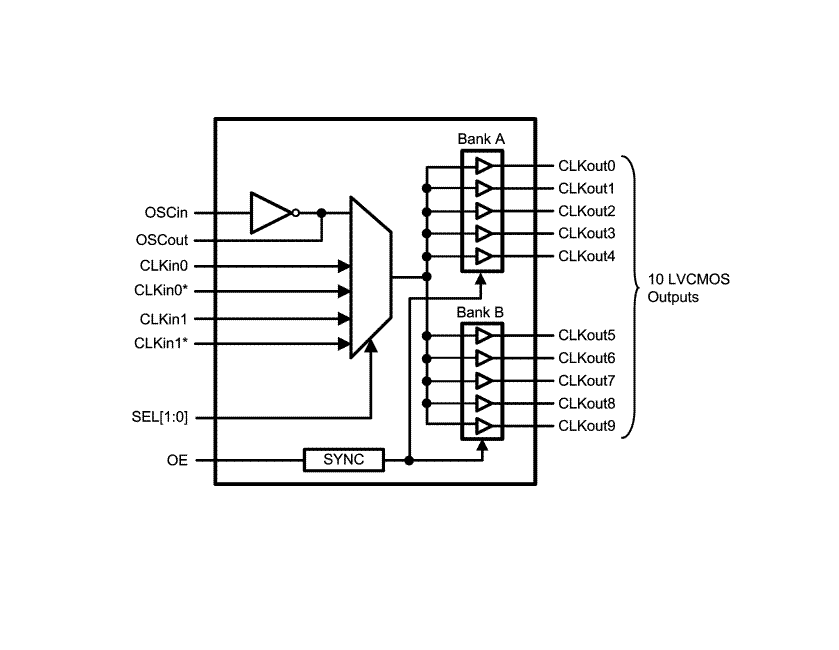

方框圖

?1. 產品概述?
LMK00101是德州儀器（TI）推出的高性能低抖動LVCMOS扇出緩沖器/電平轉換器，專為時鐘分配設計。核心特性包括：

• ?10路LVCMOS/LVTTL輸出?，支持DC至200MHz頻率范圍
• ?通用輸入接口?：兼容LVPECL、LVDS、HCSL、SSTL等多種信號類型
• ?超低抖動性能?：在156.25MHz下附加相位抖動僅30fs（12kHz-20MHz帶寬）
• ?雙電源設計?：核心電壓（2.5V/3.3V）與輸出電源（1.5V-3.3V可調）獨立
• ?32引腳WQFN封裝?（5x5x0.8mm）

?2. 關鍵參數?

• ?輸出偏斜?：6ps（典型值）
• ?傳播延遲?：0.85ns（Vdd=3.3V時）
• ? 電源抑制比(PSRR) ?：-44dBc@100kHz紋波
• ?工作溫度范圍?：-40°C至85°C
• ?ESD保護?：HBM>2.5kV，CDM>1kV

?3. 目標應用?

• 無線基站RRU本振參考分配
• 光通信（SONET/OTN/GPON）
• 服務器/存儲網絡設備
• 醫療影像與高端音視頻系統

?4. 功能架構?

• ?輸入選擇?：通過SEL[1:0]引腳選擇3種輸入源（2路差分時鐘+1路晶體振蕩器接口）
• ?同步輸出使能?：OE引腳支持無毛刺啟停控制
• ?電源管理?：支持Bank A/B獨立輸出電壓配置（1.5V/1.8V/2.5V/3.3V）

?5. 設計要點?

• ?輸入驅動建議?：差分信號優先（≥2V/ns擺率），單端輸入需加50Ω終端電阻
• ?晶體接口?：支持10-40MHz基頻晶體，需計算負載電容（CL=C1*C2/(C1+C2)+CIN+CSTRAY）
• ?散熱設計?：需將裸露焊盤（DAP）焊接至PCB地平面，建議使用2平方英寸散熱銅區

?6. 修訂歷史?
文檔版本C（2013年5月）主要更新：

• 明確CLKin1*引腳為必需連接
• 補充輸出偏斜最大值25ps
• 優化傳播延遲參數（典型值1.4ns→1.1ns@2.5V）

該器件適用于對時鐘完整性要求嚴苛的場景，其多模式輸入和可編程輸出特性顯著簡化系統時鐘樹設計。
