該LMK00105是一款高性能、低噪聲的LVCMOS扇出緩沖器，可從差分、單端或晶體輸入分配五個超低抖動時鐘。該LMK00105支持同步輸出使能，實現無毛刺作。超低偏斜、低抖動和高 PSRR 使該緩沖器非常適合各種網絡、電信、服務器和存儲區域網絡、RRU LO 基準分配、醫療和測試設備應用。

核心電壓可設置為 2.5 或 3.3 V，而輸出電壓可設置為 1.5、1.8、2.5 或 3.3 V。該LMK00105可以通過引腳編程輕松配置。
*附件：lmk00105.pdf

特性

• 5 個 LVCMOS 輸出，直流至 200 MHz
• 通用輸入
  • LVPECL的
  • LVDS系統
  • 恒冠肺炎
  • SSTL的
  • LVCMOS 和 LVTTL
• 晶體振蕩器接口
  • 晶體輸入頻率：10 至 40 MHz
• 輸出偏斜：6 ps
• 加法相位抖動
  • 156.25 MHz（12 kHz 至 20 MHz）時為 30 fs。
• 低傳播延遲
• 工作電壓為3.3或2.5V內核電源電壓
• 可調輸出電源
  • 每組 1.5 V、1.8 V、2.5 V 和 3.3 V
• 24引腳WQFN封裝（4.0 mm×4.0 mm×
  0.8 mm）
  參數

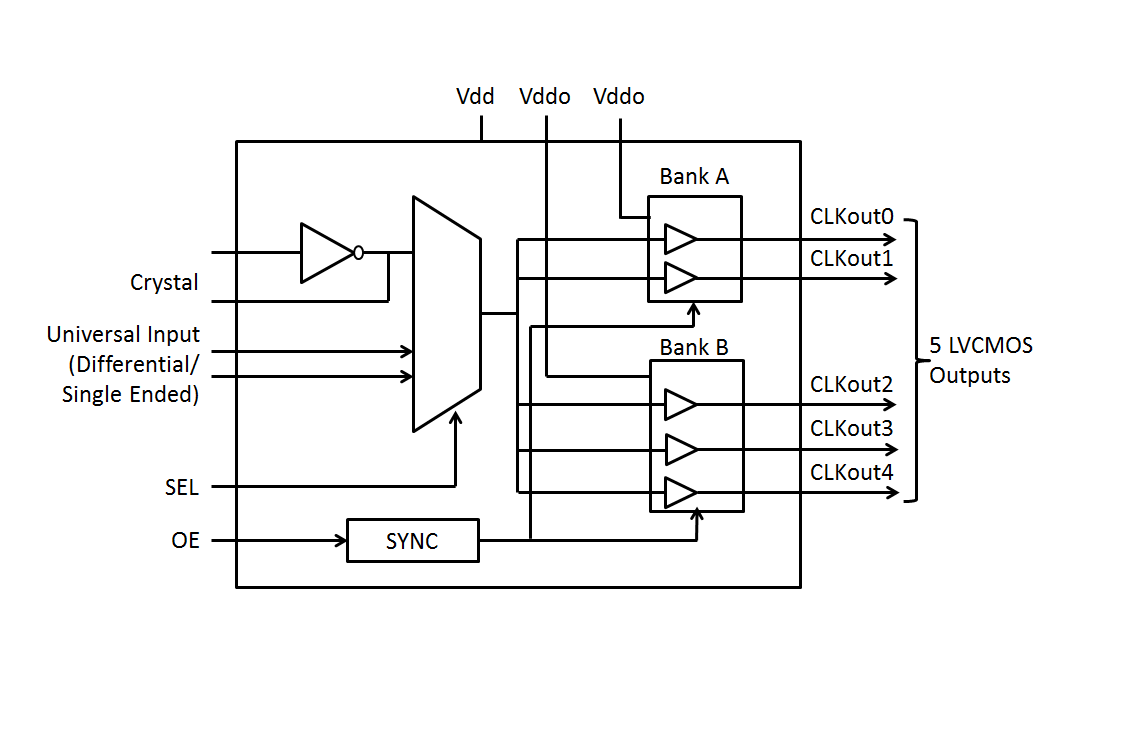

  方框圖

?1. 產品概述?
LMK00105是德州儀器（TI）推出的高性能、低噪聲LVCMOS扇出緩沖器，專為時鐘分配設計。核心特性包括：

• ?5路LVCMOS輸出?：支持DC至200MHz頻率范圍，每路可獨立配置電壓（1.5V/1.8V/2.5V/3.3V）。
• ?通用輸入接口?：兼容LVPECL、LVDS、HCSL、SSTL、LVCMOS/LVTTL等多種信號類型，支持晶體振蕩器輸入（10-40MHz）。
• ?超低抖動性能?：在156.25MHz下附加相位抖動僅30fs（12kHz-20MHz帶寬），輸出偏移低至6ps。
• ?雙電源設計?：核心電壓可選2.5V或3.3V，輸出電源獨立可調，支持靈活功耗管理。

?2. 關鍵參數?

• ?封裝?：24引腳WQFN（4.0mm×4.0mm×0.8mm），集成散熱焊盤。
• ?電氣特性?：
  • 輸出頻率范圍：DC至200MHz
  • 傳播延遲：0.85ns（典型值，3.3V供電）
  • 電源抑制比（PSRR）：-44dBc（100kHz紋波）
  • ESD保護：±2500V（HBM模型）
• ?工作條件?：溫度范圍-40°C至85°C，核心電壓2.375V-3.45V。

?3. 應用場景?

• 無線基站（RRU本振參考分配）
• 光傳輸網絡（SONET、以太網、光纖通道）
• 服務器/存儲網絡、醫療成像設備
• 高端音視頻及便攜測試儀器

?4. 功能模塊?

• ?輸入選擇?：通過SEL引腳切換差分輸入（CLKin/CLKin*）或晶體振蕩器（OSCin）。
• ?輸出控制?：OE引腳支持同步使能，避免毛刺；未使用的輸出可懸空以降低功耗。
• ?晶體接口?：內置振蕩器電路，支持外接晶體或單端時鐘輸入（≤200MHz）。

?5. 設計建議?

• ?布局優化?：高頻旁路電容需貼近電源引腳，差分輸入阻抗匹配至50Ω。
• ?熱管理?：建議PCB設計包含散熱焊盤及通孔導熱結構，確保結溫≤125°C。
• ?電源濾波?：推薦使用鐵氧體磁珠隔離板級電源噪聲。
