LMK00334器件是一款4輸出HCSL扇出緩沖器，用于高頻、低抖動時鐘、數據分配和電平轉換。該器件能夠為 ADC、DAC、多千兆以太網、XAUI、光纖通道、SATA/SAS、SONET/SDH、CPRI 和高頻背板分配參考時鐘。

輸入時鐘可以從兩個通用輸入或一個晶體輸入中選擇。選定的輸入時鐘分配到兩個HCSL輸出和一個LVCMOS輸出的兩組。LVCMOS 輸出具有同步使能輸入，可在使能或禁用時實現無欠幅脈沖作。該LMK00334采用3.3V內核電源和三個獨立的3.3V或2.5V輸出電源供電。
*附件：lmk00334.pdf

該LMK00334具有高性能、多功能性和能效，使該器件設計用于替代固定輸出緩沖器器件，同時增加系統中的時序裕量。

特性

• 3：1 輸入多路復用器
  • 兩個通用輸入工作頻率高達 400MHz，并接受 LVPECL、LVDS、CML、SSTL、HSTL、HCSL 或單端時鐘
  • 一個晶體輸入接受10MHz至40MHz晶體或單端時鐘
• 兩個組，每個組有兩個差分輸出
  • HCSL 或 Hi-Z（可選）
  • PCIe 規范的加法 RMS 相位抖動
    • 第 5 代的 7.2fs RMS（典型值）
    • 第 6 代的 5fs RMS（典型值）
    • 第 7 代 3.5fs RMS（典型值）
• 高PSRR：156.25MHz時為–72dBc
• LVCMOS 輸出，帶同步使能輸入
• 引腳控制配置
• VCC內核電源：3.3V ± 5%
• 三個獨立的VCCO輸出電源：3.3V、2.5V±5%
• 工業溫度范圍：–40°C 至 +105°C
• 32 引腳 WQFN（5mm × 5mm）

參數

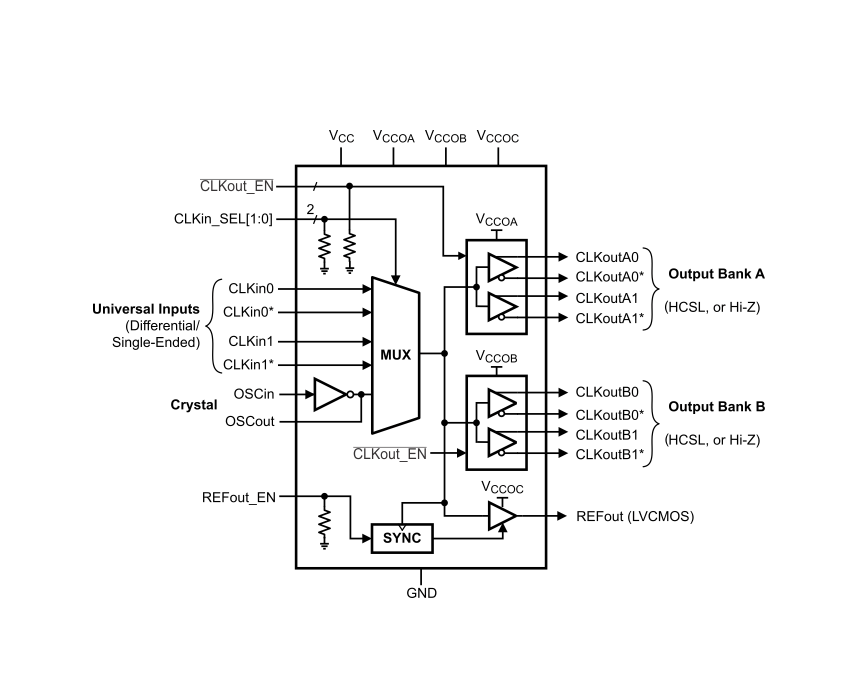

方框圖

?1. 產品概述?
LMK00334是德州儀器（TI）推出的高性能4輸出HCSL時鐘扇出緩沖器，專為PCIe? Gen 1至Gen 7設計，支持低附加抖動時鐘分配和電平轉換。其核心特性包括：

• ?輸入多路復用器?：3:1輸入選擇（2個通用差分輸入+1個晶體輸入），支持LVPECL、LVDS、CML等多種信號類型，頻率最高達400MHz。
• ?輸出配置?：兩路獨立輸出組（每組2個HCSL差分輸出+1個LVCMOS輸出），支持Hi-Z模式選擇。
• ?關鍵性能?：
  • 超低附加RMS相位抖動：Gen 5典型值7.2fs，Gen 6為5fs，Gen 7僅3.5fs。
  • 高電源抑制比（PSRR）：-72dBc @ 156.25MHz。
  • 寬工作溫度范圍：-40°C至+105°C。

?2. 應用場景?

• 數據中心交換機、核心路由器
• 服務器/計算平臺（PCIe Gen 3.0至5.0）
• 無線基站（遠程射頻單元與基帶單元）

?3. 技術細節?

• ?電源管理?：
  • 核心供電（VCC）：3.3V ±5%
  • 獨立輸出供電（VCCOA/B/C）：3.3V或2.5V ±5%
• ?封裝與引腳?：32引腳WQFN（5mm×5mm），集成散熱焊盤（DAP）優化熱性能。
• ?控制功能?：
  • 引腳配置選擇輸入時鐘與輸出模式（如CLKin_SEL[1:0]控制輸入源）。
  • LVCMOS輸出支持同步使能，避免使能/禁用時的脈沖干擾。

?4. 設計支持?

• ?布局建議?：優先采用差分信號輸入以降低噪聲，推薦高擺率（≥3V/ns）提升性能。
• ?熱管理?：需通過PCB散熱焊盤與多層板設計控制結溫（最大125°C）。
• ?文檔資源?：包含絕對最大額定值、ESD等級、典型應用電路及機械封裝信息。

?

?附件說明?
本文檔為完整數據手冊摘要，涵蓋特性、電氣參數、應用指南及封裝細節，適用于高速時鐘分配系統的硬件設計參考。
