Texas Instruments TPS22950LEVM評估模塊是一款包含TPS22950L負載開關器件的雙層PCB。VIN和VOUT連接可處理高連續電流，并提供進出被測器件的低電阻通道。通過測試點連接，TPS22950LEVM可以在用戶定義的測試條件下控制器件，并進行準確的RON測量。

數據手冊：*附件：Texas Instruments TPS22950LEVM評估模塊數據手冊.pdf

特性

• VIN輸入電壓范圍：1.8V至5.5V
• 最大連續開關工作電流：2.7A
• 低導通電阻 (R ON ) ：34mΩ（典型值）
• 可調電流限制和固定快速輸出放電
• 熱關斷

布局

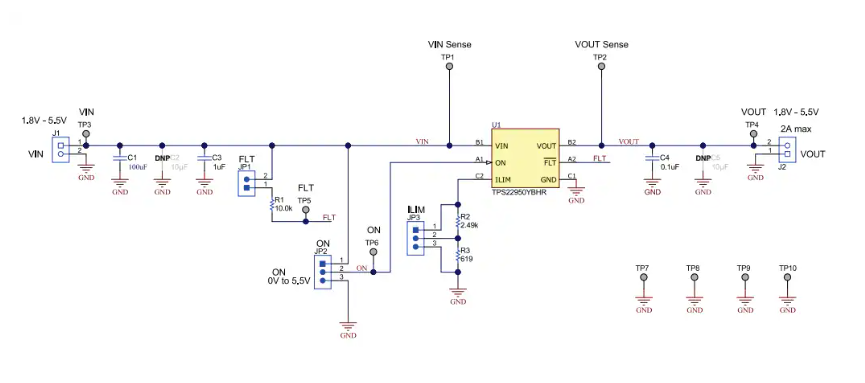

示意圖

TPS22950LEVM評估模塊技術解析與應用指南

一、產品概述

Texas Instruments的TPS22950LEVM是一款可調電流限制負載開關評估模塊，基于TPS22950L器件設計，主要特性包括：

• ?寬輸入電壓范圍?：1.8V至5.5V
• ?高電流能力?：支持最大2A連續輸出電流
• ?低導通電阻?：典型值僅40mΩ
• ?可調電流限制?：通過跳線可選擇0.5A或2A限流值
• ?故障指示功能?：提供FLT引腳指示過流狀態

二、硬件架構分析

2.1 核心器件

• ?TPS22950LYBHR?：主控IC，6引腳DSBGA封裝
• ?輸入/輸出電容?：
  • C1: 100μF/16V陶瓷電容(1210封裝)
  • C2/C5: 10μF/20V陶瓷電容(0805封裝)
  • C3: 1μF/16V陶瓷電容(0402封裝)
  • C4: 0.1μF/25V陶瓷電容(0603封裝)

2.2 接口配置

• ?電源接口?：
  • J1：VIN輸入端子(5mm間距端子塊)
  • J2：VOUT輸出端子
• ?控制接口?：
  • TP5(ON)：使能信號測試點
  • TP6(FLT)：故障指示測試點
• ?檢測點?：
  • TP1(VIN Sense)：輸入電壓檢測
  • TP2(VOUT Sense)：輸出電壓檢測

三、快速配置指南

3.1 基本連接

1. ?電源連接?：
   • 將直流電源正極接至J1(+)端子，負極接至J1(-)端子
   • 輸入電壓范圍1.8V-5.5V，建議初始設置為3.3V
2. ?負載連接?：
   • 通過J2端子連接負載設備
   • 最大連續負載電流2A
3. ?使能控制?：
   • 通過JP2跳線選擇ON引腳狀態：
     • 位置1-2：高電平使能
     • 位置2-3：低電平禁用
   • 或通過TP5接入外部控制信號

3.2 電流限制設置

• ?JP3跳線配置?：
  • 位置1-2：2A電流限制
  • 位置2-3：0.5A電流限制
• ?故障指示?：
  • 過流時FLT引腳(TP6)會拉低
  • JP1配置FLT上拉電阻(默認10kΩ)

四、PCB設計要點

4.1 布局特點

• ?雙層PCB設計?：優化大電流路徑
• ?寬銅箔走線?：頂層和底層均使用厚銅降低阻抗
• ?測試點布局?：關鍵信號均提供SMT測試點

4.2 熱管理

• ?主要熱源?：TPS22950L IC
• ?散熱設計?：
  • 充分利用IC底部的散熱焊盤
  • 必要時可添加外部散熱片
  • 避免長時間滿負載工作

五、典型應用

1. ?電源序列控制?：用于多電壓系統的上電順序管理
2. ?負載保護電路?：防止下游電路過流損壞
3. ?電源域隔離?：動態切斷未使用模塊的供電
4. ?熱插拔保護?：限制插入設備的浪涌電流

六、設計注意事項

1. ?輸入/輸出電容?：
   • 必須使用低ESR陶瓷電容
   • 推薦值：輸入≥10μF，輸出≥1μF
2. ?電流限制選擇?：
   • 根據負載特性合理設置限流值
   • 過低的限流可能導致誤觸發
3. ?布局建議?：
   • 保持大電流路徑短而寬
   • 敏感信號遠離高頻開關節點
