橢圓偏振法和反射法是用于表面分析和薄膜表征的光學測量技術。這兩種方法都依賴于光反射：橢圓偏振法分析反射光偏振狀態的變化，反射法則測量其強度。橢圓偏振法和反射法之間的選擇取決于測量原理、靈敏度和數據解釋要求。每種技術在材料科學和表面分析中都有特定的作用。Flexfilm全光譜橢偏儀可以非接觸對薄膜的厚度與折射率的高精度表征，廣泛應用于薄膜材料、半導體和表面科學等領域。

1

光入射和光學復雜性對比

flexfilm

光入射角在成本、復雜性和功能方面將橢圓偏振法與反射測量法區分開：

橢圓偏振法：需要光以一定角度照射表面，測量反射光的強度和偏振。這種雙重分析使光譜橢圓偏振法能夠高精度地表征極薄和復雜的薄膜堆棧。然而，分析偏振需要具有精確運動控制的先進光學元件，這增加了系統成本和復雜性。

反射法：通常使用垂直照射表面的光，從而最大限度地減少偏振效應，尤其是在具有旋轉對稱性的薄膜中。這消除了對移動組件的需求，簡化了儀器儀表，從而產生了更實惠、更易于使用的系統。此外，反射法還可以集成透射率分析，擴展其分析應用。

這兩種技術都廣泛用于薄膜太陽能電池分析。光譜橢圓偏振法已被應用于繪制 CdTe 太陽能電池的光學特性，將材料特性與電池性能相關聯。同時，?國家可再生能源實驗室 （NREL） 開發了一種光伏反射儀來監測太陽能電池晶圓的平均反射率，從而促進制造過程中的過程控制。示例說明了橢圓偏振法如何提供詳細的光學表征，而反射法如何實現有效的質量控制。

2

測量原理對比

flexfilm

橢圓偏振法和反射法使用不同的方法進行材料分析：

橢圓偏振法：測量反射后光偏振狀態的變化。重點關注兩個關鍵參數：幅值比 （Ψ）-描述偏振光分量大小的變化，以及相位差 （Δ）-捕獲 s 偏振（垂直）和 p 偏振（平行）光之間的偏移。這些測量可以計算折射率?（n）、消光系數 （k）和薄膜厚度等光學常數。實現這種精度水平需要先進的儀器，包括偏振光源、調制器和精確控制和測量偏振狀態的分析儀。

反射法：測量反射光的強度隨角度或波長的變化，而不分析偏振變化；應用菲涅爾方程將反射強度與材料屬性（如厚度和折射率）關聯起來。不需要偏振分析，儀器結構簡單，關注反射光強度，提供了一種簡單的材料表征方法。

3

敏感性對比

flexfilm

橢圓偏振法：對材料特性和薄膜厚度的微小變化高度敏感，通常低至亞納米水平?？梢?strong>檢測樣品光學特性的分子尺度變化，非常適合分析超薄膜和層狀結構。這種靈敏度是通過測量偏振光的幅度和相變來實現的。

反射法：在評估表面粗糙度和層厚等體積特性方面更有效，但對分子尺度變化不太敏感。為較厚的薄膜和更簡單的結構提供可靠的測量，但對非常薄或多層的材料來說并不理想。靈敏度取決于光源的波長和強度測量的精度。

4

數據解釋

flexfilm

橢圓偏振法：通過分析反射光的幅度與相位變化實現雙重測量，可精準提供薄膜厚度、折射率及消光系數（k）的詳細信息；但該方法的數據解釋需依托數學建模與專業知識，尤其針對多層或超薄膜時，模型還需納入材料成分、層結構及潛在各向異性等因素，因此雖能實現高準確度表征，卻存在過程耗時、技術門檻高的挑戰。

反射法：依據不同波長下的反射光強度解讀數據，因無需分析偏振或相位信息，分析流程更簡單，可顯著加快測量速度；但受限于信息維度，其靈敏度較低，尤其不適用于超薄或復雜薄膜結構的表征，僅能有效確定較簡單場景下的薄膜厚度與表面粗糙度，更適配“快速測量優先于復雜表征”的應用需求。

5

橢偏儀選型建議

flexfilm

橢圓偏振法和反射法之間的選擇取決于所需的細節水平、靈敏度和作復雜性。

橢圓偏振法廣泛應用于半導體行業，用于精確的薄膜表征，例如半導體、涂層和先進材料。

優勢：對薄膜和層狀結構極為敏感；提供光學常數（n、k）和厚度的全面測量；無損，適用于高級材料表征。

弊端：需要復雜的檢測和數據建模；更高的成本和技術要求。

反射法通常用于制造過程的質量控制，在質量控制或生產環境中進行基本表面分析和厚度測量。

優勢：更簡單的儀器和更快的測量；對于常規分析來說具有成本效益；適用于評估表面粗糙度和散裝層厚度。

弊端：對超薄膜和詳細材料特性的敏感性有限；不適合復雜的多層結構。

橢圓偏振法和反射法均為關鍵的光學薄膜表征技術，各具獨特優勢。橢圓偏振法通過高精度解析反射光的偏振態變化（Ψ和Δ），可獲取納米級薄膜的厚度、折射率及消光系數（k），尤其適用于復雜膜系與超薄結構的研發場景，但對儀器與建模要求較高。反射法則通過測量反射光強度，快速評估膜厚與表面特性，系統簡單、成本低，更適用于產線上的質量控制與較厚薄膜的快速檢測，但在分辨率和多層分析能力上受限。因此，技術選擇應基于對測量精度、靈敏度及操作復雜性的實際需求：高精度科研推薦橢偏法，而制程控制則優先考慮反射法。

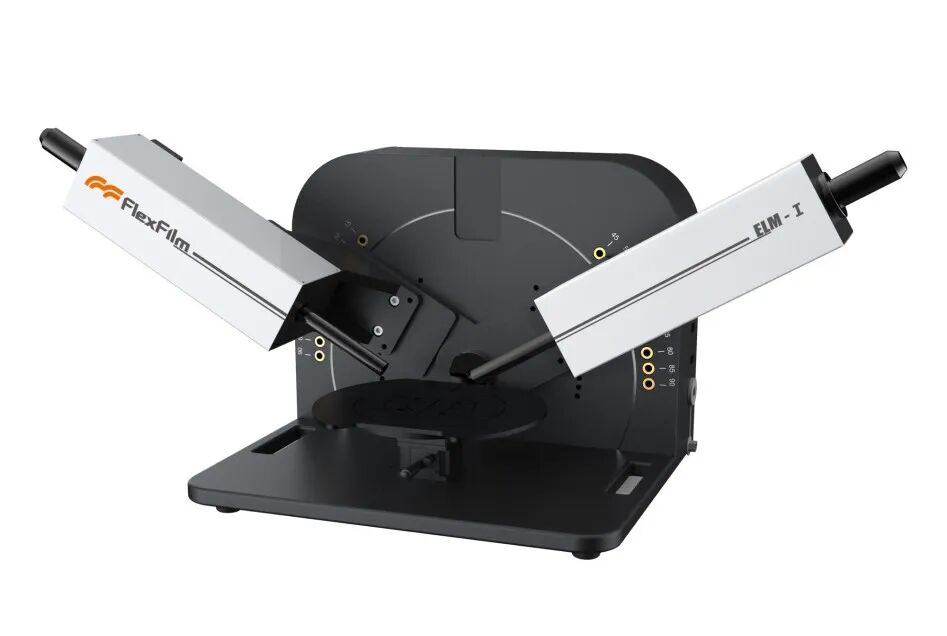

Flexfilm全光譜橢偏儀

flexfilm

全光譜橢偏儀擁有高靈敏度探測單元和光譜橢偏儀分析軟件，專門用于測量和分析光伏領域中單層或多層納米薄膜的層構參數（如厚度）和物理參數（如折射率n、消光系數k）

• 先進的旋轉補償器測量技術：無測量死角問題。
• 粗糙絨面納米薄膜的高靈敏測量：先進的光能量增強技術，高信噪比的探測技術。
• 秒級的全光譜測量速度：全光譜測量典型5-10秒。
• 原子層量級的檢測靈敏度：測量精度可達0.05nm。

Flexfilm全光譜橢偏儀能非破壞、非接觸地原位精確測量超薄圖案化薄膜的厚度、折射率,結合費曼儀器全流程薄膜測量技術，助力半導體薄膜材料領域的高質量發展。
