LMK0480x 系列是業界性能最高的時鐘調節器，具有卓越的 時鐘抖動清理、生成和分配，具有滿足下一代需求的高級功能 系統要求。雙回路PLLatinum 該架構能夠使用低噪聲VCXO模塊實現111 fs rms抖動（12 kHz至20 MHz）或 低于 200 fs rms 抖動（12 kHz 至 20 MHz），使用低成本外部晶體和變?nèi)輼O管 二極管。
*附件：lmk04803.pdf

雙環架構由兩個高性能鎖相環 （PLL） 組成，一個 低噪聲晶體振蕩器電路和高性能壓控振蕩器 （VCO）。 第一個PLL（PLL1）提供低噪聲抖動清除器功能，而第二個PLL（PLL2） 執行時鐘生成。PLL1 可以配置為與外部 VCXO 模塊配合使用 或帶有外部可調諧晶體和變?nèi)荻O管的集成晶體振蕩器。什么時候 PLL1 與非常窄的環路帶寬配對，使用卓越的近相位噪聲（失調 低于 50 kHz）或可調諧晶體，以清潔輸入時鐘。的輸出 PLL1用作PLL2的干凈輸入基準電壓源，鎖定集成VCO。循環 可以優化 PLL2 的帶寬，以清除遠相位噪聲（偏移高于 50 kHz），其中 集成VCO的性能優于PLL1中使用的VCXO模塊或可調諧晶體。

特性

• 超低RMS抖動性能
  • 111 fs RMS 抖動（12 kHz 至 20 MHz）
  • 123 fs RMS 抖動（100 Hz 至 20 MHz）
• 雙環路PLLatinum? PLL架構
• PLL1
  • 集成低噪聲晶體振蕩器
    電路
  • 輸入時鐘丟失時的保持模式
  • 自動或手動觸發/恢復
• PLL2
  • 歸一化PLL本底噪聲為–227 dBc/Hz
  • 相位檢測器速率高達 155 MHz
  • OSCin 倍頻器
  • 集成低噪聲VCO
• 2 個帶 LOS 的冗余輸入時鐘
  • 自動和手動切換模式
• 50 % 占空比輸出分頻，1 至 1045（偶數
  和奇數）
• 12 個 LVPECL、LVDS 或 LVCMOS 可
  編程輸出
• 數字延遲：固定或動態可調
• 25 ps 步進模擬延遲控制。
• 14 個差分輸出。多達 26 個單端。
  • 多達6個VCXO/晶體緩沖輸出
• 時鐘速率高達 1536 MHz
• 0-延遲模式
• 上電時三個默認時鐘輸出
• 多模：雙 PLL、單 PLL 和時鐘
  分配
• 工業溫度范圍：–40 至 85°C
• 3.15V 至 3.45V 工作電壓
• 2 個專用緩沖/分頻 OSCin 時鐘
• 封裝：64 引腳 WQFN （9.0 × 9.0 × 0.8 mm）

參數

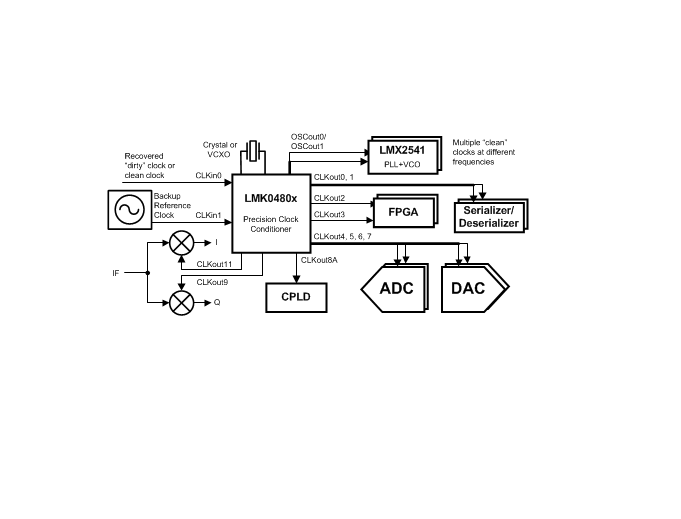

方框圖

?1. 產品概述?
LMK0480x系列是德州儀器（TI）推出的高性能時鐘調節器家族，包含LMK04803/05/06/08等型號，專為低噪聲時鐘抖動清理、生成和分配設計。其核心特性包括：

• ?雙環PLLatinum?架構?：PLL1用于抖動清理，PLL2用于時鐘生成，支持111 fs RMS超低抖動（12 kHz–20 MHz頻段）。
• ?多模式工作?：支持雙PLL、單PLL或純時鐘分配模式。
• ?靈活輸出配置?：12個可編程輸出（LVPECL/LVDS/LVCMOS），支持50%占空比分頻（1–1045分頻比）。
• ?冗余輸入與故障切換?：2路冗余輸入時鐘，支持自動/手動切換和保持模式（Holdover）。

?2. 關鍵特性?

• ?抖動性能?：
  • 111 fs RMS（12 kHz–20 MHz）
  • 123 fs RMS（100 Hz–20 MHz）
• ?集成功能?：
  • 數字/模擬延遲控制（25 ps步進）
  • 14路差分輸出（最高26路單端）
  • 6路VCXO/晶體緩沖輸出
• ?工作范圍?：
  • 電壓：3.15–3.45 V
  • 溫度：-40°C至85°C

?3. 應用領域?

• 數據轉換器時鐘
• 無線基礎設施（如基站）
• 網絡設備（SONET/SDH、DSLAM）
• 醫療/視頻/軍工/航空航天
• 測試與測量設備

?4. 技術細節?

• ?PLL1?：集成低噪聲晶體振蕩電路，支持外部VCXO或晶體+變?nèi)荻O管方案。
• ?PLL2?：集成低噪聲VCO，相位檢測速率達155 MHz，支持頻率倍增。
• ?封裝?：64引腳WQFN（9.0×9.0×0.8 mm），帶裸露焊盤（DAP）散熱設計。

?5. 文檔結構?

• ?功能描述?：包括雙PLL架構、時鐘切換邏輯、延遲控制等。
• ?寄存器配置?：詳細編程指南及寄存器映射表（共51頁）。
• ?應用示例?：典型電路設計、布局建議及電源管理方案。

?6. 修訂歷史?

• 最新版本（Rev. K）優化了電氣特性參數，新增PLL2頻率倍增器說明，并修正了部分模式配置描述。

該文檔為工程師提供了從芯片選型到系統實現的全面參考，適用于高精度時鐘需求場景。
