LMK04000系列精密時鐘調節器提供低噪聲抖動清除、時鐘乘法和分配，無需高性能壓控晶體振蕩器 （VCXO） 模塊。LMK04000 系列采用級聯 PLLatinum 架構，結合外部晶體和變?nèi)?a target="_blank">二極管，提供低于 200 飛秒 （fs） 的均方根 （RMS） 抖動性能。
*附件：lmk04002.pdf

級聯架構由兩個高性能鎖相環 （PLL）、一個低噪聲晶體振蕩器電路和一個高性能壓控振蕩器 （VCO） 組成。第一個 PLL （PLL1） 提供低噪聲抖動清除器功能，而第二個 PLL （PLL2） 執行時鐘生成。PLL1 可以配置為與外部 VCXO 模塊配合使用，或使用帶有外部晶體和變?nèi)荻O管的集成晶體振蕩器。當與非常窄的環路帶寬一起使用時，PLL1 使用 VCXO 模塊或晶體的卓越近相位噪聲（偏移低于 50 kHz）來清潔輸入時鐘。PLL1 的輸出用作 PLL2 的清潔輸入基準，在那里它鎖定集成 VCO。PLL2的環路帶寬可以優化，以清除遠相位噪聲（偏移量高于50 kHz），其中集成VCO的性能優于PLL1中使用的VCXO模塊或晶體。

LMK04000系列具有雙冗余輸入、五個差分輸出和可選的上電默認時鐘。輸入模塊配備了信號丟失檢測和自動或手動選擇參考時鐘。每個時鐘輸出由一個可編程分頻器、一個相位同步電路、一個可編程延遲和一個LVDS、LVPECL或LVCMOS輸出緩沖器組成。CLKout2上提供了默認啟動時鐘，可用于為現場可編程門陣列（FPGA）或微控制器提供初始時鐘，在系統上電過程中對抖動清除器進行編程。

特性

• 級聯 PLLatinum PLL 架構
• PLL1
• 相位檢測器速率高達 40 MHz
• 集成低噪聲晶體振蕩器電路
• 帶LOS的雙冗余輸入?yún)⒖紩r(shí)鐘
• PLL2
• 歸一化 [1 Hz] PLL 本底噪聲為 -224 dBc/Hz
• 鑒相器速率高達 100 MHz
• 輸入倍頻器
• 集成低噪聲VCO
• 超低RMS抖動性能
• 150 fs RMS 抖動 （12 kHz – 20 MHz）
• 200 fs RMS 抖動 （100 Hz – 20 MHz）
• LVPECL/2VPECL、LVDS和LVCMOS輸出
• 支持高達 1080 MHz 的時鐘速率
• 上電時默認時鐘輸出 （CLKout2）
• 五個專用通道分頻器和延遲模塊
• 引腳兼容系列時鐘設備
• 工業溫度范圍：-40 至 85 °C
• 3.15 V 至 3.45 V 工作電壓
• 封裝：48 引腳 LLP （7.0 x 7.0 x 0.8 mm）

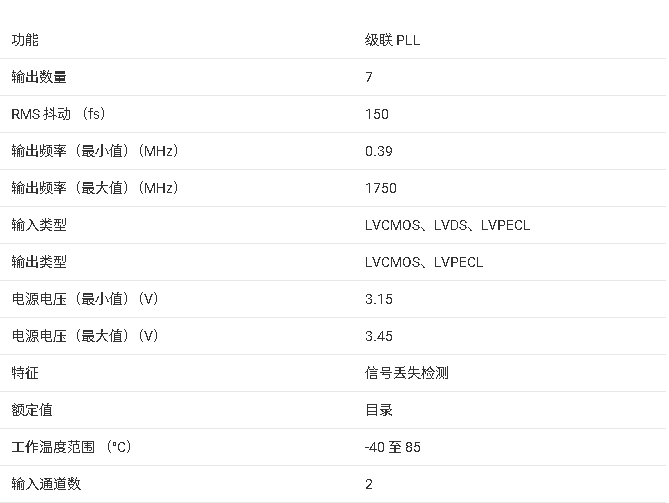

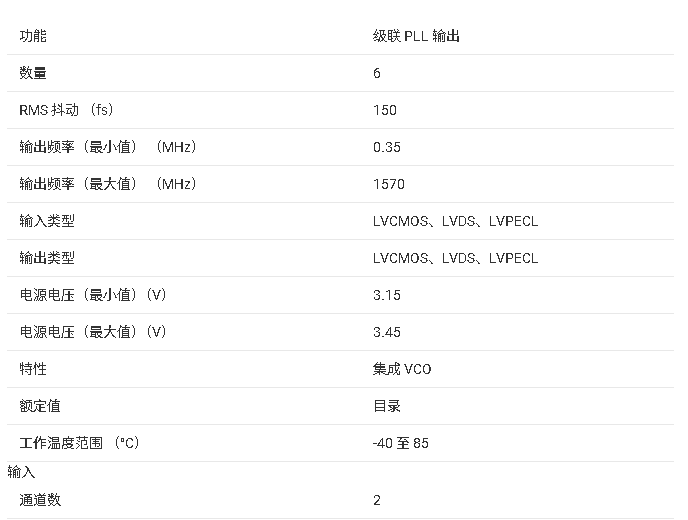

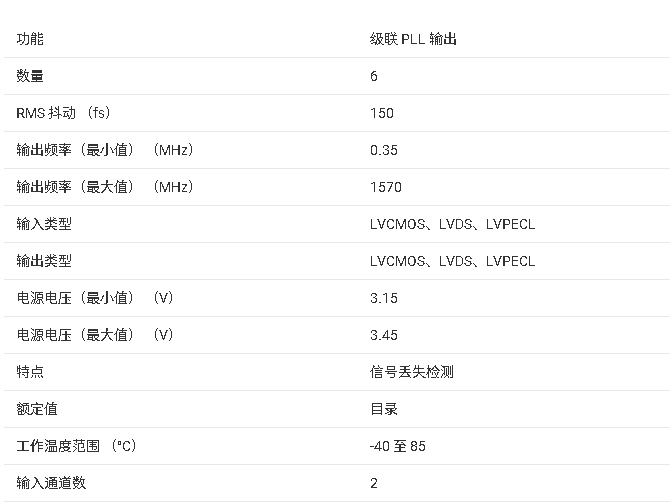

參數

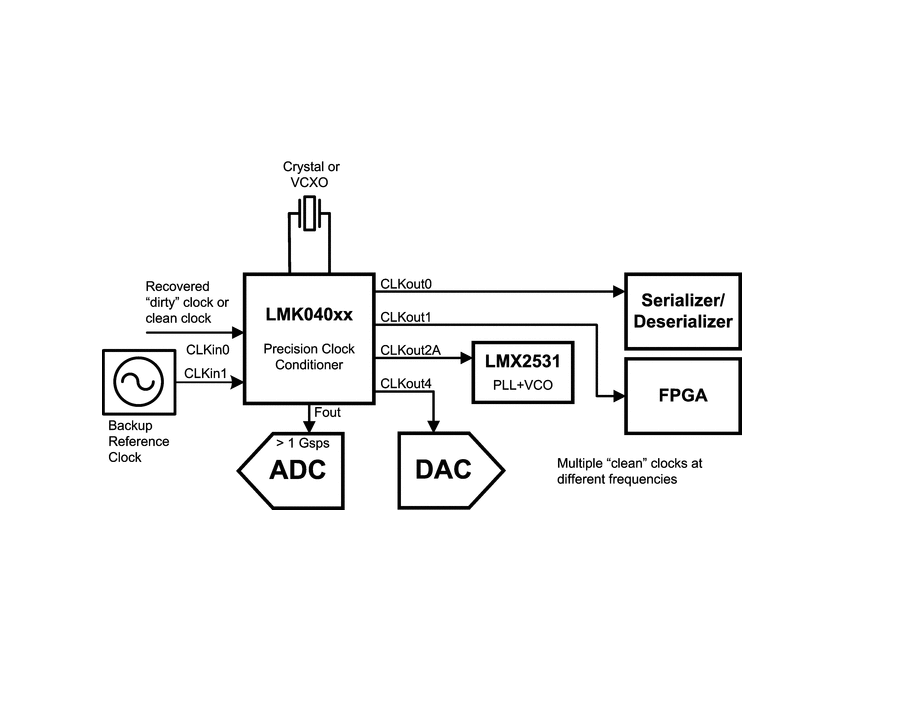

方框圖

?1. 產品概述?
LMK04000系列是德州儀器（TI）推出的精密時鐘調節器家族，包含LMK04000/01/02/10/11/31/33等型號。該系列采用?雙級聯PLLatinum?架構?，集成低噪聲晶體振蕩器電路和VCO，專為需要超低抖動時鐘的應用設計，典型RMS抖動低至150 fs（12kHz-20MHz帶寬）。

?2. 核心特性?

• ?雙PLL架構?
  • PLL1：最高40MHz相位檢測率，支持冗余輸入?yún)⒖紩r(shí)鐘（帶LOS檢測）
  • PLL2：224 dBc/Hz歸一化噪聲基底，最高100MHz相位檢測率，集成頻率倍增器
• ?超低抖動性能?
  • 150 fs RMS（12kHz-20MHz）
  • 200 fs RMS（100Hz-20MHz）
• ?多格式輸出?
  • 支持LVPECL/2VPECL、LVDS、LVCMOS輸出
  • 最高支持1080MHz時鐘速率
• ?工業級可靠性?
  • 工作溫度范圍：-40°C至85°C
  • 3.15V-3.45V供電

?3. 關鍵應用領域?

• 數據轉換器時鐘
• 無線基礎設施
• 網絡設備（SONET/SDH、DSLAM）
• 醫療/軍事/航空航天設備
• 測試測量與視頻系統

?4. 技術亮點?

• ?創新架構?：通過PLL1清潔近端相位噪聲（<50kHz），PLL2優化遠端相位噪聲（>50kHz）
• ?靈活配置?：
  • 5個獨立可編程分頻器+延遲通道
  • 上電默認輸出CLKout2（支持FPGA/MCU初始化）
• ?封裝與兼容性?：48引腳WQFN封裝（7x7mm），引腳兼容全系列型號

?5. 性能參數?

• ?VCO調諧范圍?：1185-2160MHz（依型號不同）
• ?相位噪聲?：
  • 典型值-110dBc/Hz@1kHz（閉環，使用高質量VCXO）
  • -157dBc/Hz@10MHz
• ?功耗?：全通道啟用時典型435mA

?6. 設計優勢?

• 無需外部VCXO模塊即可實現亞200fs抖動
• 支持晶體振蕩器模式（6-20MHz晶體）
• 提供同步引腳（SYNC*）實現多器件相位對齊

該系列通過優化的架構和集成設計，為高速數字系統提供了高性價比的低抖動時鐘解決方案。
