LMK0480x 系列是業界性能最高的時鐘調節器，具有卓越的 時鐘抖動清理、生成和分配，具有滿足下一代需求的高級功能 系統要求。雙回路PLLatinum 該架構能夠使用低噪聲VCXO模塊實現111 fs rms抖動（12 kHz至20 MHz）或 低于 200 fs rms 抖動（12 kHz 至 20 MHz），使用低成本外部晶體和變?nèi)輼O管 二極管。
*附件：lmk04805.pdf

雙環架構由兩個高性能鎖相環 （PLL） 組成，一個 低噪聲晶體振蕩器電路和高性能壓控振蕩器 （VCO）。 第一個PLL（PLL1）提供低噪聲抖動清除器功能，而第二個PLL（PLL2） 執行時鐘生成。PLL1 可以配置為與外部 VCXO 模塊配合使用 或帶有外部可調諧晶體和變?nèi)荻O管的集成晶體振蕩器。什么時候 PLL1 與非常窄的環路帶寬配對，使用卓越的近相位噪聲（失調 低于 50 kHz）或可調諧晶體，以清潔輸入時鐘。的輸出 PLL1用作PLL2的干凈輸入基準電壓源，鎖定集成VCO。循環 可以優化 PLL2 的帶寬，以清除遠相位噪聲（偏移高于 50 kHz），其中 集成VCO的性能優于PLL1中使用的VCXO模塊或可調諧晶體。

特性

• 超低RMS抖動性能
  • 111 fs RMS 抖動（12 kHz 至 20 MHz）
  • 123 fs RMS 抖動（100 Hz 至 20 MHz）
• 雙環路PLLatinum? PLL架構
• PLL1
  • 集成低噪聲晶體振蕩器
    電路
  • 輸入時鐘丟失時的保持模式
  • 自動或手動觸發/恢復
• PLL2
  • 歸一化PLL本底噪聲為–227 dBc/Hz
  • 相位檢測器速率高達 155 MHz
  • OSCin 倍頻器
  • 集成低噪聲VCO
• 2 個帶 LOS 的冗余輸入時鐘
  • 自動和手動切換模式
• 50 % 占空比輸出分頻，1 至 1045（偶數
  和奇數）
• 12 個 LVPECL、LVDS 或 LVCMOS 可
  編程輸出
• 數字延遲：固定或動態可調
• 25 ps 步進模擬延遲控制。
• 14 個差分輸出。多達 26 個單端。
  • 多達6個VCXO/晶體緩沖輸出
• 時鐘速率高達 1536 MHz
• 0-延遲模式
• 上電時三個默認時鐘輸出
• 多模：雙 PLL、單 PLL 和時鐘
  分配
• 工業溫度范圍：–40 至 85°C
• 3.15V 至 3.45V 工作電壓
• 2 個專用緩沖/分頻 OSCin 時鐘
• 封裝：64 引腳 WQFN （9.0 × 9.0 × 0.8 mm）

參數

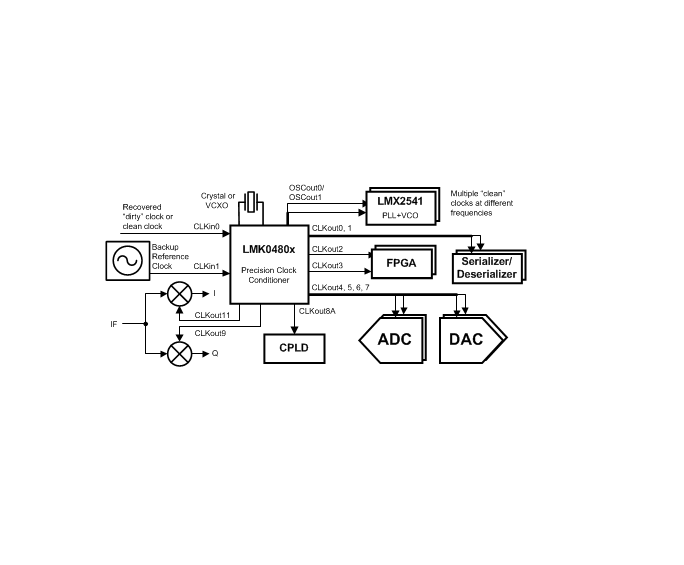

方框圖

?1. 產品概述?
LMK0480x（含LMK04803/05/06/08）是高性能時鐘調節器家族，專為低噪聲時鐘生成、抖動清理和分配設計，適用于無線基礎設施、網絡通信、醫療/軍事/航空航天等領域。其核心特性包括：

• ?雙鎖相環架構?：PLL1用于基準時鐘清理，PLL2用于時鐘生成，支持111 fs RMS超低抖動（12 kHz–20 MHz帶寬）。
• ?靈活輸入輸出?：2路冗余參考時鐘輸入（CLKin0/1）、14路差分輸出（12路可編程+2路專用緩沖輸出），支持LVDS/LVPECL/LVCMOS多種電平。
• ?集成VCO?：頻率覆蓋1840–3072 MHz（依型號不同），支持外部VCO模式。

?2. 關鍵特性?

• ?抖動性能?：
  • 內部VCO模式下低至111 fs RMS（12 kHz–20 MHz）。
  • 外部晶體/VCXO模式下低于200 fs RMS。
• ?雙PLL架構?：
  • PLL1：窄帶寬（10–200 Hz）清理輸入時鐘噪聲。
  • PLL2：寬帶寬（50–200 kHz）優化高頻相位噪聲。
• ?時鐘分配?：
  • 12路可編程輸出，分頻比1–1045（支持奇偶分頻）。
  • 數字延遲（4.5–522周期步進）和模擬延遲（25 ps步進，0–475 ps）。

?3. 工作模式?

• ?雙PLL模式?（默認）：CLKin→PLL1→VCXO/晶體→PLL2→VCO→輸出。
• ?單PLL模式?：禁用PLL1，OSCin直接作為PLL2參考。
• ?時鐘分配模式?：直接分配CLKin1或OSCin至輸出。
• ?零延遲模式?：通過內部/外部反饋同步輸入與輸出相位。

?4. 高級功能?

• ? 保持模式（Holdover） ?：輸入時鐘丟失時維持輸出頻率穩定，支持自動/手動觸發。
• ?動態數字延遲調整?：通過SYNC引腳或寄存器配置實現相位微調。
• ?狀態監控?：提供鎖相檢測（LD）、保持狀態、DAC電壓等狀態引腳。

?5. 電氣特性?

• ?電源?：3.15–3.45 V，典型功耗505–590 mA（全輸出使能）。
• ?輸入頻率?：CLKin支持0.001–500 MHz，OSCin支持6–500 MHz（晶體模式）。
• ?輸出頻率?：最高1536 MHz（LVDS/LVPECL），250 MHz（LVCMOS）。

?6. 封裝與設計支持?

• 64引腳WQFN封裝（9.0×9.0×0.8 mm），工業級溫度范圍（-40至85°C）。
• 提供完整的寄存器映射、時序圖和布局指南，支持MICROWIRE接口編程。

?7. 典型應用?

• 數據轉換器時鐘、無線基站、SONET/SDH網絡設備、測試儀器等。

文檔詳細描述了硬件配置、寄存器功能、時序要求及設計注意事項，為高精度時鐘系統提供全面解決方案。
