CDCLVD2106時鐘緩沖器將兩個時鐘輸入（IN0、IN1）分配給總共12對差分LVDS時鐘輸出（OUT0、OUT11）。每個緩沖器塊由一個輸入和6個LVDS輸出組成。輸入可以是LVDS、LVPECL或LVCMOS。

該CDCLVD2106專為驅動 50 Ω傳輸線而設計。在單端模式下驅動輸入時，適當?shù)钠秒妷?（V AC_REF ）應用于未使用的負輸入引腳。
*附件：cdclvd2106.pdf

使用控制引腳 （EN），可以禁用或啟用輸出。如果 EN 引腳保持打開狀態，則兩個緩沖器和所有輸出都被啟用，如果切換到邏輯“0”，則兩個緩沖器和所有輸出都被禁用（靜態邏輯“0”），如果切換到邏輯“1”，則禁用一個具有 6 個輸出的緩沖器，另一個具有 6 個輸出的緩沖器被啟用。該器件支持故障安全功能。它包含輸入遲滯，可防止在沒有輸入信號的情況下輸出隨機振蕩。

該器件在 2.5V 電源環境中工作，特性范圍為 –40°C 至 85°C（環境溫度）。該CDCLVD2106采用小型 40 引腳、6 mm × 6 mm QFN 封裝。

特性

• 雙 1：6 差分緩沖器
• 低附加抖動：10 kHz – 20 MHz 時為 <300 fs rms
• 組內輸出偏斜低 45 ps（最大值）
• 通用輸入接受 LVDS、LVPECL、LVCMOS
• 一個輸入專用于六個輸出
• 共有 12 個 LVDS 輸出，兼容 ANSI EIA/TIA-644A 標準
• 時鐘頻率高達 800 MHz
• 2.375–2.625 V 器件電源
• LVDS基準電壓，V AC_REF ，可用于電容耦合輸入
• 工業溫度范圍 –40°C 至 85°C
• 采用 6 mm × 6 mm 40 引腳 QFN （RHA） 封裝
• ESD 保護超過 3 kV HBM、1 kV CDM
• 應用
  • 電信/網絡
  • 醫學影像
  • 測試和測量設備
  • 無線通信
  • 通用時鐘

參數

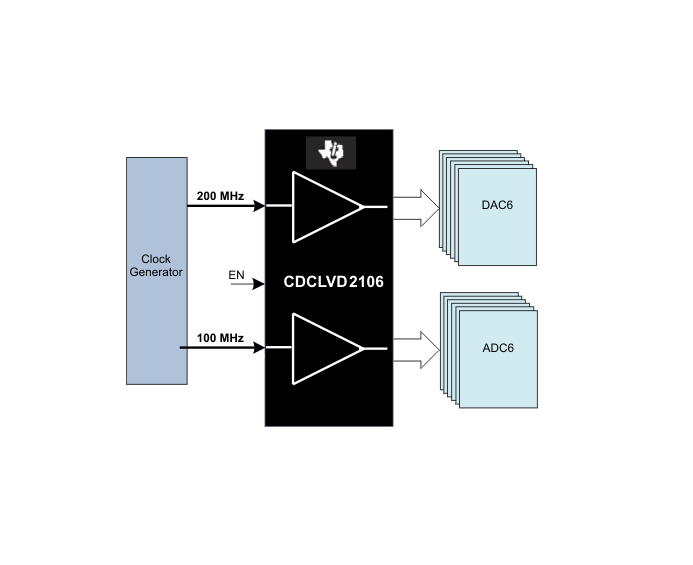

方框圖

?1. 產品概述?
CDCLVD2106是德州儀器(TI)推出的雙通道1:6差分時鐘緩沖器，專為驅動50Ω傳輸線設計，具有以下核心特性：

• ?通道配置?：2個獨立輸入通道（IN0/IN1），每通道分配6對LVDS輸出，共12路差分輸出。
• ?輸入兼容性?：支持LVDS、LVPECL和LVCMOS信號類型，單端輸入時需通過VAC_REF引腳提供偏置電壓。
• ?關鍵性能?：
  • 工作頻率高達800 MHz，附加抖動<300 fs RMS（10 kHz–20 MHz）。
  • 輸出間偏斜（Within Bank Skew）最大45 ps，支持ANSI EIA/TIA-644A標準。
  • 電源范圍2.375–2.625 V，工業級溫度范圍（-40°C至85°C）。

?2. 功能控制?

• ? 使能引腳(EN) ?：
  • 懸空時：所有輸出啟用。
  • 邏輯"0"：全部輸出禁用（靜態低電平）。
  • 邏輯"1"：IN0對應輸出啟用（OUT0-OUT5），IN1對應輸出禁用（OUT6-OUT11）。
• ?失效保護?：內置輸入遲滯功能，防止無輸入信號時輸出隨機振蕩。

?3. 電氣特性?

• ?輸出特性?：
  • 差分輸出電壓250–450 mV（負載100Ω），穩態共模電壓1.1–1.375 V。
  • 傳播延遲1.5–2.5 ns，上升/下降時間≤300 ps。
• ?功耗?：
  • 靜態電流27–45 mA，100 MHz時97–133 mA，800 MHz時137–177 mA。

?4. 應用設計建議?

• ?熱管理?：需將QFN封裝底部散熱焊盤焊接至PCB地平面，確保結溫≤125°C。
• ?電源濾波?：推薦每個電源引腳就近放置0.1μF去耦電容，可選加鐵氧體磁珠抑制高頻噪聲。
• ?信號端接?：
  • LVDS輸出需在接收端接100Ω終端電阻（靠近接收器）。
  • 未使用的輸出可懸空，未使用的輸入需通過1kΩ電阻接地。

?5. 封裝與訂購信息?

• ?封裝?：6 mm × 6 mm 40引腳QFN（RHA），符合3 kV HBM ESD防護標準。
• ?型號選項?：提供卷帶包裝（RHAR/RHAT），支持工業溫度范圍，符合RoHS標準。

?典型應用場景?

• 電信/網絡設備、醫療成像、測試儀器、無線通信及通用時鐘分配系統。
