前 言

創龍科技研發的瑞芯微 RK3588 工業開發板調試需專用工具支撐。為幫助開發者快速搭建調試環境，保障串口通信、系統調試及 CAN 接口調試功能正常運行，本文針對 Windows 7 與 10 64bit 系統，分步詳解 USB 轉串口驅動、SecureCRT 及 GCAN Tools 的安裝與關鍵配置要點。

USB轉串口驅動安裝

本章節內容是為評估板串口安裝USB轉串口驅動程序。驅動適用于CH340、CH341等USB轉串口芯片。

適用安裝環境：Windows 7 64bit、Windows 10 64bit。

（1）請通過Type-C線將評估板的調試串口(USB TO UART2)與PC機USB接口相連，并打開PC設備管理器，找到USB Serial，右鍵選擇“更新驅動程序(P)”，如下圖所示。

圖 1

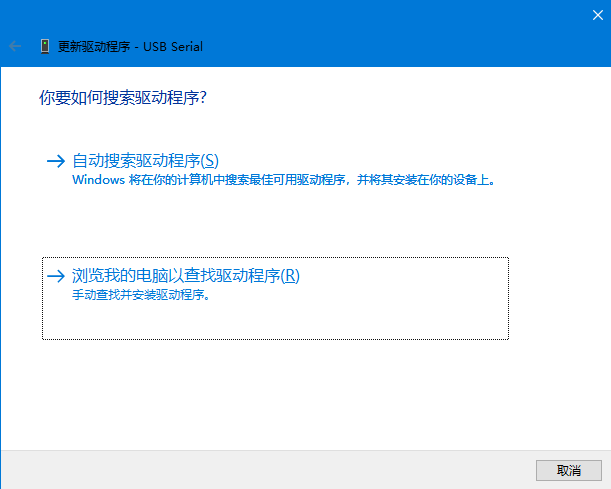

（2）選擇“瀏覽我的電腦以查找驅動程序(R)”，如下圖所示。

圖 2

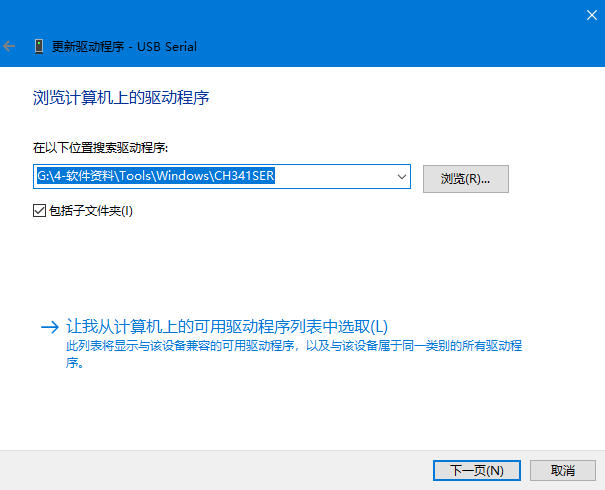

（3）選擇產品資料“4-軟件資料ToolsWindowsCH341SER.zip”解壓后的文件夾路徑，點擊“下一頁(N)”，如下圖所示。

圖 3

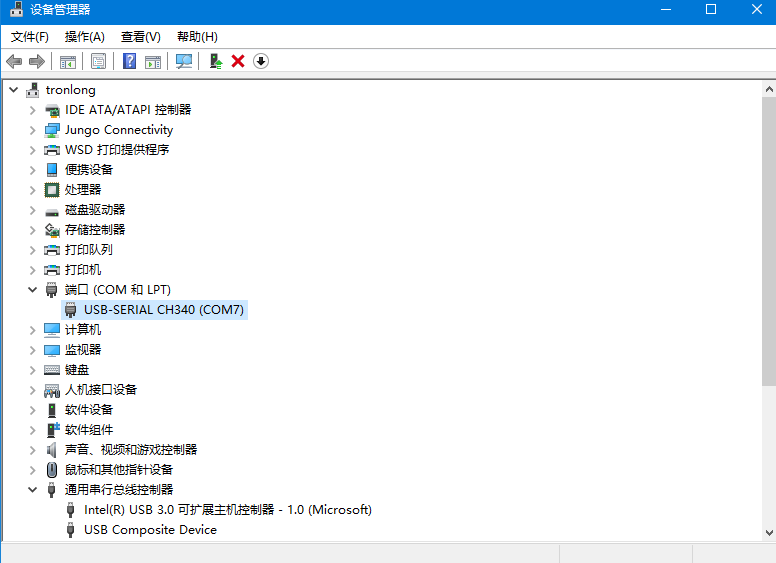

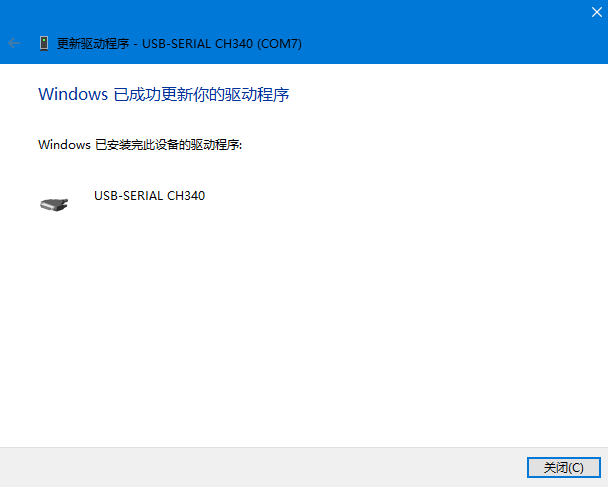

（4）提示安裝成功后，可在PC設備管理器中查看到USB轉串口驅動，如下圖所示。

圖 4

圖 5

如依然無法正常安裝，可使用驅動精靈、魯大師等第三方軟件聯網安裝USB轉串口驅動。如果驅動正常但連接依然失敗，請檢查USB連接線是否正常。

系統調試工具SecureCRT安裝

本章節內容是為評估板安裝系統調試工具軟件SecureCRT。SecureCRT是一款支持SSH協議的終端仿真軟件，可通過串口或網口對評估板系統信息進行查看、對評估板系統進行調試等。

適用安裝環境：Windows 7 64bit、Windows 10 64bit。

安裝軟件

（1）解壓產品資料的“4-軟件資料ToolsWindowsVanDyke.SecureCRT.zip”壓縮包。

64位計算機請雙擊安裝解壓目錄中的"VanDyke.SecureCRTx64scrt725-x64_tt7z.com.exe"安裝程序。

32位計算機請雙擊安裝解壓目錄中的"VanDyke.SecureCRTx86scrt725-x86_tt7z.com.exe"安裝程序。

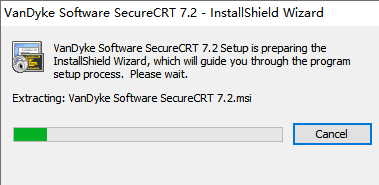

（2）彈出如下解壓進度條。

圖 6

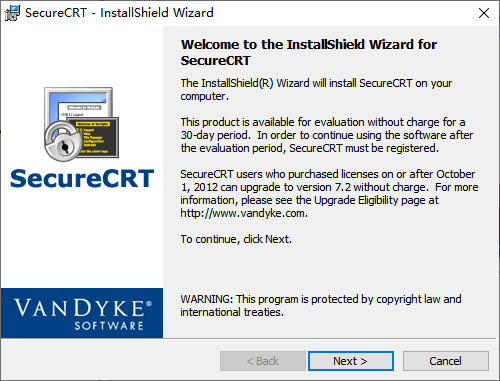

（3）解壓完成后，彈出如下安裝界面。

圖 7

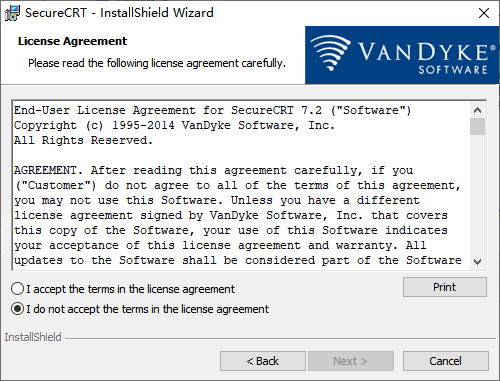

（4）點擊Next，彈出如下對話框。

圖 8

（5）點擊第一個"I accept the terms in the license agreement"選項，同意安裝協議，然后點擊Next，彈出如下對話框。

圖 9

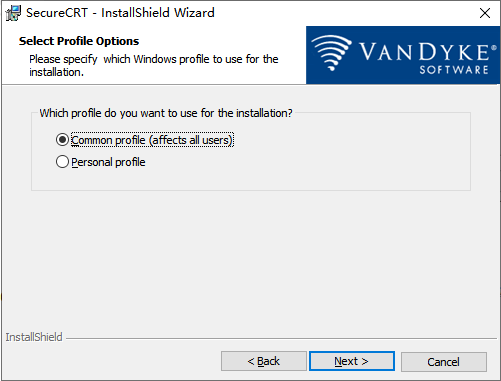

（6）點擊第一個"Common profile(affects all users)"選項，然后點擊Next，彈出如下對話框。

圖 10

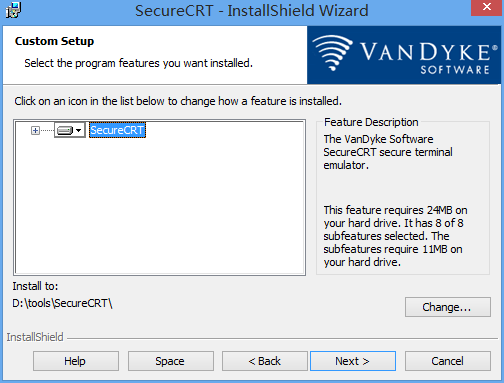

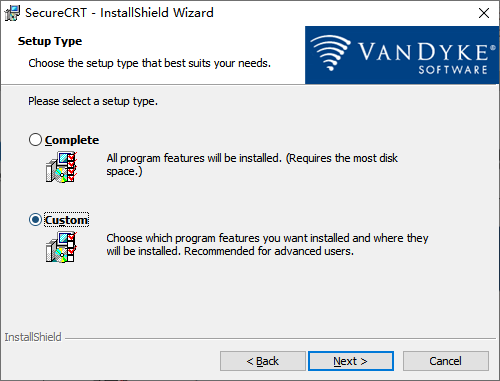

（7）點擊Custom選項，然后點擊Next，彈出如下安裝路徑。

圖 11

（8）點擊"Change…"選項，選擇SecureCRT的安裝路徑（推薦使用英文安裝路徑），然后點擊Next，彈出如下對話框。

圖 12

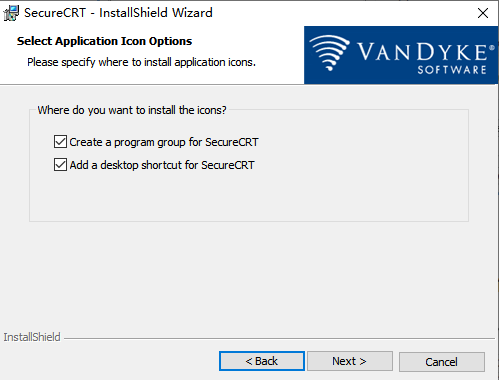

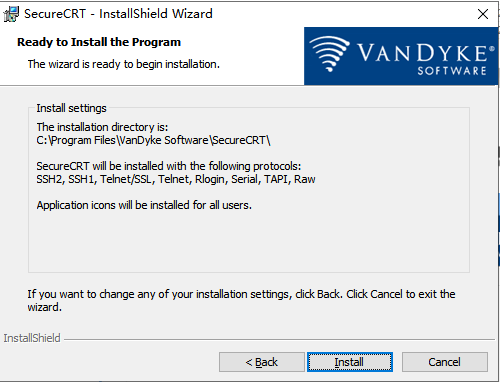

（9）勾選"Create a program group for SecureCRT"、"Add a desktop shortcut for SecureCRT"選項，然后點擊Next，彈出如下界面。

圖 13

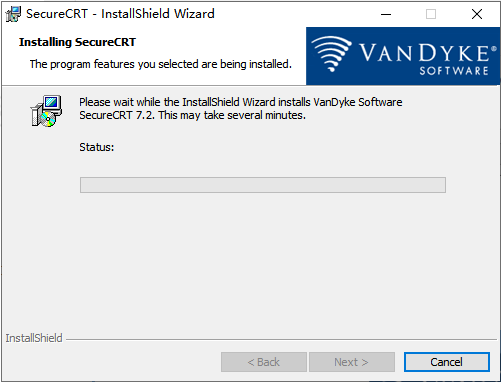

（10）點擊Install，彈出如下進度條。

圖 14

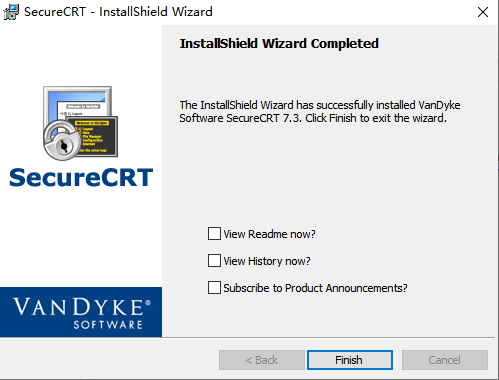

（11）安裝過程持續約1min，安裝完成后彈出界面。

圖 15

（12）點擊Finish即可完成安裝。完成后，需輸入License序列號方可正常使用，請自行購買License。

串口連接設置

如下步驟適用于串口調試方式。

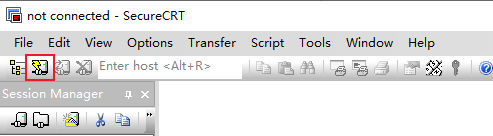

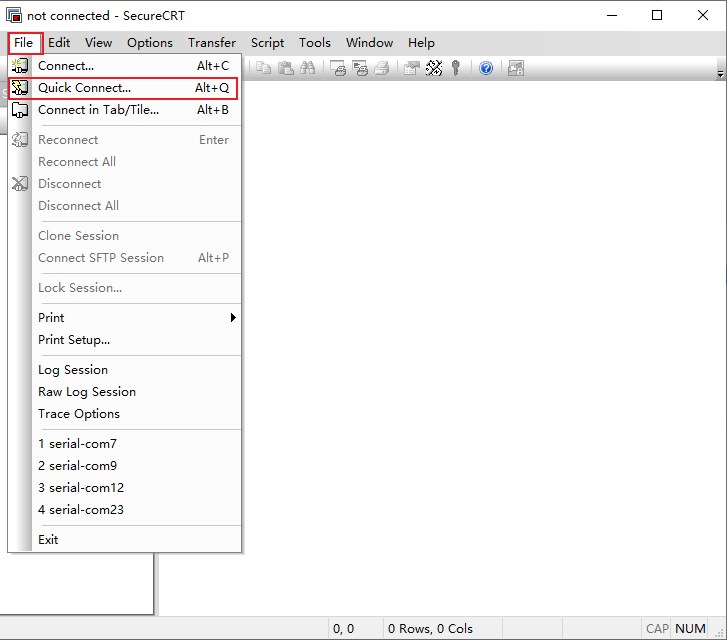

（1）打開SecureCRT，點擊"File->Quick Connect…"，進入連接配置界面?；蛑苯狱c擊"Quick Connect"快捷按鈕，如下圖所示。

圖 16

圖 17

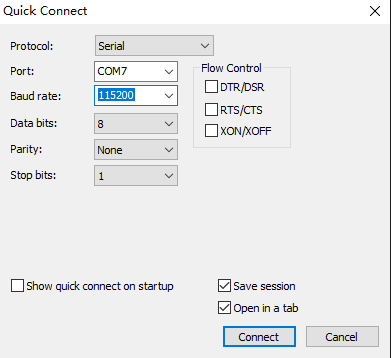

（2）在彈出對話框中，配置串口連接方式。Protocol選擇Serial，Port選擇相應COM口，波特率為115200，其他參數默認不變，最后點擊Connect連接，如下圖所示。

備注：COM口編號需要在Windows設備管理器“端口（COM和LPT）”處查看。

圖 18

字符編碼設置

為了保證系統調試工具支持中文顯示，避免出現中文亂碼，請進行如下字符編碼設置。

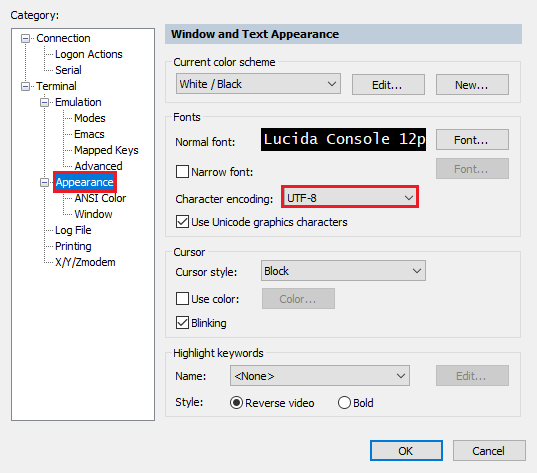

依次點擊"Options -> Session Options… -> Appearance"，Character encoding選擇UTF-8，點擊OK保存即可。

圖 19

圖 20

系統啟動信息(Log)保存

在調試過程中，經常需對系統啟動信息(Log)進行保存。

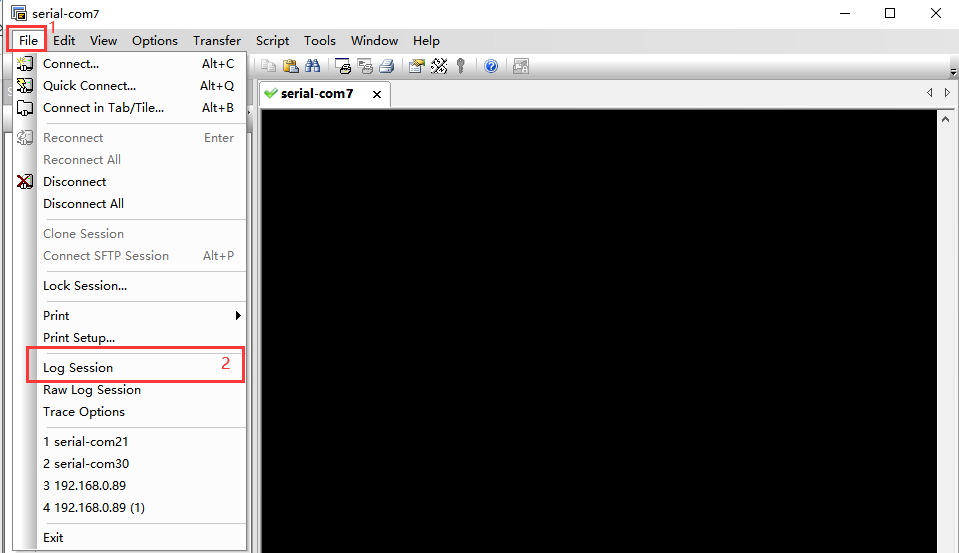

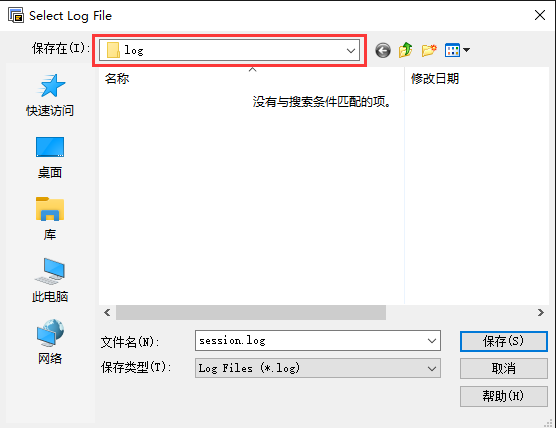

（1）系統調試工具連接設置完成后，點擊"File->Log Session"，進入Log保存配置界面，選擇Log保存路徑后點擊“保存”，如下圖所示。

圖 21

圖 22

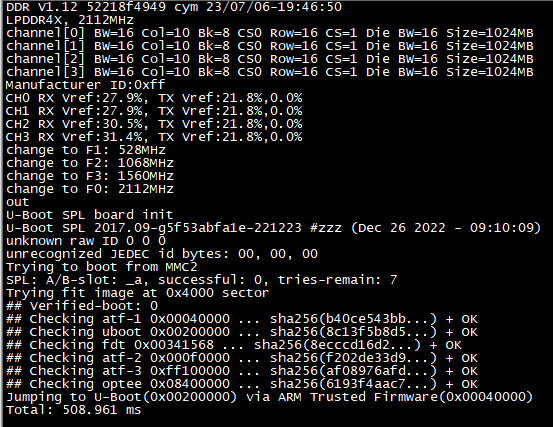

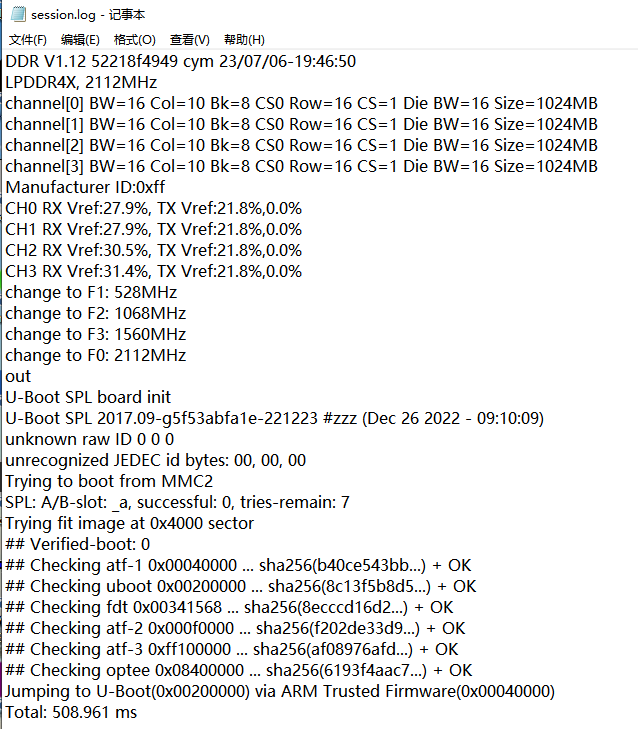

（2）當系統啟動完成后，Log將自動保存在對應的log文件中，內容類似下圖所示。

圖 23

圖 24

CAN調試工具GCAN Tools安裝

本章節內容是為評估板安裝CAN接口調試工具GCAN Tools。GCANTools軟件是基于廣成科技CAN分析儀硬件的軟件程序，可以運行在安裝CAN分析儀硬件的計算機上，同時能夠處理11位標識符模式（CAN2.0A協議）和29位標識符模式（CAN2.0B協議）的CAN報文。

GCAN Tools軟件安裝包已集成驅動安裝程序，安裝完成GCAN Tools軟件后，會自動進入設備驅動程序安裝。適用安裝環境：Windows 7 64bit、Windows 10 64bit。

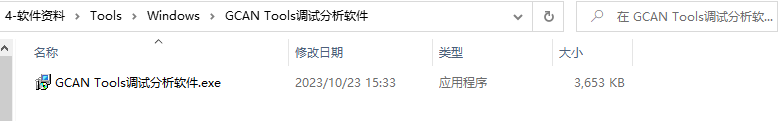

（1）雙擊產品資料“4-軟件資料ToolsWindowsGCAN Tools調試分析軟件GCAN Tools調試分析軟件.exe”文件，安裝CAN接口調試工具GCAN Tools。

圖 25

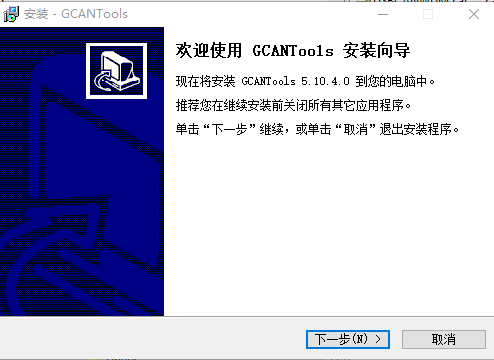

（2）彈出安裝向導，如下圖所示。點擊“下一步(N)”繼續安裝程序。

圖 26

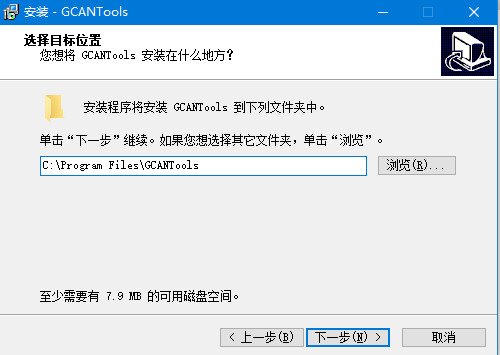

（3）在彈出對話框中選擇軟件安裝路徑，如下圖所示。默認安裝在C盤目錄下，點擊“下一步(N)”。

圖 27

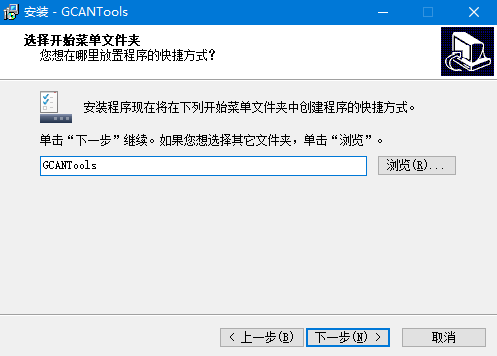

（4）彈出如下界面創建快捷方式，點擊“下一步(N)”。

圖 28

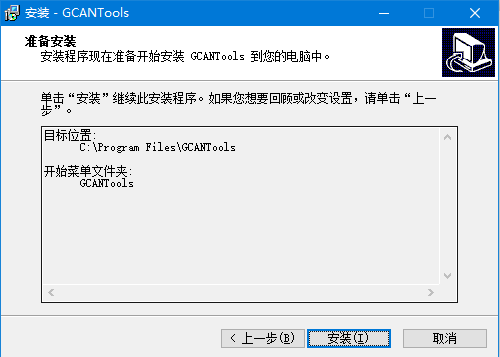

（5）進入如下安裝界面，點擊“安裝(I)”。

圖 29

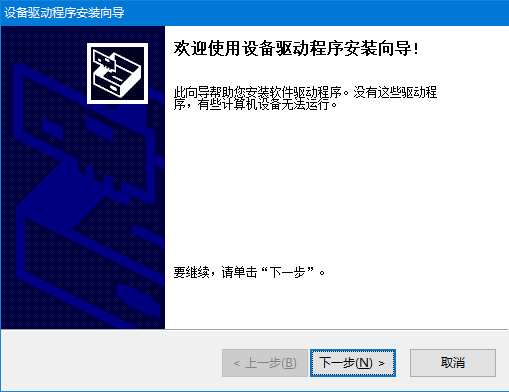

（6）彈出如下軟件驅動安裝界面，點擊“下一步(N)”開始安裝，如下圖所示。

圖 30

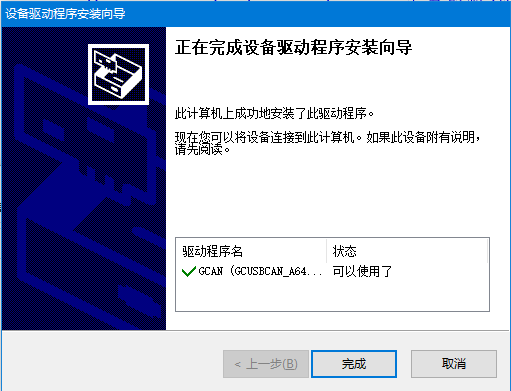

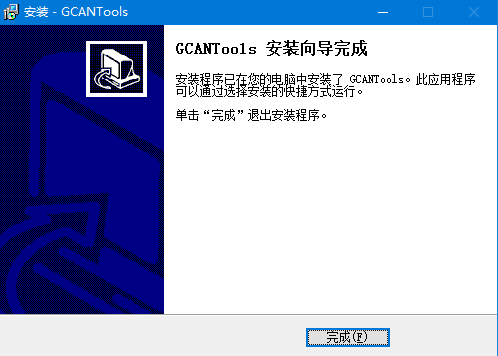

（7）彈出如下界面，點擊“完成”，如下圖所示。然后退出安裝向導，安裝完成。

圖 31

圖 32
