案例編譯

IgHEtherCAT主站程序編譯

IgH EtherCAT主站程序的編譯需依賴于基于Linux內核源碼，請先參考《Debian系統使用手冊》編譯Linux-RT內核，再編譯IgH EtherCAT主站程序。

請將案例"igh_ethercatsrc"目錄下的IgH EtherCAT主站程序開發包ethercat-stable-[版本號]-[Git序列號].tar.gz拷貝至Ubuntu工作目錄，執行如下命令進行解壓。

Host# mkdir EtherCAT

Host# tar -xvf ethercat-stable-1.5-gcd0d17d-20210723.tar.gz -C EtherCAT/

圖 31

圖 32

執行如下命令，安裝編譯所需的軟件。

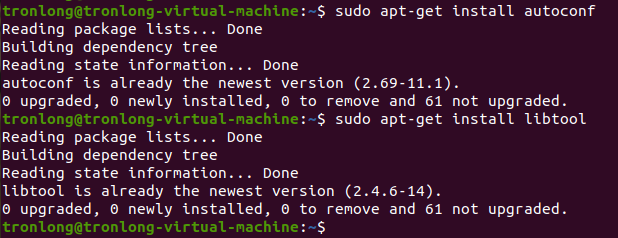

Host# sudo apt-get install autoconf

Host# sudo apt-get install libtool

圖 33

執行如下命令，配置交叉編譯工具鏈。

Host# sudo vim /etc/profile

圖 34

在文件末尾添加如下內容：

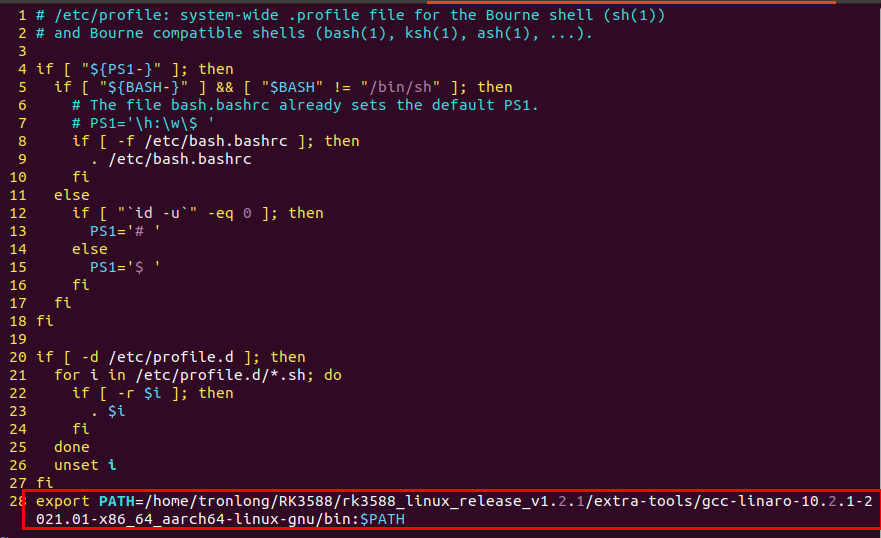

export PATH=/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/extra-tools/gcc-linaro-10.2.1-2021.01-x86_64_aarch64-linux-gnu/bin:$PATH

圖 35

執行如下命令，加載環境變量。

Host# source /etc/profile

圖 36

進入解壓目錄，執行如下命令修改configure.ac和Makefile.am文件屏蔽pkg-config相關配置，以免影響正常編譯。

Host# cd EtherCAT/

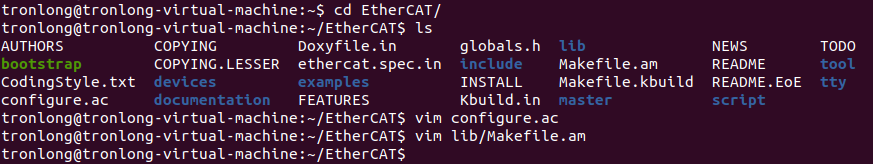

Host# vim configure.ac

Host# vim lib/Makefile.am

圖 37

configure.ac文件修改內容如下：

#PKG_PROG_PKG_CONFIG //添加注釋

#PKG_INSTALLDIR() //添加注釋

圖 38?configure.ac

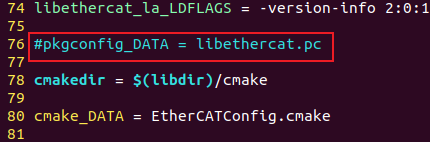

Makefile.am文件修改內容如下：

#pkgconfig_DATA = libethercat.pc //添加注釋

圖 39?Makefile.am

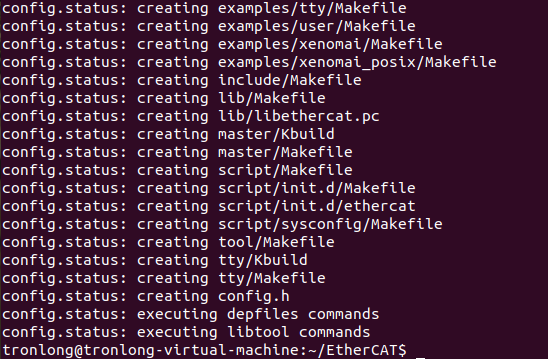

執行如下命令生成configure文件。

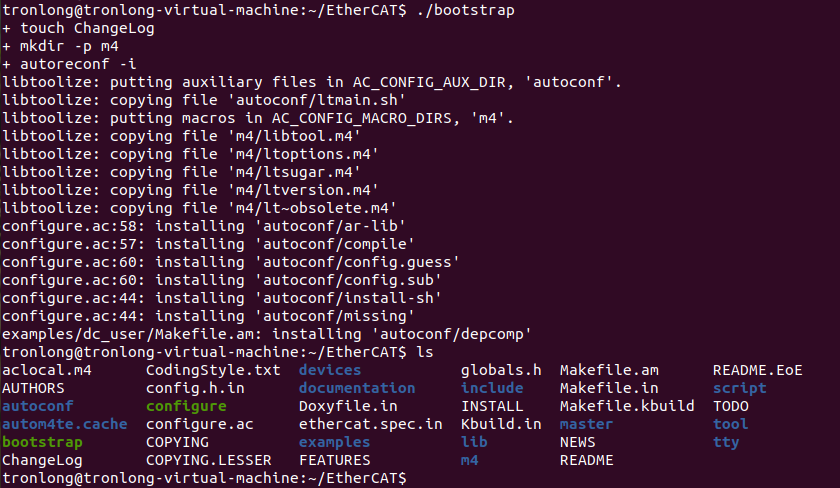

Host# ./bootstrap

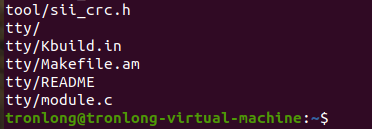

圖 40

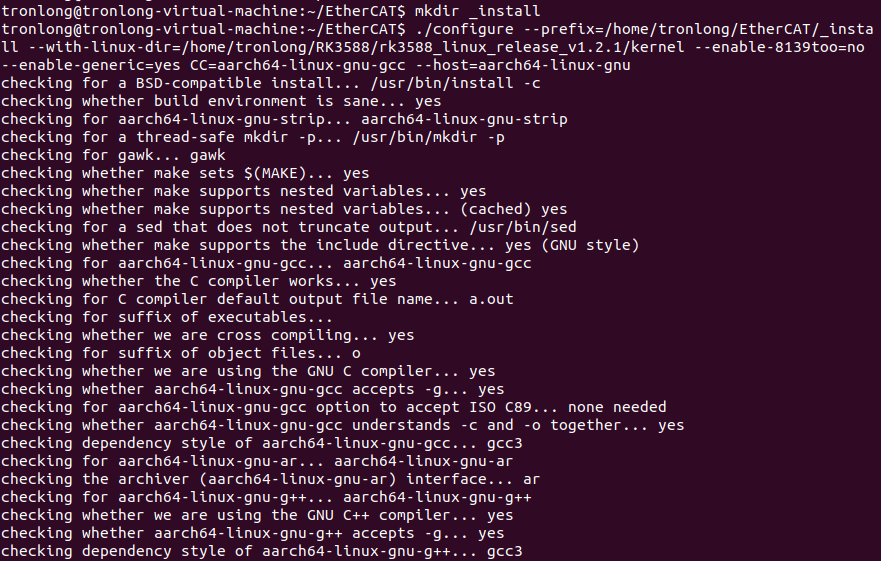

執行如下命令，進行環境配置。

Host# mkdir _install //創建_install文件夾用于存放生成的文件

Host# ./configure --prefix=/home/tronlong/EtherCAT/_install --with-linux-dir=/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/kernel --enable-8139too=no --enable-generic=yes CC=aarch64-linux-gnu-gcc --host=aarch64-linux-gnu

備注：

（1）編譯需要依賴交叉編譯工具鏈，請確保已配置交叉編譯工具鏈。

（2）--prefix選擇創建的_install目錄，--with-linux-dir選擇Linux-RT內核目錄，Linux-RT內核需先進行編譯。

圖 41

圖 42

執行如下命令，進行編譯。

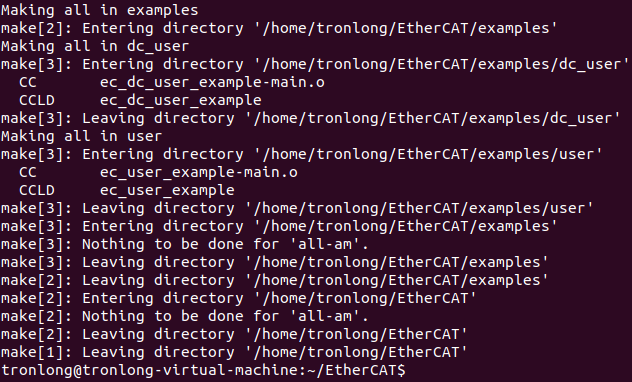

Host# make

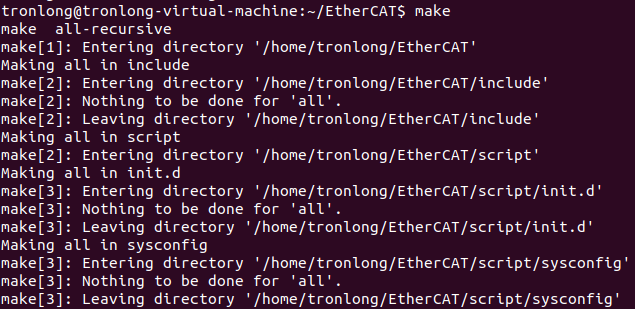

圖 43

圖 44

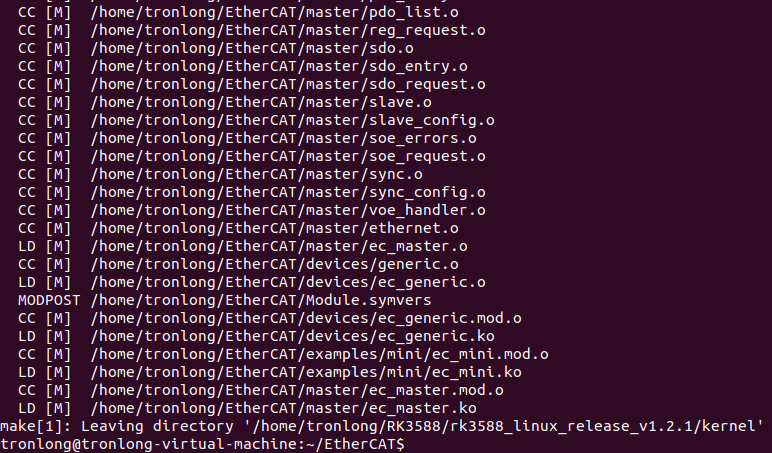

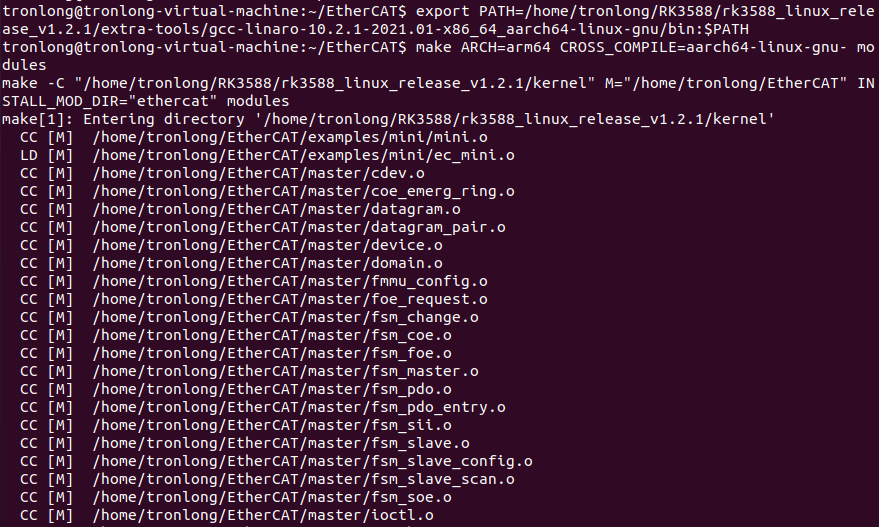

執行如下命令，編譯驅動。

Host# export PATH=/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/extra-tools/gcc-linaro-10.2.1-2021.01-x86_64_aarch64-linux-gnu/bin:$PATH //配置交叉編譯工具鏈環境變量

Host# make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- modules

圖 45

圖 46

執行如下命令，編譯生成IgHEtherCAT主站程序。

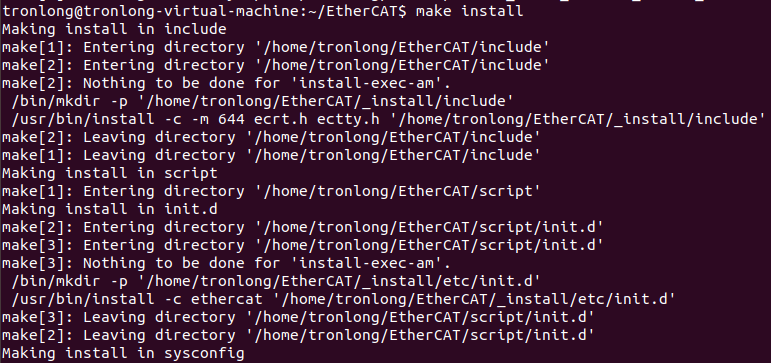

Host# makeinstall

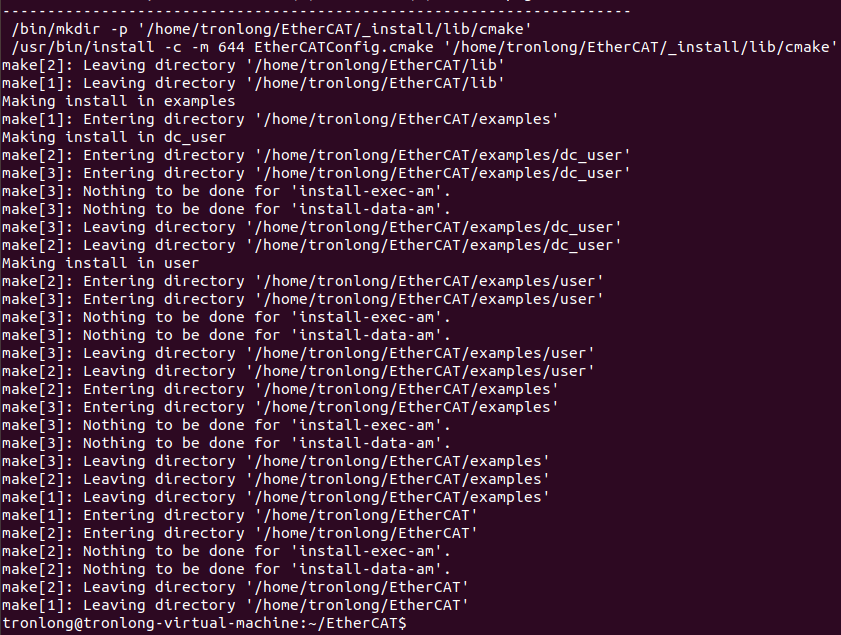

圖 47

圖 48

執行如下命令，將驅動文件拷貝至"_install/modules/"目錄下。

Host# mkdir -p _install/modules

Host# cp ./master/ec_master.ko ./_install/modules/

Host# cp ./devices/ec_generic.ko ./_install/modules/

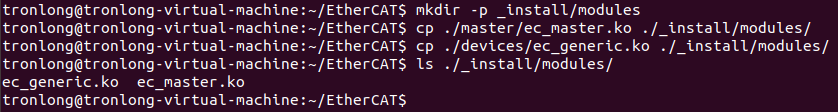

圖 49

igh_ethercat_dc_motor案例編譯

igh_ethercat_dc_motor案例的編譯需基于IgHEtherCAT主站程序，請先編譯IgHEtherCAT主站程序。

請將案例src源碼目錄拷貝至Ubuntu工作目錄下，進入src目錄執行如下命令修改Makefile相關內容為IgHEtherCAT主站程序?qū)?yīng)目錄，如下圖所示。

Host# vimMakefile

圖 50

修改的內容如下：

INCLUDE += -I /home/tronlong/EtherCAT/_install/include

LDFLAGS := -L /home/tronlong/EtherCAT/_install/lib

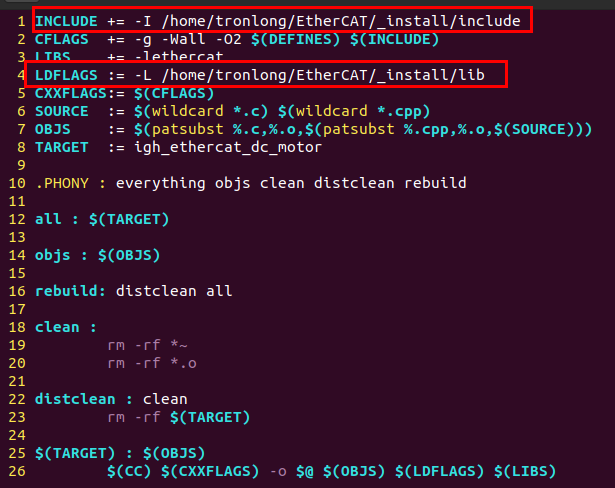

圖 51

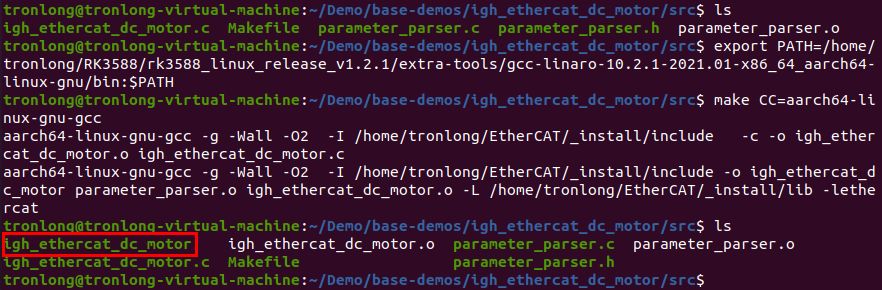

執行如下命令，進行編譯。編譯完成后，將在當前目錄下生成可執行文件。

Host# export PATH=/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/extra-tools/gcc-linaro-10.2.1-2021.01-x86_64_aarch64-linux-gnu/bin:$PATH //配置交叉編譯工具鏈環境變量

Host# make CC=aarch64-linux-gnu-gcc

圖 52

關鍵代碼

（1）創建EtherCATMaster。

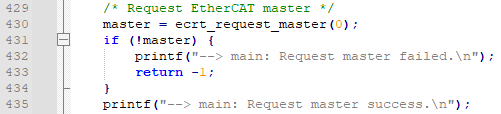

圖 53

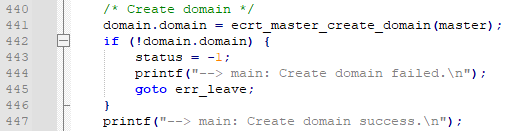

（2）創建域。

圖 54

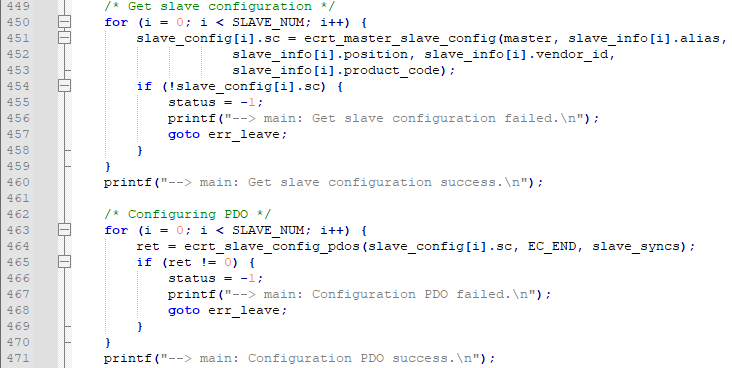

（3）配置PDO。

圖 55

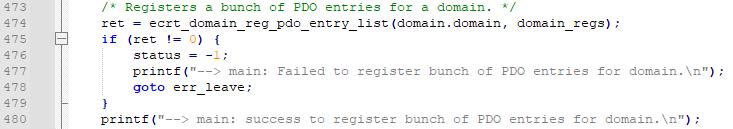

（4）為域注冊PDO條目。

圖 56

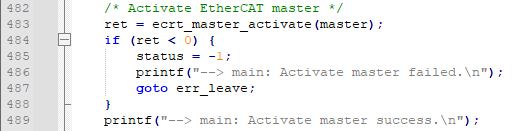

（5）激活Master。

圖 57

（6）修改當前進程優先級。

圖 58

（7）進入循環周期任務。

圖 59

（8）在周期任務中設置驅動器操作模式、加速度和減速度，分別發送0x6、0x7、0xF使驅動器處于ON狀態。

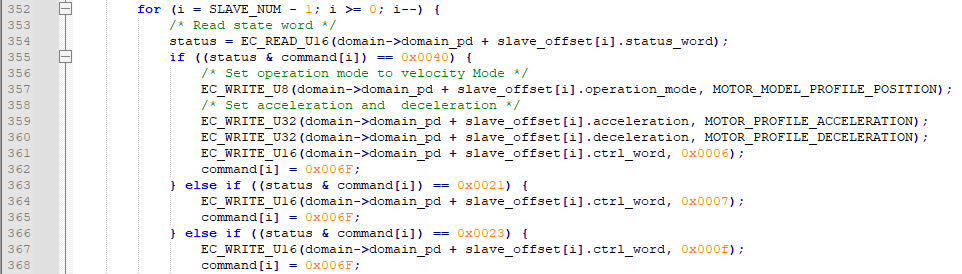

圖 60

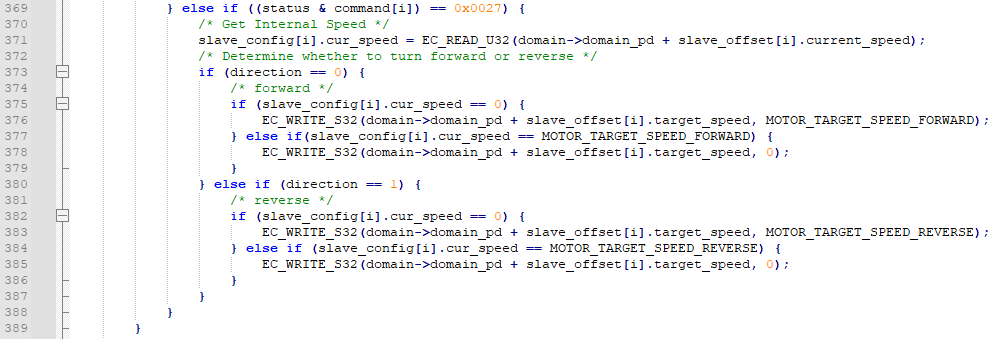

（9）發送目標速度，轉動電機。

圖 61
