前 言

創龍科技研發相關項目的調試需搭建專用開發環境。為助力開發者快速構建基礎環境與調試體系，本文針對 Windows 7/10 64bit 系統，分步詳解 VMware 虛擬機、Ubuntu 系統的安裝配置，以及 GDB 調試工具的部署與使用方法，為后續開發工作奠定基礎。

VMware16.2.5虛擬機安裝

虛擬系統是指通過虛擬機軟件，在已有的物理計算機下，模擬出具有完整的硬件功能，而且完全獨立的一個虛擬計算機系統。通過虛擬機軟件，可在一臺物理計算機上模擬出兩臺或多臺虛擬的計算機。用戶可在同一臺計算機上安裝多個Linux或Windows發行版，提高工作效率。

本章節安裝的虛擬機軟件VMware版本為16.2.5。適用安裝環境：Windows 7 64bit、Windows 1064bit。

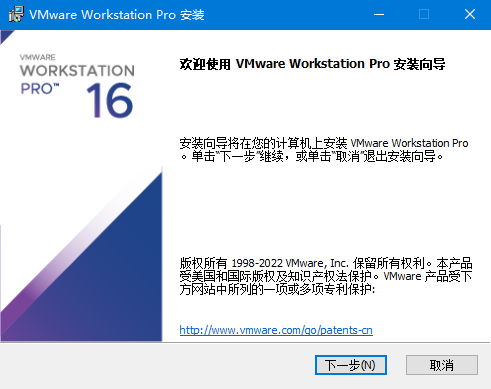

（1）雙擊產品資料“4-軟件資料ToolsWindowsVMware-workstation-full-16.2.5-20904516.exe”VMware安裝包，彈出如下VMware安裝界面。

圖 1

圖 2

（2）點擊選擇“下一步(N)”，彈出如下界面。

圖 3

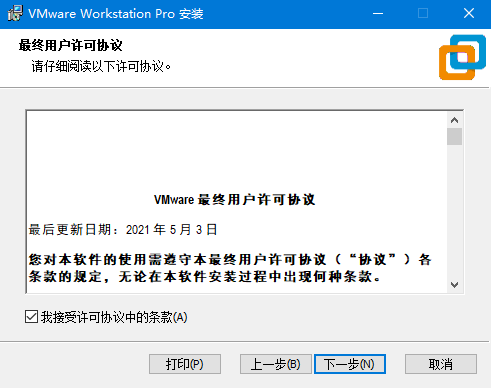

（3）勾選“我接受許可協議中的條款(A)”，然后點擊“下一步(N)”，彈出如下界面。

圖 4

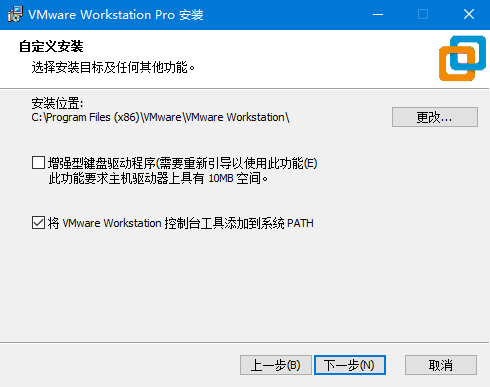

（4）選擇安裝位置，然后點擊“下一步(N)”，彈出如下界面。

圖 5

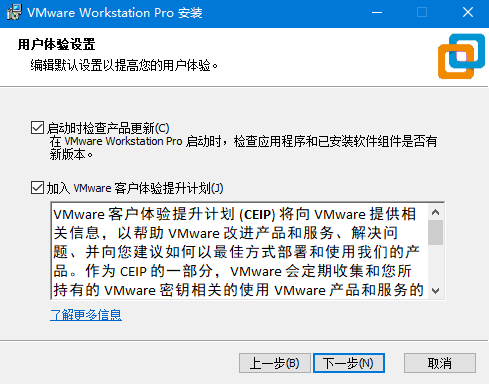

（5）點擊“下一步(N)”，彈出如下界面。

圖 6

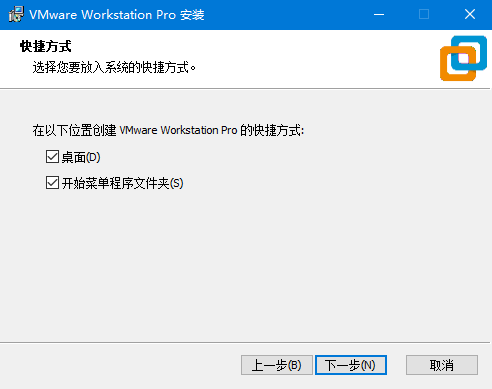

（6）點擊“下一步(N)”，彈出如下界面。

圖 7

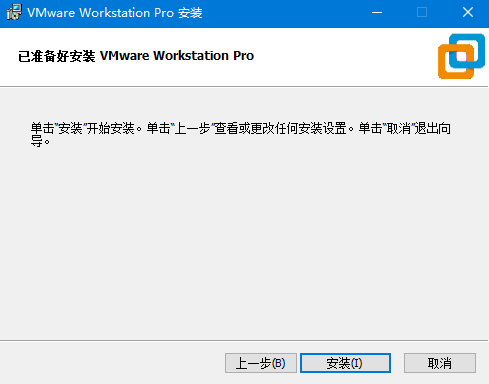

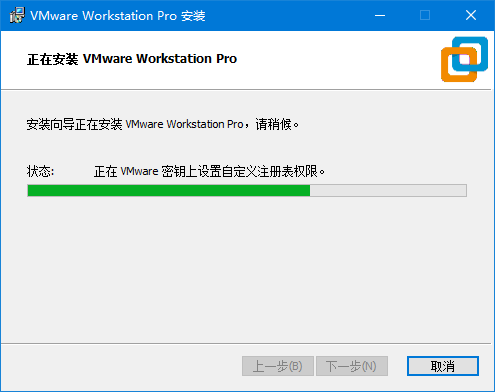

（7）點擊“安裝(I)”，進入VMware安裝界面。

圖 8

大約耗時2min后，彈出如下安裝完成界面。

圖 9

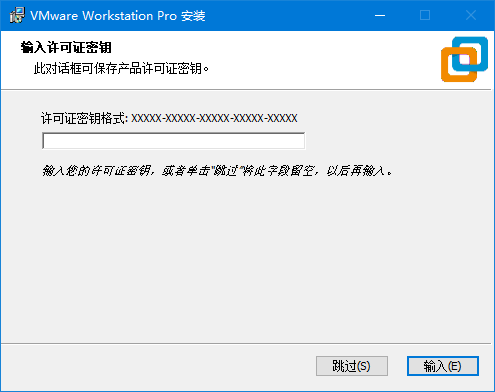

（8）點擊“許可證(L)”，進入“輸入許可證密匙”界面。

圖 10

（9）根據提示輸入許可證密鑰，密鑰可聯系VMware官方購買。點擊“輸入(E)”，彈出如下界面。

圖 11

（10）點擊“完成(F)”，安裝完成，即可在桌面找到VMware WorkstationPro的快捷方式。

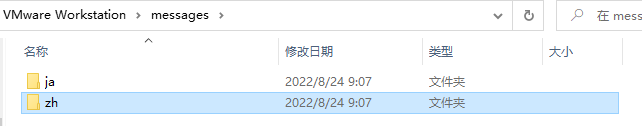

（11）默認安裝為中文版，推薦使用英文版。進入VMware安裝目錄，將messages文件夾下名為"zh_CN"的文件夾重命名為"zh"，即可正常使用英文版，如下圖所示。

圖 12

基于虛擬機安裝Ubuntu20.04.6操作系統

本章節主要提供在虛擬機上安裝Linux發行版Ubuntu20.04.6的方法。請先確保在Windows下已正常安裝VMware16.2.5虛擬機，再進行本章節操作。

安裝Ubuntu20.04.6操作系統

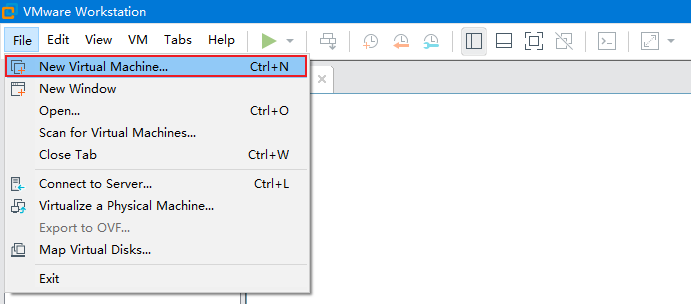

（1）打開VMware Workstation，點擊"File -> New Virtual Machine..."，彈出如下界面。

注意：如無法在虛擬機中安裝64位操作系統，請在Windows開機時進入BIOS中，將"CPU Configuration"的Virtualization項狀態改為Enabled，一般PC默認支持32位虛擬機操作系統，因此需將其開啟以支持64位虛擬機操作系統。

圖 13

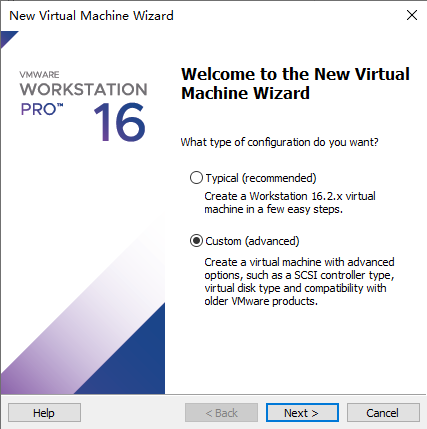

（2）在彈出的界面中選擇"Custom(advanced)"進行自定義安裝，然后點擊Next，如下圖所示。

圖 14

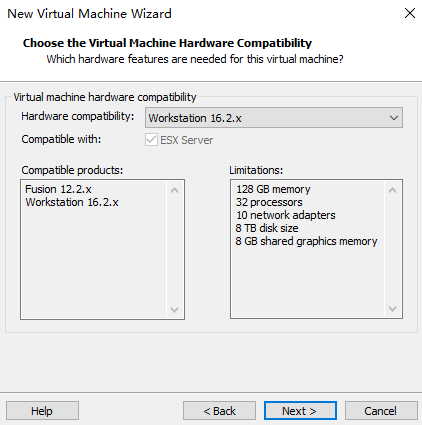

（3）在彈出的界面中，"Hardware compatibility:"選擇"Workstation 16.2.x"，然后點擊Next，如下圖所示。

圖 15

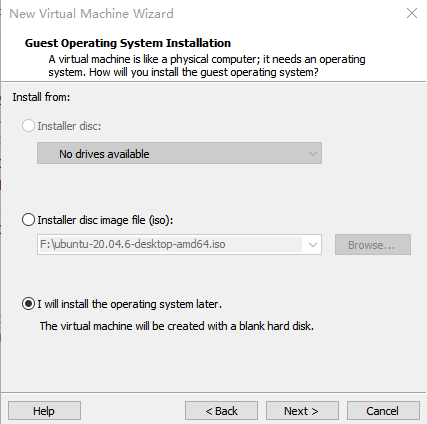

（4）選擇"I will install the operating system later."，然后點擊Next，如下圖所示。

圖 16

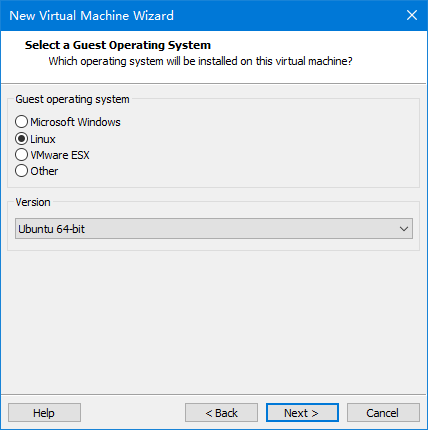

（5）選擇操作系統為Linux，選擇操作系統版本Ubuntu 64-bit，然后點擊Next，如下圖所示。

圖 17

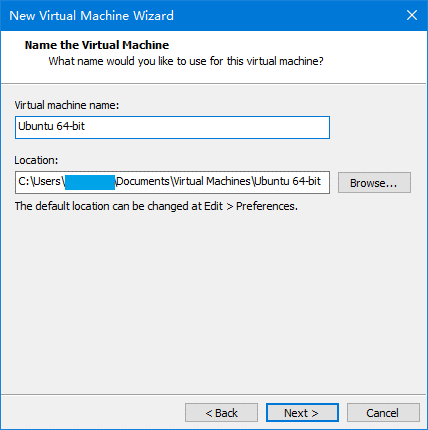

（6）填寫虛擬機名稱以及選擇虛擬機安裝路徑。然后點擊Next，如下圖所示。

圖 18

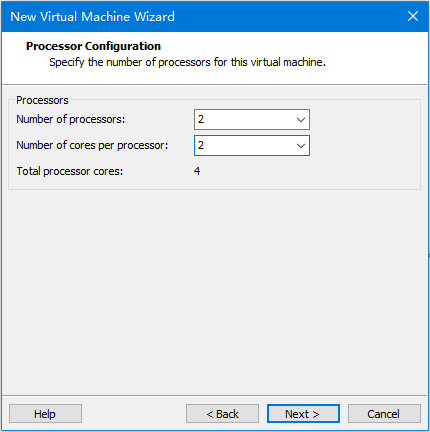

（7）選擇安裝的操作系統運行時，使用CPU核的數目以及單核使用的核心數量，然后點擊Next，如下圖所示。

圖 19

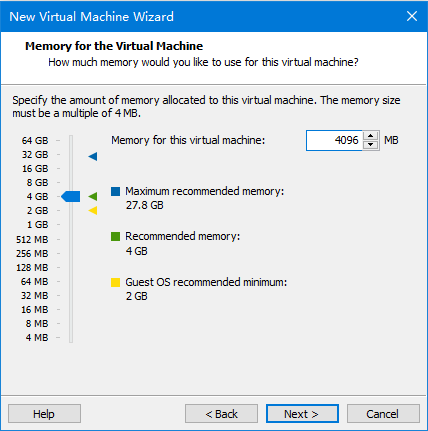

（8）將分配運行時使用的內存，設置為4096MByte，然后點擊Next，如下圖所示。

圖 20

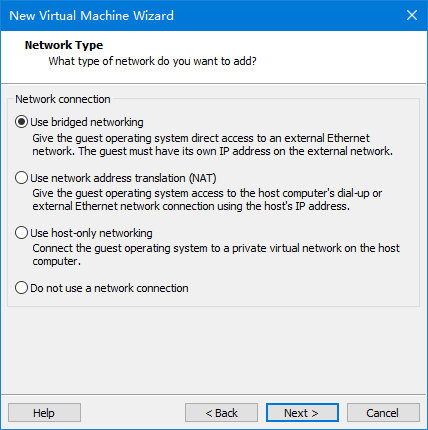

（9）選擇第一項使用橋接網絡，然后點擊Next，如下圖所示。

圖 21

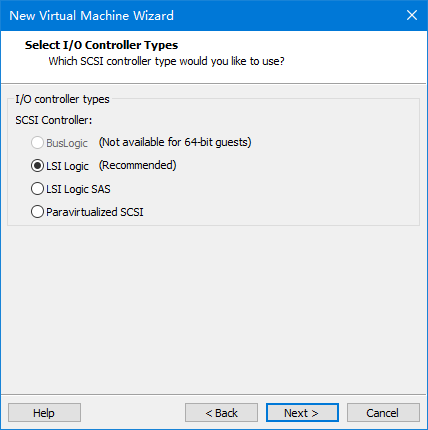

（10）默認選擇第二項"LSI Logic(Recommended)"，然后點擊Next，如下圖所示。

圖 22

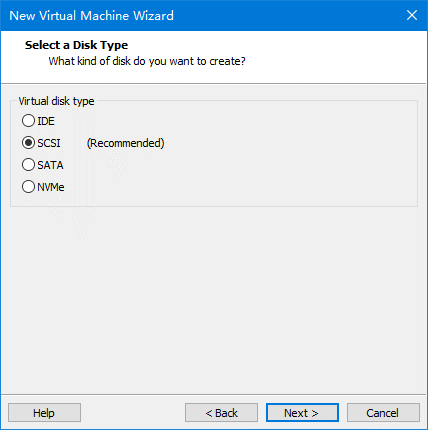

（11）選擇虛擬磁盤類型。這里選擇第二項SCSI，然后點擊Next，如下圖所示。

圖 23

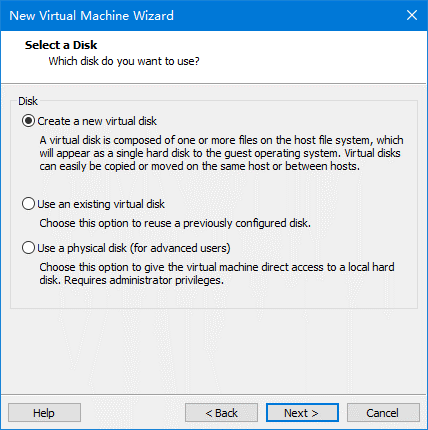

（12）選擇第一項創建新虛擬磁盤，然后點擊Next，如下圖所示。

圖 24

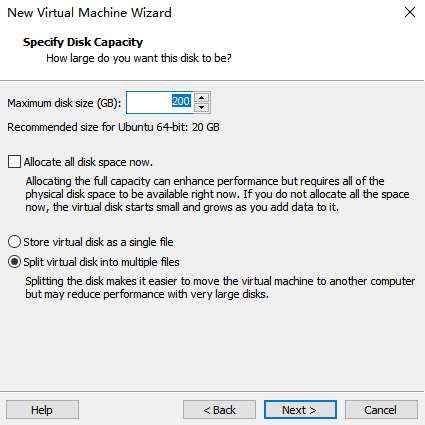

（13）設置磁盤空間為200GByte，然后點擊Next，如下圖所示。

圖 25

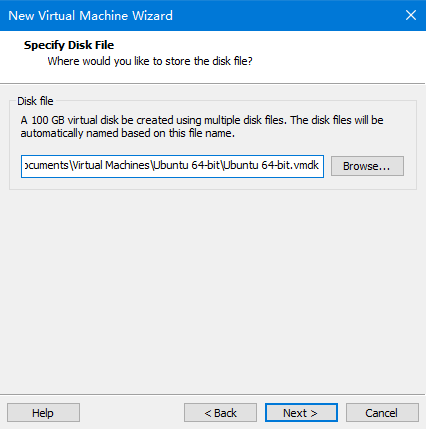

（14）點擊"Browse…"選擇虛擬磁盤儲存路徑，然后點擊Next，如下圖所示。

圖 26

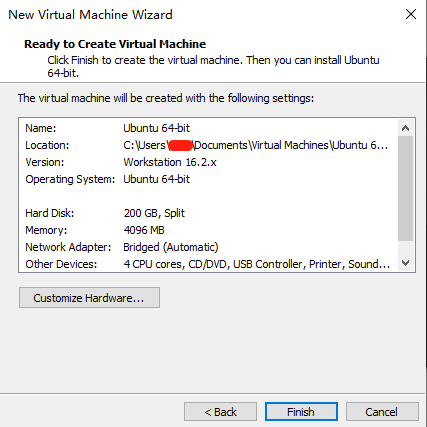

（15）點擊Finish，完成系統安裝設置，如下圖所示。

圖 27

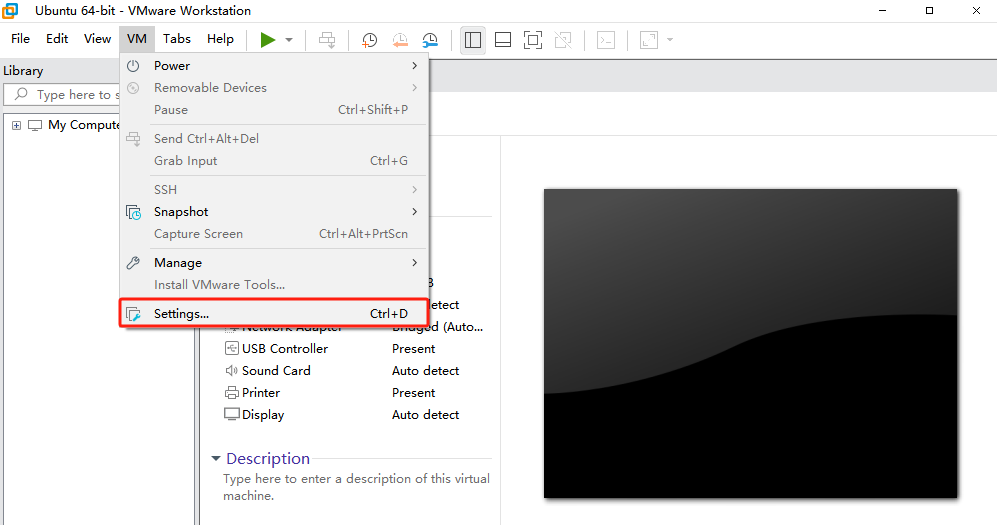

（16）在彈出的界面中，點擊"VM -> Settings..."，如下圖所示。

圖 28

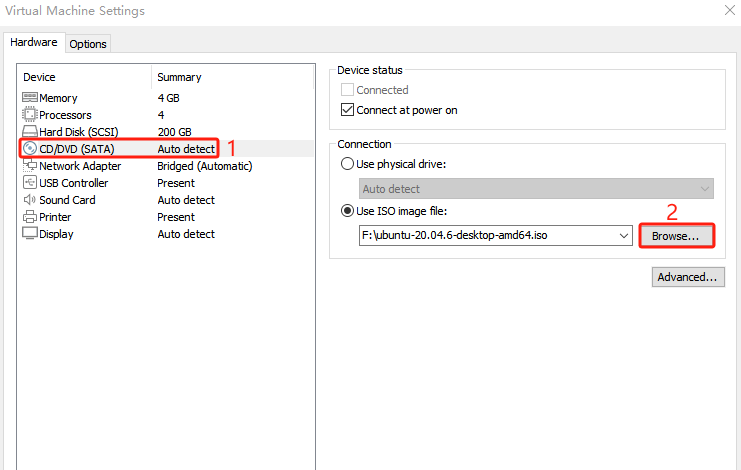

（17）在彈出的界面中，點擊"CD/DVD(SATA) -> Use ISO image file -> Browse…"，選擇ISO鏡像安裝文件ubuntu-20.04.6-desktop-amd64.iso，其位于產品資料“4-軟件資料ToolsWindows”目錄下，然后點擊OK，如下圖所示。

圖 29

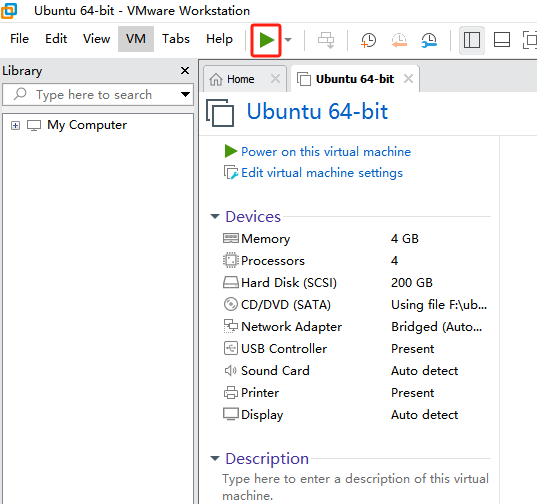

（18）在虛擬機菜單欄上點擊（1），開始安裝Ubuntu操作系統，如下圖所示。

圖 30

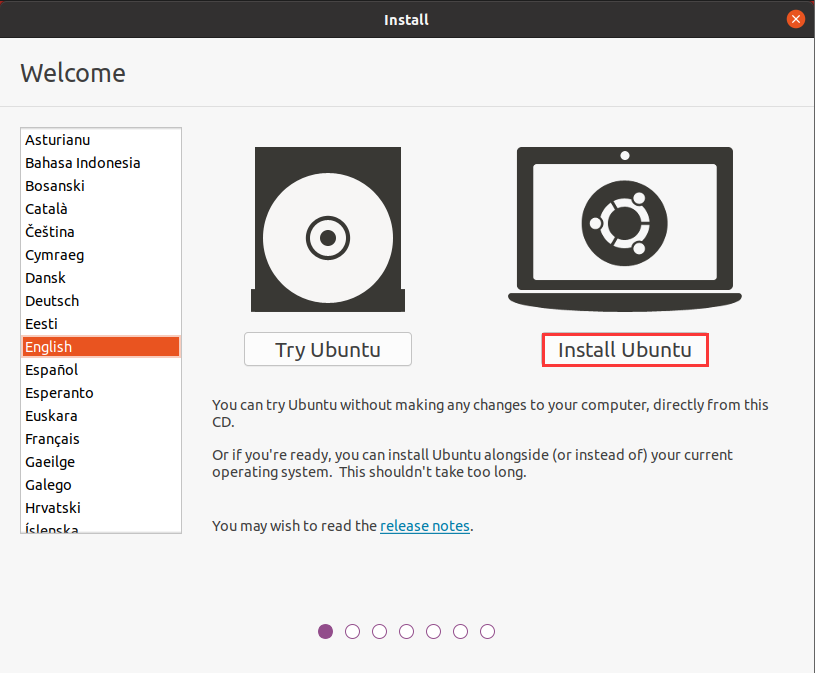

（19）在彈出的界面中，選擇"English -> Install Ubuntu"，默認選擇英文版，如下圖所示。

圖 31

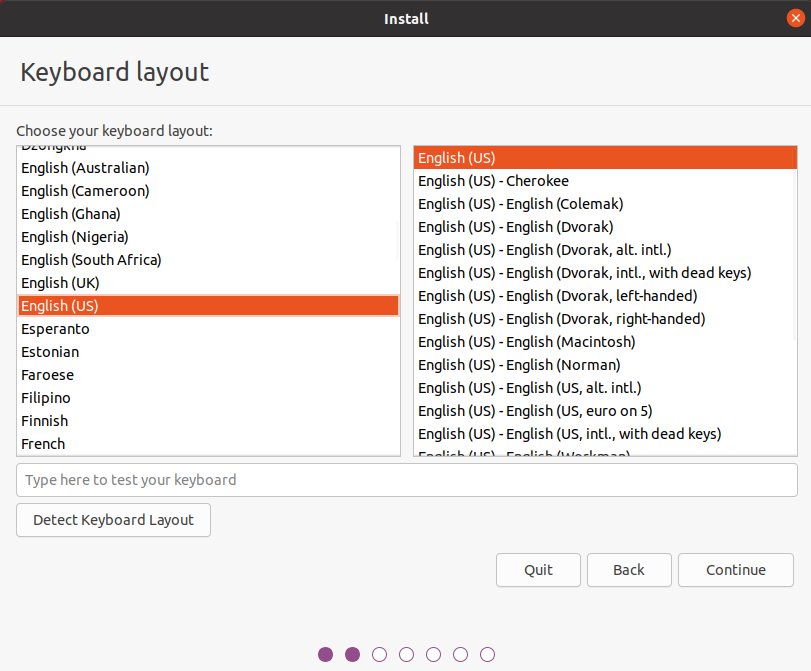

（20）在彈出的界面中，選擇"English(US) -> English(US)"，即選擇鍵盤類型為默認的美式鍵盤，然后點擊Continue，如下圖所示。

圖 32

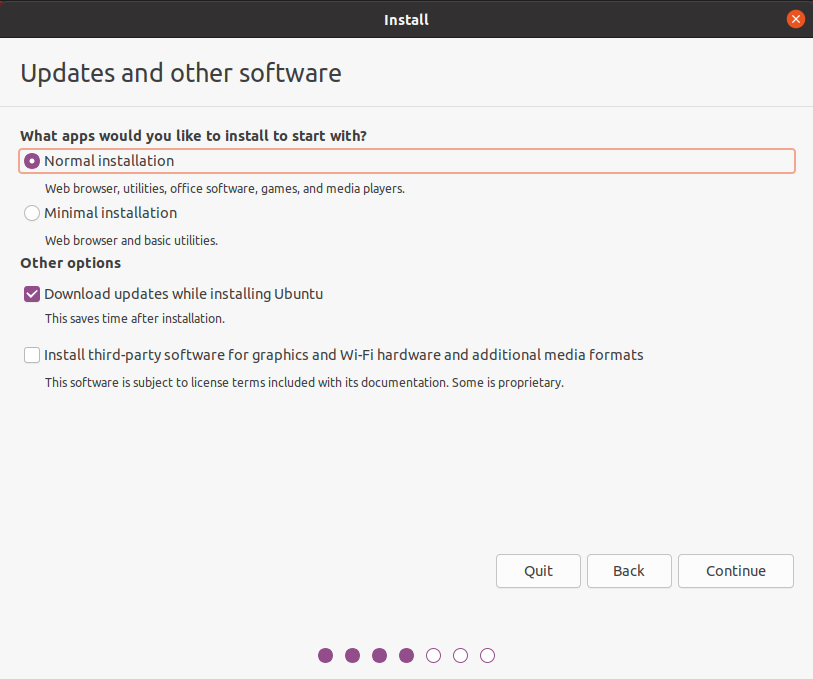

（21）在彈出的界面中，默認配置，點擊Continue，如下圖所示。

圖 33

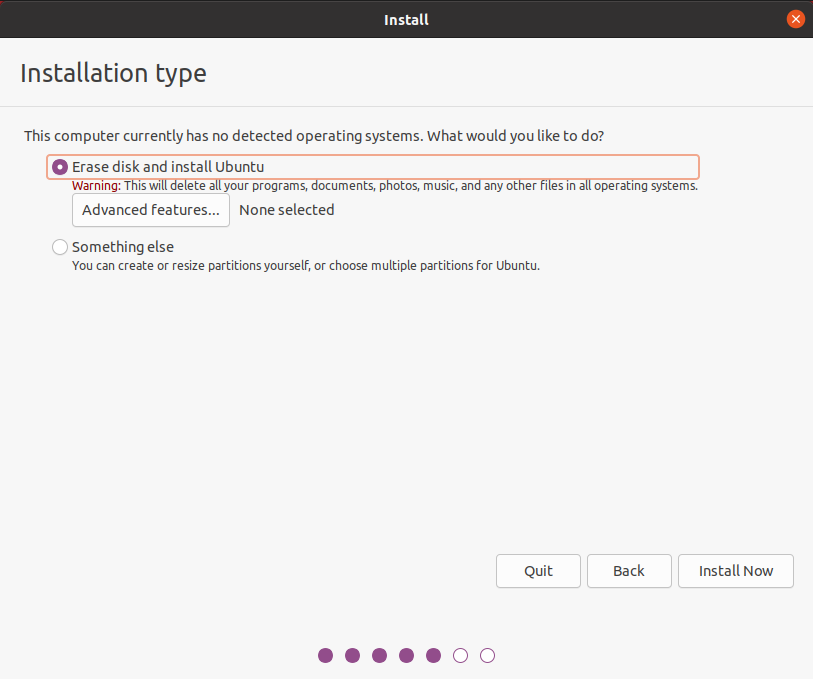

（22）在彈出的界面中，默認選擇第一項，擦除磁盤，然后點擊"Install Now"，如下圖所示。

圖 34

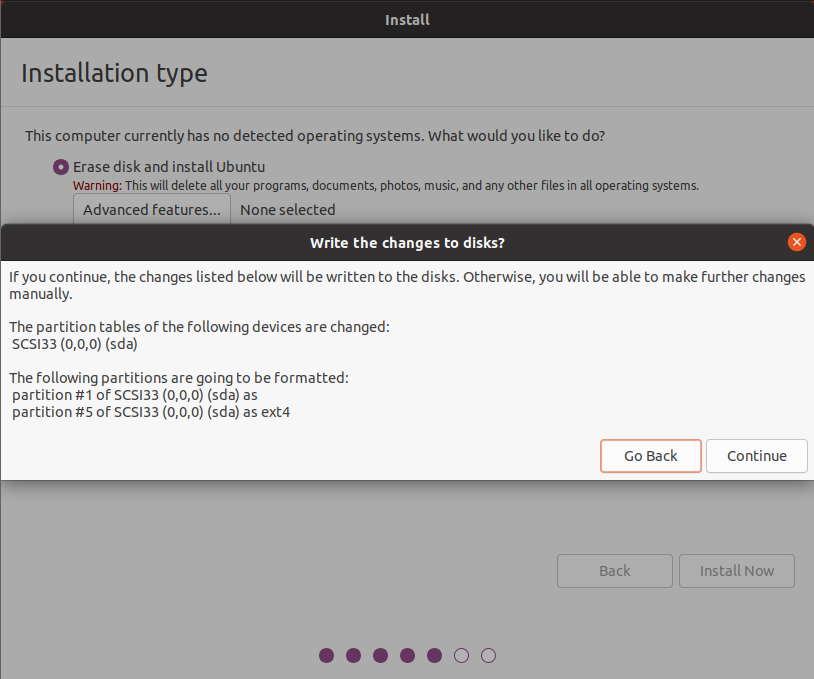

（23）在彈出的界面中，點擊Continue，開始進行安裝，如下圖所示。

圖 35

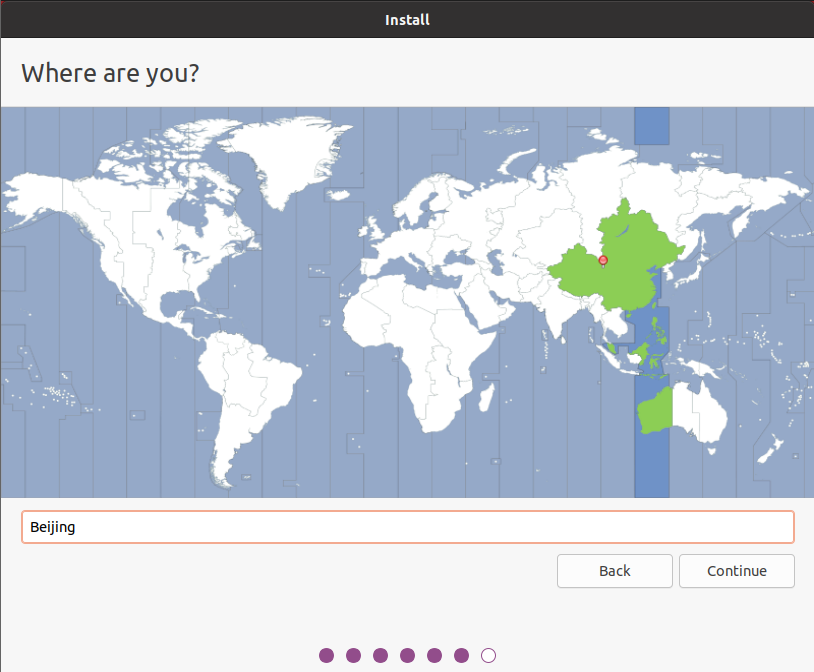

（24）安裝約耗時2min，在彈出的界面中，選擇所在時區，然后點擊Continue，如下圖所示。

圖 36

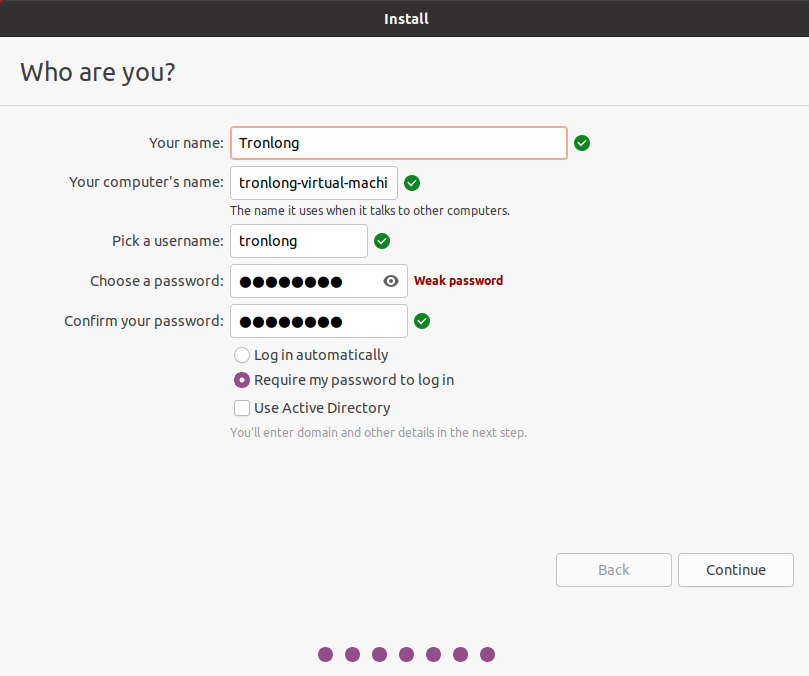

（25）在彈出的界面中，參照模板填寫用戶信息。建議用戶名、PC名稱、密碼等都設置為Tronlong（區分大小寫），以匹配我司開發文檔。選擇"Requiremy password to log in"，然后點擊Continue，如下圖所示。

圖 37

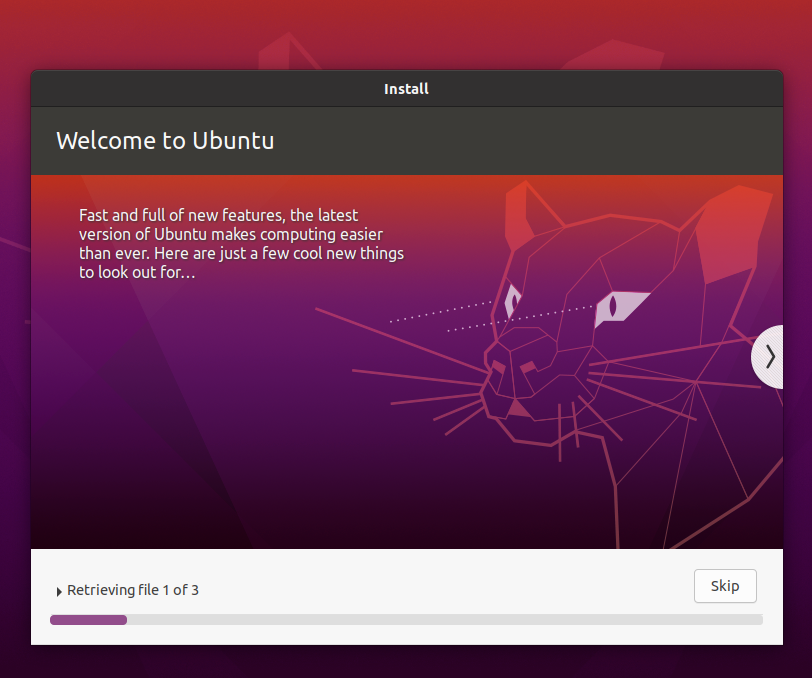

（26）等待安裝完成，根據不同計算機硬件配置安裝時長約10~30min，如下圖所示。

圖 38

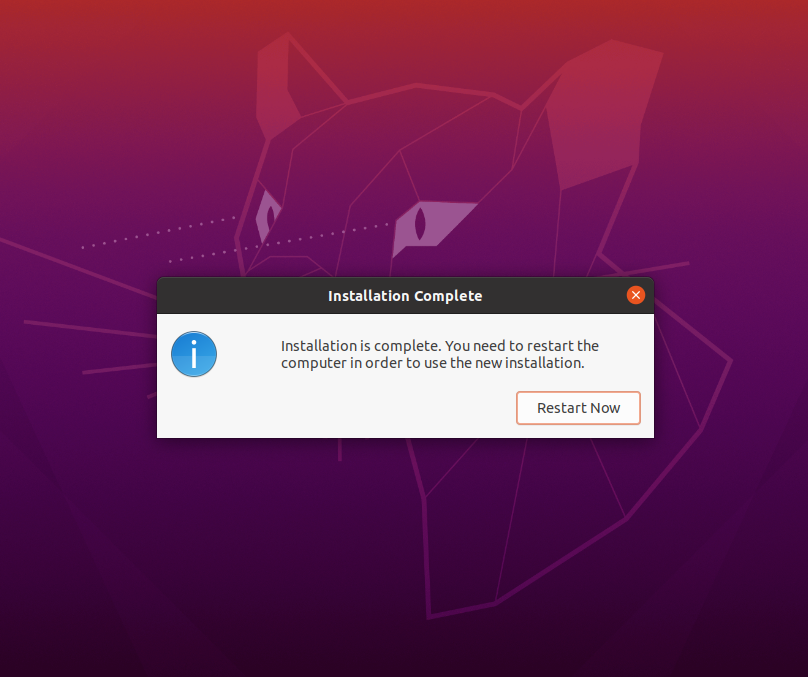

（27）安裝完成后，點擊"Restart Now"，重啟Ubuntu，如下圖所示。

圖 39

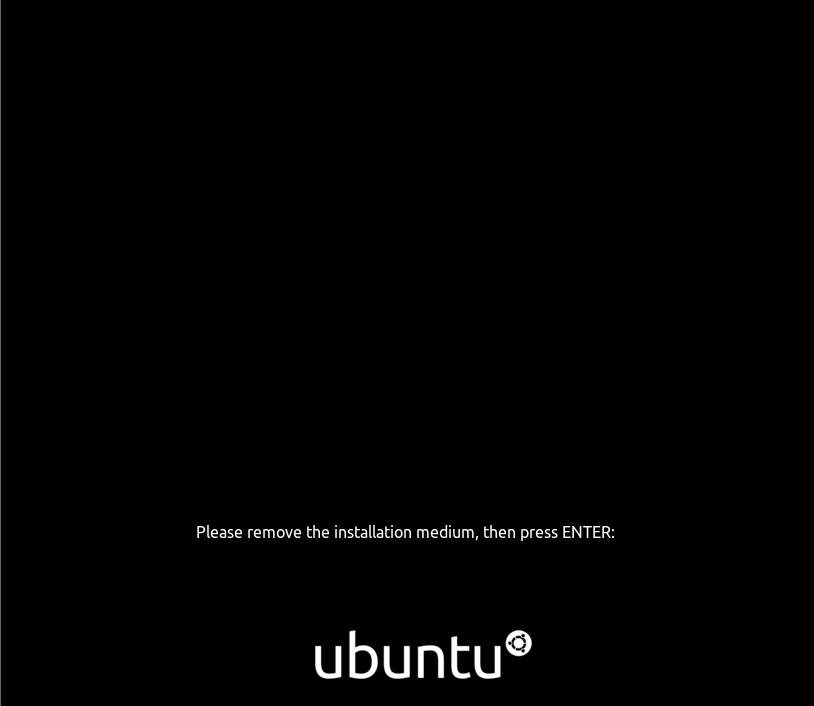

（28）在彈出的界面中，按回車鍵進入系統，如下圖所示。

圖 40

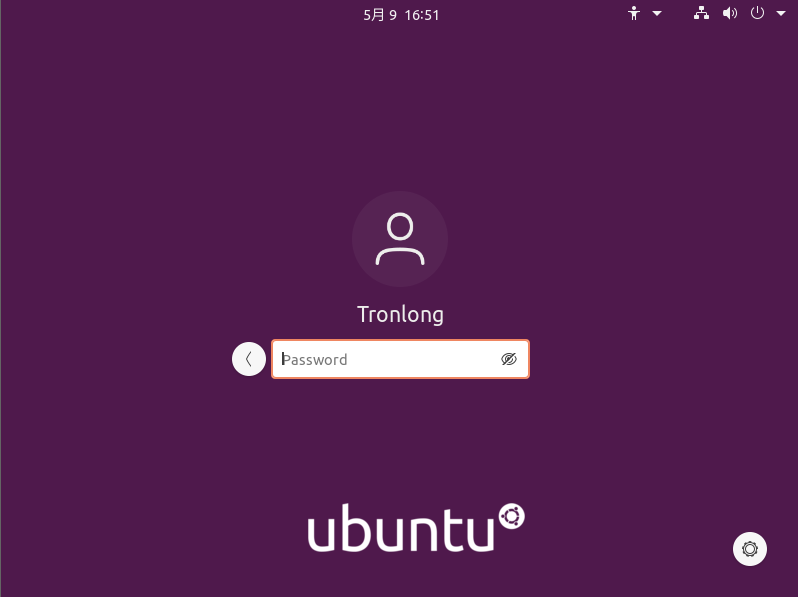

（29）重啟完成后，輸入密碼Tronlong，按回車鍵即可登錄系統，如下圖所示。

圖 41

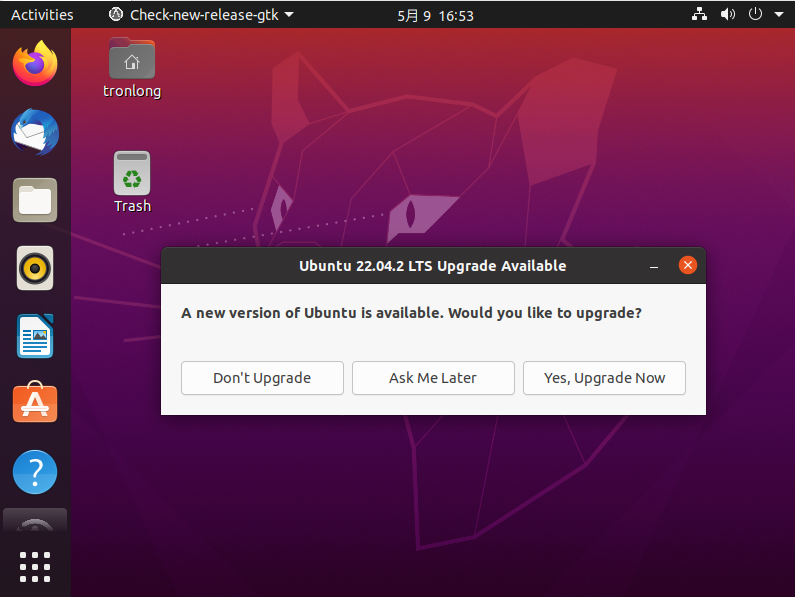

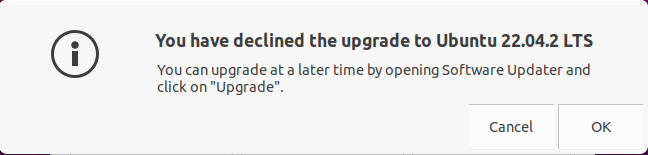

（30）登錄系統后，系統會提示是否升級系統，請不要升級系統，請分別點擊"Don't Upgrade"和OK，如下圖所示。

圖 42

圖 43

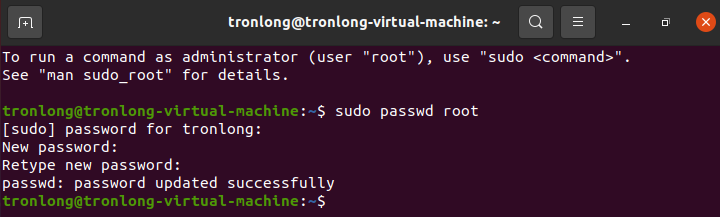

（31）開啟root用戶。Ubuntu很多命令需在root用戶權限下執行，重新啟動并登錄虛擬機Ubuntu操作系統，按"Ctrl + Alt + T"打開Terminal命令行終端，Ubuntu默認是不開啟root用戶權限的，執行如下命令開啟。輸入一次當前普通用戶密碼后，再輸入兩次root用戶密碼后就開啟了root用戶，務必記住root密碼。

Host# sudo passwd root

圖 44

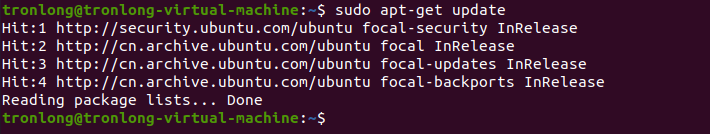

（32）系統安裝完畢后，一般都要更新一下系統的軟件，但不是升級系統，開機經常提示升級系統，忽略即可。確保網絡已連接，執行如下命令更新軟件列表。

Host# sudo apt-get update

圖 45

update會訪問源列表里的每個網址，并讀取軟件列表，然后保存在本地電腦。upgrade會把本地已安裝的軟件，與剛下載的軟件列表里對應軟件進行對比，如果發現已安裝的軟件版本太低，就會提示更新?？偠灾瑄pdate是更新軟件列表，upgrade是更新軟件。

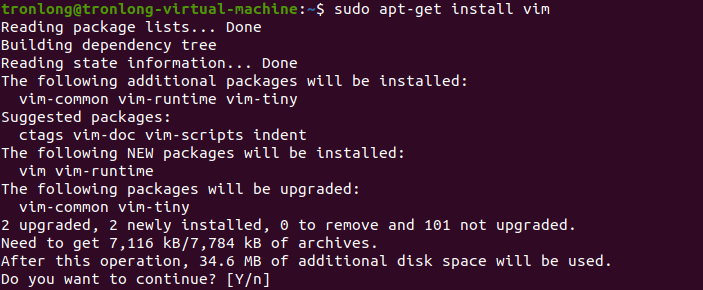

（33）安裝vim和gedit工具。系統自帶的文本編輯工具為vi，vim屬于vi的升級版，請執行如下命令安裝vim工具。

Host# sudo apt-get install vim

圖 46

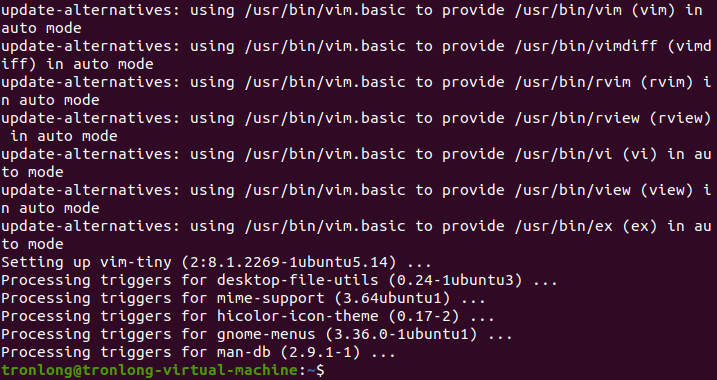

輸入Y，繼續安裝。

圖 47

安裝完成。

gedit屬于圖形化的文本編輯器，操作和Windows下的txt文本編輯器基本一致，對于初學者來說，會更加適合。如系統未安裝gedit，請執行如下命令。

Host# sudo apt-get install gedit

至此，系統安裝完畢。

（32）如連接網線后，虛擬機不能連接互聯網，請在Windows下執行如下步驟。如可正常連接互聯網，則可以跳過此步驟。

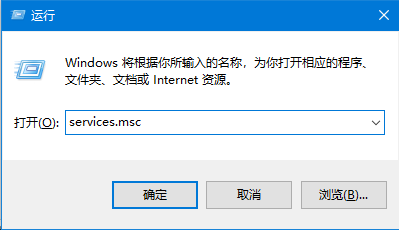

a) 在Windows下按"WIN+R"鍵，在空白處輸入"services.msc"，然后點擊“確定”，如下圖所示。

圖 48

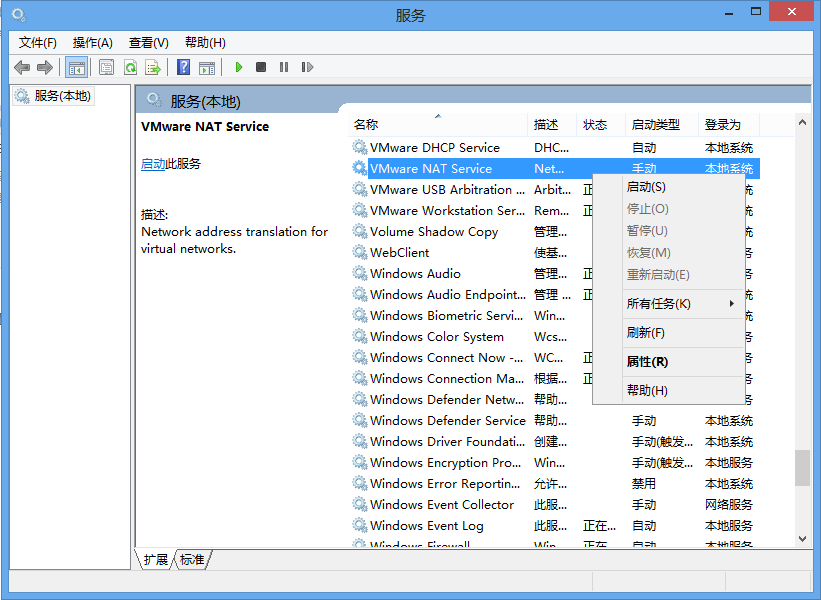

b) 在彈出Windows服務窗口，找到"VMware NAT Service"，右鍵并選擇“屬性(R)”，如下圖所示。

圖 49

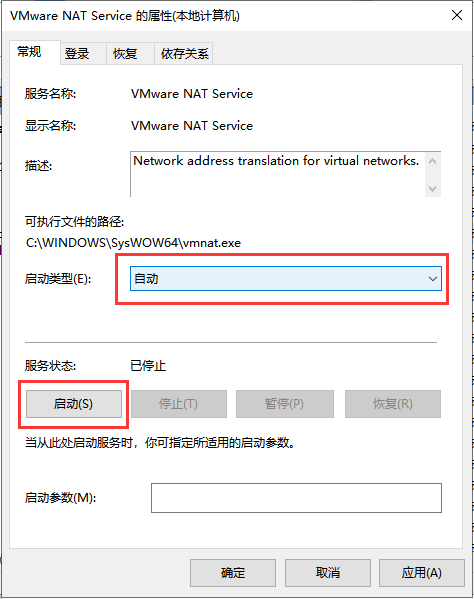

c) 啟動類型選擇“自動”，在服務狀態欄點擊“啟動(S)”，然后點擊“確定”，如下圖所示。

圖 50
