CDCLVC11xx 是德州儀器 （TI） 的模塊化、高性能、低偏斜、通用時鐘緩沖器系列。

整個系列的設計都考慮到了模塊化方法。它旨在匯總 TI 的 LVCMOS 時鐘發生器系列。

有七種不同的扇出變體可供選擇，1：2 到 1：12。所有器件都相互引腳兼容，便于作。
*附件：cdclvc1108.pdf

所有系列成員都具有相同的高性能特性，例如低附加抖動、低偏斜和寬工作溫度范圍。

CDCLVC11xx 支持異步輸出使能控制 （1G），當 1G 為低電平時，該控制將輸出切換到低電平狀態。

CDCLVC11xx 系列在 2.5V 和
3.3V 環境中工作，工作溫度范圍為 –40°C 至 85°C。

特性

• 高性能 1：2、1：3、1：4、1：6、1：8、1：10、1：12 LVCMOS 時鐘緩沖器系列
• 極低的引腳間偏斜 < 50 ps
• 極低的附加抖動 < 100 fs
• 電源電壓：3.3 V 或 2.5 V
• f 麥克斯 = 250 MHz，對于 3.3 Vf 麥克斯 = 180 MHz （2.5 V）
• 工作溫度范圍：–40°C 至 85°C
• 采用 8、14、16、20、24 引腳 TSSOP 封裝（均引腳兼容）

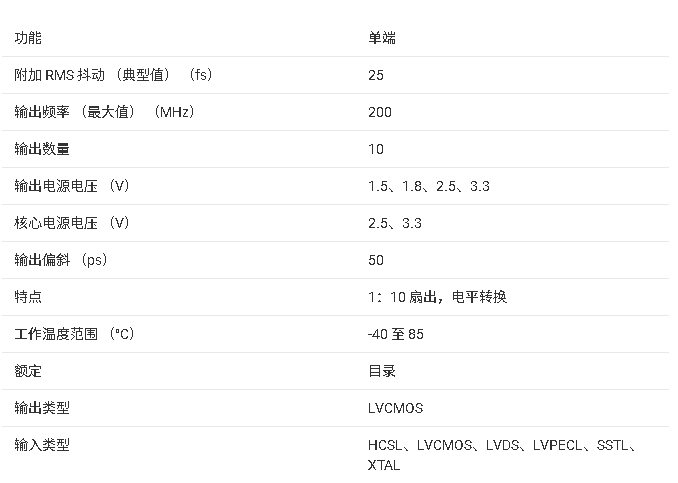

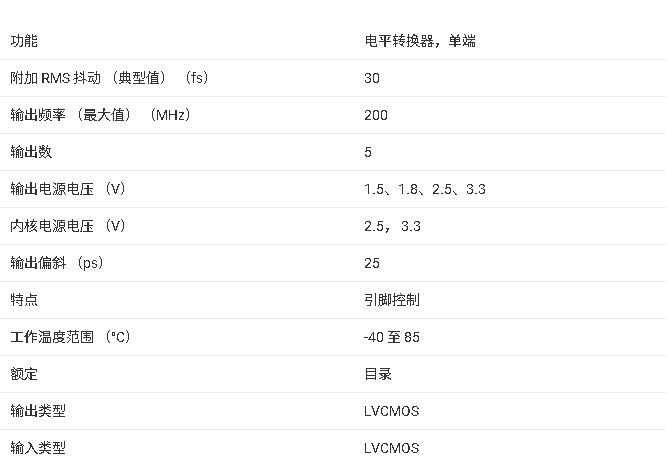

參數

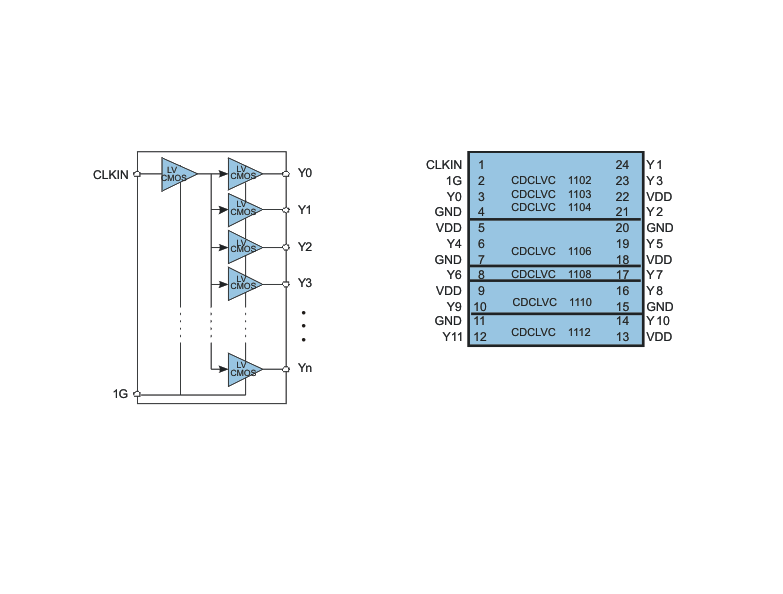

方框圖

?1. 產品概述?
CDCLVC11xx是德州儀器（TI）推出的模塊化、高性能、低偏移通用時鐘緩沖器家族，包含7種輸出配置（1:2至1:12），全系列引腳兼容。核心特性包括：

• ?低抖動?：加性抖動<100 fs（RMS）
• ?低偏移?：引腳間偏移<50 ps
• ?寬電壓支持?：3.3V（最高250MHz）或2.5V（最高180MHz）
• ?溫度范圍?：-40°C至85°C
• ?封裝選項?：8/14/16/20/24引腳TSSOP

?2. 關鍵特性?

• ?異步輸出使能?：通過1G引腳控制輸出狀態（低電平禁用）
• ?動態功耗優化?：靜態電流典型值6mA（3.3V）、3mA（2.5V）
• ?ESD保護?：HBM ±4000V，CDM ±1500V

?3. 應用場景?
適用于通信、工業及消費電子領域，如：

• 多時鐘域分配
• 背板時鐘驅動
• FPGA/CPU時鐘樹優化

?4. 設計要點?

• ?布局建議?：電源需就近放置高頻去耦電容（0.1μF），推薦使用鐵氧體磁珠隔離噪聲
• ?阻抗匹配?：輸出端串聯電阻（3.3V用10Ω，2.5V直連）以減小反射
• ?散熱設計?：24引腳TSSOP熱阻87.9°C/W（結到環境）

?5. 型號對比?

?6. 文檔版本?

• 初始版本：2010年5月
• 修訂B：2017年2月（更新封裝命名、引腳編號及ESD參數）

?7. 典型性能曲線?

• 相位噪聲：12kHz-20MHz積分下82fs RMS加性抖動（參考圖11-12）
• 動態功耗：隨頻率線性增長（圖1）

?8. 訂購信息?
提供卷帶（T&R）和管裝（Tube）選項，符合RoHS標準，表面處理為NiPdAu。
