該CDCLVC1310是一款高度通用、低抖動、低功耗的時鐘扇出緩沖器，可以 從三個輸入之一分配給十個低抖動LVCMOS時鐘輸出，其主輸入和 次級輸入可以具有差分或單端信號和晶體輸入。這樣的緩沖區 適用于各種移動和有線基礎設施、數據通信、計算、 低功耗醫學成像以及便攜式測試和測量應用。當輸入是 非法級別，則輸出處于定義狀態。可以將內核設置為 2.5 V 或 3.3 V，并輸出 到 1.5 V、1.8 V、2.5 V 或 3.3 V。引腳編程可輕松配置CDCLVC1310。整體 加法抖動性能為 25 fs 有效值 （典型）。CDCLVC1310 出現在一個 小型 32 引腳 5 mm × 5 mm QFN 封裝。
*附件：cdclvc1310.pdf

特性

• 高性能晶體緩沖器，本底噪
  聲超低，為–169 dBc/Hz
• 附加相位噪聲/抖動性能為25 fs 有效值 （典型值）
• 采用3.3 V或2.5 V內核和
  3.3 V、2.5 V、1.8 V或1.5 V輸出電源進行電平轉換
• 器件輸入由初級、次級和晶體輸入組成，可使用輸入多路復用器手動選擇（通過引腳）。初級和次級輸入可以接受 LVPECL、LVDS、HCSL、SSTL 或 LVCMOS 信號和晶體輸入。
  • 支持的晶體頻率為
    8 MHz至50 MHz
  • 支持的差分和單端輸入頻率
    高達 200 MHz
• 10個單端LVCMOS輸出。輸出可在1.5V、1.8V、2.5V或3.3V電源電壓下工作。
  • LVCMOS 輸出工作頻率高達 200 MHz
  • 輸出偏斜為30 ps（典型值）
  • 總傳播延遲為2 ns（典型值）
  • 提供同步和無毛刺輸出使能
• 采用 QFN-32 5 mm × 5 mm 封裝，
  工業溫度范圍為 –40°C 至 85°C
• 可過載晶體輸入，LVCMOS 信號頻率高達 50 MHz

參數

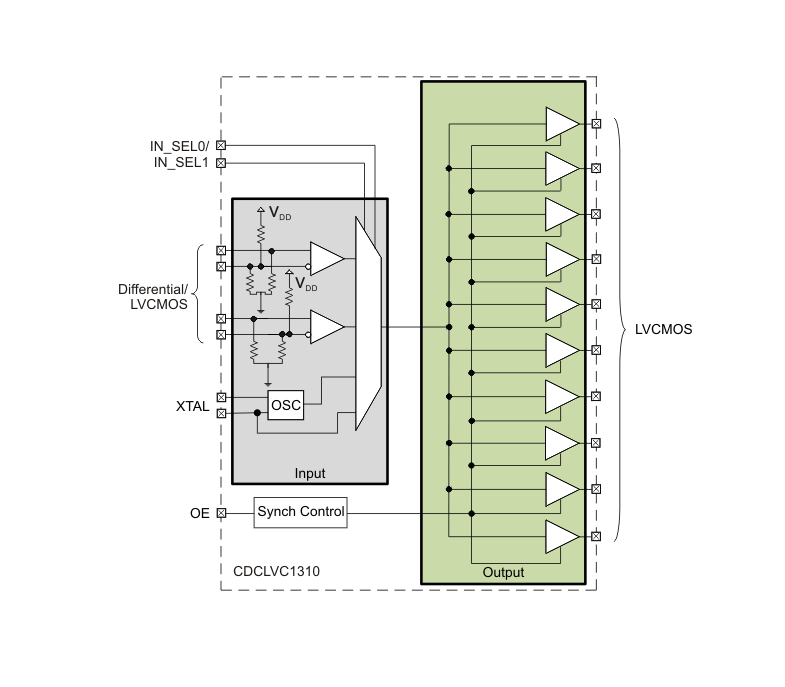

方框圖

?1. 核心特性?

• ?高性能時鐘緩沖?：支持10路LVCMOS輸出，具備超低噪聲基底（-169 dBc/Hz）與極低附加抖動（25 fs RMS典型值）。
• ?電平轉換能力?：支持3.3V/2.5V核心電壓，輸出可配置為1.5V/1.8V/2.5V/3.3V，適應多電壓場景。
• ?輸入靈活性?：支持主/次輸入（LVPECL/LVDS/HCSL/SSTL/LVCMOS）及晶體輸入（8MHz-50MHz），差分/單端輸入頻率最高200MHz。
• ?低功耗設計?：靜態電流低至14mA（3.3V供電），動態功耗優化。

?2. 關鍵參數?

• ?輸出性能?：
  • 輸出偏斜：30 ps（典型值）
  • 傳播延遲：2 ns（典型值）
  • 輸出使能同步控制，支持無毛刺切換。
• ?封裝與溫度?：5mm×5mm QFN-32封裝，工業級溫度范圍（-40°C至85°C）。

?3. 應用領域?

• 無線/有線基礎設施、網絡通信
• 醫療成像、便攜式測試設備
• 高端音視頻設備

?4. 功能模塊?

• ?輸入選擇?：通過IN_SEL0/1引腳配置輸入源（主/次/晶體）。
• ?晶體振蕩器?：支持外部晶體或LVCMOS過驅模式，需注意驅動電平限制（≤100μW）。
• ?電源管理?：需配置去耦電容（如0.1μF）及鐵氧體磁珠以抑制高頻噪聲。

?5. 設計注意事項?

• ?熱管理?：建議PCB布局中采用散熱焊盤與多通孔設計，確保結溫≤125°C。
• ?電源濾波?：每電源引腳就近放置高頻去耦電容，降低抖動敏感度。
