背景

橡樹嶺國家實驗室 (Oak Ridge National Laboratory) 的 Ted Biewer 領導的聚變診斷和對照組專門測量和監測聚變實驗中等離子體的特性。我們與該小組的科學家 Drew Elliott 進行了交談：“我們小組的工作是開發和作診斷方法，以更好地描述許多此類實驗的特征。雖然世界各地的一些小組和實驗都在尋找和開發創建更高效、更經濟的聚變實驗的方法，但測量聚變等離子體的關鍵參數仍然具有挑戰性?！拔覀兪窃\斷專家，能夠進行更準確的測量或進行其他團隊沒有人員、硬件或?qū)I(yè)知識的新測量?！?/p>

為了將他們的專業知識帶到世界各地的多個聚變實驗室，研究人員最近開發了一種緊湊的便攜式系統，可以在不同的實驗地點運輸和作。該儀器采用了一種稱為湯姆遜散射(帶電粒子對電磁輻射的散射)的技術，Elliott 博士解釋說，該技術基本上是一種非常準確的熱等離子體溫度或密度測量方法。在此過程中，使用光學方法至關重要，因為物理探針會在聚變等離子體中的高溫和惡劣環境中被破壞。

使用他們的新設置，該小組將能夠通過為他們提供以前沒有的診斷功能和信息來支持全球?qū)嶒灐?/p>

挑戰

開發新裝置的主要挑戰是光譜系統需要足夠緊湊以便于運輸，但也要具有靈活性，以適應可能具有非常不同參數的各種實驗。例如，等離子體溫度的范圍可能從相對較冷的等離子體(大約是室溫的 1000 倍)到接近太陽內部的溫度。Elliott 博士解釋說，使用他們的光譜技術可以測量的溫度極限基本上取決于光譜儀的光譜帶寬，該光譜儀應該能夠根據不同的實驗情況調整其光譜范圍。

傳統光譜儀遇到的一個問題是，由于光學像差，它們的儀器響應函數在相機傳感器的中心和邊緣之間發生了顯著變化。然后，光譜線的大小和形狀會根據它們被觀察的傳感器的位置而改變。該團隊需要更好的儀器響應，以避免數據處理中復雜和困難的校正。

等離子體實驗還需要能夠非常短的曝光時間的探測器，以抑制熱等離子體非常亮的背景輻射。如果曝光時間與來自短激光脈沖的信號精確計時，則與激光信號相比，這種背景光可以有效地忽略不計。

總體而言，IsoPlane 和 PI-MAX 的組合使我們能夠建立一個緊湊的系統，以實現所需的測量能力----泰德·貝特(Ted Biewer)

解決方案

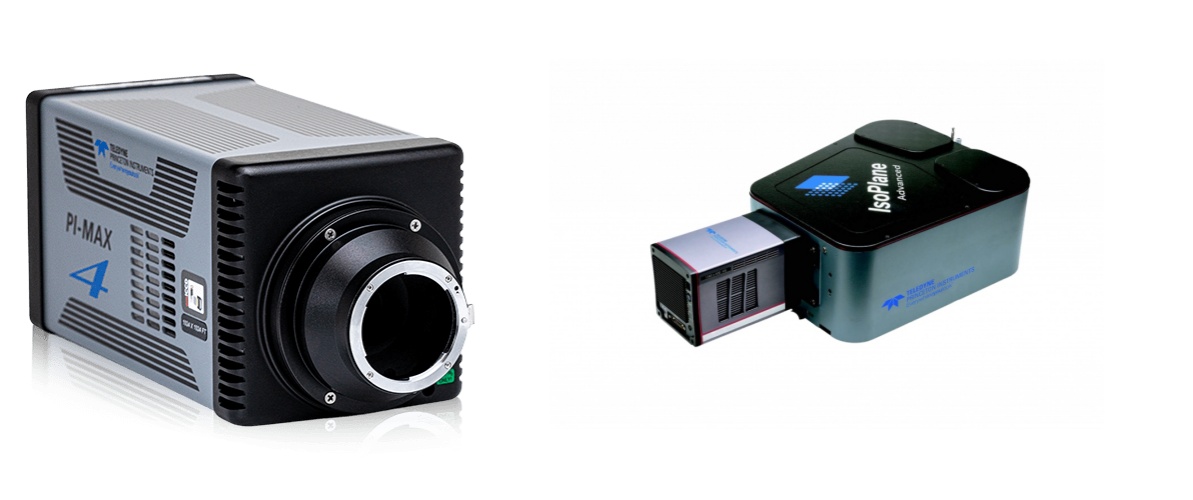

該小組為其便攜式診斷系統實施了一個由 IsoPlane-320 光譜儀和 PI-MAX4 ICCD 相機組成的光譜系統。與傳統的實驗室光譜儀相比，IsoPlane-320 具有先進的光學系統，可最大限度地減少光學像差。因此，儀器的響應和分辨率在整個探測器中保持不變。低像差還允許觀察更多的光譜軌跡。湯姆遜散射實驗通常使用多個光纖輸入，以解決實驗中的不同位置。這種光譜儀和相機配置使 Oak Ridge 團隊能夠同時觀察所有這些通道。IsoPlane 光譜儀還配備了三光柵轉盤，因此可以通過切換到具有更大或更小凹槽密度的光柵來快速改變光譜帶寬。

此外，PI-MAX4 增強型 CCD 相機允許納秒級門時間，這是抑制明亮等離子體背景所必需的。柵極開度可以皮秒精度與快速激光脈沖感應的信號同步。

“總的來說，IsoPlane 和 PI-MAX 的組合使我們能夠建立一個緊湊的系統，實現所需的測量能力。”
