Texas Instruments AMC23CxxEVM比較器評估模塊 (EVM) 是一個用于評估AMC23C10、AMC23C11、AMC23C12或AMC23C14的平臺。這些都是隔離式窗口比較器，具有較短的響應時間和閂鎖功能。通過隔離柵將比較器的輸出與輸入電路分離，該隔離柵經過認證可提供高達5kV~~RMS~~ 的增強型電流隔離。Texas Instruments AMC23Cxx比較器支持高達1.5kV~~RMS~~ 的工作電壓。

數據手冊：*附件：Texas Instruments AMC23CxxEVM比較器評估模塊數據手冊.pdf

特性

寬高側電源電壓范圍：3V至27V
隔離式比較器，具有可調閾值
開漏輸出，具有可選鎖存模式
100μA基準，用于閾值調整
傳播延遲：390ns（最大值）
可提供螺絲端子，便于訪問模擬輸入和數字輸出

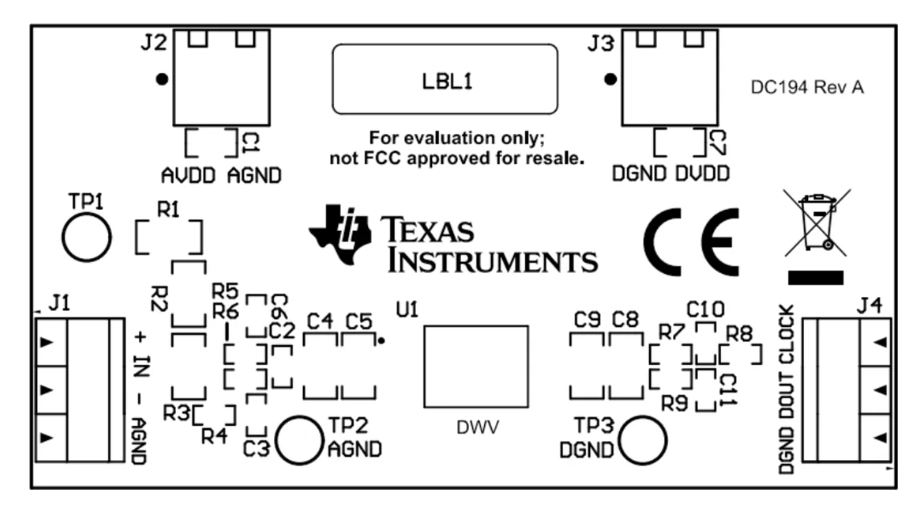

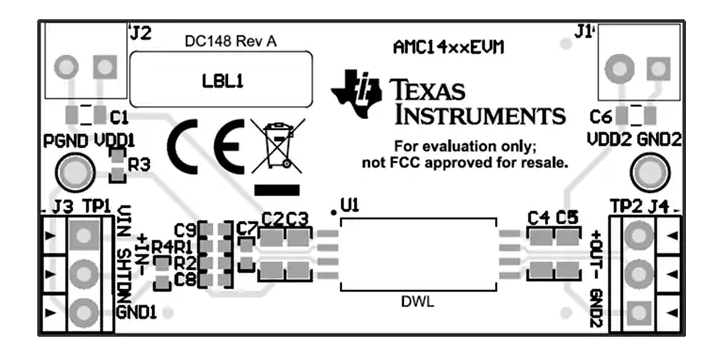

板布局

Texas Instruments AMC23CxxEVM隔離比較器評估模塊技術解析

一、產品概述

Texas Instruments的AMC23CxxEVM是一款用于評估AMC23C1x系列強化隔離比較器的開發板，支持AMC23C14、AMC23C12、AMC23C11和AMC23C10四款器件。該評估模塊提供了完整的電路實現，便于工程師快速驗證隔離比較器的性能特性。

?核心特性?：

?強化隔離?：通過二氧化硅(SiO2)隔離屏障實現，認證符合UL1577和IEC60747-5-2標準，隔離耐壓達7000VPEAK
?多器件支持?：?jiǎn)伟寮嫒菰u(píng)估四種不同配置的隔離比較器
?易用接口?：采用螺釘端子連接輸入輸出信號
?雙電源設計?：獨立的高低壓側電源輸入
?抗干擾設計?：對磁場干擾具有高度抗擾性

二、硬件架構詳解

2.1 電源系統設計

評估板采用分離式電源架構：

?VDD1電源?：高壓側供電，3-27VDC輸入（J1接口）
?VDD2電源?：低壓側供電，2.7-5.5VDC輸入（J2接口）
?去耦設計?：每路電源配備1μF(C1/C2)和0.1μF(C3/C4)陶瓷電容

2.2 信號接口配置

? 模擬輸入接口(J4) ?：
- AMC23C14/C12/C11：支持單端輸入+參考電壓配置
- AMC23C10：支持差分輸入配置
- 默認配置2.55kΩ電阻(R7)設置255mV參考電壓
? 數字輸出接口(J3) ?：
- 根據不同器件配置開漏或推挽輸出
- AMC23C14：雙開漏輸出(OUT1/OUT2)
- AMC23C10：開漏+推挽輸出(OUT1/OUT2)
- AMC23C12/C11：開漏輸出+鎖存輸入

2.3 關鍵電路設計

?輸出上拉電阻?：4.7kΩ(R3/R4)上拉至VDD2
?ESD保護?：可選27V齊納二極管(D1)保護
?測試點?：提供關鍵信號測試點(TP1/TP2)

三、評估板使用指南

3.1 硬件配置步驟

?電源連接?：
- 通過J1接入3-27V VDD1電源
- 通過J2接入2.7-5.5V VDD2電源
?信號連接?：
- 模擬信號接入J4端子
- 數字輸出從J3端子測量
?器件選擇?：
- 根據評估的器件型號配置相應電阻
- AMC23C10需移除R7參考電阻

3.2 典型評估配置

評估項目	配置要點	測量方法
傳輸延遲測試	施加階躍輸入信號	示波器監測輸入輸出時序
閾值精度測試	掃描輸入電壓	記錄輸出跳變點
隔離性能測試	施加高壓差模信號	監測泄漏電流
功耗測量	設置不同工作模式	電流表測量電源電流

四、設計要點與建議

4.1 PCB設計參考

?層疊結構?：雙面板設計
?隔離布局?：
- 嚴格分離高低壓側走線
- 保持足夠的爬電距離
?熱管理?：注意功率器件散熱

4.2 元件選型建議

?去耦電容?：X7R材質陶瓷電容
?連接器?：3.5mm間距螺釘端子
?電阻?：優選1%精度金屬膜電阻

五、典型應用場景

?工業控制系統?：高壓監測與隔離
?電源管理?：過壓/欠壓保護電路
?汽車電子?：電池管理系統電壓檢測
?醫療設備?：安全隔離監測電路
